启动电路的核心作用
在电源未正常工作前，整个控制芯片（包括PWM核心、驱动级、保护电路等）都需要一个独立的、低功耗的供电来“唤醒”它，并使其开始工作，这个“唤醒”的任务就由启动电路完成。

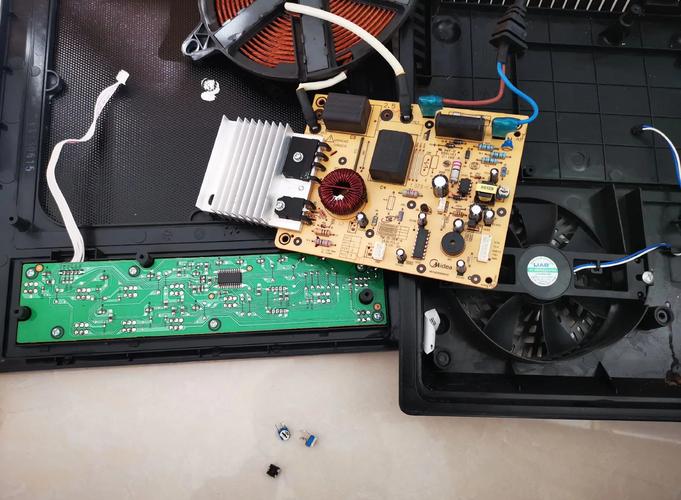

（图片来源网络，侵删）
启动流程简述：
- 上电瞬间：交流电通过整流滤波后，产生一个高压直流母线电压（
Vbus，约 300V-400V）。 - 启动电路工作：启动电路利用这个高压
Vbus，通过一个高压启动电阻或一个专用的启动IC（如R2HA），产生一个较低的、稳定的电压（Vcc，通常为 12V-20V）。 - 芯片唤醒：这个
Vcc电压供给 HA5832E 的 VCC 引脚,芯片开始工作。 - 主电源接管：芯片一旦启动，其内部的 MOSFET 驱动电路会开始工作，驱动主功率开关管（如上下管）进行高频开关，变压器的辅助绕组（Aux Winding）会感应出一个电压，这个电压经过整流滤波后，也能产生一个
Vcc电压。 - 切换完成：当辅助绕组产生的
Vcc电压稳定后，会取代启动电路，成为芯片的主要供电来源，这个过程称为“自供电”或“主电源接管”。 - 启动电路停止：一旦自供电建立，启动电路会自动停止工作,以减少自身功耗。
HA5832E 启动电路的典型结构
HA5832E 的启动电路主要有两种常见形式,理解这两种形式是维修的基础。
经典的高压启动电阻方案
这是最常见、成本最低的方案,适用于中小功率电源。
关键元件和工作原理：
（图片来源网络，侵删）
-
启动电阻
- 作用：从高压母线
Vbus上分压，为芯片提供初始的 VCC 电流。 - 特点：阻值非常大（通常在 100kΩ ~ 1MΩ 之间），功率很小（一般为 1W~2W 的金属膜电阻）。
- 维修要点：这是最容易损坏的元件之一，由于长期承受高压，容易出现阻值变大、开路或炸裂的现象，测量时一定要在路测量，并对比正常值，如果阻值变大，会导致启动电流不足,电源无法启动。
- 作用：从高压母线
-
稳压二极管 (Zener Diode, 如 1N4148, 1N4743A 等)
- 作用：钳位，保护芯片 VCC 引脚免受过压损坏,它设定了启动电压的上限。
- 维修要点：被击穿短路或性能不良，用万用表二极管档测量，正向导通，反向应不导通，如果击穿短路，会导致
Vbus直接通过启动电阻对地短路,可能烧毁启动电阻或保险丝。
-
滤波电容
- 作用：平滑启动电压，滤除噪声,为芯片提供稳定的初始供电。
- 维修要点：失效（容量减小或漏电）是常见故障，一个失效的滤波电容会导致 VCC 电压纹波过大或不稳定，芯片无法正常启动或工作在临界状态，导致电源“嗞嗞”响或无输出。
专用启动 IC 方案 (如 R2HA)
在大功率或高可靠性要求的电源中，为了降低启动电阻的功耗和提高效率，会使用专用的启动 IC，R2HA 或 KA5Q 系列。
（图片来源网络，侵删）
关键元件和工作原理：
-
启动 IC (如 R2HA)
- 作用：这是一个高压、微功耗的线性稳压器，它直接从
Vbus取电，内部将高压转换为稳定的低压 VCC 输出,效率远高于分压电阻方案。 - 特点：有三个引脚：VCC (接
Vbus)，GND，VOUT (接芯片 VCC)，其静态工作电流极小（几十微安）。 - 维修要点：
- 损坏：自身损坏,无输出电压。
- 性能不良：输出电压偏低、带载能力差或输出电压有剧烈波动。
- 关键检测点：测量其 VOUT 引脚是否有正常的启动电压输出。
- 作用：这是一个高压、微功耗的线性稳压器，它直接从
-
限流电阻
- 作用：在启动 IC 的 VOUT 和芯片 VCC 引脚之间，用于限制电流，保护 IC 和芯片。
- 维修要点：开路或阻值变大。
-
滤波电容
- 作用：与形式一相同，滤除 IC 输出的纹波。
- 维修要点：失效，导致 VCC 电压不稳定。
启动电路的系统性维修流程
当一台电源无法启动（无电压输出，风扇不转）时,可以按照以下步骤进行排查：
第一步：安全准备与初步检查
- 断电：务必断开电源，并对大容量滤波电容进行放电操作（用大功率电阻短接电容两端）,防止电击。
- 目视检查：观察电源板，寻找明显故障痕迹，如：
- 炸裂的元件：启动电阻、滤波电容、稳压管等。
- 烧黑的PCB板。
- 保险丝是否熔断。
- 测量输入端电阻：用万用表 Rx1k 档测量电源输入端（AC插头两脚）的电阻，如果阻值无穷大或非常小，说明保险丝或整流桥有问题，如果阻值正常（几十到几百千欧）,则可以通电进行动态测试。
第二步：关键电压点测量
这是启动电路维修的核心，需要一台可调直流稳压电源，这是维修开关电源的“神器”。
-
连接可调电源：将稳压电源的正负表笔接到电源板的直流母线
Vbus滤波电容的正负极上。 -
设置电压：从 0V 开始，缓慢升高电压，模拟电源的软启动过程，建议每升高 10V 停留一下,观察现象和测量关键点。
-
测量关键点电压：
测量点 正常电压范围 故障现象与可能原因 VCC (芯片供电脚，如 Pin8) 启动时应有 12V-20V，然后随着辅助供电建立而下降至 10V-15V 始终为 0V：
1. 启动电阻开路。
2. 启动IC损坏。
3. 滤波电容严重短路。
4. VCC引脚对地短路（芯片损坏）。
电压不足或不稳定：
1. 启动电阻阻值变大。
2. 滤波电容失效（容量减小）。
3. 启动IC性能不良。VCC (启动IC输出脚) 12V-20V (如果使用启动IC方案) 电压为0或很低：
1. 启动IC损坏。
2. 启动IC的VCC脚无高压输入（检查前级）。
3. 限流电阻开路。VCC (辅助绕组整流输出) 0V -> 12V-15V (当电源开始工作后，此电压应建立) 始终为0V：
这说明芯片已经启动（VCC正常），但PWM电路或主功率电路有问题，导致变压器无法工作，也就没有辅助绕组电压，需要检查下管驱动、下管、变压器本身等。
第三步：元件级排查
根据第二步的测量结果,对可疑元件进行拆机测量。
-
启动电阻：
- 在路测量：VCC 为 0V，测量启动电阻两端的对地电阻，一端应为几百千欧，另一端应为 0V（对地），如果两端都通地,说明稳压管或电容击穿。
- 拆机测量：拆下后，用万用表精确测量其阻值，看是否与标称值相符,或是否已开路。
-
滤波电容：
- 外观检查：看顶部是否鼓包、漏液。
- 测量：用万用表电容档测量容量是否在标称值范围内，如果无电容档，可以用替换法,找一个同规格的好电容换上试试。
-
稳压管：
- 在路测量：测量其两端电阻，正常情况下，正向电阻较小，反向电阻很大，如果正反向都通或都阻值很小,说明已击穿短路。
-
启动IC (如 R2HA)：
- 静态测量：测量其三个引脚之间有无短路。
- 动态测量：在
Vbus上加电，测量 VOUT 引脚是否有稳定电压输出，如果没有,基本可以判断IC损坏。
第四步：其他相关电路检查
如果启动电路本身（VCC电压）正常，但电源仍然无法启动，或者 VCC 电压建立后立刻又消失,则需要检查：
- 软启动电路：HA5832E 通常有软启动引脚，如果此引脚外接的电容或电路有问题,可能导致芯片无法正常启动。
- 过压/过流保护电路：检查 VCC 电压检测、过流检测等相关电路是否有误触发,导致芯片一启动就保护。
- 芯片本身：如果所有外围元件都正常，VCC 也正常，但芯片就是无输出,可能是芯片内部PWM核心或驱动电路损坏。
维修总结与注意事项
- 核心思路：启动电路维修的关键是抓住“VCC电压”这条主线，从高压
Vbus到低压Vcc，一步步测量电压，找到电压中断或异常的点,再对该点的元件进行排查。 - 安全第一：高压操作务必小心,电容放电要彻底。
- 善用工具：可调直流电源是开关电源维修的必备工具，它能让你安全、可控地复现故障。
- 先易后难：先检查保险丝、启动电阻、电容这些最容易出问题的元件,再考虑复杂的IC或芯片本身。
- 善用图纸：如果有电源原理图，维修起来会事半功倍，没有图纸时，根据芯片型号和PCB布局,也能大致判断出启动电路的走向和关键元件。
希望这份详细的维修指南能帮助你成功修复 HA5832E 电源的启动电路问题！
