ad转换精度技术因素

AD转换精度是衡量模数转换器性能的核心指标，直接决定了数字信号对原始模拟信号的真实还原程度，在工业控制、医疗设备、通信系统、仪器仪表等众多领域发挥着至关重要的作用，影响AD转换精度的技术因素复杂多样，涉及电路设计、半导体工艺、信号处理等多个层面，深入理解这些因素对于优化系统性能、选择合适器件以及解决实际问题具有重要意义。

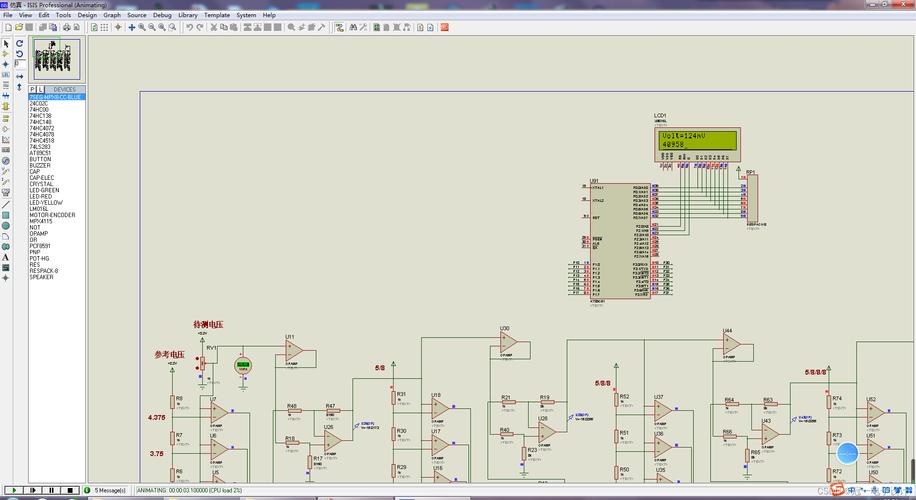

分辨率与量化误差 分辨率是AD转换器最基本的参数，通常用位数表示，如8位、12位、16位、24位等，分辨率决定了模拟信号可以被划分为多少个离散的量化等级，其计算公式为量化等级=2^N，其中N为位数，12位AD转换器可将满量程模拟信号划分为4096个等级，理论上能够分辨的最小电压变化为满量程电压（FSR）除以4096，分辨率并非越高精度就一定越好，因为量化误差是其固有限制，量化误差是由于将连续的模拟信号转换为离散的数字值而产生的，其最大绝对误差为±1/2 LSB（最低有效位），相对误差为±1/2×2^N，高分辨率AD转换器虽然能减小量化误差，但对后续电路的噪声抑制能力和信号调理要求也更高，同时会带来数据量增加、处理速度变慢等问题，在实际应用中，需要根据信号特性和系统需求权衡分辨率的选择,避免过度设计造成资源浪费。

非线性误差 非线性误差是影响AD转换精度的关键动态因素，包括积分非线性误差（INL）和微分非线性误差（DNL），INL表示实际转换特性曲线与理想直线之间的最大偏差，反映了AD转换器在整个量程内转换精度的均匀性，单位为LSB，INL过大会导致某些量化点的输出值偏离预期，尤其在多通道采集或信号动态范围较大时，可能引入额外的谐波失真，DNL则描述了相邻两个量化码之间的实际步距与理想步距（1 LSB）的偏差，若DNL<-1 LSB，则会出现码丢失现象，即某些数字码永远不会被输出，导致信号频谱中出现异常峰值，非线性误差主要由AD转换器内部的电阻网络、电容匹配精度、比较器特性以及开关电路的非线性等因素引起，在高速AD转换器中，时钟抖动和寄生参数也会加剧非线性失真，高精度AD转换器通常采用激光修正、动态元件匹配（DEM）等技术来改善非线性特性，例如在Σ-Δ型AD转换器中,通过多阶噪声整形和数字滤波可以有效抑制非线性误差的影响。

噪声与干扰 噪声是限制AD转换精度的主要瓶颈之一，可分为内部噪声和外部噪声，内部噪声包括热噪声（约翰逊噪声）、闪烁噪声（1/f噪声）、散粒噪声等，主要由半导体器件的物理特性产生，热噪声与带宽和电阻值成正比，其功率谱密度为4kTR（k为玻尔兹曼常数，T为绝对温度，R为电阻值），在低频段，闪烁噪声占主导地位，其幅度与频率成反比，外部噪声则来自电源波动、电磁干扰（EMI）、接地环路等，例如电源噪声通过AD转换器的电源引脚耦合到内部电路，会导致转换结果出现随机波动或固定偏移，为降低噪声影响，需采取多种措施：在硬件设计上，采用低噪声电源、合理布局地线、使用屏蔽电缆和滤波电路（如RC滤波、有源滤波）；在器件选择上，优先选用低噪声运放和AD转换器，并优化前端放大电路的增益和带宽；在软件处理上，可采用多点平均滤波、移动平均滤波或数字滤波算法（如FIR、IIR）来抑制噪声，AD转换器的参考电压噪声也会直接影响转换精度，因此需选用高精度、低温漂的基准电压源,并对其进行去耦处理。

时钟特性与时序误差 时钟信号是AD转换器正常工作的“心跳”，其特性对转换精度，尤其是高速AD转换器的影响尤为显著，时钟抖动（Jitter）是指时钟边沿相对于理想时刻的随机偏差，会导致采样时刻的相位不确定性，从而引入转换误差，对于正弦信号，由时钟抖动引起的信噪比（SNR）恶化可表示为SNR=-20log（2πf×Δt），其中f为输入信号频率，Δt为时钟抖动有效值，随着信号频率的提高，时钟抖动对SNR的影响呈平方关系增长，因此在高频信号采集系统中，需选用低抖动的时钟源（如恒温晶振、压控晶振），除抖动外，时钟信号的上升/下降时间、占空比失真以及时钟信号的幅度稳定性也会影响AD转换器的性能，时钟幅度不足可能导致比较器响应速度变慢，增加转换误差；占空比失真则会影响采样保持电路的充放电时间，在多通道AD转换系统中，时钟分配网络的延迟不一致还会导致通道间采样时间偏差,影响多路信号的同步精度。

温度漂移与长期稳定性 环境温度的变化会导致AD转换器的各项参数发生漂移，包括失调电压、增益误差、非线性误差和参考电压漂移等，失调电压漂移是指当输入信号为零时，输出数字值随温度变化的量，单位为ppm/℃或μV/℃；增益误差漂移则是指满量程输出随温度变化的比率，温度漂移主要由半导体器件的阈值电压、跨导等参数的温度敏感性引起，在宽温域工作环境中（如工业级-40℃~85℃、汽车级-40℃~125℃），若不进行补偿，可能使转换精度远低于标称值，解决温度漂移问题的方法包括：选用低温漂器件（如基准电压源、运放）、采用温度传感器进行实时补偿、在软件中加入温度校正算法等，长期稳定性则是指AD转换器在长期工作过程中性能参数的变化程度，主要与器件的老化、封装材料的应力释放等因素有关，高精度应用中，需定期对AD转换器进行校准,以维持其转换精度。

电源抑制比（PSRR）与参考电压特性 AD转换器对电源噪声的抑制能力用电源抑制比表示，定义为电源电压变化量与引起的输出变化量之比，单位为dB，PSRR越低，电源噪声对转换精度的影响越大，现代AD转换器通常采用多级电源滤波和稳压电路，但高频噪声仍可能通过电源引脚耦合到内部模拟电路，因此需在电源引脚附近并联去耦电容（如0.1μF陶瓷电容和10μF电解电容），以滤除不同频率的噪声，参考电压是AD转换器的“基准”，其精度和稳定性直接决定了转换结果的准确性，参考电压的主要参数包括初始精度、温度系数、长期稳定性、负载调整率等，一个10V参考电压，若温度系数为50ppm/℃，在温度变化50℃时，参考电压变化量为10V×50×10^-6×50=25mV，对于12位AD转换器（FSR=10V时1LSB≈2.44mV），25mV的漂移相当于约10LSB的误差，足以导致转换精度显著下降，高精度AD转换系统必须选用高性能基准电压源,并对其进行严格的温度控制和负载管理。

输入信号特性与前端调理电路 输入信号的幅度、频率、源阻抗等特性也会影响AD转换精度，AD转换器的输入范围通常为0~Vref或±Vref，若输入信号超出范围，会导致削波失真；若信号幅度过小，则量化误差相对增大，信噪比降低，需通过前端调理电路（如放大器、衰减器）将输入信号调整至AD转换器的最佳输入范围，源阻抗问题同样重要：当源阻抗较大时，AD转换器的输入采样电容在采样期间充电不足，会导致采样误差，其大小与源阻抗、采样电容和采样时间常数有关，为减小源阻抗影响，可在输入端加入电压跟随器（缓冲器）以降低输出阻抗，或根据奈奎斯特采样定理合理选择采样频率，确保采样电容有足够的充电时间，输入信号的带宽需小于AD转换器的模拟输入带宽，否则会因带宽限制导致信号幅值衰减和相位失真,影响转换精度。

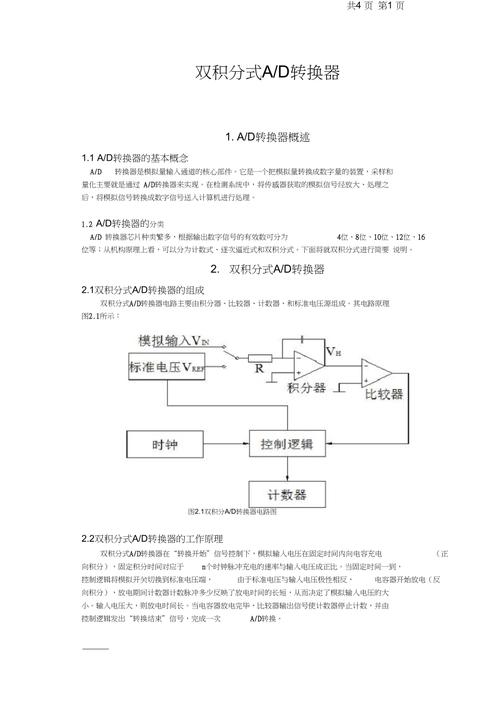

AD转换器架构与工艺差异 不同的AD转换器架构（如逐次逼近型SAR、Σ-Δ型、流水线型、并行比较型等）具有不同的精度特性和适用场景，SAR AD转换器具有中高精度（8~18位）、中高速（kSPS~MSPS）和低功耗的特点，适用于大多数工业控制和数据采集系统；Σ-Δ型AD转换器通过过采样和噪声整形技术可实现超高精度（16~24位及以上），但带宽较窄（几Hz~几百kHz），常用于数字万用表、音频处理等领域；流水线型AD转换器则兼顾高精度（12~16位）和高速度（几MSPS~几百MSPS），适用于通信和图像处理，半导体工艺也是影响精度的重要因素，CMOS工艺集成度高、成本低，但噪声和匹配精度较差；BiCMOS工艺结合了双极型器件的高性能和CMOS的低功耗，适用于高精度AD转换器；而混合信号工艺则可优化模拟和数字电路的兼容性,提高整体性能。

AD转换精度是多种技术因素综合作用的结果，设计时需从分辨率、非线性、噪声、时钟、温度、电源、前端电路和架构选择等多方面进行系统分析和优化，在实际应用中，应根据具体需求（如精度、速度、成本、功耗）合理选择AD转换器，并通过精心的硬件设计、软件补偿和校准技术，最大限度地发挥器件性能,确保系统达到预期的转换精度要求。

相关问答FAQs

Q1：如何根据应用需求选择合适分辨率的AD转换器？
A1：选择AD转换器分辨率时，需综合考虑输入信号的最小可检测变化量、系统动态范围和量化误差要求，首先确定满量程输入电压（FSR），然后根据“最小可检测电压=FSR/2^N”计算所需分辨率，若FSR=5V，要求最小可检测电压为1mV，则N≥log2（5V/1mV）≈12.28，因此至少需选用13位AD转换器，同时需考虑信号噪声水平，若噪声较大，可适当提高分辨率以覆盖噪声影响，但需权衡数据量和处理速度，参考电压的稳定性和前端调理电路的噪声也会限制实际分辨率,需确保整体系统噪声低于量化误差。

Q2：如何降低AD转换系统中的电源噪声干扰？
A2：降低电源噪声干扰需从硬件设计和布局布线两方面入手：①电源滤波：在AD转换器电源引脚附近并联不同容量的去耦电容（如0.1μF陶瓷电容滤除高频噪声，10μF电解电容滤除低频噪声），必要时加入LC滤波或π型滤波电路；②电源隔离：采用独立电源模块为模拟电路和数字电路供电，避免数字噪声通过电源耦合到模拟部分；③接地设计：采用单点接地或星型接地，将模拟地（AGND）和数字地（DGND）分开，最终在一点汇合，减小接地环路；④屏蔽与布线：电源线尽量短而粗，避免与高频信号线平行布线，敏感模拟信号线采用屏蔽电缆,并在AD转换器模拟输入端加入RC低通滤波电路抑制高频噪声。
