变频器维修是一项技术性较强的工作,需要借助专业的仪器设备对故障进行检测、定位和修复，由于变频器内部包含高压、大电流及精密电子元件，维修时不仅需要常规电工工具，还需配备针对电力电子、控制电路等特定领域的检测仪器，以下是变频器维修中常用的仪器设备及其功能介绍，按检测类别和功能模块进行详细说明。

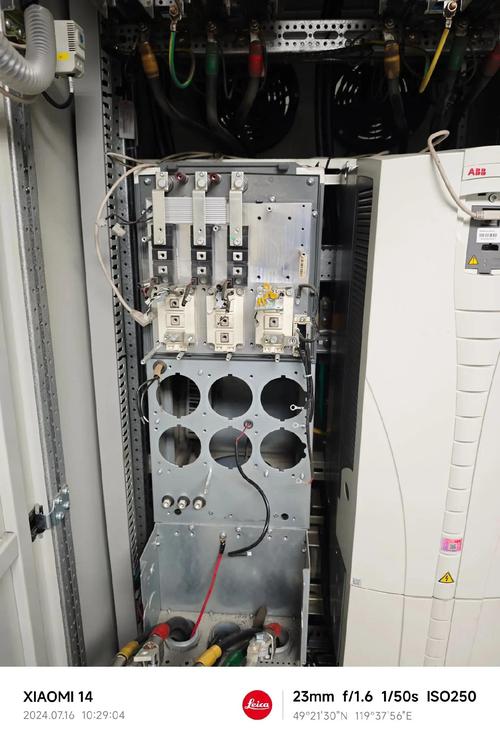

（图片来源网络，侵删）
基础电工工具
基础工具是维修的必备前提,主要用于初步检查和简单操作。
- 绝缘电阻测试仪（兆欧表）：用于检测变频器主回路与控制回路、输入输出端子对地的绝缘电阻，防止因绝缘损坏导致短路或漏电，通常选用500V或1000V档位，测量值应大于2MΩ。
- 万用表：分数字万用表和指针式万用表，用于测量交直流电压、电流、电阻、通断性及二极管/三极管等元件的基本参数，维修时需选择带真有效值测量功能的数字万用表，以确保对非正弦波电压电流的准确检测。
- 钳形电流表：用于测量变频器输入/输出电流，尤其适合检测三相电流平衡性及谐波含量，需选择能测量直流和交流的霍尔钳形表，量程需覆盖变频器额定电流的1.5倍以上。
- 螺丝刀、剥线钳、压线钳等：用于拆装外壳、端子排及接线，需选用绝缘工具，确保操作安全。
电力电子检测仪器
变频器主回路的功率器件（如IGBT、整流桥、电解电容等）故障率较高，需专用仪器检测。
- IGBT/功率模块测试仪：用于检测IGBT的集电极-发射极（C-E）间短路、开路及门极（G-E）触发特性，部分仪器可动态测试模块的开关性能，判断是否存在软故障。
- 电容测试仪：电解电容是变频器易损件，需专用仪器测量其容量、ESR（等效串联电阻）及漏电流，ESR值过高会导致电容发热，容量下降则影响滤波效果。
- 整流桥测试仪：单独检测整流桥的二极管正向压降、反向漏电流，判断是否存在断路或短路故障。
- 示波器：用于观察主回路直流母线电压、PWM波形、驱动信号等动态参数，需选择带宽≥100MHz、采样率≥1GSa/s的数字示波器，配合高压差分探头检测高压侧信号。
控制与驱动电路检测仪器
控制电路（如CPU、电源板、驱动板）的故障需通过逻辑和信号分析定位。
- 开关电源测试仪：用于检测变频器内部开关电源的输出电压（如5V、24V、±15V等）及纹波，判断电源是否正常工作。
- 逻辑分析仪：用于分析CPU与外围芯片（如SPI、I2C通信）的时序关系，排查通信故障或程序异常。
- 信号发生器：模拟传感器信号（如4-20mA、0-10V）或PWM信号，测试控制板的响应是否正常。
- 编程器/烧录器：用于修复或更新控制板存储器（如Flash、EPROM）中的程序，需支持变频器专用芯片型号。
故障诊断与辅助工具
- 红外热像仪：快速检测功率器件、散热器、端子的温升异常，定位过热故障点。
- 故障代码分析仪：部分变频器支持通过专用软件读取历史故障代码，结合参数分析故障原因。
- 负载测试设备：如电阻箱、电机负载柜，用于维修后测试变频器带载能力，验证输出电压、电流及频率稳定性。
安全防护设备
变频器维修涉及高压电,需配备以下安全工具：

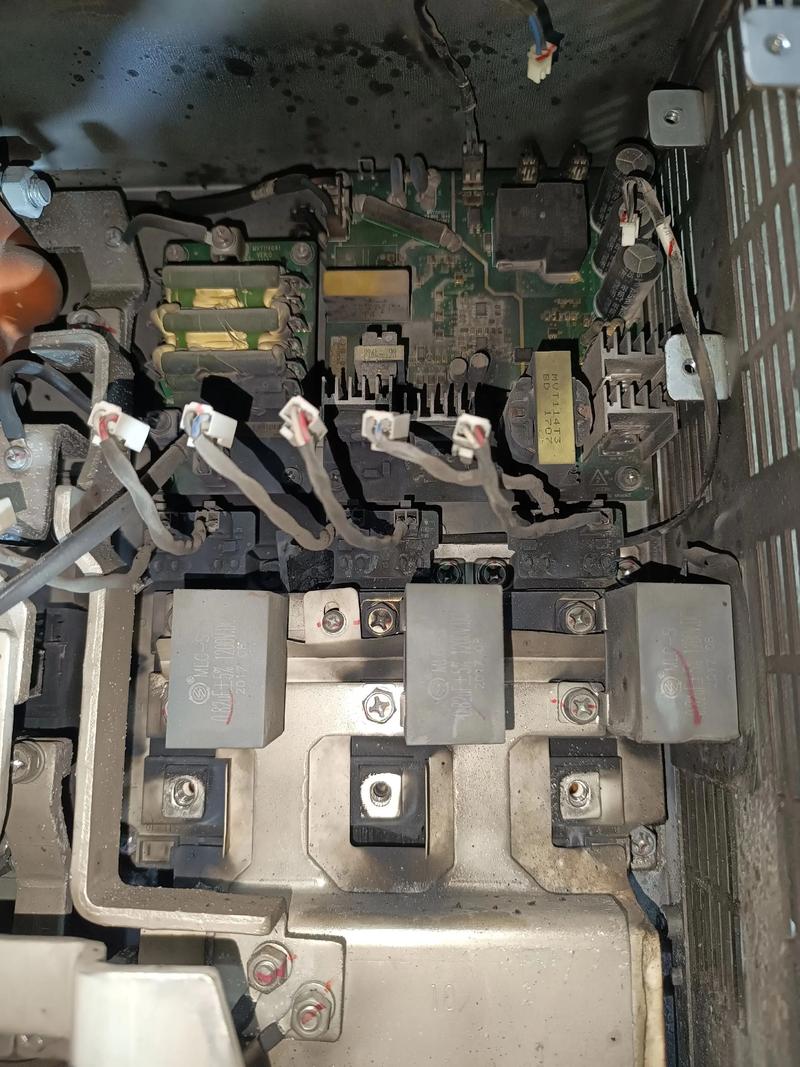

（图片来源网络，侵删）
- 高压绝缘手套：耐压等级需高于变频器直流母线电压（1000V）。
- 放电棒：用于断电后对直流母线电容放电，防止残余电击。
- 安全隔离变压器：提供电气隔离，保护维修人员及设备安全。
以下表格总结了变频器维修常用仪器的功能及选型要点：
| 仪器类别 | 具体仪器 | 主要功能 | 选型要点 |
|---|---|---|---|
| 基础工具 | 绝缘电阻测试仪 | 测量绝缘电阻 | 量程500V/1000V，分辨率0.1MΩ |
| 数字万用表 | 电压、电流、电阻等参数测量 | 真有效值响应，AC/DC自动量程 | |
| 电力电子检测 | IGBT测试仪 | 检测IGBT短路、开路及门极特性 | 支持模块封装类型（如2单元、6单元） |
| 电容测试仪 | 测量电容容量、ESR、漏电流 | 频率范围50kHz-100kHz，精度±1% | |
| 控制电路检测 | 示波器 | 观察PWM波形、驱动信号 | 带宽≥100MHz，高压差分探头 |
| 开关电源测试仪 | 检测电源输出电压及纹波 | 多路输出显示，纹波测量精度≤10mV | |
| 安全防护 | 高压绝缘手套 | 防止高压电击 | 耐压等级≥1000V，定期检测绝缘性能 |
相关问答FAQs
Q1：为什么变频器维修必须使用示波器而普通万用表不够？
A1：变频器输出的是高频PWM脉冲波，普通万用表只能测量有效值或平均值，无法反映波形畸变、毛刺或驱动信号延迟等问题，示波器能直观显示PWM占空比、上升/下降时间及死区时间，帮助判断驱动电路是否正常，避免因信号异常导致功率器件损坏，当IGBT驱动信号出现振荡时，示波器可立即发现，而万用表无法检测此类动态故障。
Q2：如何判断变频器电解电容是否需要更换？
A2：需通过电容测试仪测量以下参数：①容量偏差：新电容容量与标称值偏差应≤±20%，超出则需更换；②ESR值：随电容老化而增大，通常大于初始值的2倍时需更换；③漏电流：用万用表表笔接触电容两端，若指针缓慢回摆（充电缓慢）或指示短路，则电容失效，外观检查发现鼓包、漏液或防爆阀凸起时，必须立即更换。
