京东方8.5代线技术是中国显示产业发展的关键里程碑，标志着我国在半导体显示领域实现了从跟跑到并跑的跨越，该技术代数指的是玻璃基板的尺寸，8.5代线能够切割出8块第8代线尺寸的玻璃基板，大幅提高了生产效率和产品尺寸上限，为超大尺寸显示产品的普及奠定了基础，京东方作为全球半导体显示领域的领军企业，其8.5代线技术的突破不仅体现在产能规模上，更涵盖了显示技术、生产工艺、产品应用等多个维度的创新。
在技术参数方面，京东方8.5代线玻璃基板尺寸为2200mm×2500mm，能够经济高效地生产32英寸至65英寸的显示面板，同时兼容部分27英寸和更小尺寸产品，与低世代线相比，8.5代线的单位面积产能提升超过30%，单条生产线月产能可达9万片玻璃基板，这种规模效应显著降低了单位生产成本，使大尺寸电视面板和商用显示产品的价格更具竞争力，在生产工艺上，该技术采用了先进的金属氧化物半导体（TFT）背板技术，通过优化栅极绝缘层和有源层材料，提升了电子迁移率，降低了驱动功耗,实现了面板响应速度和显示效果的同步优化。
显示技术层面，京东方8.5代线全面覆盖了主流显示技术路线，包括VA（垂直排列）、IPS（平面转换）和ADS（广视角）等，ADS（Advanced Super Dimension Switch）技术作为京东方自主研发的核心技术，具有高分辨率、高色彩还原度、广视角等优势，8.5代线生产的ADS面板广泛应用于高端电视、医疗显示、教育电子等领域，在色彩表现上，通过量子点膜与LCD面板的结合，实现了110% NTSC色域覆盖，色准ΔE小于2，达到了专业显示级别，该技术还支持HDR（高动态范围）显示，能够呈现更明亮的亮部和更深邃的暗部细节,提升了用户的视觉体验。
智能制造是京东方8.5代线技术的另一大亮点，生产线引入了工业互联网和大数据分析系统，实现了从玻璃基板切割、阵列（Array）、成盒（Cell）到模组（Module）全流程的智能化监控，通过AI视觉检测技术，能够识别出微米级别的缺陷，检测精度较传统工艺提升50%，同时降低了人工成本，在设备管理方面，采用预测性维护系统，通过实时监测设备运行数据，提前预警潜在故障，使设备稼动率提升至98%以上，达到了全球领先水平，这种智能化生产模式不仅提高了产品良率，还缩短了新产品从研发到量产的周期,加速了技术迭代速度。
产品应用方面，京东方8.5代线技术推动了显示终端的多元化发展，在消费电子领域，65英寸及以上超大尺寸电视面板的市场占有率逐年提升，2025年全球每三台65英寸电视中就有一台采用京东方面板，在商用显示领域，该技术生产的4K/8K超高清显示屏广泛应用于智慧城市、交通枢纽、企业展厅等场景，为数字化社会建设提供了硬件支撑，8.5代线还延伸至车载显示领域，通过开发耐高温、抗干扰的车规级面板，满足了智能座舱对显示性能的严苛要求，值得一提的是，该技术还应用于医疗影像显示设备，通过高灰度等级和高稳定性，辅助医生进行精准诊断,体现了显示技术的社会价值。

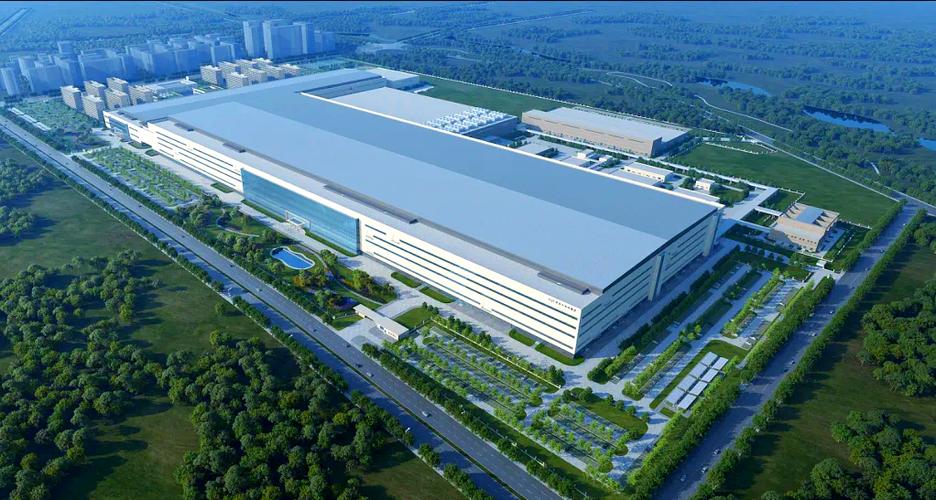

京东方8.5代线技术的突破离不开持续的研发投入和产业链协同，企业每年将营收的7%以上投入研发，在TFT结构、驱动IC设计、背光模组等领域积累了超过2万项专利，通过与国内材料设备企业的合作，逐步实现了玻璃基板、偏光片、彩色滤光片等关键材料的国产化替代，降低了产业链对外依存度，截至2025年，京东方8.5代线在全球已建成6条生产线，分别位于北京、合肥、重庆等地，形成了覆盖华北、华东、华中的产业布局,为全球客户提供了稳定的供应链保障。
从产业影响来看，京东方8.5代线技术推动了中国显示产业在全球格局中的地位提升，在技术层面，打破了国外企业对大尺寸显示面板的技术垄断，使我国成为少数掌握8.5代及以上显示技术的国家之一，在市场层面，通过规模化生产和成本控制，改变了全球显示面板的供需格局，促使面板价格回归合理区间，惠及全球消费者，在生态层面，带动了上下游产业链的发展，形成了包括材料、设备、终端应用在内的完整产业生态,为我国半导体显示产业的持续创新奠定了坚实基础。
随着Mini LED、Micro LED等新型显示技术的发展，京东方8.5代线技术将通过产线改造和工艺升级，进一步拓展应用边界，通过在8.5代线上导入Mini LED背光技术，可以实现超高对比度和局部调光功能，提升显示产品的竞争力，柔性显示技术与8.5代线的结合，也将为超大尺寸柔性屏、折叠式显示设备等创新产品提供可能，京东方8.5代线技术的持续演进，将不断推动显示终端向智能化、高清化、绿色化方向发展,为数字经济时代的视觉交互革命注入新动能。
相关问答FAQs
Q1：京东方8.5代线技术与低世代线相比有哪些核心优势？
A1：京东方8.5代线在核心优势上主要体现在三个方面：一是产能效率，2200mm×2500mm的大尺寸基板使单位面积产能提升30%以上，单线月产能达9万片；二是产品尺寸，可经济切割65英寸及以上面板，满足大尺寸显示市场需求；三是技术兼容性，能够同时生产LCD、Mini LED背光等多种技术路线的产品，且通过智能化生产实现98%以上的设备稼动率和微米级缺陷检测,综合性能显著优于低世代线。
Q2：京东方8.5代线技术如何推动显示产品的成本下降？
A2：成本下降主要通过规模效应、技术优化和产业链协同实现，大尺寸基板切割提高了玻璃利用率，降低了单位面板的材料成本；TFT背板工艺优化和AI检测技术提升了生产良率，减少了废品率，通过与国内材料企业合作实现关键部件国产化，降低了采购成本，最终使大尺寸面板价格在5年内下降约40%,加速了显示产品的普及应用。
