创维8M50机芯是创维电视中较为经典的一款机芯，广泛应用于中端机型，其核心硬件架构以MT5325主芯片为核心，集成了视频解码、信号处理、控制系统等功能，常见故障多集中在电源板、主板、背光驱动板等模块，维修时需遵循“先观察、后测量，先电源、后负载，先软件、后硬件”的原则，结合电路原理和故障现象逐步排查，以下从常见故障分类、维修步骤、关键检测点及注意事项等方面展开详细说明。

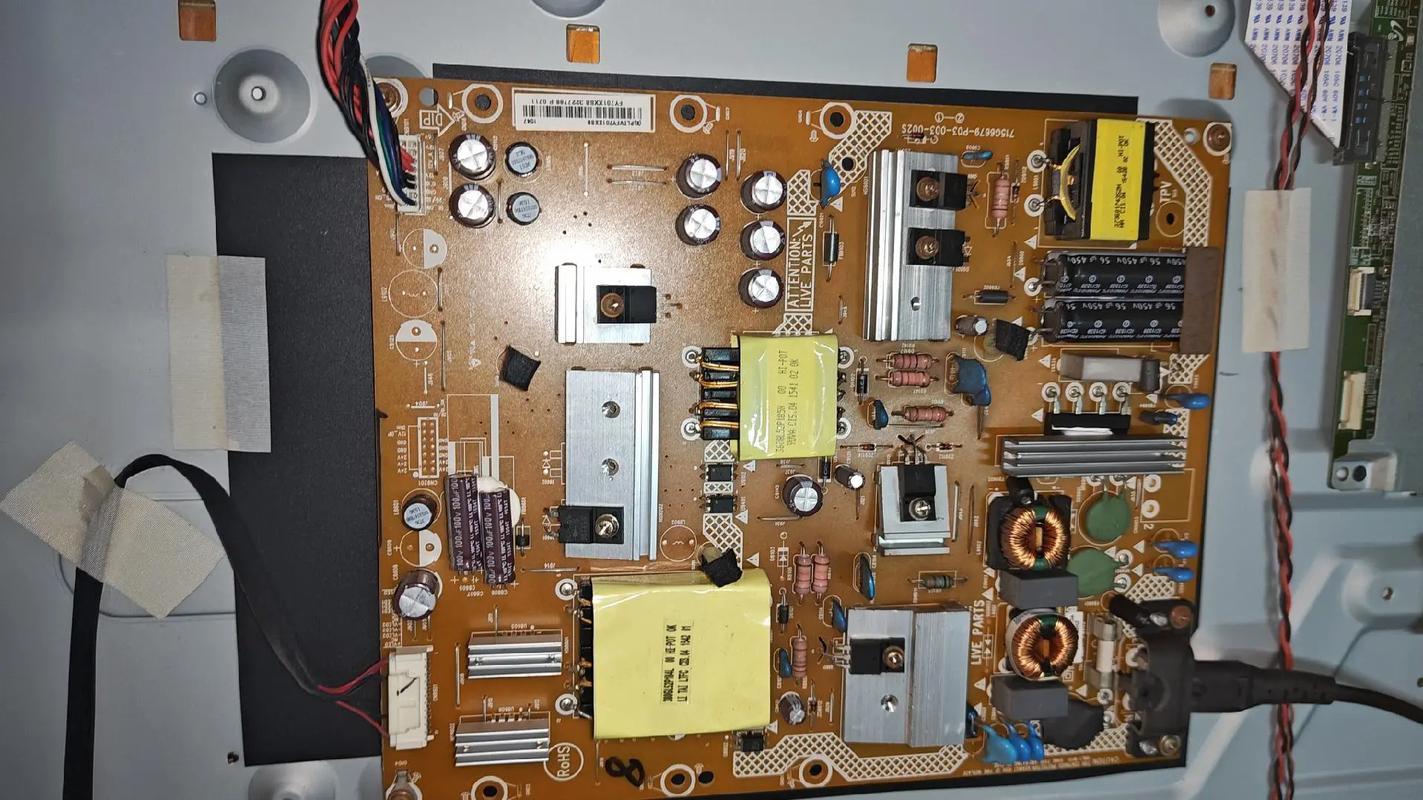

电源板故障维修
电源板是整机供电的核心，8M50机芯电源板通常采用分立元件+PWM控制器（如OB2269）架构，常见故障表现为无电压输出、电压不稳或保护关机。
完全无电压输出
故障现象：指示灯不亮，各路电压均无输出。
维修步骤：
- 保险丝检查：首先断开电源，用万用表电阻档测量保险丝是否熔断，若保险丝熔断，需进一步检查整流桥（DB1）、PFC开关管（Q801）、主开关管（Q802）是否击穿，以及尖峰吸收电路（D803、R805、C808）是否异常，常见损坏元件为PFC开关管（如STP15N60），需更换同型号元件并检查驱动电阻（R812、R813）。
- PWM控制器检测：若保险丝完好，测量PWM控制器OB2269的VCC脚（通常为18V左右）电压，若无VCC电压，检查启动电阻（R809、R810）是否开路；若VCC电压正常但无输出，测量驱动脚（1、2脚）是否有PWM波形，若无则检查反馈电路（光耦PC801、误差放大器IC802）是否损坏。
输出电压异常
故障现象：某路电压偏低或偏高，如12V电压变为8V或16V。
维修步骤：
- 反馈回路检查：电压异常多为反馈电路故障，测量光耦PC801的初级侧发光二极管两端电压，若电压异常，检查误差放大器IC802（TL431）的参考端（Ref）电压（正常为2.5V），若Ref电压偏离，则检查分压电阻（R832、R833）是否变值。
- 负载短路排查：若反馈电路正常，需断开负载（如主板、背光板）测量空载电压，若电压恢复正常，则为负载短路，重点检查主板5V负载电路或背光板驱动管是否击穿。
主板故障维修
主板是信号处理和控制中心，8M50机芯主板以MT5325芯片为核心，常见故障包括不开机、无图像、无声音等。
不开机（指示灯亮或闪烁）
故障现象：指示灯亮但无法开机，或指示灯闪烁（如2次闪烁）。
维修步骤：
- 供电检测：测量主板5V、3.3V、1.2V等关键电压是否正常，5V电压由电源板提供，若缺失，检查电源板5V输出电路；3.3V电压由主板稳压芯片（如AP1117）产生，若缺失，检查稳压芯片输入端电压及输出端对地阻值。
- 复位信号检测：用示波器测量MT5325的复位脚（RESET）是否有高电平复位信号（通常开机时有低电平复位脉冲），若无复位信号，检查复位电路（如复位芯片IMP811）或时钟电路。
- 时钟信号检测：测量MT5325的晶振（XT1，通常为24MHz）两端是否有波形，若无波形，更换晶振或检查负载电容（C101、C102）。
- I2C总线检测：若上述正常，检查I2C总线（SCL、SDA）电压是否正常（通常SCL为3.3V，SDA为3.1V左右），若电压异常，检查上拉电阻或被控芯片（如存储器24C32）是否短路。
无图像或无声音
故障现象：声音正常但无图像，或图像正常但无声音。
维修步骤：
- 图像故障：首先检查MT5325的LVDS输出脚（如TX0+、TX0-）是否有信号输出，若无，则检查视频解码电路或存储器（24C32）中TV/AV设置是否正常，若有LVDS信号但屏幕无显示，检查屏线是否松动或屏驱动板是否损坏。
- 声音故障：测量音频功放芯片（如TPA3116D1）的输入端是否有音频信号（来自MT5325的I2S输出），若无，检查音频处理电路；若有信号但无声音，检查功放供电（12V）及静音控制脚（MUTE）是否为低电平。
背光板故障维修
背光板负责驱动LED灯珠，常见故障表现为黑屏、背光闪烁或亮度不均。
黑屏（声音正常）
故障现象：图像菜单显示但背光不亮。
维修步骤：
- 供电检测：测量背光板12V或24V供电是否正常，若无电压，检查电源板对应输出电路。
- 背光使能信号：测量背光板使能脚（如EN）是否有高电平信号（来自主板），若无，检查主板背光控制电路。
- 驱动电路检测：用万用表测量LED灯串两端电压，若无电压，检查驱动IC（如MP4426）及其外围电路（如电感、续流二极管）；若电压异常，检查LED灯珠是否损坏（可逐一测量灯珠正向压降）。
背光闪烁
故障现象：开机后背光闪烁，几秒后黑屏。
维修步骤：
- 过压保护检测：多为驱动IC过压保护，测量输入电压是否过高，或检查反馈电路（如取样电阻）是否变值。
- 背光电流检测：测量驱动IC的电流检测脚（如CS）电压，若电压过高，检查输出电路是否短路，或更换驱动IC。
软件故障维修
若硬件无明显损坏，需考虑软件故障，如程序错乱、设置丢失等，可通过以下步骤处理：
- 进入工厂模式：使用遥控器输入“工厂模式”指令（如“1137”），检查各项参数是否正常。
- 升级程序：通过U盘升级软件，确保程序版本与机型匹配。
- 初始化存储器：若软件升级无效，可使用编程器重写存储器（24C32）数据，恢复出厂设置。
维修注意事项
- 安全防护：维修电源板时需先放电，避免触电；焊接CMOS芯片（如MT5325）时需断电，防止静电损坏。
- 元件代换：更换开关管、稳压芯片等功率元件时，需选用同型号或参数相近的元件，避免参数不匹配导致二次损坏。
- 故障复现：维修后需长时间试机，观察是否出现间歇性故障，如过热保护、信号干扰等。
相关问答FAQs
Q1：创维8M50机电视指示灯闪烁2次后不开机，如何排查？
A：指示灯闪烁2次通常为软件保护或总线故障，首先检查存储器24C32的I2C总线电压，若SDA或SCL电压偏低（如低于2.5V），需排查总线短路点；若总线正常，可尝试重写存储器数据或升级软件程序，若仍无法开机，需检查MT5325的1.2V供电及复位信号是否正常。
Q2：8M50机芯电视出现图像暗淡、色彩异常的故障，如何维修？
A：此类故障多为视频处理或屏驱动电路问题，首先用示波器测量MT5325的RGB输出脚是否有正常波形，若无，检查视频解码芯片（如VPI6G31）的供电及I2C控制信号；若有波形但图像异常，可更换屏驱动板或检查屏线接触是否良好,排除信号传输干扰问题。
