变频器不通电的故障维修是工业设备维护中常见的问题,可能涉及电源、控制电路、保护电路等多个方面，维修时需遵循系统排查原则，逐步缩小故障范围，避免盲目拆卸导致二次损坏，以下是详细的维修思路和步骤：
（图片来源网络，侵删）

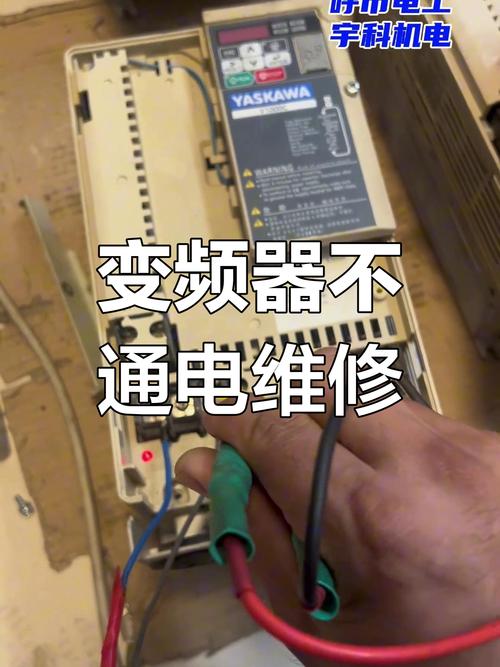

初步检查与外部电源确认
- 电源输入检查：首先确认变频器输入电源是否正常，使用万用表测量电源进线端的电压，确保三相电压平衡（如380V±10%），且缺相、欠压等问题不存在，若电源异常，需检查上级配电柜、断路器及线路连接是否松动或烧蚀。
- 外部控制线路检查：检查变频器控制端子的外部线路，如启停信号、模拟量给定线等是否短路或断路，避免外部故障导致变频器保护性不通电。

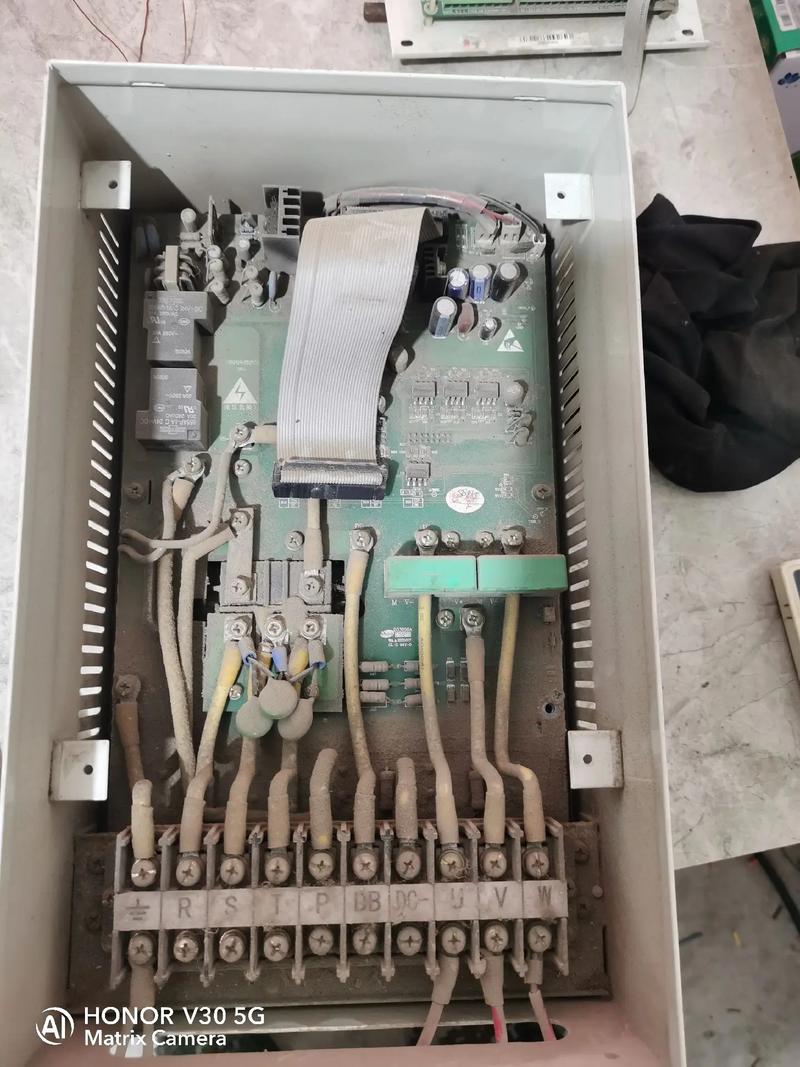

主电路部件检测
主电路不通电是变频器无法启动的常见原因,需重点检查以下部件（可结合表格对比故障点与检测方法）：
| 部件名称 | 可能故障点 | 检测方法 |
|---|---|---|
| 断路器/熔断器 | 熔断器熔断、断路器跳闸 | 目测熔断器是否发黑，用万用表电阻档检测通断；断路器复位并测试是否立即跳闸。 |
| 整流模块 | 二极管击穿、开路 | 拆下模块，用万用表二极管档检测正反向电阻，正向导通（0.2-0.5V），反向截止（无穷大）。 |
| 直流母线 | 母线电容鼓包、漏液 | 目观电容外观，用万用表电容档检测容量是否衰减（通常下降超20%需更换）。 |
| 制动单元/电阻 | 制动电阻短路、IGBT模块损坏 | 断开制动电阻，测量阻值是否与标称值一致；检测制动单元IGBT是否击穿。 |

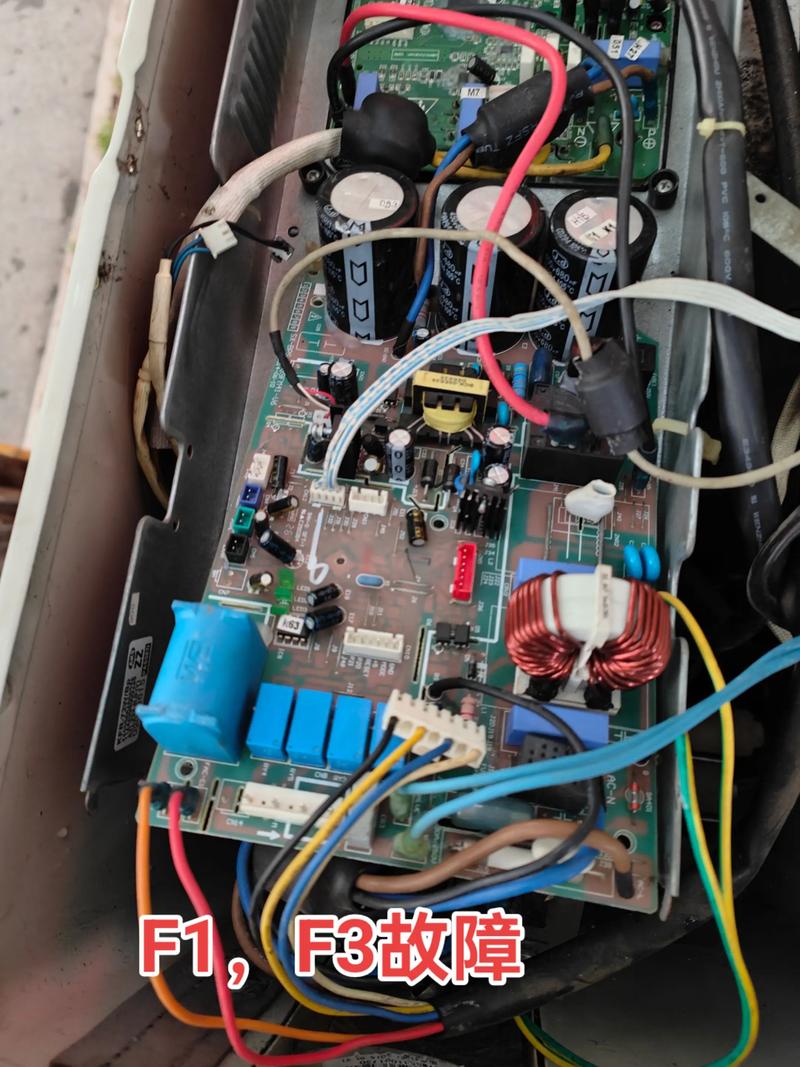

控制电路与电源板故障排查
- 开关电源检测：控制电路的开关电源为CPU、驱动电路等供电，若异常会导致整机不通电，测量开关电源输出电压（如+5V、+24V等），若无输出，需检查：
- PWM控制芯片：如UC3842、TL494等，检测供电端、反馈端电压是否正常。
- 变压器及整流电路：检查初级开关管是否击穿，次级整流二极管是否开路。
- CPU与驱动电路检查：若开关电源输出正常但仍不通电，需检测CPU工作条件：
- 复位电路：测量复位芯片（如IMP813）输出端电压，确保上电时能产生复位脉冲。
- 晶振电路：用示波器检测晶振两端是否起振（通常为8MHz或10MHz）。
- 驱动电路：检查光耦（如TLP250）是否导通，驱动IC供电是否稳定。
保护电路触发分析
变频器具备过流、过压、过热等多种保护功能，若保护电路误动作或触发条件未解除，会导致通电封锁，需重点检查：
- 过流保护：检查电流检测电路（如霍尔传感器）输出信号是否异常，避免因传感器损坏导致误保护。
- 过压保护：检测制动回路是否未动作，或减速时间设置过短导致母线电压过高。
- 温度保护：检查散热器温度传感器（如NTC热敏电阻）是否开路或短路，避免误报过温。
软件与参数设置问题
- 参数初始化：若变频器参数被误修改（如电机参数、频率限制等），可能导致无法启动，尝试恢复出厂设置并重新配置。
- 故障代码查询：通过变频器面板显示的故障代码（如“OC”“UV”等），结合手册定位具体故障类型。
维修注意事项
- 安全防护：断电后需等待直流母线电容放电（可用大功率电阻短接），避免触电风险。
- 元件代换原则：更换模块、电容等元件时，需选用原型号或参数匹配的替代品，避免性能差异导致新故障。
- 焊接工艺：维修后焊接点需牢固，避免虚焊、短路，尤其对功率器件的散热处理要规范。
相关问答FAQs
Q1：变频器通电后风扇不转，但面板无显示，可能是什么原因？
A：此类故障通常与开关电源或CPU电路相关，首先检查开关电源是否输出+24V（风扇供电电压），若无输出，需检测PWM芯片、开关管及变压器；若+24V正常但风扇不转，可能是风扇本身损坏或供电线路开路，同时需检查CPU是否工作，若晶振未起振或复位电路异常，也会导致面板无显示。
Q2：维修后变频器能通电但立即显示“OU”过压故障，如何处理？
A：过压故障多为直流母线电压超过800V（380V输入时），常见原因包括：制动电阻未接入或阻值过大、减速时间设置过短、机械负载惯性过大导致再生能量无法释放，处理步骤：①检查制动回路接线是否正确；②适当延长减速时间；③若仍无法解决，需检测制动单元IGBT是否导通，或增加制动电阻功率。
