LGP42-08是一款广泛应用于LG液晶电视（如42LX50、42LD450、42LD520等型号）的通用电源板，它采用了经典的“副电源+PFC（功率因数校正）+主电源”三路输出结构，结构紧凑,但故障点也比较集中。

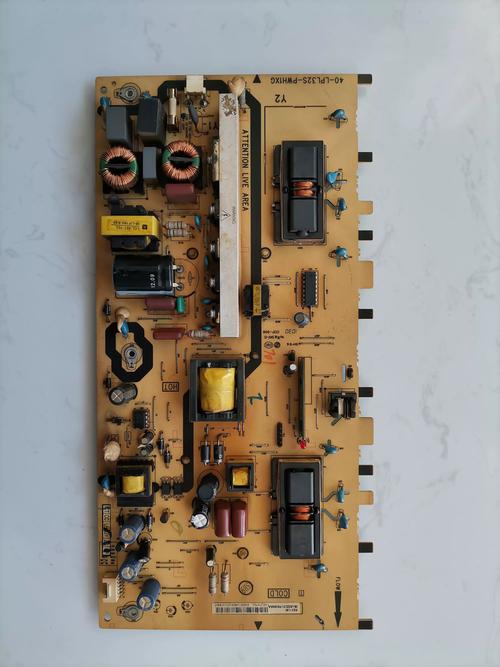

（图片来源网络，侵删）
电源板简介与工作原理
要维修,首先要了解它的工作原理。
-
输入部分：
- 交流输入：经过保险丝、压敏电阻（防止浪涌）、X电容（滤除共模干扰）、共模电感后,送入整流桥。
- 整流滤波：整流桥将220V交流电整流成约310V的脉动直流电，然后由大电容（通常为标有“450V 100μF”左右）滤波,得到约300V的直流电。
-
PFC（功率因数校正）部分：
- 目的：将整流后的电压提升到稳定的400V左右，并提高功率因数,减少对电网的干扰。
- 核心：由PFC控制芯片（通常是TEA1771T或类似型号）、大功率MOS管（如STP15N60M2）、储能电感和升压二极管等组成。
- 工作：当PFC电路正常工作时，电源板输出端的B+电压（PFC-OUT）会稳定在390V-400V左右，如果PFC电路不工作，B+电压会维持在300V左右。
-
副电源（Standby Power / STB）：

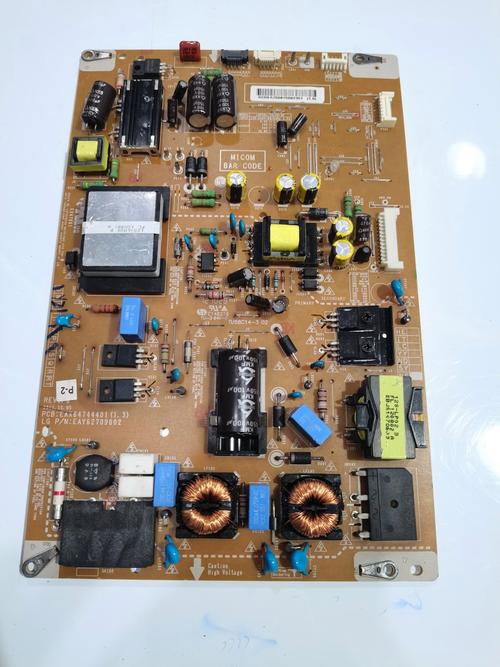

（图片来源网络，侵删）- 目的：为电源板上的控制电路（MCU）和待机电路提供稳定的5V或3.3V电压。
- 核心：由一个独立的开关变压器（T2）、开关管（如K2645）、副电源控制芯片（如NCP1014AP065）等组成。
- 工作：只要插上电源，副电源就工作，产生VCC_STB（如5V_STB）电压，这个电压会送到主板上的CPU，实现待机功能，当CPU发出开机指令后,这个电压会控制主电源启动。
-
主电源（Main Power）：
- 目的：产生电视工作所需的各种电压，如24V（给背光板和伴音功放供电）、12V（有时用于小信号处理）等。
- 核心：由主开关变压器（T1）、主电源控制芯片（如NCP1397或SG6848）、驱动电路和MOS管等组成。
- 工作：在收到CPU的开机指令后，主电源开始工作，从T1的次级绕组输出+24V和+12V（或+5V）等电压。
常见故障现象与维修思路
故障现象1：完全无反应，指示灯不亮
这是最常见的故障，通常由“输入级”或“副电源”问题引起。
维修思路（由简到繁）：
-
外观检查：

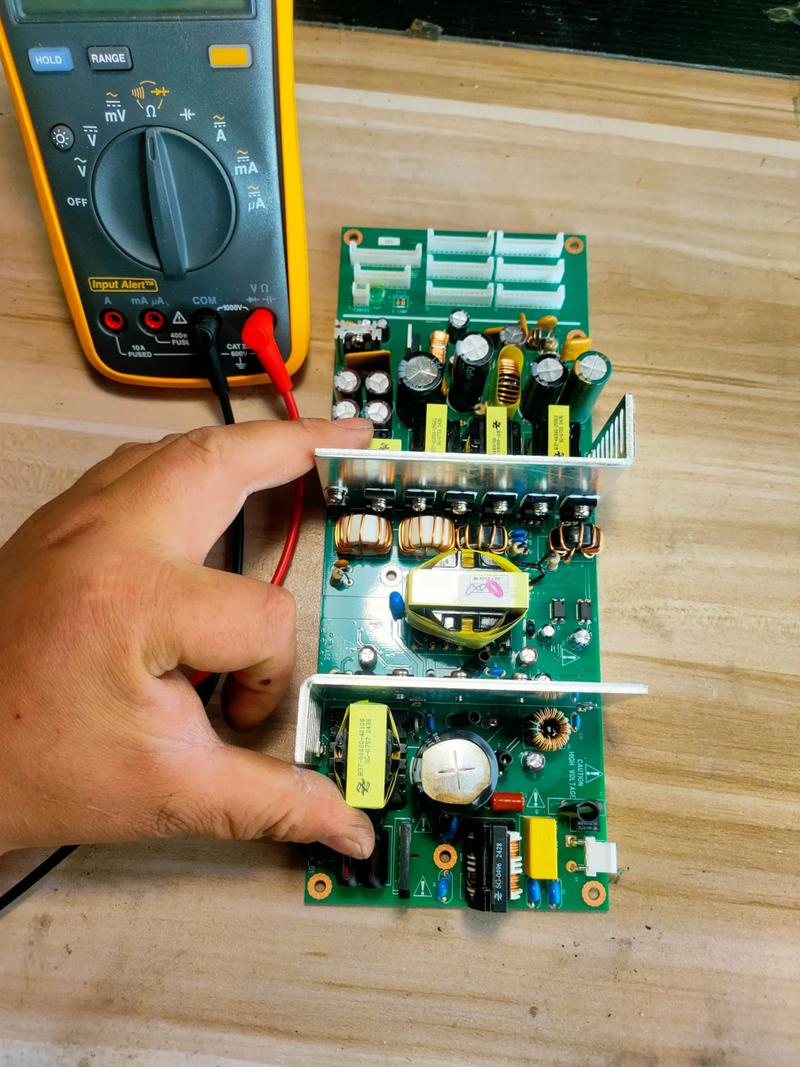

（图片来源网络，侵删）- 观察保险丝是否熔断，如果保险丝发黑或熔断,说明存在严重短路。
- 检查是否有明显烧焦、鼓包的电容,特别是PFC部分和副电源的电解电容。
- 检查MOS管（PFC开关管和副电源开关管）是否有炸裂、炸脚的痕迹。
-
测保险丝（F801）：
- 保险丝完好：问题出在副电源之后，重点检查副电源电路。
- 测量副电源输出端是否有5V_STB电压。
- 如果没有，先测量副电源开关管（Q802）的D极（接400V电压）是否有电压。
- 如果D极有电压，S极（源极）电压为0，说明开关管未工作，检查副电源控制芯片（U801）的供电脚（VCC）和使能脚（FB）电压是否正常，U801的VCC通常由一个高压绕组通过一个电阻和一个稳压二极管（如18V稳压管）提供。
- 如果VCC电压异常，检查启动电阻（R804、R805等）是否开路，如果启动电阻正常,检查稳压二极管是否击穿。
- 如果芯片VCC正常，但依旧不工作,可能是芯片本身损坏。
- 保险丝熔断：存在严重短路，禁止通电！
- 重点检查以下元件是否击穿短路：
- 整流桥（BR801）：用万用表二极管档测量。
- PFC开关管（Q801）：这是最容易损坏的元件之一，测量D-S极是否击穿。
- 副电源开关管（Q802）：测量D-S极是否击穿。
- PFC升压二极管（D801）：测量是否击穿。
- X电容（CX801, CX802）：有时会短路。
- 找到并更换短路元件后，不要急于通电，最好在交流输入端串联一个100W/220V的灯泡，做成“限流维修电源”。
- 通电后，如果灯泡很亮，说明仍有短路,继续排查。
- 如果灯泡闪烁一下后变暗或熄灭，说明短路已排除，此时可以测量PFC的B+电压（应升至390V）和副电源的5V_STB电压是否正常。
- 重点检查以下元件是否击穿短路：
- 保险丝完好：问题出在副电源之后，重点检查副电源电路。
故障现象2：指示灯亮，但屏幕不亮，无背光
这表明“副电源”正常工作（5V_STB有了），但“主电源”或“背光板”未工作。
维修思路：
-
区分是电源板问题还是主板问题：
- 测量电源板输出的+24V和+12V（如果有）电压是否正常。
- 如果24V/12V电压正常：问题出在主板或背光板，可能是主板未发出开机指令，或者背光板本身损坏（常见的如背光灯条、升压板IC损坏）。
- 如果24V/12V电压为0或严重偏低：问题在电源板的主电源部分。
-
检修主电源部分：
- 检查使能信号：电源板上的PS_ON（或称ON/OFF）引脚是主电源的开关信号，正常待机时为高电平（如5V），开机时为低电平（0V），用万用表测量此脚电压，确认主板是否已发出开机指令，如果一直是高电平,说明主板未开机。
- 测量主电源芯片供电：主电源控制芯片（U401，如NCP1397）需要一个较低的工作电压（VCC），通常由副电源的一个绕组通过一个二极管和滤波电容提供，测量这个VCC电压是否正常，如果为0,检查相关的二极管和电容。
- 检查过流保护：主电源MOS管（Q401）的S极通常接一个电流检测电阻（R4xx），如果这个电阻开路或阻值变大，会导致过流保护,主电源不工作。
- 检查主电源开关管（Q401）：用万用表测量D-S极是否击穿,这是常见故障点。
- 检查谐振电容：与主变压器初级并联的谐振电容（C4xx）如果失效,也会导致主电源无法起振。
- 检查主电源控制芯片（U401）：如果外围元件都正常,可能是芯片损坏。
故障现象3：屏幕亮一下就黑，反复重启
这通常是“保护电路”启动了。
维修思路：
- 过压保护：检查主电源的稳压反馈电路，这通常由一个光耦（如PC817）和一个精密稳压源（如TL431）组成，测量光耦的发光二极管侧和受光三极管侧的电压是否正常，如果反馈环路开路或短路，会导致输出电压升高,触发过压保护。
- 过流保护：检查主电源的电流检测电阻（R4xx等）是否变值。
- PFC电压异常：如果PFC的B+电压过高或过低，也可能导致保护，检查PFC的控制芯片（U801，如TEA1771T）及其外围电路。
- 灯板短路保护：如果24V输出端对地短路，电源板会检测到过流而关机断开24V输出，断开24V输出端的所有
