300V电压是一个关键的诊断线索,它直接指向了PFC电路的工作状态，下面我将为您详细分析可能的原因、排查步骤和维修方法。
（图片来源网络，侵删）
核心原理简述
- 输入：220V交流电，经过整流桥后，得到约 311V 的脉动直流电。
- PFC功能：PFC电路（通常是升压/Boost拓扑）的作用就是利用电感、开关管（如MOSFET）、二极管和电容，将这个311V的电压“泵”高到一个稳定的高压直流电（约380-400V）。
- 故障现象：现在电压只有300V，这说明PFC电路在工作，但处于“软启动”或“轻载/空载”状态，或者其升压功能严重受限，它没有达到额定的输出电压。
可能导致PFC电压只有300V的原因（从易到难排查）
我们可以将原因分为几个大类：
第一类：PFC电路自身问题（最常见）
-
PFC控制芯片或其供电异常
- 现象：PFC芯片没有正常工作，或者处于欠压锁定状态。
- 原因：
- 芯片供电电压不足,PFC芯片通常需要一个稳定的低压直流电（如12V或15V）来工作，如果这个供电电压偏低，芯片可能无法完全启动，只能勉强驱动PFC开关管，导致输出电压上不去。
- 芯片损坏。
- 排查：测量PFC控制芯片的VCC引脚电压是否正常且稳定。
-
PFC升压电感 开路或性能不良
- 现象：电感是储能的核心元件，如果它开路或内部磁芯饱和，就无法储存和释放能量，升压过程无法完成。
- 原因：
- 电感引脚虚焊、脱焊。
- 电感线圈因过流而烧断。
- 磁芯破损或饱和（电感量变小）。
- 排查：
- 目视检查：看电感是否有烧焦、鼓包的痕迹。
- 电阻测量：用万用表测量电感的直流电阻，通常会有一个很小的阻值（毫欧级），如果阻值无穷大，说明开路。
- 代换法：如果有同型号的好电感，直接代换测试。
-
PFC功率开关管（MOSFET）问题
（图片来源网络，侵删）- 现象：MOSFET是PFC电路的“心脏”，负责高速开关，如果它工作不正常，升压过程就会失败。
- 原因：
- 栅极驱动信号缺失或过弱：用示波器测量MOSFET的栅极（G）和源极（S）之间，应该有高频的PWM驱动波形（通常是10-20V的方波），如果没有波形或波形畸变，问题在驱动电路。
- MOSFET损坏：MOSFET可能被击穿（DS间短路或漏电），或者性能下降。
- 排查：
- 在路电阻测量：测量MOSFET的D-S极、G-S极、G-D极之间的电阻，D-S极阻值应很大（兆欧级），如果很小，说明已击穿。
- 动态测试：（注意：此操作有高压，需非常小心！） 在确认驱动信号正常的情况下，如果MOSFET不发热，可能是其内部开路或驱动能力不足。
-
PFC升压二极管（快恢复二极管）问题
- 现象：二极管在开关管关断时，为电感电流提供通路，给电容充电，如果二极管有问题，能量就无法传递到输出端。
- 原因：
- 二极管开路或正向压降过大。
- 二极管反向漏电严重。
- 排查：
- 在路电阻测量：测量二极管的正反向电阻，正向应有一定阻值，反向应阻值很大，如果正反向都通或都无穷大，可能已损坏。
- 代换法：这是最直接有效的方法。
-
PFC输出滤波电容 失效
- 现象：电容容量下降或ESR（等效串联电阻）增大，导致电压无法稳定在高压水平，带载能力差。
- 原因：电容老化、鼓包、漏液。
- 排查：
- 目视检查：看电容顶部是否有鼓包、漏液。
- 代换法：用一个好电容并联到输出端测试，如果电压恢复正常，则原电容失效。
-
PFC采样/反馈电路问题
- 现象：PFC芯片通过采样输出电压来调整PWM占空比，如果采样电路出错，芯片会误判电压，从而不提升或提升不足。
- 原因：
- 电压采样电阻变值、开路或短路。
- 误差放大器（通常在PFC芯片内部或外部）相关元件损坏。
- 排查：用万用表测量采样电阻的阻值是否与标称值一致，检查相关的分压电阻。
第二类：负载或控制信号问题
-
PFC使能信号未发出或异常

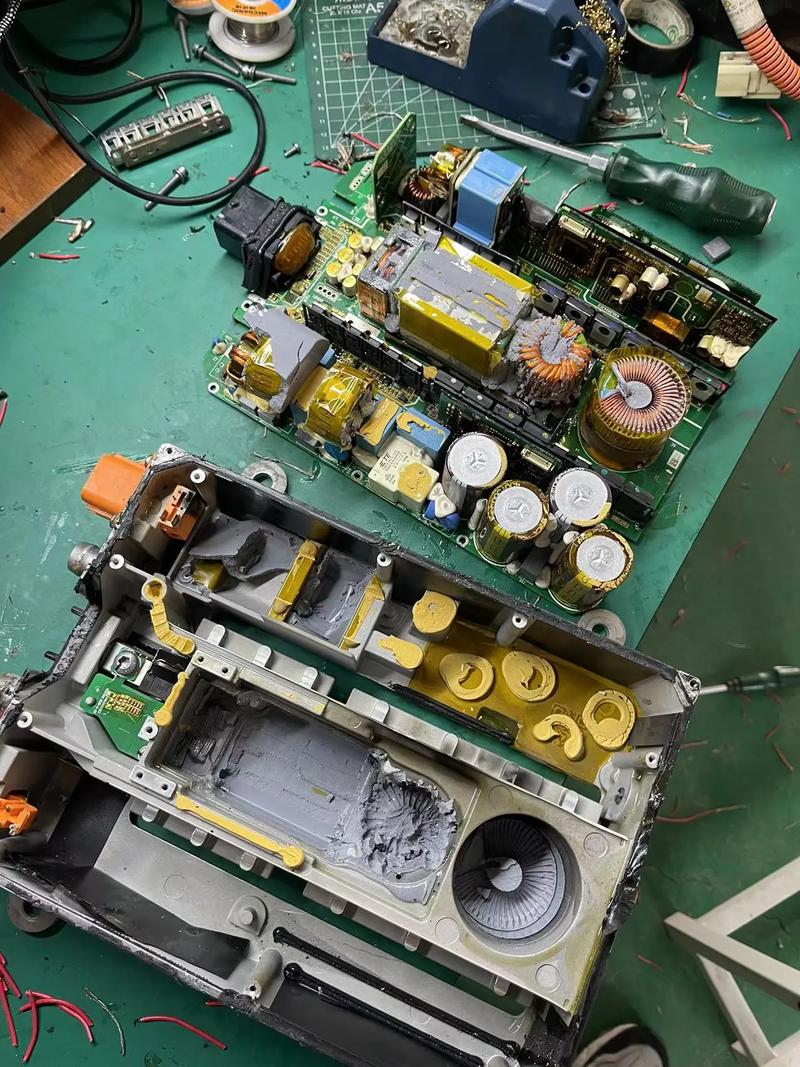

（图片来源网络，侵删）- 现象：主控芯片（如PWM控制器、CPU）没有向PFC电路发出“允许工作”的信号。
- 原因：
- 主控芯片未工作。
- 保护电路被触发（如过压、欠压、过流保护），导致PFC被禁止。
- PFC_EN信号通路上的元器件损坏。
- 排查：查找电路图上的PFC_EN信号测试点，用示波器或万用表测量该信号在开机时是否有正常的跳变（通常是从低电平变为高电平）。
-
后级负载严重短路
- 现象：PFC电路的输出端连接着主变换电路（如LLC、半桥等），如果后级有严重短路，PFC电路一启动就进入过流保护，输出电压被拉低。
- 排查：
- 断开法：（非常关键的一步！） 在PFC输出电容的正极，断开与后级主变换电路的连接（断开PCB上的跳线或焊开连接点），然后通电测量PFC输出电压。
- 判断：如果断开后，PFC电压恢复正常（380-400V），则说明问题出在后级电路，如果断开后电压依然是300V，则问题100%在PFC电路本身。
维修步骤建议（安全第一！）
-
安全准备
- 断电！ 维修前务必拔掉电源线，并对大电容进行放电操作（用大功率电阻短接电容两端），防止电击。
- 使用隔离变压器,将待修设备与市电隔离，增加安全性。
- 准备好万用表、示波器、电烙铁、热风枪等工具。
-
初步目视检查
仔细检查PFC电路部分的所有元器件,看是否有烧黑、炸裂、鼓包、虚焊的痕迹，特别是MOSFET、二极管、电容、电感。
-
测量关键点电压
- PFC输出电压：确认是300V。
- PFC控制芯片VCC：是否正常？
- PFC_EN使能信号：是否有？
- PFC-MOSFET的G极驱动信号：是否有波形？波形幅度是否正常？（此步通电操作需万分小心！）
-
执行“断开法”测试
- 这是最有效的定位方法,断开PFC输出与后级电路的连接。
- 重新通电（或使用可调调压器缓慢升压），再次测量PFC输出电压。
- 电压恢复正常 -> 问题在后级，去查后级短路或保护电路。
- 电压仍为300V -> 问题锁定在PFC电路本身。
-
针对PFC电路进行元件级排查
- 如果问题在PFC电路,按照上面的原因分析，逐一排查：
- 先查最易损的元件：MOSFET、升压二极管，拆下或在线测量判断好坏。
- 检查升压电感是否开路。
- 检查输出电容是否失效。
- 检查采样电阻是否变值。
- 最后考虑PFC控制芯片是否损坏。
- 如果问题在PFC电路,按照上面的原因分析，逐一排查：
-
更换元件并测试
- 找到损坏的元件后,进行更换，更换MOSFET时，务必确认型号、参数完全一致，并检查其栅极电阻是否正常。
- 更换后,建议先不接后级负载，用假负载（如一个大功率水泥电阻，功率和阻值要合适）接在PFC输出端，通电测试电压是否稳定。
PFC电压只有300V,是一个明确的故障信号，维修的核心思路是：
先断后级，定位PFC -> 再查PFC，先查驱动和功率管 -> 最后查采样和控制。
请务必按照安全规程操作,特别是涉及高压部分时，如果您没有经验，建议寻求专业维修人员的帮助。
