创维6P18数字板维修是一项需要专业知识和细致操作的技术工作，该数字板广泛应用于创维部分老款电视型号中，主要负责信号处理、控制输出等核心功能，维修时需遵循“先观察、后检测，先简单、后复杂”的原则，逐步排查故障点，以下从常见故障现象、维修流程、关键元件检测及注意事项等方面进行详细说明。

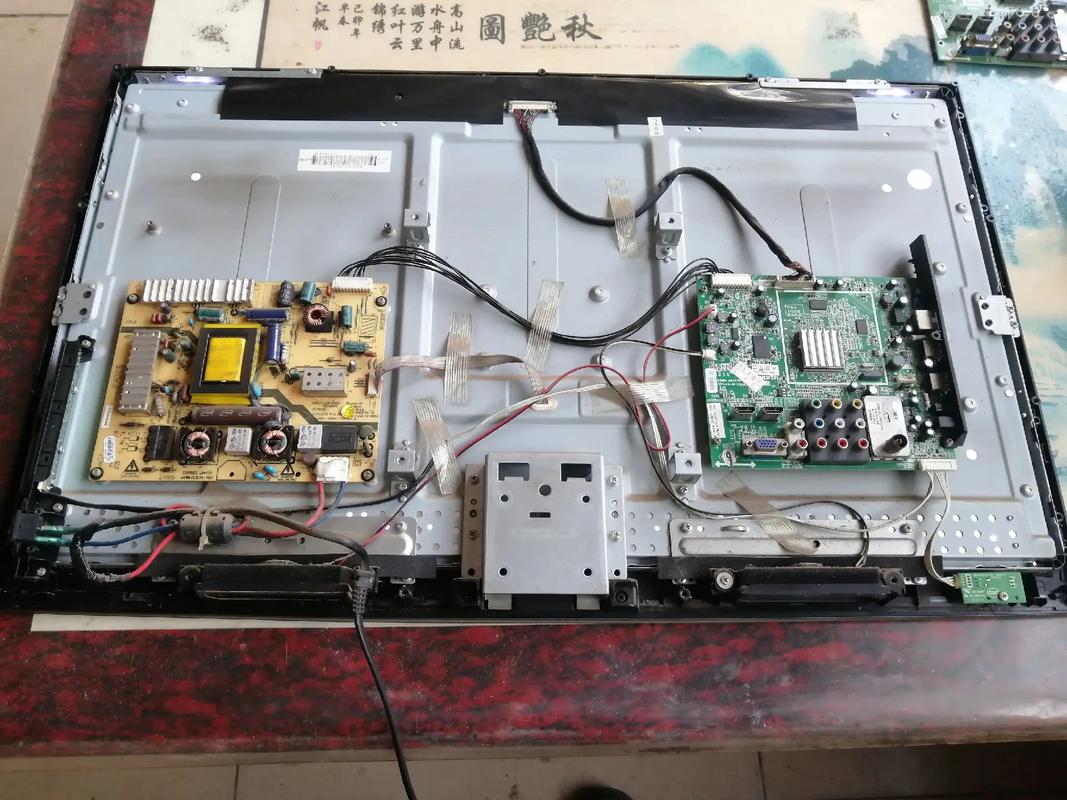

常见故障现象及初步判断
创维6P18数字板的故障通常表现为“三无”（无图像、无声音、无指示灯）、图像异常（如花屏、黑屏、条纹）、遥控/按键失灵、伴音故障等，不同故障现象可能指向不同的电路模块，需先通过外观检查和初步通电判断大致故障范围，完全“三无”且电源指示灯不亮，可能涉及电源输入电路或主芯片供电；若指示灯亮但无图像,则需重点检查信号处理通路和行场输出电路。
维修流程与关键步骤
-
安全防护与断电检测
维修前务必切断电源，对大容量电容（如电源模块中的滤波电容）进行放电，避免触电或元件损坏，使用万用表检测电源输入端（AC220V）是否正常，保险丝是否熔断，若保险丝熔断，需进一步排查短路点，重点检查桥式整流电路、开关管（如K2143、2SC5707）及尖峰吸收电路是否击穿。 -
电源电路检测
6P18数字板的电源电路多为反激式开关电源，输出多路直流电压（如+5V、+12V、+24V等），需逐路检测输出电压是否正常，若无输出或电压偏低，可测量开关管驱动脚（如UC3842的6脚）是否有PWM脉冲信号，若无则检查启动电阻、反馈电路（如光耦PC817、TL431），若驱动信号正常但无输出，需排查开关变压器次级整流二极管（如FR307）、滤波电容是否失效。 -

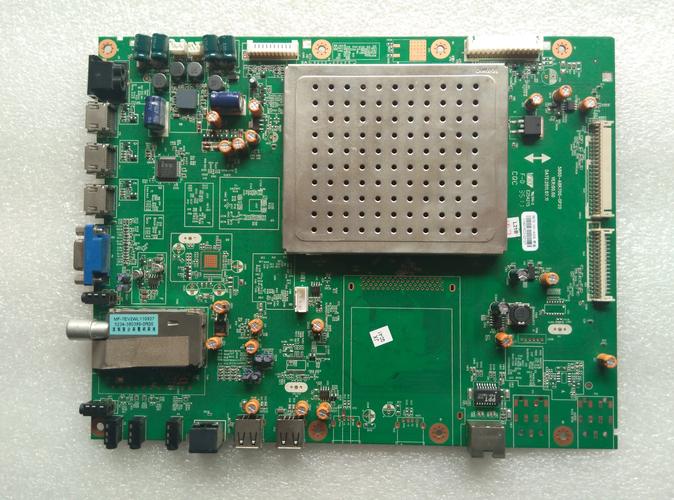

信号处理电路检测
数字板的核心信号处理芯片通常为主控芯片（如HiSi系列或MTK系列）及伴音处理芯片（如TDA98xx系列），若出现图像异常，需检查：
（图片来源网络，侵删）- 时钟电路：主晶振（如27MHz、14.318MHz）是否起振，用示波器测量波形幅度和频率是否正常。
- 复位电路：复位电压（如+3.3V）是否稳定，复位芯片（如IMP811）是否正常工作。
- 总线通信：I2C总线（SDA、SCL）电压是否在3.3V左右，有无短路或上拉电阻开路。
- 存储器：若出现“锁机”或参数丢失，需检查存储器（如24Cxx）供电、数据线是否正常,必要时重新刷写固件。
-
行场扫描与伴音输出检测
- 行输出电路：若黑屏或水平一条亮线，需检测行管（如2SC5148）、行推动变压器、行偏转线圈是否正常，行供电（如+24V）是否稳定。
- 伴音电路：若图像正常但无声音，需检查伴音功放芯片（如TDA7057）供电、静音控制脚电压,以及音频输入耦合电容是否失效。
关键元件代换与注意事项
维修过程中，部分元件易损，需重点检查：
- 电容：电源滤波电容（如1000μF/16V）易鼓包或失容，导致电压波动；耦合电容（如10μF/16V）失效可能引起信号中断。
- 二极管/三极管：整流二极管（如1N4007）、开关管击穿短路时，需同时检查周边电阻（如限流电阻）是否开路。
- 集成电路：主芯片或功放芯片损坏时，需确认供电、外围电路正常后再代换，避免二次损坏。
代换元件时需注意参数匹配，如耐压值、容量、封装类型等,避免使用劣质元件导致故障复发。
维修工具与资料准备
维修需配备万用表、示波器、编程器（用于固件刷写）、电烙铁（建议恒温烙铁）及吸锡器等，需准备6P18数字板的电路原理图、点位图及维修手册,以便快速定位故障点。
相关问答FAQs
Q1：创维6P18数字板出现“三无”，但保险丝完好，应如何排查？
A：保险丝完好说明后级无明显短路，需重点检测电源启动电路：①测量桥式整流输出端是否有300V直流电压，若无则检查交流输入回路；②若300V正常，检查开关管启动电阻（如100kΩ）是否开路，UC3842供电脚（7脚）电压是否大于16V；③若启动电压正常，检查反馈电路光耦、TL431是否导通,开关变压器次级负载是否过重。
Q2：数字板出现花屏且字符显示混乱，可能是哪些原因？
A：花屏和字符混乱多为信号处理或存储器问题：①检查主芯片供电（如+3.3V、+1.8V）是否稳定，电压波动可能导致芯片工作异常；②检测时钟晶振波形是否失真或停振，需用示波器观察幅度（通常为0.5Vpp以上）；③若时钟正常，可能是存储器数据丢失或损坏，需通过编程器重新刷写存储器固件；④排除以上因素后，检查主板与数字板排线是否接触不良，或信号接口元件（如耦合电容）是否失效。
