10kV变压器作为电力系统中的关键设备,其运行状态直接影响供电可靠性，维修工作需严格遵循安全规程，结合专业工具与系统方法，本文结合实际操作场景，从维修前准备、常见故障处理、步骤拆解到安全规范，详细解析10kV变压器维修的关键环节，并辅以实用表格与注意事项，帮助技术人员快速掌握核心技能。

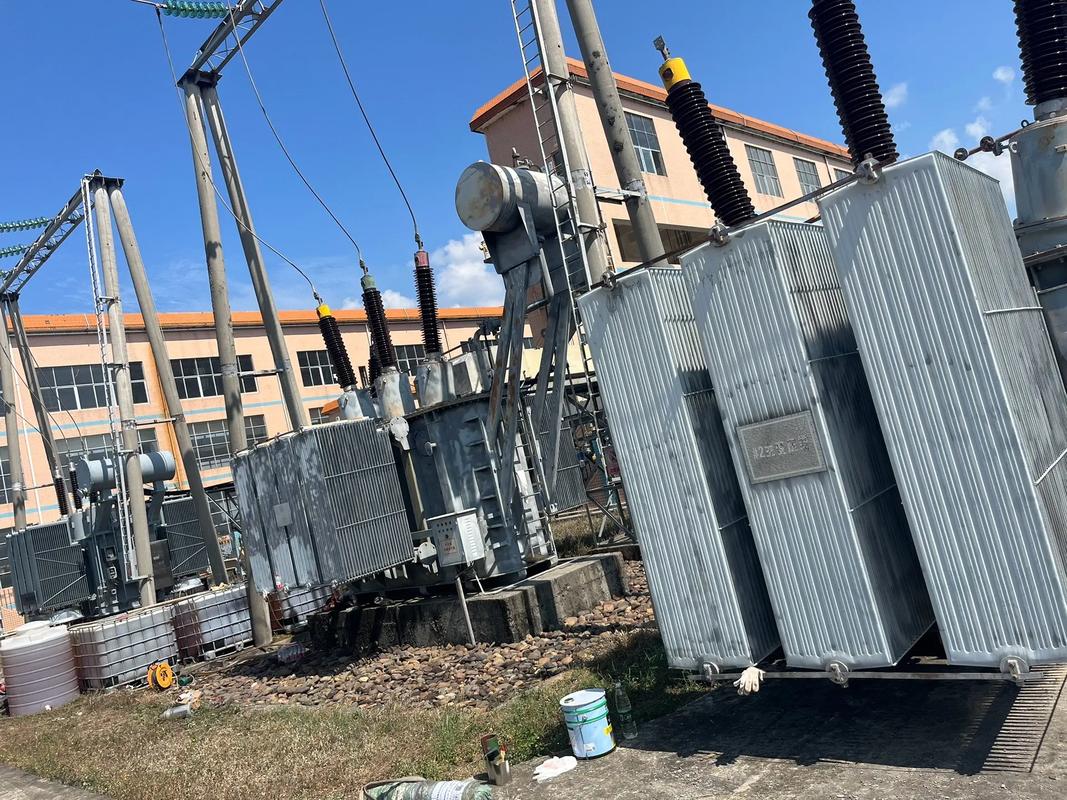

维修前准备：安全与资料的双重保障
10kV变压器维修前,需完成“三查两准备”流程。查安全：确认变压器已完全断电，高压侧执行“停电、验电、挂接地线”操作，低压侧使用绝缘工具放电，并在开关处悬挂“禁止合闸，有人工作”标示牌，必要时加装临时遮栏。查状态：通过红外测温仪检测绕组、套管等部位有无异常发热，借助兆欧表测量绝缘电阻（要求高压对低压及地≥200MΩ，低压对地≥100MΩ），记录油色谱分析数据（若为油浸式变压器），初步判断故障类型。查资料：调阅设备出厂图纸、历史维修记录及近期运行日志，重点关注故障发生前的异常现象（如电压波动、异响、渗油等）。
工具与材料准备需分类到位：
- 安全工具：高压验电器、绝缘手套、绝缘靴、接地线（截面≥25mm²）、安全带；
- 检测工具：兆欧表（2500V）、红外热像仪、变压器绕组变形测试仪、真空滤油机；
- 维修材料：合格变压器油（符合GB 7594标准）、密封胶垫（耐油温度-30℃~120℃）、绝缘套管、紧固螺栓（8.8级及以上）。
常见故障类型与诊断方法
10kV变压器故障可分为电气故障、机械故障及附属部件故障三大类，具体诊断方法如下：
| 故障类型 | 典型现象 | 诊断方法 |
|---|---|---|
| 绕组故障 | 局部过热、绝缘烧焦、三相不平衡 | 绕组直流电阻测试（相间差≤2%）；2. 铁芯接地电流测试（≤100mA）；3. 空载试验（与初始值对比误差≤5%） |
| 套管故障 | 渗油、闪络、瓷裙破裂 | 观察法兰密封胶垫是否老化；2. 用2500V兆欧表测量套管绝缘电阻（≥1000MΩ）；3. 做介损试验（tanδ≤0.7%） |
| 分接开关故障 | 触头烧蚀、放电、输出电压不稳 | 测量各分接位置的直流电阻；2. 检查触头弹簧压力（≥0.2MPa）；3. 摇动开关手柄，确认无卡滞 |
| 冷却系统故障 | 风机停转、散热片堵塞、油位异常 | 检查风机电源电压（三相380V±10%）；2. 用压缩空气清理散热片尘垢；3. 检查油位计（油位应在1/2~2/3处） |
维修操作步骤详解
外部检查与附件维修
- 套管维修：若套管密封不良导致渗油，需停电后拆除接线端子，用扳手固定套管法兰，逆时针旋下套管，检查瓷裙是否裂纹（可用放大镜观察），若轻微裂纹可涂抹环氧树脂修补，严重裂纹则需更换，更换密封胶垫时，需将旧垫完全清除，并在新垫涂抹密封胶，均匀压紧至法兰间隙均匀（≤0.5mm）。
- 分接开关维修：打开分接开关箱盖，用万用表测量各触头接触电阻（≤500μΩ），若触头烧蚀，用0#砂纸打磨碳化层，弹簧变形则需更换，调整触头压力后，手动切换分接位置，确保定位准确，无卡滞现象。

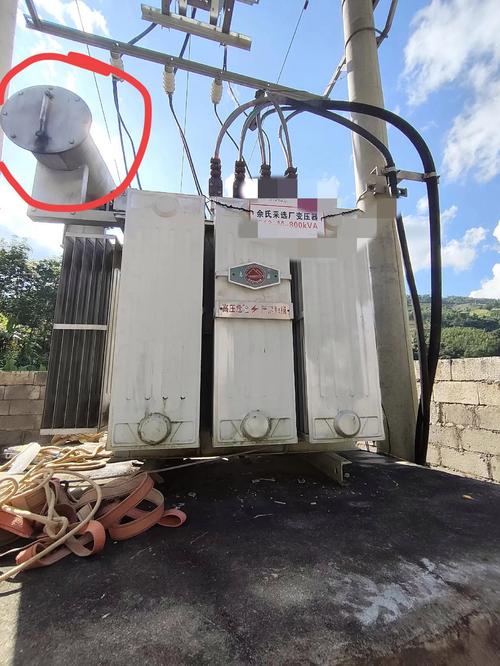

- 油位与油样处理：若油位低于最低刻度，需通过注油孔添加经真空脱气的合格变压器油，油温在20℃时油位应位于正常范围，若油色谱分析显示氢气或总烃超标，需启动真空滤油机循环处理（真空度≤133Pa，温度≤60℃），直至油耐压≥35kV。
内部检修（需由专业人员在无尘环境下操作）
- 铁芯检查：吊开钟罩式油箱（或拆开箱体），检查铁芯接地片是否牢固（通常采用一点接地，接地电流≤100mA），硅钢片绝缘漆是否脱落，可用绝缘电阻表测量铁芯对地绝缘电阻（≥100MΩ），若硅钢片短路，需插入0.1mm厚绝缘纸片隔离。
- 绕组检修：观察绕组绝缘颜色（正常为浅黄色），若局部变黑或碳化，需更换绝缘纸；检查绕组变形情况，使用绕组变形测试仪分析频响曲线，与初始数据对比，偏差≤3%为合格，引出线绝缘层若老化，需包扎皱纹纸并涂刷环氧树脂。
- 油箱与散热器清理：用铲刀清除油箱内壁油垢，再用变压器油冲洗；散热器散热片堵塞时，用高压水枪反向冲洗，确保水流均匀流出。
组装与试验
- 回装与密封：依次装入绕组、铁芯，密封面均匀涂抹密封胶，紧固螺栓时对角施力，力矩控制在40~50N·m，防止密封垫压偏。
- 真空注油：连接真空滤油机，对油箱抽真空至133Pa，维持4小时后缓慢注油，油面没过绕组后继续抽真空2小时，消除气泡。
- 试验验证：维修后需进行以下试验：
- 绝缘电阻测试：高压对低压及地≥300MΩ；
- 交流耐压试验：高压侧施加30kV电压，持续1分钟无击穿；
- 变比试验：实测值与额定值偏差≤±0.5%；
- 温升试验：在额定负载下运行，顶层油温升≤55℃。
维修安全规范与注意事项
- 防触电措施：操作人员必须穿戴绝缘防护用品，使用绝缘工具，禁止带电作业；接地线必须先接接地端，后接导体端，拆除时顺序相反。
- 防火灾措施：维修现场严禁明火，配备干粉灭火器（≥4kg），若使用明火（如焊接油箱），需办理动火证，并清理周围可燃物。
- 防油污染：废油需收集至专用容器，交由有资质的单位处理，禁止随意倾倒；更换部件时，旧零件需统一回收登记。
相关问答FAQs
Q1：10kV变压器维修后，空载试验不合格可能的原因有哪些？
A：空载试验不合格（空载电流或空载损耗超标）通常由以下原因导致：① 铁芯硅钢片间绝缘损坏，导致涡流增大；② 绕组匝间短路，使空载电流增加；③ 铁芯接地点有多处接地，形成环流；④ 穿芯螺栓或压环绝缘损坏，使铁芯局部短路，需通过铁芯绝缘电阻测试、绕组直流电阻测量及空载色谱分析进一步定位故障点。
Q2：如何判断10kV变压器套管是否需要更换？
A：套管需更换的情况包括：① 瓷裙有贯穿性裂纹或严重破损，无法修复；② 介损试验tanδ超标（＞0.7%）且绝缘电阻低于1000MΩ；③ 法兰密封胶垫老化失效，多次渗油仍无法解决；④ 铜导杆与引线接头过热烧蚀，无法修复，若套管仅存在轻微渗油或表面污垢，可通过清理或更换密封胶垫解决，无需整体更换。
