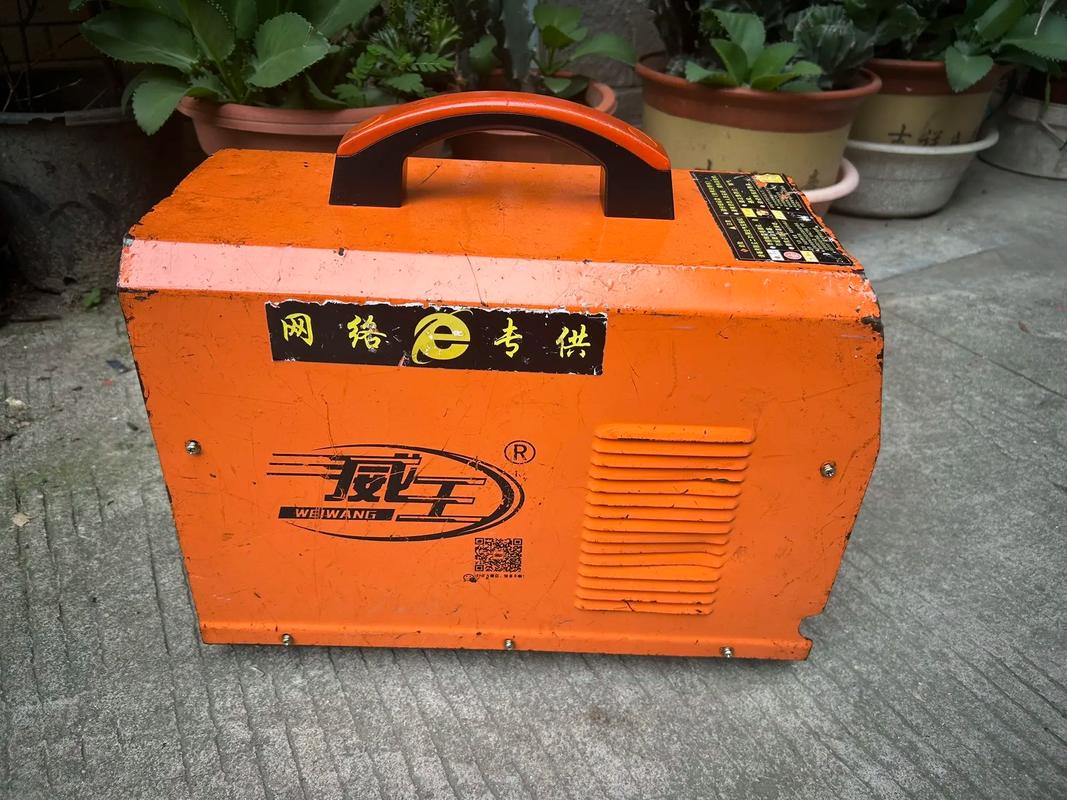

zx7焊机维修培训教材
（图片来源网络，侵删）
焊机是现代工业生产中不可或缺的设备,而zx7系列晶闸管整流弧焊机因其高效、稳定的特点被广泛应用，长期使用过程中，焊机难免出现故障，掌握维修技能对于保障生产 continuity 至关重要，本教材将从zx7焊机的工作原理、常见故障现象、诊断方法、维修步骤及注意事项等方面进行详细阐述，帮助维修人员快速定位并解决问题。
zx7焊机的基本工作原理
zx7焊机属于晶闸管整流式弧焊电源,其核心是通过晶闸管的相位控制调节输出电流，实现焊接过程的稳定控制，主电路包括输入整流、滤波、晶闸管逆变、输出整流及滤波等环节；控制电路则以触发脉冲生成、反馈调节为核心，确保输出电流的稳定性和精确性，具体工作流程如下：
- 输入整流与滤波：三相交流电通过整流桥转换为脉动直流电，经电容滤波后变为平滑直流。
- 晶闸管逆变：控制电路触发晶闸管，将直流电逆变为高频交流电，通过变压器降压。
- 输出整流与滤波：次级交流电经整流桥整流，再通过电抗器滤波，输出直流焊接电流。
- 反馈调节：通过霍尔传感器检测输出电流，反馈至控制电路，与给定值比较后调整触发脉冲相位，实现闭环控制。
常见故障现象与诊断方法
（一）故障分类及典型现象
| 故障类别 | 典型现象描述 |
|---|---|
| 无输出 | 电源指示灯不亮，风扇不转，无任何输出 |
| 输出电流不稳 | 焊接时电流波动大，电弧不稳 |
| 输出电流不足 | 焊接电流明显小于设定值，熔深不足 |
| 过热保护 | 焊机频繁停机，风扇运转但无输出 |
| 异响或异味 | 内部有异常噪音，或出现焦糊味 |
（二）诊断流程
- 问询与观察：了解故障发生时的使用环境、负载情况及操作历史，检查外观是否有烧蚀、变形。
- 断电检测：
- 输入电路：用万用表测量输入电压是否正常，保险管是否熔断。
- 整流桥：检测二极管是否有短路或开路。
- 晶闸管：用万用表电阻档测量阳极-阴极、门极-阴极的阻值，判断是否击穿或开路。
- 通电检测：
- 触发脉冲：用示波器观察晶闸管门极脉冲是否正常（幅值约4-5V，频率与电网同步）。
- 反馈信号：检测霍尔传感器输出电压是否随电流变化线性调整。
- 分段排查：若主电路和控制电路均无明显故障，需检查变压器、电抗器等元件是否异常。
典型故障维修步骤
（一）案例1：无输出故障
- 故障现象：接通电源后指示灯不亮，风扇不转。
- 维修步骤：
- 步骤1：检查输入电源开关及保险管，若保险管熔断，需排查短路点（如整流桥击穿），更换同规格保险管。
- 步骤2：测量电源模块输出电压（如+24V、+12V），若无输出，检查电源模块是否损坏，更换后重试。
- 步骤3：若电源正常，检查控制板上的启动电路（如继电器、晶闸管触发电路），修复或更换故障元件。
（二）案例2：输出电流不稳
- 故障现象：焊接时电流波动，电弧忽大忽小。
- 维修步骤：
- 步骤1：检查输出电缆接头是否松动，电缆是否破损导致接触电阻变化。
- 步骤2：检测滤波电容容量是否下降（用容表测量或代换法测试），更换老化电容。
- 步骤3：用示波器观察触发脉冲是否稳定，检查反馈电路的电位器是否接触不良，调整或更换。
- 步骤4：若仍无效，检查晶闸管门极限流电阻是否变值，或晶闸管本身性能不良。
（三）案例3：过热保护频繁动作
- 故障现象：焊机运行一段时间后自动停机，冷却后可恢复。
- 维修步骤：
- 步骤1：清理风扇及散热器灰尘，确保通风良好。
- 步骤2：检查温度传感器（如热敏电阻）阻值是否随温度变化正常，更换失效传感器。
- 步骤3：测量主电路输出电流是否超过额定值，检查负载是否匹配，或晶闸管部分导通导致过流。
维修注意事项
- 安全第一：维修前务必断电并放电，高压部分需使用绝缘工具，避免触电。
- 元件代换：更换元件时需确认参数一致，如晶闸管耐压、电流值，电容容量及耐压等级。
- 调试与测试：修复后需空载试运行，再逐步加载测试，确保输出电流、电压符合标准。
- 记录与总结：建立维修档案，记录故障原因、处理方法及更换元件，便于后续参考。
相关问答FAQs
问题1：zx7焊机开机后风扇不转，但有输出电压，是什么原因？
解答：风扇不转但输出正常，通常为风扇本身故障或风扇供电电路问题，首先检查风扇电源线是否脱落，若供电正常则需更换风扇，若风扇供电由控制板继电器控制，需检查继电器触点是否粘连或驱动电路是否故障。
问题2：维修时发现晶闸管击穿，是否可以直接更换同型号晶闸管？
解答：晶闸管击穿后需先排查导致击穿的原因，如过压、过流或触发脉冲异常，否则更换后可能再次损坏，确认驱动电路、保护电路正常后，选择同型号（如电流、电压等级相同）的晶闸管更换，并确保散热良好。
