计算机电源原理与维修教程

前言

计算机电源是整个计算机系统的“心脏”，它负责将市电（交流电，AC）转换成计算机内部各个硬件所需的各种稳定、纯净的直流电（DC），一个稳定可靠的电源是计算机稳定运行的基础，本教程将带你全面了解计算机电源的工作原理，并掌握基本的故障诊断与维修方法。

第一部分：基础知识篇

第一章：电源概述

1. 电源的定义与作用

   • 定义：电源是一种电能转换装置，也叫开关电源。
   • 作用：
     1. 转换电压：将 220V (或 110V) 的交流市电转换为计算机硬件所需的低压直流电（如 +12V, +5V, +3.3V, -12V 等）。
     2. 稳定电压：无论市电电压如何波动（在允许范围内），都能输出稳定的直流电压，保护精密的电子元件。
     3. 滤波：滤除市电中的高频杂波和干扰，并提供纯净的电流。
     4. 保护：内置多种保护电路，防止因短路、过压、过流等情况损坏昂贵的计算机硬件。

2. 电源的分类

   • 按结构分：
     • AT电源：早期电源，已淘汰。
     • ATX电源：目前主流标准，支持软开关机。
   • 按认证分：80 Plus 认证（白牌、铜牌、银牌、金牌、铂金、钛金），代表转换效率。
   • 按功率分：300W, 450W, 550W, 650W, 750W, 850W, 1000W 等，需根据配置选择。

3. 电源的接口

   • 主板供电接口：20pin 或 24pin，为主板提供主要电力。
   • CPU 供电接口：4pin 或 8pin，为 CPU 供电。
   • 显卡供电接口：6pin, 8pin 或 6+2pin，为独立显卡供电。
   • SATA 设备供电接口：为硬盘、光驱等 SATA 设备供电。
   • 大 4pin 设备供电接口（Molex）：为老式 IDE 硬盘、风扇等设备供电。
   • 风扇接口：控制电源内部风扇转速。

第二部分：工作原理篇

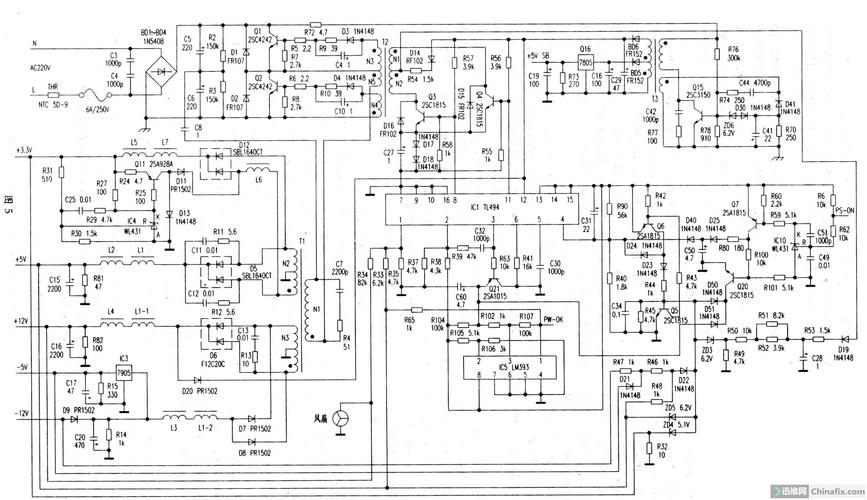

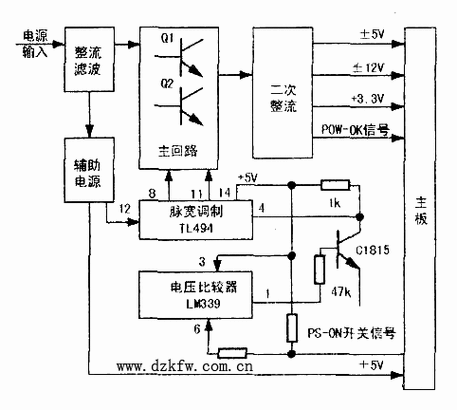

第二章：ATX电源的核心电路

ATX电源内部主要由几个关键电路模块组成,理解它们是维修的基础。

1. 输入滤波电路

   • 组成：保险丝、压敏电阻、电感、电容。
   • 作用：
     • 保险丝：过流保护，电流过大时熔断，防止电路烧毁。
     • 压敏电阻：防雷击和高压尖峰保护，电压过高时击穿短路，让保险丝熔断。
     • 电感和电容：组成低通滤波器，滤除市电中的高频干扰，防止其进入电源；同时防止电源自身产生的高频干扰污染市电。

2. 整流滤波电路

   • 组成：全桥（或半桥）整流堆 + 大容量电解电容。
   • 作用：
     • 整流：将 220V 交流电脉动直流电。
     • 滤波：利用大电容的充放电特性，将脉动直流电变得相对平滑。

3. PFC (Power Factor Correction) 电路 - 功率因数校正

   • 目的：提高电源的功率因数，减少对电网的谐波污染，提升转换效率。
   • 类型：
     • 被动式 PFC：结构简单，成本低，效率较低，体积大。
     • 主动式 PFC：有源PFC，效率高（可达98%以上），能适应更宽的电压范围（90V-264V），是现在主流电源的标准配置。

4. 开关电路

   • 核心：开关管（如MOSFET）、PWM控制器（如UC384x系列芯片）。
   • 作用：这是电源的“引擎”，PWM控制器以极高的频率（几十到几百kHz）控制开关管的导通和关断，将经过PFC电路的直流电斩波成高频脉冲。

5. 变压器

   • 作用：通过电磁感应，将开关电路产生的高压脉冲电压降低到所需的低压等级（如 12V, 5V, 3.3V）。

6. 输出整流滤波电路

   • 组成：整流二极管（或肖特基二极管） + 电感 + 电容。
   • 作用：将变压器输出的低压交流脉冲电整流成直流电，并进行精细滤波，得到纯净的低压直流电。

7. 电压反馈与PWM控制电路

   • 组成：电压采样电阻、光耦、TL431精密基准源、PWM控制器。
   • 作用：这是电源的“大脑”，它实时监测输出的各路电压（如 +12V），通过光耦将信号反馈给PWM控制器，控制器根据反馈信号动态调整开关管的导通时间，从而精确稳定输出电压。

8. PG (Power Good) 信号电路

   • 作用：在电源启动后，需要一段时间让所有电压稳定下来，PG电路会在所有电压稳定后，向主板发送一个高电平的“电源好”信号，主板收到此信号后，才会启动CPU和内存，如果电压不稳定或掉电，PG信号会变为低电平，通知系统关机。

9. 保护电路

   • 过压保护：输出电压过高时，立即关闭电源。
   • 过流保护：输出电流过大时，限制或切断输出。
   • 短路保护：输出端发生短路时，立即关闭电源。
   • 过功率保护：负载功率超过电源额定功率时触发。
   • 过温保护：内部温度过高时，风扇全速或关闭电源。

第三部分：维修实战篇

⚠️ 安全警告：

• 高压危险！ 即使电源未通电，其输入滤波电容中仍可能储存有致命的高压电，在维修前，务必对电容进行放电操作！
• 确保断电：维修前拔掉电源线，并等待几分钟。
• 使用绝缘工具：使用带绝缘手柄的螺丝刀和万用表。
• 不熟悉，勿动手：如果对电路不熟悉，强烈建议只进行清洁和简单测试，不要轻易拆解大电容等元件。

第三章：故障诊断流程

遵循“由简到繁、由外到内”的原则。

1. 初步观察法

   • 看：观察电源外壳有无变形、烧焦、鼓包的电容、漏液或烧毁的元件，检查电源线是否完好。
   • 闻：闻一下有无烧焦的异味。
   • 听：通电时，内部有无异常的“滋滋”声或“啪啪”声。

2. 最小系统法

   • 目的：判断电源是否真的损坏，还是其他硬件问题。
   • 步骤：
     1. 断开所有硬件连接,只保留主板、CPU、一根内存条。
     2. 短路主板上的 PW_SW 或 PWR_BTN 针脚，尝试开机。
     3. 如果电源风扇转动,主板指示灯亮，说明电源基本正常，问题可能在其他硬件。
     4. 如果电源风扇不转,且主板无任何反应，很可能是电源故障。

3. 替换法

   这是最简单有效的方法,找一个已知正常的电源替换上去，如果问题解决，则原电源已损坏。

第四章：常见故障与维修技巧

故障现象一：完全无法开机，电源风扇不转

• 原因分析：
  1. 市电问题：插座没电、电源线损坏。
  2. 电源开关问题：电源背后的开关未打开。
  3. 主板问题：主板 PW_SW 针脚短路或主板损坏。
  4. 电源内部故障：
     • 保险丝熔断：最常见原因，通常意味着后级电路存在严重短路。
     • PFC电路或开关电路的开关管击穿：导致保险丝熔断。
     • PWM控制器损坏。
• 维修步骤：
  1. 检查外部：确认插座、电源线、电源开关正常。
  2. 测主板：用万用表测主板 PW_SW 针脚是否短路。
  3. 拆开电源：
     • 放电：找到输入端那两个大的电解电容（通常是400V左右），用带绝缘的螺丝刀或大功率电阻的引脚，将其正负极短路放电。
     • 测保险丝：用万用表电阻档测量保险丝是否导通，如果断路，说明后级有短路。
     • 查短路点：保险丝熔断后，不能直接更换新的！必须先找到短路原因，重点检查PFC电路的开关管（MOSFET）、整流桥以及主开关电路的开关管（MOSFET）是否击穿（用万用表二极管档测其三个引脚之间是否短路）。
     • 更换元件：找到击穿的元件（如MOSFET），更换同型号的元件后，再通电测试。注意：更换MOSFET时，要检查其驱动电路的电阻是否也一同烧毁。

故障现象二：电源风扇转，但电脑无法启动或反复重启

• 原因分析：
  1. PG信号问题：电源未能向主板发送稳定的PG信号。
  2. 某路电压输出异常：如 +12V 电压过低或过高，导致CPU或显卡无法工作。
  3. 负载能力下降：电源在空载或轻载时能启动，但一接上大负载（如CPU、显卡）就保护关机。
• 维修步骤：
  1. 测输出电压：这是关键！在通电状态下，用万用表直流电压档测量各路输出电压（+12V, +5V, +3.3V, -12V）是否在标准范围内。
     • +12V: 误差通常在 ±5% 以内 (即 11.4V ~ 12.6V)
     • +5V: 误差通常在 ±5% 以内 (即 4.75V ~ 5.25V)
     • +3.3V: 误差通常在 ±5% 以内 (即 3.135V ~ 3.465V)
  2. 检查反馈电路：如果某路电压异常，重点检查该路的电压反馈电路，包括采样电阻、光耦、TL431芯片是否损坏。
  3. 检查滤波电容：输出端的电解电容是老化高发区，如果电容出现鼓包、漏液或容量下降，会导致电压纹波增大，系统不稳定，更换同规格、同耐压的电容。

故障现象三：电源发出异响（高频“滋滋”声）

• 原因分析：
  1. 风扇轴承缺油或损坏：最常见原因。
  2. 电感或变压器磁芯振动：负载过重或元件本身质量问题。
• 维修步骤：
  1. 判断来源：是风扇声还是其他元件声，如果是风扇声，尝试在断电后用手拨动风扇，看是否顺畅。
  2. 润滑风扇：对于可拆风扇，在轴承处滴入少量润滑油（如缝纫机油），对于不可拆风扇，只能更换。
  3. 更换风扇：最彻底的解决方法，找一个尺寸、电压、接口相同的替换风扇。
  4. 检查负载：如果异响来自变压器，可能是电源负载过大或电源本身老化，需要进一步测试输出电压是否稳定。

第四部分：选购与维护

第五章：电源选购指南

1. 品牌与口碑：选择信誉良好的品牌（如海韵、酷冷至尊、振华、海盗船、安钛克等），质量和售后有保障。
2. 功率计算：根据你的CPU、显卡等主要硬件，使用在线电源计算器（如酷冷至尊官网的电源计算器）来估算所需功率，并留出20%-30%的余量。
3. 80 Plus认证：优先选择80 Plus铜牌或以上认证的电源，转换效率高，发热小，更稳定。
4. 接口与模组化：
   • 全模组：所有线材可拆卸，机箱内部更整洁，适合追求美观的用户。
   • 半模组：主板、CPU等主供电线不可拆，其余可拆。
   • 非模组：所有线材都固定，价格便宜，但线材可能冗余。
5. 尺寸：标准ATX电源，注意机箱是否支持。

第六章：电源日常维护

1. 定期清洁：电源是灰尘聚集的重灾区，建议每半年到一年清理一次内部灰尘，可用吹气球或压缩空气，防止灰尘影响散热和绝缘。
2. 保证良好通风：确保机箱进风和出风通畅，避免电源在高温环境下工作。
3. 避免频繁开关机：虽然电源支持频繁开关，但过于频繁的通电冲击对元件寿命不利。
4. 避免超频和过载：不要让电源长期处于满负荷或超负荷运行状态。
