LED背光源技术作为现代显示设备的核心组成部分，其发展历程、技术特点及应用场景深刻影响着电视、显示器、手机等终端产品的显示效果与用户体验，从早期的CCFL背光到如今的Mini/Micro LED背光，LED背光源技术不断突破性能边界，推动显示行业向更高对比度、更广色域、更低能耗的方向演进。
LED背光源技术的发展历程
背光源技术是液晶显示（LCD）的关键环节，其作用为液晶面板提供均匀的面光源，早期LCD多采用CCFL（冷阴极荧光灯）作为背光源，存在色域窄、功耗高、含汞不环保等问题，2000年后，LED凭借寿命长、节能、环保等优势逐渐取代CCFL，成为背光源的主流选择。

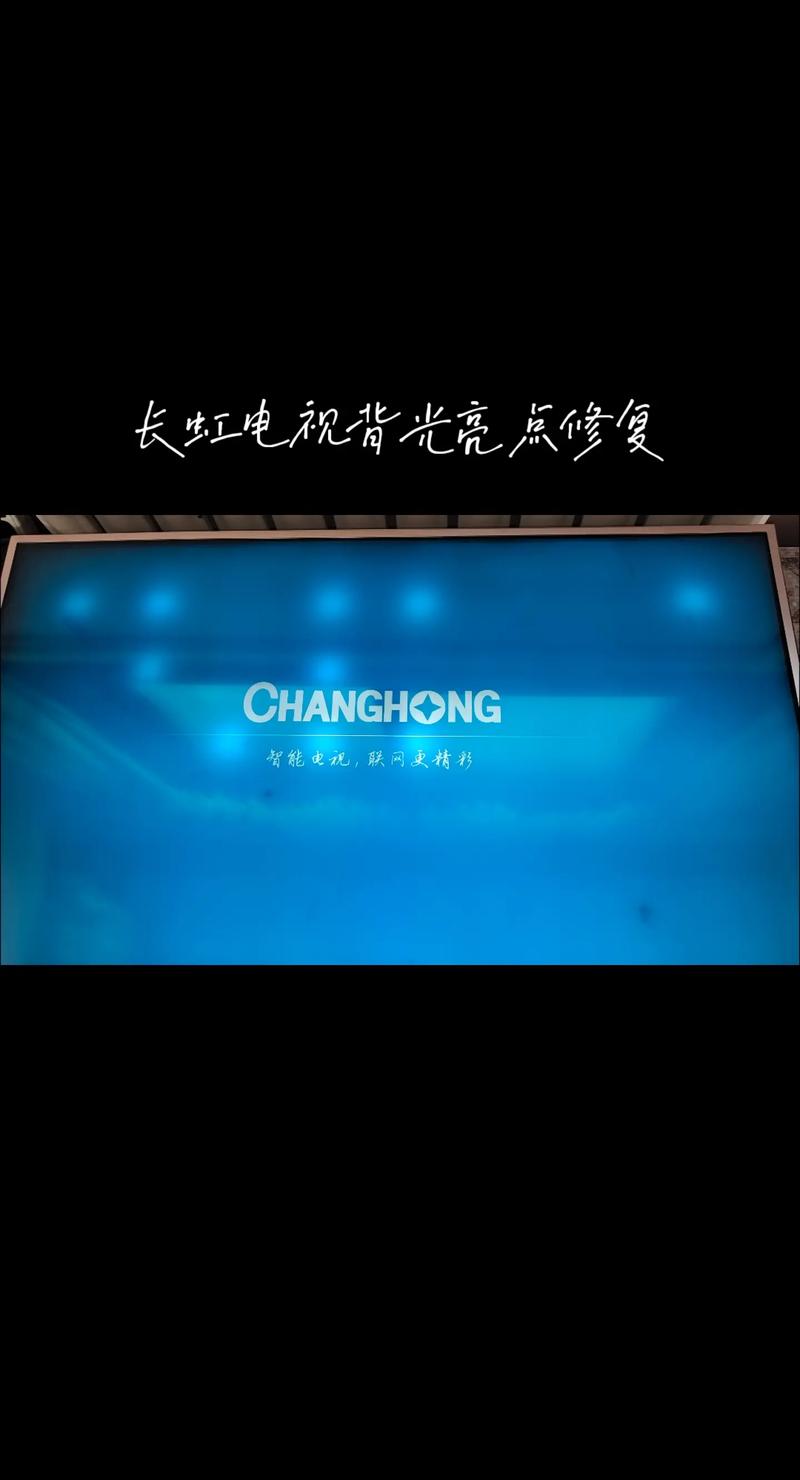

第一代LED背光源采用侧入式（Edge-lit）结构，将LED灯条设置在液晶面板边缘，通过导光板将光线均匀扩散至整个屏幕，该方案实现了超薄化设计，但存在亮度均匀性差、边缘漏光等问题，为提升显示质量，直下式（Direct-lit）背光源应运而生，将LED灯珠直接排列在液晶面板后方，通过增厚扩散板改善均匀性，同时支持分区调光，显著提高对比度，近年来，Mini LED与Micro LED背光源技术成为行业热点，通过将LED芯片尺寸缩小至0.1mm以下，实现精准分区控光与超高亮度，为8K、HDR等高端显示场景提供技术支撑。
LED背光源的核心技术原理
LED背光源的性能取决于光源模组、光学膜片、驱动电路等多方面的协同设计，其核心技术包括：
光源模组设计
LED灯珠是背光源的核心发光元件，目前主流采用蓝光芯片搭配黄色荧光粉的方案，通过调整荧光粉比例实现色温与显色性的调控，为提升光效，部分高端产品采用RGB三色LED直接激发，可实现超广色域（如DCI-P3色域覆盖率超过90%），Mini/Micro LED背光源则通过集成成千上万个微缩LED芯片，实现像素级控光，大幅减少光晕现象，提升暗部细节表现。
光学系统优化
光学膜片是提升光线利用率的关键组件，包括导光板、扩散板、增光膜、棱镜膜等，导光板通过微结构（如V型槽、网点阵列）将侧入式LED的点光源转化为面光源；扩散板则消除光线斑驳，提升均匀性；棱镜膜通过折射将光线集中至法线方向，增强亮度，近年来，纳米光学膜、量子点膜等新型材料的应用，进一步提升了色域与光效。
驱动与调光技术
LED背光源的驱动电路需满足高精度、高稳定性的要求，PWM（脉冲宽度调制）调光技术通过改变电流占空比实现亮度调节，无频闪问题；分区调光技术则通过独立控制不同区域的LED灯珠，实现动态对比度优化（如HDR场景下的局部亮度提升），Mini LED背光源的驱动IC需支持数千通道的独立控制，对信号传输与算法提出更高要求。
散热管理
LED工作时会产生大量热量，若散热不良会导致光衰加剧、寿命缩短，背光源散热设计包括金属基板（如铝基板）、石墨散热膜、均热板等结构，同时通过优化风道设计或液冷方案提升散热效率，Micro LED背光源因芯片尺寸小、发热密度高，常采用巨量转移与集成封装技术，结合主动散热系统确保稳定性。
LED背光源的技术优势与应用场景
与传统CCFL背光相比，LED背光源具备显著优势：
- 高对比度：分区调光技术可实现暗区完全关闭，对比度提升至10000:1以上；
- 广色域：量子点技术可将色域覆盖率提升至110% NTSC，满足HDR显示需求；
- 长寿命：LED寿命可达5-10万小时，是CCFL的3倍以上；
- 节能环保：能耗降低30%-50%，且不含汞等有害物质；
- 轻薄化：侧入式设计可使模组厚度控制在3mm以内，适配柔性显示等场景。
基于以上优势，LED背光源广泛应用于：
- 电视与显示器：4K/8K高端电视采用Mini LED背光，实现千级分区控光与1500nits峰值亮度；电竞显示器通过高刷新率LED背光减少拖影；
- 移动终端：智能手机采用OLED与Mini LED背光，兼顾屏占比与续航；平板电脑则通过侧入式背光实现轻薄设计；
- 车载显示：Mini LED背光应对强光环境下的可视性需求，支持曲面屏与异形显示；
- 专业领域：医疗显示器通过高色准（ΔE<2）背光确保影像准确性；工业控制屏采用宽温域LED适应复杂环境。
技术挑战与未来趋势
尽管LED背光源技术已较为成熟，但仍面临成本高、巨量转移良率低、光学设计复杂等挑战，未来发展趋势包括：
- Micro LED量产突破：通过巨量转移、芯片修复等技术降低成本，推动Micro LED在超大屏、AR/VR等领域的应用；
- 智能化调光：结合AI算法实时分析画面内容，动态优化分区亮度与色温，提升视觉舒适度；
- 柔性与透明化：基于柔性基板的LED背光源可折叠、可卷曲，适配未来显示形态；透明背光则用于智能窗户、HUD等场景；
- 光通信融合：LED背光源与Li-Fi技术结合，实现显示与数据传输功能一体化。
相关问答FAQs
Q1：Mini LED与Micro LED背光源的主要区别是什么？
A1：Mini LED与Micro LED的核心区别在于芯片尺寸与集成度，Mini LED芯片尺寸通常在0.1-0.2mm之间，采用表面贴装技术（SMT），需数千颗灯珠组成模组；Micro LED芯片尺寸小于0.1mm，需通过巨量转移技术将微缩芯片直接驱动到基板上，可实现百万级像素集成，Micro LED在亮度、对比度、功耗等方面更优，但成本与工艺难度远高于Mini LED，目前多应用于高端商用与专业显示领域。
Q2：量子点技术在LED背光源中的作用是什么？
A2：量子点技术是一种纳米半导体材料，在LED背光源中主要作为光转换层，当蓝光LED激发量子点时，量子点可根据尺寸发出不同波长的红光或绿光，从而拓宽色域，与传统荧光粉相比，量子点具有色纯度高（半峰宽窄）、发光效率高等特点，可使LED背光源的色域覆盖率提升至110% NTSC以上，显著提升HDR显示效果，目前量子点膜片（如QDEF）已成为高端电视与显示器的标配方案。
