- 如何更高效地发送数据？ (下行)
- 如何让多个用户同时共享资源，互不干扰？ (上下行)
下面我们将从核心概念、下行技术和上行技术三个层面进行阐述。
（图片来源网络，侵删）

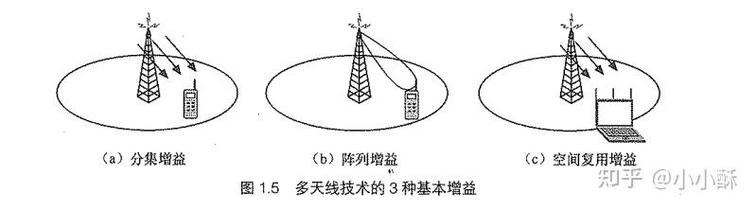

核心概念：MIMO与波束赋形
在介绍具体技术前,必须先理解两个最基础也最重要的概念。
MIMO (Multiple-Input Multiple-Output) - 多入多出
MIMO是现代无线通信的基石,它通过在发射端和接收端使用多根天线，利用空间维度来提升通信性能。
- 原理：想象一下，在一个嘈杂的房间里，你和两个人说话，如果只用一个耳朵（单天线），你可能会混淆他们的声音，但如果你用两个耳朵（双天线），你的大脑就能利用声音到达两个耳朵的微小时间差和音量差，来“分离”并听清两个人的对话，MIMO做的就是类似的事情，但更复杂。
- 主要目的：
- 提高数据速率：通过在相同频谱资源上并行传输多路数据流（称为“空间流”），2x2 MIMO理论上可以单次传输两路数据，速率是1x1 MIMO的两倍，这被称为空间复用。
- 增强覆盖和可靠性：通过多根天线发送相同或经过编码的数据的副本，接收端可以利用多径效应（信号的反射和延迟），将来自不同路径的信号叠加起来，从而增强信号强度，抵抗衰落，这被称为分集，如发射分集、接收分集。
波束赋形
波束赋形是一种更高级的信号处理技术,它不是向所有方向广播信号，而是通过精确控制每根天线信号的相位和幅度，将信号能量“聚焦”或“对准”特定的用户设备。
- 原理：就像手电筒，普通天线（如全向天线）就像一个没有聚光灯罩的手电筒，向四周均匀发光，能量分散，而波束赋形天线则像一个加了聚光灯罩的手电筒，将所有光束都精准地照射到目标上，使目标区域更亮，同时减少对旁边区域的干扰。
- 主要目的：
- 提升信号强度：将能量集中给目标用户，大幅提高其接收信噪比。
- 减少干扰：能量不“泄露”给其他用户，从而降低了小区内和小区间的干扰。
- 扩大覆盖范围：在边缘用户处也能获得较好的信号质量。
LTE 下行天线技术
LTE下行链路（从基站到手机）是频谱资源最紧张、用户需求最集中的地方，因此天线技术也最为复杂和强大。
（图片来源网络，侵删）
下行MIMO技术
-
发射分集：
- 应用场景：在信道条件较差（如用户在小区边缘、高速移动）时使用。
- 工作方式：基站将同一个数据流，通过不同的预编码矩阵（如SFBC, FSTD）从多根天线发射出去，手机接收到多个经过扰动的信号副本后，再进行合并解码，有效对抗衰落，提高可靠性。
- 天线配置：2x2, 4x2等。
-
空间复用：
- 应用场景：在信道条件好（如用户靠近基站、静止或低速移动）时使用，用于最大化峰值速率。
- 工作方式：基站将不同的数据流（如流1和流2）同时从多根天线发射出去，手机必须配备多根接收天线，利用信道状态信息将这两股混合的信号完美地分离开来，LTE支持到 Layer 4（即4层空间流，理论上速率是单流的4倍）。
- 天线配置：2x2, 4x2, 4x4等。
-
闭环空间复用：
- 这是空间复用的一种增强版,手机会实时测量信道，并将一个叫做预编码矩阵指示符的反馈信息发送给基站，基站根据这个PMI来调整发射信号的“形状”，使其与当前信道特性最匹配，从而最大化复用的增益和可靠性。

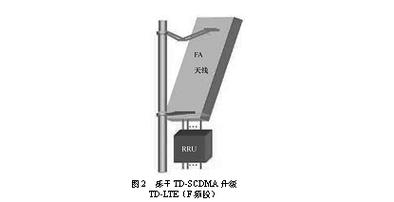

下行波束赋形技术
这是LTE-Advanced（Rel-8之后）引入的关键技术，尤其适用于TDD系统。
（图片来源网络，侵删）
- 原理：基站利用上行链路（手机到基站）探测到的信道信息，精确计算出下行波束的赋形向量，将能量聚焦到特定用户。
- 主要技术：
- 3D-BF (3D Beamforming)：不仅进行水平方向的波束赋形，还进行垂直方向的波束赋形，这使得基站可以像“探照灯”一样，精准地覆盖高楼的不同楼层，解决了传统宏站对高层建筑的“灯下黑”问题，同时大大降低了干扰。
- MU-MIMO (Multi-User MIMO)：这是波束赋形与空间复用的结合，基站可以将不同的波束同时“对准”小区内不同的用户（用户A在左边，用户B在右边），由于波束间的隔离度很高，用户A和B可以在同一时间、同一频段上传输数据而互不干扰，这极大地提升了小区的总容量和频谱效率。
- 天线配置：波束赋形通常需要更多的天线，如8天线、16天线甚至更多，大规模MIMO（Massive MIMO，64/128天线）是5G的核心，但在LTE的Advanced Pro和5G NR中已广泛部署。
LTE 上行天线技术
上行链路（从手机到基站）的挑战与下行不同，手机尺寸小、功耗受限，通常只能配置1或2根天线，天线技术的重点放在了基站侧。
上行接收分集
- 原理：这是最基础、最普遍的上行技术，手机只有1根或2根天线发射信号，但基站有多根天线（如4x2、4x4配置）。
- 工作方式：基站从多根天线接收到来自同一个手机的信号副本，由于信号到达不同天线的路径不同，基站可以通过先进的接收机算法（如MRC - 最大比合并）将这些信号叠加起来，从而：
- 提升上行信号质量,增强手机到基站的覆盖。
- 提高上行链路的可靠性,抵抗衰落。
上行空间复用
- 应用场景：适用于手机支持多天线的情况（如一些CPE、数据卡或高端手机）。
- 工作方式：如果一个手机配备了2根或更多天线，它可以同时向基站的多个天线发送不同的数据流，基站通过其多天线接收能力来分离这些数据流，从而提高单个用户的上行峰值速率。
- 限制：由于绝大多数手机是单天线设备，此技术的应用范围远小于下行空间复用。
上行波束赋形
- 原理：在上行，波束赋形是接收端（基站）对来自发射端（手机）的信号进行处理。
- 工作方式：基站利用其多天线阵列，对来自手机的多径信号进行“相干合并”，它会调整每个天线接收信号的权重，使得来自手机方向的信号相位对齐、同相叠加，而来自其他方向的干扰信号则被抑制。
- 效果：这等效于为手机的上行信号创造了一个“高增益”的接收通道，极大地提升了基站的接收灵敏度，从而增强了上行覆盖，并降低了手机发射所需的功率，节省了电量。
总结与演进
| 技术类型 | 主要技术 | 核心思想 | 主要目的 | 典型应用场景 |
|---|---|---|---|---|
| 下行 | 发射分集 | 发送数据副本 | 增强可靠性，对抗衰落 | 小区边缘、高速移动用户 |
| 空间复用 | 并行发送多路数据 | 提高峰值速率 | 信道条件好的近处用户 | |
| 波束赋形 | 信号能量聚焦 | 提升覆盖、容量、降低干扰 | 高层建筑、热点区域、MU-MIMO | |
| 上行 | 接收分集 | 接收数据副本并合并 | 增强上行覆盖和可靠性 | 所有场景，LTE标配 |
| 空间复用 | 手机多天线并行发送 | 提高单用户上行速率 | 支持多天线的终端（如CPE） | |
| 波束赋形 | 基站对上行信号合并 | 提升上行覆盖，降低手机功耗 | 所有场景，提升边缘性能 |
演进趋势：
- 从2D到3D：天线技术从水平面的覆盖优化，发展到垂直面的精细控制（3D-BF）。
- 从单用户到多用户：从服务单个用户的MIMO，发展到服务多个用户的MU-MIMO，系统容量得到数量级的提升。
- 从普通MIMO到Massive MIMO：天线数量从4根、8根激增到64根、128根，波束赋形的精度和效果达到极致，是5G NR实现超大带宽和超低时延的关键。
LTE的上下行天线技术是一个复杂的体系,通过灵活运用MIMO和波束赋形及其各种组合，在有限的频谱资源上实现了用户体验的巨大飞跃，并为5G的进一步发展奠定了坚实的基础。
