lcr 电桥技术性能

LCR电桥作为电子测量领域的关键仪器,主要用于电感(L)、电容(C)和电阻(R)等元件参数的精确测量,其技术性能直接决定了测量结果的准确性和可靠性,以下从多个维度详细解析LCR电桥的核心技术性能。

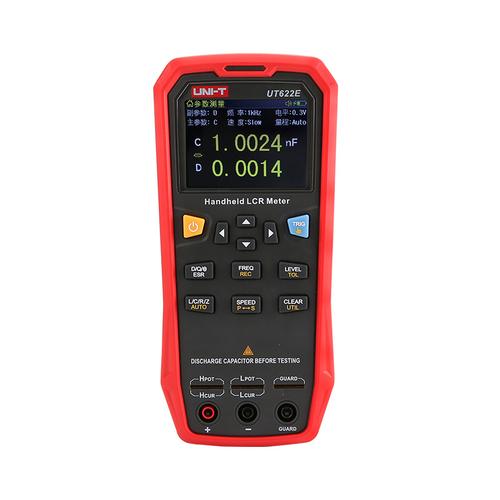

lcr 电桥技术性能-图1
(图片来源网络,侵删)

测量精度与分辨率

测量精度是LCR电桥最核心的性能指标,通常以百分比(% of reading)+百分比(% of range)或绝对误差(如±0.01%)表示,高精度电桥在1 kHz测试频率下,基本精度可达±0.05%,而高端实验室级电桥精度甚至可达±0.01%,分辨率则反映了仪器能够识别的最小参数变化,例如电容分辨率可达0.1 fF(飞法),电感分辨率可达0.1 nH(纳亨),电阻分辨率可达0.1 mΩ(毫欧),精度受多种因素影响,包括内部标准器的稳定性、测量电路的噪声抑制能力以及校准技术的有效性,现代LCR电桥通常采用四线制或五线制测量法,通过消除导线电阻和接触电阻的影响,进一步提升小参数测量的精度。

频率范围与测试信号电平

频率范围决定了电桥的应用场景,通用型LCR电桥的频率通常覆盖20 Hz至1 MHz,而高频电桥可扩展至数GHz甚至更高,不同频率下的元件特性差异显著,例如电容的介质损耗、电感的Q值均随频率变化,因此宽频率范围能更全面表征元件性能,测试信号电平(即施加到被测元件上的电压或电流幅度)同样关键,一般范围从0.01 V到2 V可调,或电流从0.1 mA到100 mA可调,过高的信号电平可能导致元件饱和或非线性效应,而过低的电平则易受噪声干扰,因此可调信号电平适用于对不同类型元件(如陶瓷电容、电解电容、铁氧体电感)的优化测试。

测量参数与功能

LCR电桥不仅能直接测量L、C、R值,还能衍生出多种关键参数:

  • 损耗因数(D)与品质因数(Q):D反映元件的能量损耗(如电容的介质损耗、电感的线圈损耗),Q为D的倒数,衡量元件储能效率。
  • 等效串联电阻(ESR)与等效并联电阻(EP):用于评估电容、电感的损耗特性,对电源滤波、高频电路设计尤为重要。
  • 阻抗(Z)与相位角(θ):全面表征元件的复数阻抗特性,θ=0时为纯电阻,θ=90°时为纯电抗。
    高端电桥还支持直流偏置功能(施加直流电压/电流以模拟实际工作条件)、自动排序(筛选超出容差范围的元件)、连续扫描(频率/电平扫描下的特性分析)等,满足自动化生产线和研发场景的复杂需求。

测量速度与稳定性

测量速度指完成单次测试的时间,从毫秒级(如1 ms)到秒级不等,高速测量适用于生产线上的快速分拣,而高稳定性则要求仪器在长时间工作中保持精度,通常通过内部温度补偿、低老化率标准器实现,精密电桥的年稳定性可达±0.01%,确保长期测量的重复性,测量速度与稳定性往往存在权衡,高速模式下可能牺牲部分精度,而高精度模式通常需要更长的积分时间以抑制噪声。

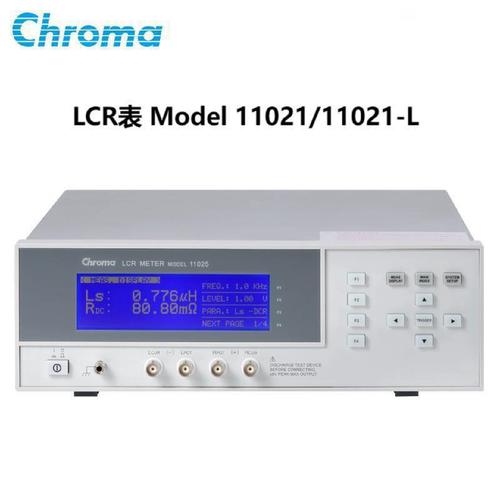

lcr 电桥技术性能-图2
(图片来源网络,侵删)

阻抗范围与测量能力

LCR电桥的阻抗测量范围通常覆盖1 mΩ至100 MΩ,甚至更宽,不同阻抗范围下需选择合适的测试频率和信号电平:低阻抗(如<1 Ω)测量时,需关注导线电阻和接触电阻的影响;高阻抗(如>1 MΩ)测量时,需防止漏电流和噪声干扰,部分电桥还支持“开路/短路校准”,通过软件补偿消除测试夹具的残余参数(如夹具电容、电感),进一步提升小信号测量的准确性。

接口与自动化能力

现代LCR电桥标配GPIB、RS-232、USB或LAN接口,支持与计算机、自动化测试系统的集成,便于远程控制、数据记录和统计分析,配合专业软件,可构建自动化测试流程,例如批量元件的参数统计、SPICE模型提取等,显著提升研发和测试效率。

环境适应性

环境因素如温度、湿度、电磁干扰(EMI)会影响测量精度,高性能LCR电桥通常在-10℃至50℃温度范围内保证精度,并具备良好的电磁屏蔽设计,部分工业级电桥还具备抗震、防尘能力,适应恶劣的生产环境。

LCR电桥关键技术性能对比表

性能指标 通用型电桥 精密型电桥 高频型电桥
测量精度(1 kHz) ±0.1%~±0.5% ±0.01%~±0.05% ±0.1%~±1%(高频段)
频率范围 20 Hz~100 kHz 20 Hz~1 MHz 1 MHz~3 GHz
信号电平范围 1 V~2 V 01 V~2 V 01 V~1 V
电容分辨率 1 pF 1 fF 1 pF(高频段)
电感分辨率 1 nH 1 nH 1 nH(低频段)
关键功能 基本L/C/R测量 直流偏置、排序、扫描 S参数测量、阻抗分析

相关问答FAQs

Q1:LCR电桥的测量精度为什么会有频率依赖性?
A1:元件的参数(如电容的介质损耗、电感的感抗)随频率变化,而LCR电桥的内部电路(如运算放大器、标准电阻器)在不同频率下的响应特性(如带宽、相位误差)也存在差异,高频下的寄生参数(如分布电容、引线电感)影响更为显著,导致测量精度随频率升高而下降,高精度电桥通常会在不同频段进行校准,并针对高频应用优化电路设计。

Q2:如何选择适合的LCR电桥测试信号电平?
A2:测试信号电平的选择需根据被测元件的类型和实际工作条件确定:

  • 电容:陶瓷电容(X7R、X5R等)需在低电平(如0.1 V)下测试,避免电压依赖性导致的测量偏差;电解电容需接近实际工作电压(如1 V)以准确评估ESR。
  • 电感:铁氧体电感需在低电平(<0.3 V)下测试,防止磁饱和;空心电感可适当提高电平以增强信噪比。
  • 电阻:功率电阻需确保信号电平不超过其额定功率,而精密电阻则需在低电平下减少自热效应。
    建议参考元件规格书或通过实验验证,选择既能保证测量稳定性又接近实际工况的电平。
