【核心警告：安全第一！】
在开始任何操作之前,请务必牢记：
（图片来源网络，侵删）
- 致命高压：即使电源已经关机并拔掉插头，其内部的大电容（通常是那个圆柱形的、最显眼的）中仍然储存着足以致命的高压电，在维修前，必须对其进行放电操作。
- 专业维修：如果您没有电子维修基础和万用表等工具，强烈建议不要自行维修，开关电源结构复杂，故障排查需要专业知识，如果电源故障严重（如烧毁、有焦糊味），直接更换新电源是最安全、最经济的选择。
【台式机开关电源维修核心思路】
维修开关电源，遵循“由外到内、由简到繁、先静后动”的原则。
第一步：初步检查与外观判断（“望闻问切”）
- 观察：
- 检查电源外壳是否有严重变形、烧焦的痕迹。
- 查看内部电路板是否有明显的烧毁元件、电容鼓包/漏液、电阻发黑等。
- 检查输入/输出线缆是否有破损。
- 闻：
闻一下电源内部是否有焦糊味,这是元件烧毁的强烈信号。
- 问：
了解电源的故障现象：是开机没反应？还是电脑频繁重启、蓝屏？或者是特定硬件（如显卡、硬盘）供电不足？
（图片来源网络，侵删）
第二步：安全准备——强制放电（最重要的一步！）
- 断开电源：将电源线从主机和插座上拔下。
- 打开外壳：拧下电源外壳的螺丝，小心地取下外壳，注意有些电源的散热风扇是卡住的,不要用蛮力。
- 找到主电容：在电路板上找到那个最大的、圆柱形的电容，通常是400V/220μF或450V/470μF规格。
- 使用工具放电：
- 安全方法：使用一个带有绝缘手柄的螺丝刀或专用放电工具，同时接触到电容的两个引脚，进行短路放电，你会看到火花并听到“啪”的一声。
- 万用表方法：将万用表调到直流电压档（如1000V），红黑表笔分别接到电容的两个引脚上，等待电压读数下降到接近0V（如1V以下）。
- 再次确认：放电后，用万用表再次测量电容两端电压,确保已完全放电。
第三步：静态测量（不通电检查）

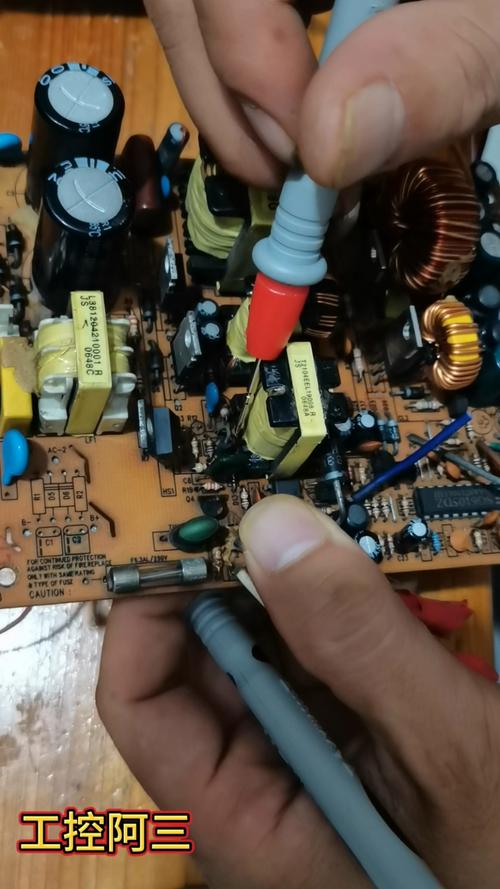

在确保完全放电后，用万用表在断电状态下测量关键元件,排查短路或开路故障。
- 测量输入端保险丝：
- 找到电源板输入端的保险丝（通常是一个玻璃管或绿色方块）。
- 用万用表的电阻档（通断档或低阻值档）测量其两端，如果阻值无穷大（蜂鸣器不响），说明保险丝已熔断。保险丝熔断通常意味着后面电路存在严重短路故障,不能直接更换新保险丝就通电！
- 测量整流桥：
保险丝完好后，测量整流桥（四个二极管组成的桥堆）的四个引脚，用二极管档测量，正向应有0.5V左右的压降，反向应显示无穷大，如果任何两个引脚正反向都导通,说明整流桥击穿短路。
（图片来源网络，侵删） - 测量主滤波电容：
用电容档或二极管档测量电容是否正常，如果电容鼓包、漏液或用二极管档测量时正反向电阻都很小,说明电容损坏。
- 测量开关管（MOSFET）：
- 开关管是电源的核心，也容易损坏，用万用表的二极管档测量其三个引脚（G栅极、D漏极、S源极），通常D-S之间正反向都不导通，G-S之间也类似，如果D-S之间正反向都导通，说明开关管已击穿短路。开关管击穿通常也伴随着周边元件（如电阻、IC）的损坏。
第四步：通电测试（动态测量）——【高风险操作】
如果静态测量没有发现明显的短路故障（如保险丝完好），可以尝试通电测试,但必须做好万全准备！
- 制作“假负载”：
- 为了安全，不建议直接接主板，可以制作一个“假负载”来测试电源的各路输出是否正常。
- 最简单的假负载：用大功率水泥电阻（如5W、10W）或汽车灯泡，模拟不同硬件的功耗。
- +5VSB (待机电压)：用一个10Ω/5W电阻,电压应为5V。
- +5V：用一个2Ω/10W电阻,电压应为5V。
- +12V：用一个1Ω/20W电阻（或两个2Ω电阻并联）,电压应为12V。
- +3.3V：用一个3Ω/10W电阻，电压应为3.3V。
- 将假负载连接到电源的对应输出接口上（如24PIN主板接口）。
- “软启动”或“点灯”测试：
- 方法一（推荐）：将电源的24PIN主接口上的
绿线（PS-ON，开机信号）和任一黑线（地线）用一根导线短接起来，这样，电源就会启动,风扇转动。 - 方法二：短接电源开关的接线柱（如果电源是独立开关的）。
- 方法一（推荐）：将电源的24PIN主接口上的
- 测量输出电压：
- 在通电状态下，用万用表的直流电压档，小心地测量各输出端子的电压（红表笔接颜色线，黑表笔接任意黑线）。
- +3.3V, +5V, +12V, -12V, +5VSB 等电压是否在正常范围内,且稳定无波动。
- 如果某一路电压严重偏离或为0,说明该路输出电路有故障。
第五步：故障定位与修复
根据测量结果,定位故障区域：
- 保险丝熔断 + 整流桥/开关管击穿：这是最常见的故障，需要更换损坏的元件，并仔细检查其驱动电路、PWM控制芯片（如UC384X系列）及周边电阻电容是否也受损。
- 保险丝完好，但无电压输出：问题可能出在PWM控制芯片、启动电路、反馈电路或保护电路上，需要对照电路图,逐级排查。
- 电压不稳或带载能力差：通常是滤波电容性能下降、或某路整流二极管/肖特基二极管性能不良导致。
【优质维修视频推荐】
视频是学习维修的最佳方式，建议多看几个,理解思路。
综合入门与经典案例（强烈推荐）
- UP主： 电子维修狮
- 示例：
电脑电源维修教程 从入门到精通或台式机电源打不开？教你一步步修好它！ - 推荐理由： 这位UP主的视频非常系统，讲解清晰，从安全须知、工具使用到故障排查思路、具体维修案例都讲得非常透彻，适合零基础入门，是学习电源维修的绝佳资源,他的视频会涵盖上面提到的所有关键步骤。
具体故障案例分析
- UP主： 家电维修哥
- 示例：
电脑电源不启动，一招教你修好或电源维修：保险丝熔断的修复全过程 - 推荐理由： 专注于具体的维修案例，视频节奏快，直奔主题，如果你想看某个特定故障（如“保险丝熔断”）的维修过程,搜索他的相关视频会很有帮助。
高级技巧与原理讲解
- UP主： 电路城
- 示例：
开关电源工作原理深度剖析或电脑电源PWM控制器UC3844维修技巧 - 推荐理由： 如果你想深入理解开关电源的工作原理，而不仅仅是“照着修”，可以看这类视频，它们会讲解拓扑结构、PWM控制原理等，有助于你从根本上理解故障原因,提升维修水平。
B站/YouTube 搜索关键词
在B站或YouTube上直接搜索以下关键词,可以找到大量相关视频：
台式机电源维修电脑电源维修教程ATX power supply repair开关电源维修电源保险丝熔断维修电源不启动维修
观看视频时注意：
- 安全模仿：视频中老师傅操作熟练,但你必须把安全放在第一位。
- 理解思路：不要只学“换哪个元件”，更要学“为什么换”,学习他的排查逻辑。
- 图文结合：可以搜索对应电源型号的“电路图/Schematic Diagram”，结合视频和图纸学习,效果更佳。
台式机开关电源维修是一个技术活，需要理论知识和实践经验，对于新手，建议从观察简单的故障（如电容鼓包）开始,逐步尝试。
再次强调，安全永远是第一位，如果对任何步骤没有把握，或者发现内部元件损坏严重，最明智的选择是购买一个新电源，现在的新电源价格不贵，且效率高、噪音小、有质保,远比冒着生命风险维修一个旧电源要划算。
