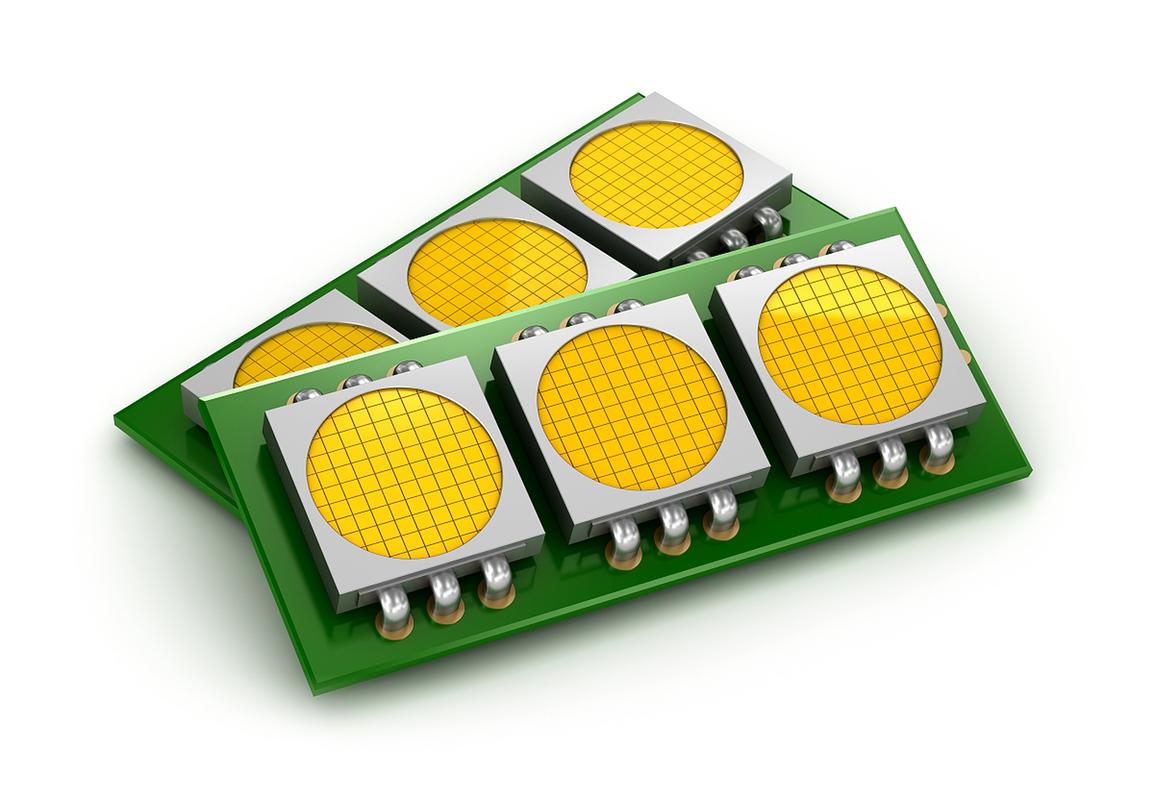

LED封装技术的前景极其广阔，但正处在一个深刻的变革期，它不再是简单的“将芯片包起来”的工序，而是向“光引擎”、“光模组”甚至“光解决方案”的方向演进，是决定LED最终性能、成本、应用场景和用户体验的核心环节。
（图片来源网络，侵删）
其前景可以从以下几个维度来分析：
核心发展趋势：驱动封装技术前进的引擎
LED封装的未来发展主要由以下几个关键趋势驱动：
集成化与模组化
这是当前最主流的趋势，为了满足下游客户（如照明、显示屏、车灯厂商）对“即插即用”和简化供应链的需求，封装厂商不再只提供单一的灯珠或支架,而是提供高度集成的光模组。
- 技术形态： 将多个LED芯片、驱动电路、散热基板、光学透镜、甚至传感器（如环境光、色温传感器）等集成在一个封装体内,形成一个完整的功能模块。
- 优势：
- 简化系统设计： 灯具厂商无需再进行复杂的LED排布、焊接和驱动匹配,大大缩短了产品开发周期。
- 提高可靠性： 封装厂在专业环境下进行集成,减少了人工焊接带来的不良率和可靠性风险。
- 标准化与定制化并行： 可以提供标准化的通用模组,也可以根据客户需求进行快速定制。
- 前景： LED封装将越来越像一个“黑匣子”，客户只需要输入电压、电流、亮度、色温等参数，就能获得符合要求的光输出。“封装即系统”将成为常态。
高密度与小型化
随着Mini LED和Micro LED的崛起,对封装技术提出了前所未有的挑战和机遇。
（图片来源网络，侵删）

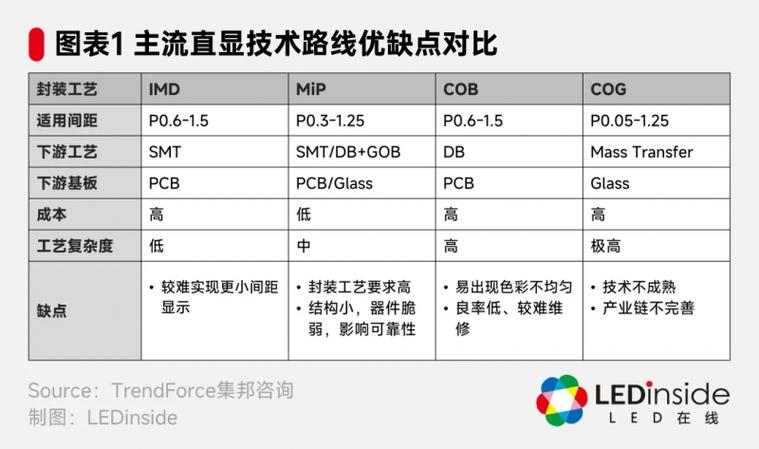

- Mini LED封装： 间距在0.2mm-0.5mm之间，需要解决高密度下的光色均匀性、可靠性、散热和巨量转移（部分工艺）等问题，COB（Chip on Board）和COG（Chip on Glass）是主流技术方向。
- Micro LED封装： 间距小于0.1mm，是终极显示技术，其核心瓶颈在于巨量转移、巨量键合和修复，封装技术在此过程中扮演着至关重要的角色，直接决定了Micro LED的量产成本和良率。
- 前景： 封装技术是Mini/Micro LED从概念走向大规模商用的“临门一脚”，谁能率先突破高密度、高良率的封装工艺，谁就能在这场技术革命中占据主导地位，这不仅应用于显示屏，也适用于高端车灯、AR/VR等新兴领域。
智能化与传感融合
LED正从一个单纯的“发光体”演变为一个“智能感知终端”。
- 技术形态： 将LED与各类传感器（如可见光通信VLC、距离传感器、环境光传感器、生物传感器等）集成在同一封装内。
- 应用场景：
- 智能照明： LED灯可以感知人的存在、活动，自动调节亮度和色温，甚至实现健康照明（如模拟日出日落节律）。
- 可见光通信（Li-Fi）： 利用LED的高速闪烁来传输数据，速度可达Gbps级别，且无电磁干扰,安全性高。
- 车用雷达： 通过发射和接收红外光，实现短距离的障碍物探测，用于自动泊车、盲区监测等。
- 前景： “光通信+光感测”将成为高端LED封装的标配，这极大地拓展了LED的应用边界,使其成为物联网和智慧城市的关键感知节点。
高效散热与可靠性
随着LED功率密度的不断提高,散热和可靠性始终是封装技术的生命线。
- 技术方向：
- 新材料应用： 使用高导热系数的基板材料（如陶瓷、金属基复合材料MCPCB、复合金属基板），以及高导热的封装胶水（如硅树脂、环氧树脂改性）。
- 结构创新： 优化封装结构，增加散热面积，设计更合理的散热通道，倒装芯片封装、Flip-Chip技术通过焊球直接将热量导出,散热效率远高于传统正装。
- 前景： 散热技术直接决定了LED的光效、寿命和光衰，在高功率照明、车灯、植物工厂等对散热要求苛刻的领域,先进的散热封装技术是核心竞争力。
光学设计的精细化
光的质量不仅取决于芯片,更取决于封装后的光学表现。
- 技术方向：
- 自由曲面透镜： 利用光学仿真软件设计非球面、自由曲面透镜，实现对光线的精确控制，实现特定角度、均匀度、光斑形状的光型输出。
- 二次光学设计： 在封装体内部或外部增加微透镜阵列、反射杯等结构,提高光效和光型质量。
- 色度均匀性控制： 尤其对于RGB和全彩显示屏，如何保证每个像素点的颜色一致性是封装的关键挑战,需要精确的芯片配光和混光技术。
- 前景： 光学设计将更加个性化、场景化，为会议室灯设计防眩光、高显指的光型；为车灯设计精确的近光/远光光型；为植物工厂设计特定波段的光谱配比。

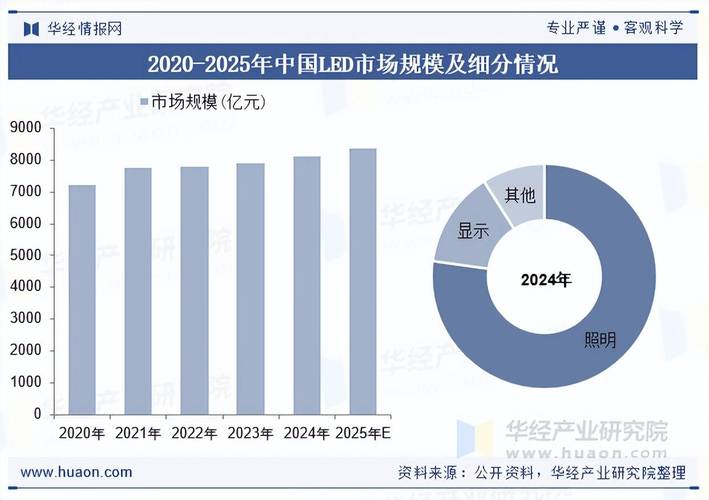

主要应用领域的前景展望
LED封装技术的进步,直接推动了其在各个应用领域的渗透和升级。
（图片来源网络，侵删）
-
通用照明：
- 前景： 市场趋于成熟，但竞争激烈，未来的增长点在于智能照明、健康照明和商业/工业照明，封装技术将向高光效、高显色指数、长寿命、可调光调色温的集成化模组方向发展。
-
显示屏：
- 前景： 这是封装技术变革最剧烈的领域。Mini/Micro LED正在逐步蚕食传统小间距LED和LCD的市场份额，封装技术是决定其成本和性能的关键,未来几年将是技术路线竞争和价格战白热化的阶段。
-
汽车照明：
- 前景： “灯光即设计”，汽车正从一个交通工具变为“第三生活空间”，对车灯的要求从“照亮”变为“交互”。ADB（自适应远光）、DRL（日间行车灯）、交互式灯光秀等功能需要LED封装具备高亮度、高可靠性、精细光学设计和智能化控制能力,这是利润率最高的应用领域之一。
-
红外与紫外LED：
- 前景： 这是一个高速增长的“隐形”市场。
- 红外： 应用于生物识别（人脸/指纹识别）、监控、夜视、医疗美容等。
- 紫外： 应用于杀菌消毒、固化（3D打印、工业涂装）、医疗、植物生长等。
- 封装技术需要解决特定波段下的材料稳定性和效率问题,前景广阔。
- 前景： 这是一个高速增长的“隐形”市场。
-
新兴应用：
- AR/VR/MR头显： Micro LED被视为下一代显示技术的终极方案，其微型化、高亮度、低延迟的特性完美契合AR/VR的需求,但封装是最大的量产障碍。
- 植物工厂： 需要封装技术提供特定光谱配比的LED模组，实现精准的植物补光,提高产量和品质。
- 可见光通信： 在对电磁敏感的场所（如飞机、医院、工厂）替代Wi-Fi,市场潜力巨大。
面临的挑战
尽管前景光明,LED封装技术也面临诸多挑战：
- 成本压力： 特别是Mini/Micro LED的巨量转移和修复成本依然高昂,是其大规模普及的主要障碍。
- 技术壁垒： 高端封装涉及光学、材料学、热力学、精密制造等多学科知识,技术门槛极高。
- 供应链整合： 封装厂需要与芯片厂、设备厂、材料厂、下游应用厂深度协同,形成强大的生态系统。
- 标准缺失： 尤其在智能化和模组化领域，统一的行业标准尚未完全建立,存在一定的混乱。
LED封装技术的前景，是“机遇与挑战并存”的生动写照。
它已经从一个劳动密集型的后端工序，演变为一个技术密集、资本密集、知识密集的核心环节，未来的赢家，将不再是简单的产能竞争者，而是能够整合材料、光学、热学、电子和软件技术，为客户提供高附加值、智能化、系统化光解决方案的创新型企业。
对于行业参与者而言，必须紧跟集成化、微型化、智能化、精细化的浪潮，加大研发投入，突破关键瓶颈，才能在激烈的市场竞争中立于不败之地，并共同开启一个更加智能、高效、多彩的“光”时代。
