第一部分：维修前的准备工作与安全须知
-
安全第一！

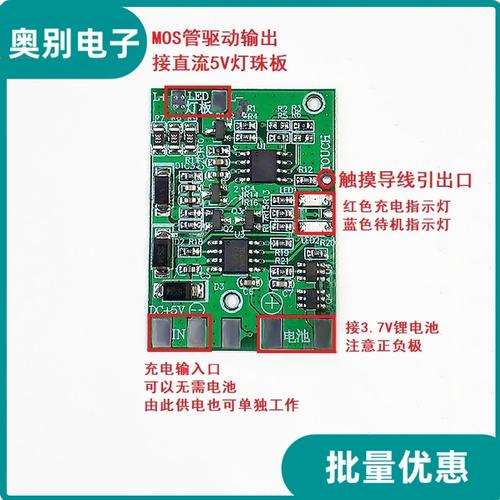

（图片来源网络，侵删）- 断电！ 在进行任何操作前，务必将台灯插头从插座上拔下，即使是低压部分，大电容也可能在断电后一段时间内储存高压电,有触电风险。
- 放电： 如果您看到电路板上体积较大的圆柱形或方形电容（通常标有400V等字样），在断电后等待几分钟，或用带绝缘手柄的螺丝刀将其两个引脚短路,确保其已完全放电。
- 防静电： 人体静电可能损坏精密的触摸芯片或MCU，建议佩戴防静电手环，或者在触摸电路板前，先触摸一下金属水管等接地物体,释放自身静电。
-
工具准备
- 万用表： 必备！用于测量电压、电阻、通断。
- 电烙铁和焊锡丝： 用于拆卸和焊接元件。
- 吸锡器/吸锡线： 用于拆下元件。
- 放大镜： 帮助观察细小的焊点和元件。
- 小螺丝刀、镊子： 辅助工具。
- 替换元件： 如果可能，准备一些常见的易损件，如滤波电容、稳压IC、桥堆等。
-
了解工作原理（有助于分析问题）
- 电源部分： 将220V交流电转换为低压直流电（通常是5V或12V），供给后续的控制电路，这部分通常包含一个变压器、一个整流桥 和几个滤波电容。
- 触摸感应部分： 核心是一个触摸IC或一个微控制器，当手指触摸到金属感应片时，人体的电容变化被IC检测到,从而触发一个信号。
- 控制与驱动部分： 接收触摸信号后，MCU会改变输出给LED驱动电路的信号（通常是PWM脉宽调制信号），从而实现开关、调光、变色等功能。
第二部分：故障诊断与维修流程（由简到繁）
遵循“先外后内，先简后繁，先电源后负载”的原则。
外观检查（“望、闻、问”）
-
看：

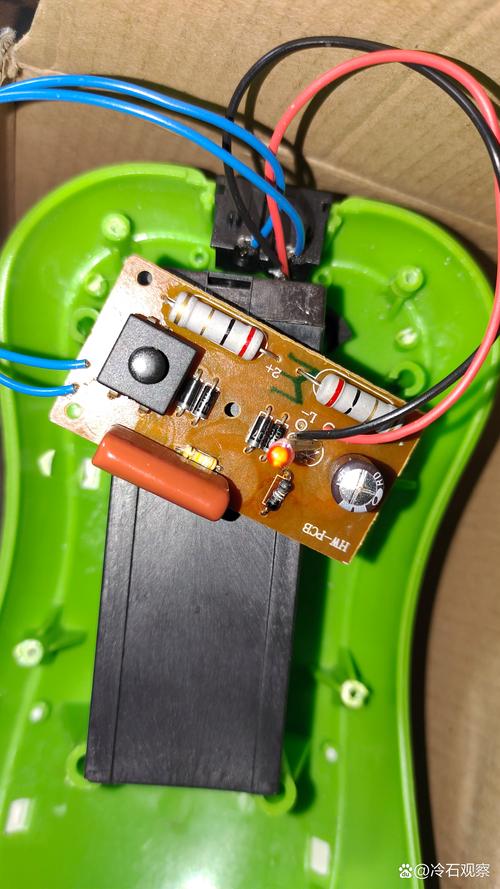

（图片来源网络，侵删）- 保险丝： 查看电路板上的保险丝（通常是一个小玻璃管或贴片元件）是否烧断，如果烧黑或熔断,说明电源部分存在严重短路。
- 电容： 查看电容是否有“鼓包”、“漏液”或“炸裂”的现象，这是电容损坏的典型特征,非常常见。
- 电阻： 查看电阻是否有烧焦、发黑的痕迹。
- IC芯片： 查看芯片表面是否有烧焦的痕迹。
- 焊点： 检查是否有明显的虚焊、假焊或短路的焊点,特别是功率元件和大的引脚。
- 物理损伤： 检查电路板是否有被挤压、烧灼或液体腐蚀的痕迹。
-
闻： 闻一下电路板是否有焦糊味,这可以帮助定位过热的元件。
-
问： 回忆台灯是如何出问题的，是突然不亮了？还是闪烁？还是触摸失灵？这些信息对判断故障点很有帮助。
电源部分检测（最关键的一步）
电源是整个电路板的“心脏”，如果电源不工作,后续部分都无法工作。
-
测量输入电压：

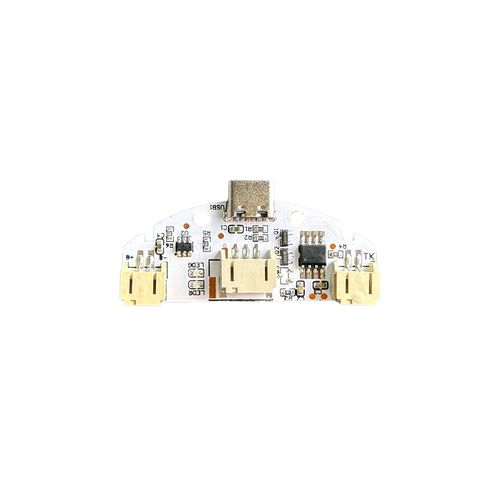

（图片来源网络，侵删）在电路板与变压器连接的端子处，测量是否有交流220V输入，如果没有，检查电源线、开关和插头。
-
测量变压器输出：
变压器初级有220V，次级应该输出一个较低的交流电压（例如9V-18V AC），用万用表交流档测量，如果次级没有电压,变压器可能损坏。
-
测量整流滤波后电压：
- 整流桥（通常是4个二极管组成的方块）之后，滤波电容（通常是耐压值较高的电解电容）的两端，应该有一个较高的直流电压（12V AC输入，经过整滤波后约为16-18V DC）。
- 如果这里没有电压或电压异常偏低：
- 检查整流桥是否击穿短路（用万用表二极管档或电阻档测量）。
- 检查滤波电容是否失效或短路（用万用表电阻档测量，如果电阻值很小接近0，则电容已击穿）。
- 检查变压器是否损坏。
-
测量稳压后电压（5V或3.3V）：
- 电源部分通常有一个稳压IC（如78L05、LM2596等），它的输出端应该提供一个稳定的低压直流电（通常是5V）,供给触摸IC和MCU。
- 如果这里没有电压：
- 检查稳压IC是否损坏。
- 检查其输入端是否有电压。
- 检查其周围的滤波电容是否失效。
- 检查是否有短路导致稳压IC过载保护。
常见电源故障点：
- 保险丝熔断： 通常由后级短路引起，需要重点检查整流桥、滤波电容、稳压IC是否击穿。
- 电容鼓包/漏液： 直接更换即可,这是最常见的故障之一。
- 稳压IC损坏： 更换同型号的IC。
触摸与控制部分检测
如果电源部分正常（MCU的VCC引脚有稳定的5V电压），但触摸无反应或功能异常,问题可能出在触摸或控制部分。
-
检查触摸感应片：
- 感应片到电路板的连接线是否断开或接触不良？
- 用万用表电阻档测量感应片连接到触摸IC的引脚之间是否通路。
-
检查触摸IC/MCU：
- 供电： 确保MCU的VCC和GND引脚有正常电压。
- 复位引脚： 检查复位引脚（通常标为RST或RESET）电压是否正常，有些MCU的复位脚需要一个上拉电阻，如果电阻开路,MCU可能无法工作。
- 外围元件： 检查MCU周围的晶振（为MCU提供时钟信号）是否起振，可以用万用表直流电压档测量晶振两端的电压，正常时会有微小电压差（但并非所有MCU都如此，更准确的方法是用示波器看波形）,检查晶振两端的电容是否损坏。
- 信号输出： 如果MCU工作正常，它应该向LED驱动电路输出PWM信号，可以用万用表的直流电压档或示波器测量输出引脚的电压，在触摸或调光时,电压应该有变化。
LED驱动部分检测
如果MCU有正常的控制信号输出，但LED灯不亮或亮度不变,问题可能在驱动部分。
-
检查驱动电路：
- 驱动电路可能是一个简单的MOSFET或三极管,由MCU的PWM信号控制其导通程度。
- 检查MOSFET/三极管是否被击穿（用万用表二极管档测量）。
- 检查驱动三极管的基极限流电阻是否开路或变值。
- 检查连接到LED的线路是否有断路。
-
检查LED灯珠本身：
- 如果是可拆卸的LED灯条,可以单独测试。
- 如果是集成在灯头里的，用万用表二极管档测量每个LED灯珠是否损坏（正向导通，反向截止）。
第三部分：常见故障案例与解决方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 完全不亮 | 电源线/开关/插头问题。 保险丝烧断。 变压器损坏。 整流桥或滤波电容击穿。 稳压IC损坏。 |
检查外部电源。 更换同规格保险丝（必须先排除短路故障！）。 更换变压器。 更换整流桥或滤波电容。 更换稳压IC。 |
| 灯闪烁 | 电源电压不稳定。 滤波电容失效（容量减小）。 驱动电路元件接触不良。 MCu工作不稳定。 |
检查家庭供电。 重点更换电源部分的滤波电容。 检查并重新焊接可疑焊点。 检查MCU供电和晶振。 |
| 触摸无反应 | 电源部分故障，MCU无供电。 触摸感应片连接断开。 触摸IC或MCU损坏。 晶振不起振。 |
先确保电源正常。 检查感应片连接线。 测量MCU关键引脚电压，判断其是否工作。 更换晶振及其匹配电容。 |
| 触摸失灵/不灵敏 | 环境湿度大或手上有污垢。 触摸感应片周围的电容（如有）参数变化。 触摸IC灵敏度受干扰。 |
保持环境干燥，清洁手和感应片。 检查并更换触摸IC周围的滤波电容。 检查电路板是否有漏电或短路导致干扰。 |
| 无法调光 | 调光功能相关的触摸键损坏或连接不良。 MCU的PWM输出引脚损坏。 驱动电路（如MOSFET）损坏。 |
检查触摸按键和连接。 测量MCU输出脚是否有PWM信号变化。 检查并更换驱动元件。 |
第四部分：总结与建议
- 耐心细致： 电路板维修需要耐心，一步步排查,不要急于下结论。
- 先易后难： 从最简单的保险丝、电容开始检查，这些元件成本低、易更换,也最容易出现问题。
- 善用工具： 万用表是最好的朋友，学会测量电压、电阻和通断,能帮你解决大部分问题。
- 记录与标记： 在拆卸和测量时，可以拍照或记录下每个步骤和测量点的电压值,方便回溯和比对。
- 安全成本： 如果您对电路不熟悉，或者发现电路板有严重烧毁、冒烟的情况，强烈建议直接更换整个控制板，在网上搜索您台灯的型号，通常能找到匹配的替换板，成本不高，且安全可靠,自己强行维修可能导致触电或引发火灾。
希望这份详细的指南能帮助您成功修复您的触摸台灯！祝您好运！
