第一部分：维修思路与核心原则
在开始动手之前,必须建立正确的维修思路，短路维修的核心是 “隔离法” 和 “数据分析法”。
（图片来源网络，侵删）
-
安全第一：
- 断电：在维修任何电路板前，务必切断所有电源。
- 静电防护：佩戴防静电手环，防止静电击穿板上敏感的元器件（如CMOS芯片）。
- 个人防护：建议佩戴护目镜，防止在操作中飞溅的焊锡或化学物质伤眼。
-
明确短路类型：
- 对地短路：某个信号线、电源线或引脚直接连接到地（Ground/GND）。
- 对电源短路：某个信号线或引脚直接连接到电源（如VCC, 5V, 3.3V）。
- 线间短路：两条不相关的线路直接短路在一起。
-
掌握核心方法：隔离法
- 原理：将电路板或芯片的供电/信号路径分段断开，通过测量判断短路点的具体位置，就像排查水管漏水一样，先关掉总闸，再分段检查，确定漏水的管段。
- 目标：将一个复杂的、大面积的短路问题，逐步缩小到一个很小的、可处理的区域。
第二部分：必备工具与耗材
“工欲善其事，必先利其器”，以下工具是高效维修的保障：
（图片来源网络，侵删）
| 工具类别 | 推荐工具 | 作用 |
|---|---|---|
| 测量工具 | 数字万用表 | 核心工具，用于测量电压、电阻、通断（蜂鸣档）。 |
| 可调直流稳压电源 | 强烈推荐，可以提供低压、限流电流，防止烧毁电路板和已修复的部分。 | |
| 焊接工具 | 电烙铁 & 焊台 | 用于拆卸和安装元器件，焊台温度可调更佳。 |
| 吸锡器 / 吸锡线 | 用于吸走多余的焊锡。 | |
| 热风枪 | 用于拆卸多引脚的芯片（如BGA、QFP）。 | |
| 辅助工具 | 放大镜/显微镜 | 帮助观察细小的焊盘、线路和虚焊。 |
| 镊子 | 夹取微小元器件。 | |
| 刀片/美工刀 | 用于切断铜箔线。 | |
| 清洁工具 | 酒精/洗板水 | 清洗松香和助焊剂残留。 |
| 刷子 | 配合酒精清洁电路板。 | |
| 耗材 | 焊锡丝 | 选择合适的直径和含铅/无铅类型。 |
| 助焊剂 | 关键耗材！极大提高焊接质量和效率。 | |
| 导线/飞线 | 用于修复断开的线路。 |
第三部分：详细维修步骤（图文/视频流程）
这部分是视频教程的核心,通常会展示以下步骤：
初步诊断与确认
- 目视检查：仔细观察电路板，寻找明显的烧焦、发黑、元器件爆裂、铜箔烧断的痕迹，这是最直观的第一步。

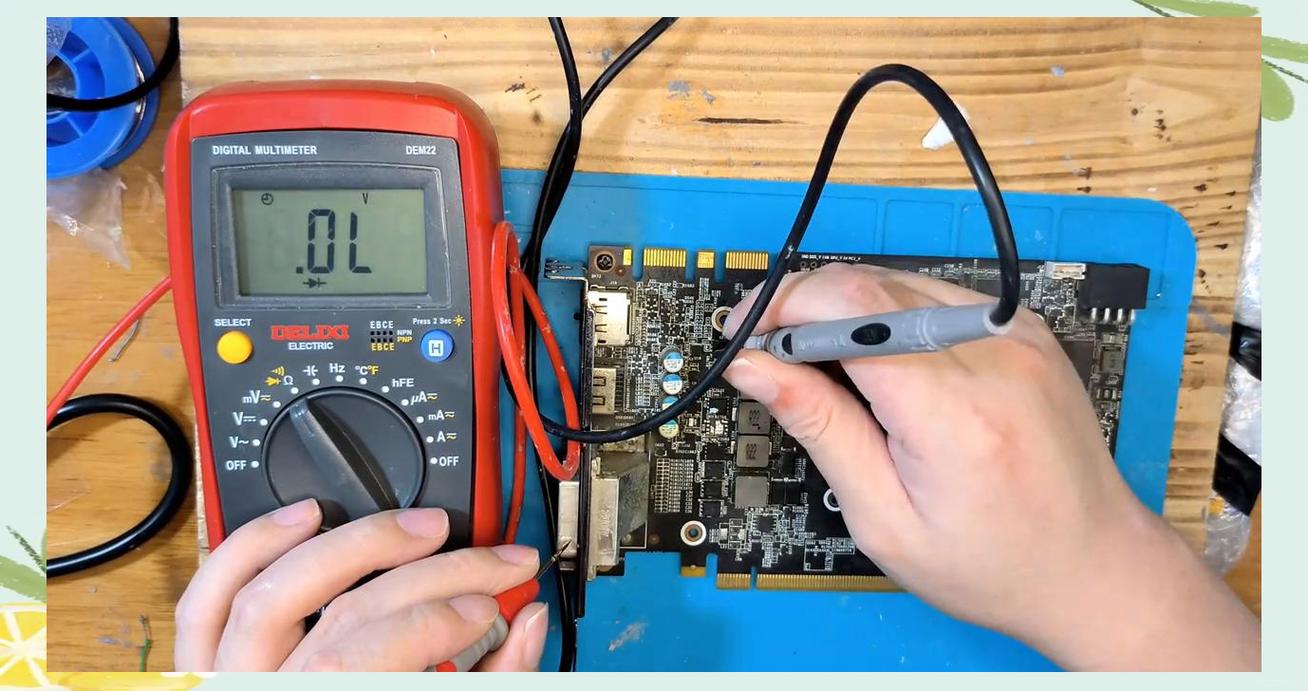

- 使用万用表蜂鸣档：
- 测量对地短路：将万用表表笔一端接地（通常是螺丝孔、大面积覆铜区域），另一表笔依次测量可疑的电源网络（如VCC, 5V等），如果蜂鸣器响，则该网络对地短路。
- 测量对电源短路：将表笔一端接在电源点，另一表笔依次测量可疑的接地网络，如果蜂鸣器响，则该网络对电源短路。
上电测试（谨慎操作）
- 使用可调电源：将电压调低（如3.3V或5V），电流限制在较小值（如0.5A）。
- 监测电流：接通电源，观察电流表读数。
- 正常：电流在正常范围内，可能没有短路，或短路点很轻微。
- 电流过大：电流远超正常值，说明存在严重短路。
- 触摸法：（注意安全，小心烫伤！） 短路点通常会迅速发热，用手触摸（小心！）芯片、电容、电感等发热异常的元器件，可能找到热源，这是快速定位的技巧。
隔离法缩小范围
这是最关键的一步,根据初步判断，切断电路路径。
- 断开芯片供电：
- 找到为可疑芯片供电的保险电阻、电感或0欧姆电阻。
- 用烙铁将它们的一个引脚或焊盘与铜箔线分离（切断即可，不必完全拆下）。
- 再次用万用表测量,如果短路消失，说明短路点就在该芯片或其负载电路上。
- 断开总线/接口：
如果怀疑是某个接口（如USB、HDMI）短路，可以尝试断开接口与主板的连接线。
- 断开滤波电容：
将输入/输出端的滤波电容的一个引脚焊开，看是否消除短路。

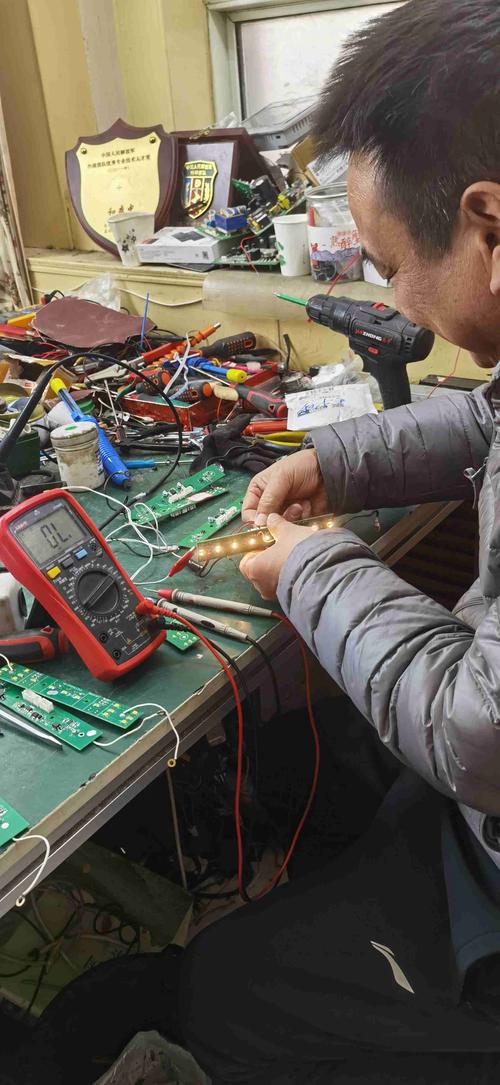

（图片来源网络，侵删）
通过反复的“断开-测量”操作，逐步将短路范围锁定到一个小区域，比如某个芯片本身、几条相关的线路或几个贴片电容。
精确定位短路点
当范围缩小后,就需要更精细的定位。
- 电阻法测量：
- 使用万用表的电阻档（低阻值档位）。
- 测量疑似短路点与地/电源之间的电阻，正常情况下，对地或对电源会有一定的阻值（如几十到几百欧姆），如果阻值非常小（接近0欧），则确认短路。
- 逐段排查：
在锁定的区域内,沿着线路，从短路点向周围测量，找到阻值突然变化的点，就是短路的起始位置。
- 借助放大镜：
- 仔细观察焊盘之间是否有细小的锡珠或绿色的阻焊层下有隐藏的铜箔桥接。
- 查找PCB内部短路：
如果表面找不到,可能是PCB内层的线路短路，这通常需要专业的X光设备或经验，难度极高，对于爱好者来说，这种情况建议放弃或寻求专业帮助。
修复与验证
- 清除短路物：
- 如果是锡珠,用吸锡器或吸锡线清理干净。
- 如果是铜桥接,用锋利的刀片小心地刮掉多余的铜箔。
- 更换损坏元器件：
如果短路是由某个元器件（如电容、二极管）损坏引起的，将其拆下并更换同型号的新件。
- 修复断开的线路：
如果在隔离过程中切断了正常的线路,需要用细导线（飞线）连接起来。
- 最终验证：
- 不装芯片测试：先不装上被怀疑的芯片，通电测量电流是否恢复正常。
- 装上芯片测试：如果电流正常，再小心地装上芯片，再次通电测试，确保一切功能正常。
第四部分：优质视频教程推荐
以下是一些在B站、YouTube等平台上广受好评的优质视频博主和系列，他们提供了直观的实战演示。
中文资源 (B站/YouTube)
-
@维修君
- 特点：国内知名维修博主，视频内容非常全面，从手机主板到电脑主板，从电源板到工业板，都有涉及，讲解细致，逻辑清晰，特别适合入门和进阶。
- 搜索关键词：“维修君 短路”、“维修君 主板维修”、“维修君 电源板维修”。
-
@电子工程世界
- 特点偏向于电子工程和DIY，但有很多关于电路故障诊断和维修的硬核教程，视频制作精良，原理讲解透彻。
- 搜索关键词：“EEVblog 短路维修”（虽然是英文频道，但有大量中文字幕和搬运，内容经典）。
-
@芯片级维修
- 特点：专注于芯片级主板维修，视频展示了大量使用万用表、示波器等专业设备进行故障诊断的实例，高手云集，可以学到很多高级技巧。
英文资源 (YouTube)
-
@Louis Rossmann
- 特点：MacBook维修领域的“大神”，也是消费者权益的倡导者，他的维修视频虽然以MacBook为主，但维修思路和方法（如隔离法、上电测电流）是通用的，他的视频充满了实战经验和独特的幽默感。
- 搜索关键词：“Louis Rossmann short circuit repair”。
-
@EEVblog
- 特点：电子工程领域的“圣经级”频道，创始人Dave Jones是一位经验丰富的电子工程师，他的视频深入浅出，不仅教你“怎么做”，更教你“为什么这么做”，关于万用表使用、电路故障诊断的系列视频是必看内容。
- 搜索关键词：“EEVblog fault finding”、“EEVblog short circuit”。
-
@MicroCentric
- 特点：专注于精密电子维修，特别是手机和移动设备，他的视频展示了在非常小的PCB上进行精细操作的技巧，对焊接技术要求很高，但非常值得学习。
第五部分：注意事项与常见误区
- 误区1：盲目拆卸：不进行任何诊断，直接把所有元器件都拆下来，这是最糟糕的做法，会让问题复杂化。
- 误区2：暴力操作：用蛮力撬、掰、拉，导致焊盘脱落、PCB板断裂，直接报废电路板。
- 误区3：不使用限流电源：直接用电脑电源或手机充电器等大电流源测试，极易导致短路点扩大，烧毁更多元器件。
- 误区4：忽视清洁：电路板上的松香、污垢会影响测量准确性，维修前和维修后都应进行清洁。
- 误区5：害怕使用助焊剂：新手往往怕用助焊剂，导致焊接困难、虚焊，适量使用助焊剂能让焊接事半功倍，焊后用酒精清洗干净即可。
电路板短路维修是一个需要 耐心、细心和逻辑 的过程，从观看优质视频教程入手，理解原理，然后从简单的板子开始练习，逐步积累经验。隔离法 是你的核心武器，可调限流电源 是你的安全护盾，祝您维修顺利！
