这是一项在现代通信中至关重要的技术,是 4G、5G、Wi-Fi（802.11a/g/n/ac/ax）等无线通信标准的基石。
（图片来源网络，侵删）
什么是OFDM？（一句话概括）
OFDM 是一种多载波调制技术，它将一个高速的数据流分解成许多个低速的子数据流，每个子数据流在独立的、相互正交的子载波上进行并行传输。
为什么要用OFDM？（它解决了什么核心问题？）
要理解OFDM的精妙之处,我们首先要了解它要解决的“敌人”——无线信道的两大挑战：
-
多径效应
- 现象：在无线环境中，信号从发射端到接收端，会通过不同的路径（如直射、反射、衍射）到达，这些路径的长度不同，导致信号到达的时间也不同。
- 后果：接收端会收到多个时间延迟的信号副本，它们叠加在一起就会产生码间干扰，这就像在空旷的山谷里喊话，你会听到自己声音的回声，这些回声（多径信号）会干扰你接下来要说的话。
-
频率选择性衰落
（图片来源网络，侵删）- 现象：无线信道的频率响应不是平坦的，某些频率成分可能会被削弱，而另一些则可能被增强，这种衰落是“选择性的”，即只影响特定频率范围。
- 后果：如果使用传统的单载波传输，整个数据流都承载在一个频率上，一旦这个频率恰好处于深衰落区域，整个通信就会失败。
OFDM的解决方案：化繁为简，分而治之
OFDM的核心理念是：与其用一个高速的“宽水管”来传输所有数据（容易受多径和衰落影响），不如用许多条并行的“窄水管”（子载波）来分别传输一小部分数据。
- 对抗多径：由于每个子载波的速率很低，其符号周期（一个数据符号的持续时间）被拉得很长，只要多径时延不超过这个符号周期的一部分，码间干扰的影响就可以被忽略，OFDM通过在循环前缀的技术，进一步消除了多径带来的符号间干扰。
- 对抗频率选择性衰落：虽然整个信道带宽可能是不平坦的，但由于OFDM使用了大量紧密排列的子载波，任何一个子载波发生深衰落的概率都大大降低，即使个别子载波信号很差，也只是损失了其中一小部分数据，不会导致整个通信中断，这相当于“东方不亮西方亮”。
OFDM是如何工作的？（关键技术解析）
OFDM的巧妙之处在于它实现“并行传输”的方式，以及如何高效地实现它。
核心组件：子载波
- 什么是子载波？ 它们是中心频率不同、相互正交的正弦波。

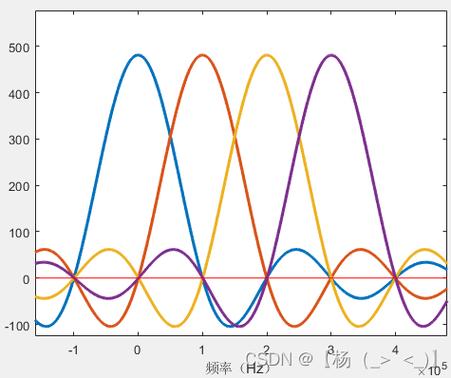

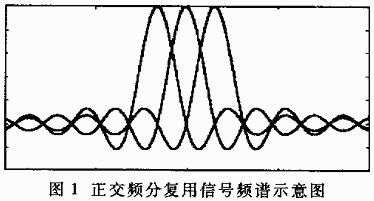

- 什么是正交？ 在OFDM的符号周期内，任何两个子载波的乘积在一个周期内的积分结果为零，这意味着它们在频谱上可以重叠，但在接收端可以被完美地分离出来，互不干扰，这是OFDM实现高频谱效率的关键。
关键技术：循环前缀
这是OFDM的“护身符”，专门用来对抗多径效应。
（图片来源网络，侵删）
- 作用：在每个OFDM符号的头部，插入一小段该符号末尾的“拷贝”数据。
- 原理：
- 接收端在处理符号时,会先丢弃掉循环前缀部分。
- 这样,即使前一个符号的多径信号延迟到了当前符号的周期内，它也会被当作循环前缀被丢弃掉，从而不会干扰当前符号的有效数据。
- 循环前缀还起到了保护间隔的作用,使得多径信道下的线性卷积变成了循环卷积，这使得接收端可以用一个简单的FFT（快速傅里叶变换）操作来一次性补偿所有子载波的相位和幅度失真。
实现方式：IFFT/FFT
OFDM系统是如何高效地生成和解调这么多子载波的呢？答案是利用快速傅里叶变换及其逆变换。
-
发射端（发送数据）：
- 将要发送的串行数据比特流,分配到N个子载波上（这个过程叫映射，如QPSK, 16-QAM, 64-QAM等）。
- 对这N个并行的复数信号执行IFFT（逆快速傅里叶变换）。
- IFFT的输出结果就是一个时域上的OFDM符号。
- 加入循环前缀,形成最终的发送信号。
-
接收端（接收数据）：
- 接收信号,首先去掉循环前缀。
- 对剩余的信号执行FFT（快速傅里叶变换）。
- FFT的输出结果就是N个子载波上接收到的复数信号。
- 对这些信号进行解调（判决），恢复出原始的比特流。
IFFT/FFT的巨大优势：它将复杂的、需要N²次乘法运算的正交调制/解调过程，简化为只需要 N log₂N 次运算的FFT过程，极大地降低了计算复杂度，使得OFDM的实用化成为可能。
OFDM的优缺点
优点：
- 高频谱效率：子载波频谱重叠且正交，最大限度地利用了频谱资源。
- 强大的抗多径和抗频率选择性衰落能力：这是其最核心的优势。
- 计算效率高：通过FFT/IFFT实现，硬件实现相对简单。
- 灵活的资源分配：可以根据信道状况，动态地给不同的子载波分配不同的功率和调制方式（自适应调制），实现系统容量最大化。
- 易于与MIMO（多输入多输出）技术结合：OFDM将频率选择性信道分解成多个平坦的子信道，非常便于MIMO系统进行空间流调度和波束赋形。
缺点：
- 对频率偏移敏感：由于子载波靠得很近且正交，接收端本振的微小频率偏移，或者多径效应引起的载波间干扰，都会破坏子载波之间的正交性，导致严重的性能下降。
- 较高的峰值平均功率比：OFDM信号是由多个子载波叠加而成的，在某些时刻，这些子载波可能会同相相加，形成一个非常大的峰值信号，这要求功率放大器有非常大的线性工作范围，否则会产生非线性失真，降低系统效率并增加带外辐射。
- 系统复杂度和同步要求高：虽然FFT本身计算高效，但整个OFDM系统需要精确的定时同步和频率同步，否则性能会急剧下降。
OFDM的应用实例
OFDM因其出色的性能,已成为现代无线通信的“标准配置”：
- Wi-Fi (802.11a/g/n/ac/ax)：从802.11a开始，所有Wi-Fi标准都采用了OFDM。
- 4G LTE (Long-Term Evolution)：LTE的物理层下行链路采用OFDM，上行链路采用与之类似的SC-FDMA（单载波FDMA）以降低PAPR。
- 5G NR (New Radio)：5G的基石仍然是OFDM，并在其基础上进行了增强，如CP-OFDM（用于大部分场景）和DFT-s-OFDM（用于上行，以降低PAPR）。
- 数字广播：如欧洲的DVB-T、DVB-H，中国的DTMB等。
- ADSL/VDSL：在非对称数字用户线等有线通信中也有应用。
OFDM通过“分而治之”的哲学，将一个复杂的宽带信道分解成许多简单的窄带平坦信道，巧妙地解决了无线通信中的多径衰落和频率选择性衰落问题，它利用子载波正交和循环前缀两大法宝，结合IFFT/FFT的高效实现方式，成为了支撑当今高速无线通信网络的脊梁，尽管存在PAPR高等缺点，但其优势无可替代，并仍在不断演进（如5G中的Advanced OFDM），继续推动着通信技术的发展。
