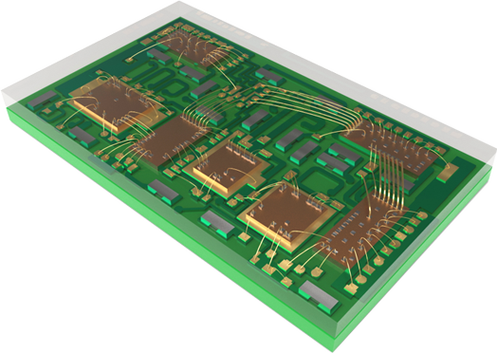

SIP（System in Package，系统级封装） 是一种先进的半导体封装技术，它的核心思想不是把整个系统都集成在一块芯片上（SoC），而是将多个不同功能、不同工艺的裸芯片（Die），以及无源元件（如电阻、电容、电感），高密度地集成封装在一个封装体内，从而形成一个完整或接近完整的电子系统。
（图片来源网络，侵删）
您可以把它想象成“乐高积木”或“一栋微型建筑”：
- 传统单芯片封装：就像给你一块砖头（芯片），你只能对它进行简单的包装。
- SIP 封装：就像给你一个地基（基板），然后你可以在上面自由地堆叠、并排摆放各种功能不同的“乐高积木”（处理器芯片、内存芯片、射频芯片等），再连接上水管和电线（布线），最终组成一个功能齐全的“微型建筑”（完整的系统）。
SIP 技术的核心概念与特点
核心思想：异构集成
这是 SIP 与 SoC（System on Chip，系统级芯片）最根本的区别。
- SoC：试图将所有功能（CPU、GPU、内存、AI加速器等）都集成在单一的硅片上，这面临巨大挑战，因为不同功能模块（如数字逻辑电路、模拟电路、射频电路）往往需要不同的制造工艺，把它们都做在同一块芯片上非常困难且成本高昂。
- SIP：允许使用最适合其功能的制造工艺来分别制造不同的芯片，用最先进的工艺制造高性能 CPU，用成熟的工艺制造大容量内存，用特殊工艺制造射频芯片，然后将这些“专才”芯片通过封装技术集成在一起，实现“强强联合”。
关键技术特点
- 高密度集成：可以在一个很小的封装体内集成多个芯片和大量无源元件，极大地减小了最终产品的体积和重量，这对于智能手机、可穿戴设备等空间受限的产品至关重要。
- 性能优化：由于芯片之间的物理距离更短，信号传输路径也大大缩短，从而减少了信号延迟和功耗，提高了系统的整体运行速度和能效。
- 灵活性与多样性：可以根据不同的应用需求，灵活地选择和组合芯片，实现高度定制化，可以轻松地升级某个功能模块（比如更换一个更强的 AI 芯片），而不需要重新设计整个 SoC。
- 成本效益：对于一些小批量或定制化的系统，开发一颗 SoC 的成本极高（数千万甚至上亿美元），而 SIP 可以利用市场上现成的芯片进行组合，大大降低了研发成本和风险，缩短了上市时间。
- 缩短设计周期：芯片的设计和验证周期很长，SIP 允许并行设计多个芯片，并将它们在封装层面进行集成，从而缩短了整个系统的开发周期。

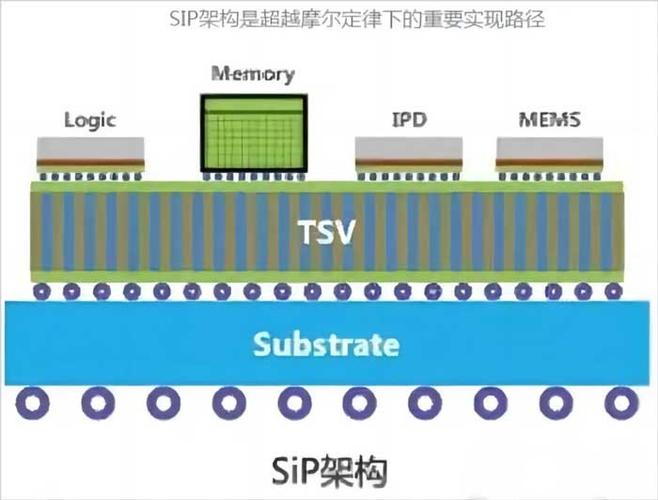

SIP 与 SoC、SiP 的区别
为了更好地理解 SIP，我们常常会把它和另外两个概念进行比较：SoC 和 SiP。
| 特性 | SoC (System on Chip) | SIP (System in Package) | SiP (System in Package) |
|---|---|---|---|
| 集成方式 | 单芯片集成：所有功能模块都在同一块硅晶圆上制造和互联。 | 多芯片集成：多个不同功能的裸芯片封装在一个基板上。 | 多芯片集成：与 SIP 概念高度重合，常混用，但 SiP 更侧重于“将一个系统封装起来”。 |
| 技术路线 | “更小的工艺”：追求在单一芯片上实现更多功能，依赖半导体制造工艺的进步。 | “更聪明的封装”：依赖先进封装技术（如 2.5D/3D 封装）来实现异构集成。 | “更聪明的封装”：与 SIP 相同，是先进封装的产物。 |
| 灵活性 | 低：一旦流片，设计难以修改。 | 高：可以自由组合不同工艺、不同供应商的芯片。 | 高：与 SIP 相同。 |
| 成本 | NRE（一次性工程费用）极高，但量产单位成本可能较低。 | NRE 较低，适合小批量、定制化产品。 | 与 SIP 相同。 |
| 典型应用 | 高性能处理器（手机AP、电脑CPU）、高端 SoC。 | 5G 模块、Wi-Fi/蓝牙模块、智能手表、AI 加速卡。 | 与 SIP 几乎完全重合，是其在产业界的常用说法。 |
小结：SoC 是“造一个超级芯片”，而 SIP/SiP 是“把多个芯片组装成一个超级系统”，两者是互补的技术路线，而非替代关系。
（图片来源网络，侵删）
SIP 的主要技术实现方式
SIP 的实现依赖于多种先进的封装技术：
-

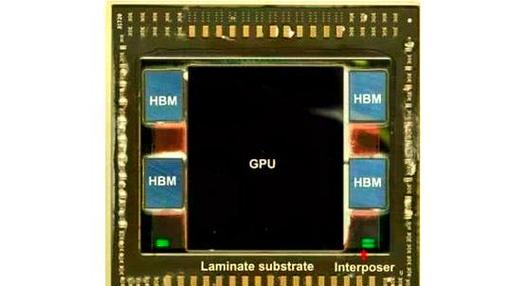

5D 封装：
- 将多个裸芯片并排放置在一个硅中介层上，中介层像一层高密度、多层布线的“电路板”，负责连接这些芯片。
- 优点：解决了芯片之间布线拥挤的问题，提供高带宽、低延迟的互联。
- 例子：AMD 的 CPU/GPU 集成方案。
-
3D 封装：
- 将裸芯片像楼层一样垂直堆叠起来，通过硅通孔技术，在芯片内部钻孔并填充金属，实现垂直方向的电气连接。
- 优点：极大地节省了面积，实现了最高度的集成。
- 例子：高带宽内存、手机内存模组。
-
封装堆叠：
（图片来源网络，侵删）这是最直接的 3D 集成方式，直接将一个芯片封装在另一个芯片之上，通过封装内的引线进行连接。
SIP 的应用领域
SIP 技术因其独特的优势，在许多前沿领域得到了广泛应用：
- 智能手机：将处理器、基带芯片、射频芯片、内存、电源管理芯片等集成在一个小小的封装模块中，形成了 SiP 模块（如射频模组、Wi-Fi/蓝牙模组），大大节省了主板空间。
- 物联网：需要在一个极小的设备中集成传感器、微控制器、无线通信模块和电源管理电路，SIP 是理想选择。
- 可穿戴设备：如智能手表、无线耳机，对尺寸和功耗要求极为苛刻，SIP 技术是实现其功能小型化的关键。
- 5G 通信：5G 基站和终端设备需要处理复杂的射频信号和高频数据，SIP 能够将前端收发器、滤波器、天线开关等高度集成，提升性能和降低成本。
- 汽车电子：高级驾驶辅助系统需要集成多个高性能传感器（摄像头、雷达）和计算芯片，SIP 提供了高可靠性和小型化的解决方案。
- 人工智能：将 AI 加速芯片、高带宽内存和控制器封装在一起，形成高性能的 AI 计算卡，提高推理效率。
SIP（系统级封装） 是一种通过将多个不同功能的芯片和元件高密度地集成在一个封装体内，来构建一个完整电子系统的先进技术，它克服了 SoC 在异构集成上的工艺限制，提供了更高的灵活性、更小的体积、更优的性能和更低的开发成本，随着摩尔定律放缓，SIP 技术与先进封装技术一起，正成为推动电子系统创新和发展的核心驱动力之一。
