第一部分：电动车控制器原理

你可以把控制器想象成电动车的大脑和心脏，它接收来自“感官”（如转把、刹车）的信号，然后做出“决策”，指挥“肌肉”（电机）如何工作。

控制器的核心作用

• 速度控制：根据你拧动转把的幅度，精确地控制供给电机的电压和电流,从而实现从零到最高速的无级调速。
• 智能启动：提供平稳的“零启动”功能，避免电机突然猛冲,提升骑行舒适性和安全性。
• 刹车断电：当你捏刹车时，控制器会立即切断电机的电源，确保刹车安全，并实现能量回收（在部分控制器上）。
• 过流保护：当电机负载过大（如爬坡）或发生短路时，控制器会限制最大电流，保护电机、电池和自身不被烧毁。
• 欠压保护：当电池电量过低时，控制器会自动降低输出功率或切断电源，防止电池因过度放电而损坏,延长其使用寿命。
• 限速功能：一些控制器可以通过特定操作（如同时按下转把和刹车）来限制最高速度,以满足某些地区的法规要求。

控制器的基本工作原理

控制器的工作过程可以简化为一个“信号采集 → 信号处理 → 功率输出”的过程。

A. 信号输入（控制器的大脑接收信息）

控制器主要接收三种信号：

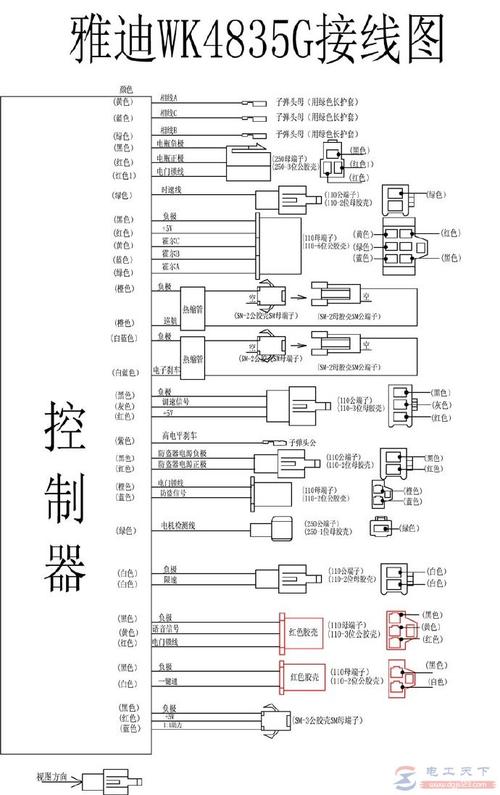

1. 转把信号：


   （图片来源网络，侵删）
   • 类型：绝大多数是霍尔转把，少数是光电转把（已基本淘汰）。
   • 原理：霍尔转把内部是一个线性霍尔元件，当你转动转把时，它会改变内部磁铁的位置，霍尔元件输出一个变化的电压信号（通常是 0.5V - 4.2V 或 1.1V - 4.2V），电压越高,表示你希望的速度越快。
   • 线序：通常为细红（电源+5V）、细绿（信号线）、细黑（地线）。

2. 刹车信号：

   • 类型：机械刹车开关或电子霍尔刹车。
   • 原理：
     • 机械开关：直接接在控制器的刹车信号线上，捏下刹车时开关闭合，给控制器一个低电平（或高电平，取决于设计）信号,控制器断电。
     • 电子刹车：刹车 lever 上有霍尔元件，捏刹车时输出一个变化的电压信号，除了断电，还能实现E-ABS（电子防抱死）和能量回收功能,效果更好。

3. 电机相线信号：

   这是控制器连接无刷电机的三根粗线（通常是黄、绿、蓝，颜色可能不同），控制器通过检测电机转子位置（霍尔信号或反电动势），来决定何时给哪相线圈通电,从而驱动电机旋转。

B. 信号处理与控制（大脑决策）

• 核心：主控芯片（通常是 MCU，微控制器单元）。
• 过程：
  1. MCU 接收转把的电压信号,解码出你期望的速度。
  2. 它接收刹车信号,判断是否需要断电。
  3. MCU 还实时监测电池电压和电机电流,判断是否达到过流或欠压保护阈值。
  4. 综合所有信息后，MCU 生成一系列精确的 PWM（脉冲宽度调制）信号，PWM 信号就像一个高速开关，通过改变“开”的时间占整个周期的比例，来平均输出的电压,从而控制电机的转速和扭矩。

C. 功率输出（大脑指挥肌肉）

• 核心：MOSFET（场效应管）,通常由6个组成一个三相桥电路。
• 过程：
  1. MCU 产生的 PWM 信号是比较微弱的逻辑电平,无法直接驱动电机。
  2. 信号会先经过一个驱动电路（如IR2104等芯片）进行放大。
  3. 放大后的信号驱动6个 MOSFET 管，以极高的频率（如8kHz-15kHz）进行开关切换。
  4. 通过精确控制哪两个 MOSFET 导通，将电池的直流电依次施加到无刷电子的三相线圈上，形成旋转的磁场,驱动电机转动。

第二部分：电动车控制器维修

维修控制器需要耐心、细心和一定的逻辑推理能力，遵循“由简到繁、先外后内”的原则。

维修前的准备工作与工具

• 工具：
  • 万用表：必备！最好有电压档、电阻档、二极管档。
  • 示波器（高级）：用于检测 PWM 信号,非必需但对深入分析很有帮助。
  • 电烙铁、焊锡、松香：用于更换元件。
  • 热风枪：用于拆卸集成芯片。
  • 小螺丝刀、镊子、放大镜。
  • 相同型号的控制器（用于对比测试）。
• 知识准备：
  • 熟悉电路图，能识别电阻、电容、MOSFET、驱动芯片、MCU 等常见元件。
  • 了解基本的电路原理，如开路、短路、虚焊。

故障诊断流程（由简到繁）

第一步：问诊与现象分析

• 问用户：车子出了什么问题？什么时候开始的？之前有没有碰撞或进水？
• 现象分类：
  • 完全没反应：通电仪表盘不亮,电机不动。
  • 有电但电机不转：仪表盘亮,拧转把没反应。
  • 电机无力：能转，但速度慢、力量小。
  • 电机抖动/异响：转动不顺畅，有“咯噔”声。
  • 速度失控：一通电电机就飞转,或转把失灵。
  • 刹车不断电：捏刹车后电机仍在转动。

第二步：外部检查（最常见问题）

1. 检查连接线束：

   • 转把线：是否插紧？有无破损？
   • 刹车线：是否插紧？机械刹车开关是否灵活？
   • 霍尔线：连接电机和控制器的五根细线（通常是红、黑、黄、绿、蓝）是否插紧、有无破皮？
   • 相线：连接电机和控制器的三根粗线是否插紧？螺丝是否松动？
   • 电源主线：连接电池和控制器的粗线（通常是红、黑）是否接触良好？保险丝是否熔断？

2. 检查保险丝：

   • 找到控制器上的保险丝（通常是10A-30A的玻璃管或贴片保险丝）。
   • 用万用表电阻档或二极管档测量，如果阻值无穷大，说明保险丝已熔断。注意：更换前必须先找到熔断的原因,否则会再次烧毁！

第三步：电源与信号检测（万用表大显身手）

1. 测量控制器供电电压：

   • 用万用表直流电压档，测量控制器电源输入端（红线和黑线）的电压。
   • 标准值：应与电池组电压一致（如48V、60V），如果为0，检查保险丝和主线，如果电压过低,检查电池和线路压降。

2. 测量转把信号：

   • 接通电源,不拧转把。
   • 测量转把信号线（绿色）与地线（黑色）之间的电压。
   • 标准值：通常为 0.5V 或 1.1V 左右。
   • 慢慢拧转把到最大，电压应平滑上升到 4.2V 或 4.8V 左右。
   • 如果电压不变或无信号：说明转把损坏或线路问题，可以尝试短接信号线和电源线（+5V），如果电机高速转动，则证明控制器和电机是好的,问题在转把。

3. 测量刹车信号：

   • 机械刹车：不捏刹车时，测量刹车信号线与地线之间应有电压（如5V或12V），捏下刹车,电压应变为0V或接近0V。
   • 电子刹车：不捏刹车时电压为0V或低电平，捏下后电压会变化到某个值（如3.5V-5V）,具体参考控制器说明书。
   • 如果信号不正常：检查刹车开关或线路。

第四步：内部电路检测（打开控制器外壳）

如果外部检测都正常，问题很可能在控制器内部，打开外壳，仔细检查是否有烧黑、炸裂、元件虚焊的痕迹。

1. 检查功率输出部分（MOSFET管）：

   • 这是最容易损坏的部分！ 过流、短路、负载过大都可能导致MOSFET击穿。
   • 检测方法：将万用表打到二极管档。
   • 正常MOSFET：测量D（漏极）-S（源极）之间，正反向电阻应很大（显示OL或1），测量G（栅极）-S（源极）之间,正反向电阻也应很大。
   • 损坏MOSFET：D-S或D-G之间可能会出现短路（电阻很小或蜂鸣），或者G-S之间短路，通常6个MOSFET会同时损坏,建议一起更换。
   • 重要：更换MOSFET后，必须检查驱动芯片和MCU是否也被连带烧毁,否则换上新的MOSFET会立刻再次烧毁。

2. 检查驱动电路：

   • 驱动芯片（如IR2104）是连接MCU和MOSFET的桥梁。
   • 检测方法：需要查找电路图，测量芯片的电源引脚是否有电压，输入/输出引脚的信号是否正常，这需要一定的经验,或者用示波器观察PWM波形。

3. 检查MCU（主控芯片）：

   • MCU 是控制器的“大脑”，相对稳定，但可能因静电、电压冲击损坏。
   • 检测方法：比较困难，通常通过测量其电源、晶振是否正常来间接判断，如果怀疑MCU损坏，最直接的方法是更换同型号的MCU。

4. 检查其他元件：

   • 电容：检查是否有鼓包、漏液,用万用表电容档测量容量是否下降。
   • 电阻：特别是贴片电阻，可能会因过流而烧断阻值变大,用万用表测量阻值是否与标称值一致。
   • 霍尔元件：如果控制器支持无霍尔启动,可以检查霍尔元件供电和信号是否正常。

常见故障与维修总结

第三部分：控制器代换与注意事项

当控制器无法修复或修复成本过高时,就需要更换。

1. 参数匹配：这是最关键的一步！新控制器必须与旧控制器或整车参数匹配。

   • 电压：必须一致（如48V对应48V）。
   • 相电流：控制器最大相电流应与电机额定电流匹配，或略大，过小会无力,过大可能烧电机。
   • 无霍尔/有霍尔：确认你的电机是带霍尔还是无霍尔电机,或选择支持两种模式的通用控制器。
   • 刹车类型：确认是电子刹车还是机械刹车,并正确连接。
   • 功能：是否需要倒车、限速、助力等功能。

2. 安装与接线：

   • 断开所有电源。
   • 按照颜色或标识，将电源线、转把线、刹车线、霍尔线、相线一一对应接好。
   • 接线要牢固,防止虚接和短路。
   • 用绝缘胶带或热缩管处理好裸露的线头。

3. 测试：

   • 先不装车，通电测试，用手轻轻转动电机,看控制器是否能识别并驱动电机转动。
   • 拧转把,测试速度是否正常。
   • 捏刹车,测试是否断电。
   • 确认一切正常后再安装到车上。

安全警告

• 高压危险：电动车电池电压较高（36V-72V甚至更高），操作时务必先断开电源线,防止触电。
• 电容放电：控制器内部的大电容在断电后仍可能储存高压,维修前最好用大功率电阻对其进行放电。
• 静电防护：维修时最好佩戴防静电手环,防止静电损坏MCU等精密芯片。

希望这份详尽的指南能对你有所帮助，维修是一个不断学习和实践的过程，多动手、多思考,你一定能成为高手！
