- 智能楼宇 是一个宏伟的目标和系统，旨在打造一个高效、舒适、安全、绿色的建筑环境。
- 组态监控技术 是实现这个宏伟目标最核心、最基础的技术手段和可视化平台。
下面我们从定义、关系、应用场景和未来趋势几个方面来展开。
什么是智能楼宇？
智能楼宇,也常被称为“智慧建筑”（Smart Building），其本质是将建筑物的结构、系统、服务和管理根据用户的需求进行最优化组合，从而为用户提供一个高效、舒适、安全、便利、环保的居住和工作环境。
它不仅仅是自动化,更是信息化、智能化、网络化的深度融合，一个完整的智能楼宇系统通常包含以下几个核心子系统：
-
楼宇自动化系统: 这是智能楼宇的“神经系统”，负责监控和控制建筑内的各种设备，如：
- 暖通空调: 实现温度、湿度、空气质量的自动调节，达到节能舒适。
- 照明系统: 根据光照、人员有无自动开关和调光。
- 给排水系统: 监控水箱水位、水泵状态，实现自动化管理。
- 电梯系统: 优化调度，提高运行效率。
-

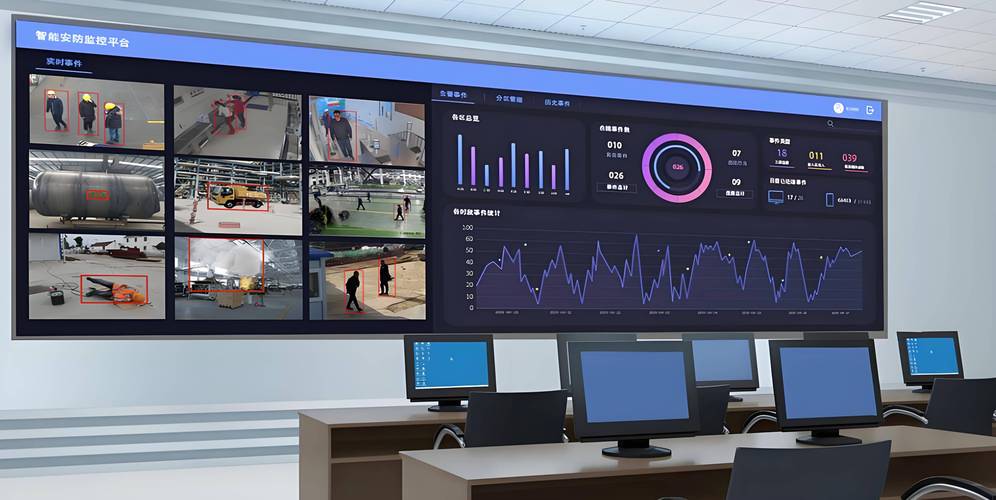

安防系统: 这是智能楼宇的“免疫系统”，保障人员和财产安全。
（图片来源网络，侵删）- 视频监控: 全覆盖、智能分析（如人脸识别、行为检测）。
- 门禁控制: 刷卡、指纹、人脸等多方式认证。
- 入侵报警: 红外、微波等探测器联动。
- 电子巡更: 规范安保人员巡检流程。
-
消防系统: 这是智能楼宇的“防火墙”，保障生命安全。
- 火灾自动报警: 烟感、温感探测器联动。
- 消防联动: 自动启动喷淋、排烟、广播、电梯迫降等。
-
能源管理系统: 这是智能楼宇的“经济账本”，实现精细化管理。
- 能耗监测: 实时采集水、电、气、热等能耗数据。
- 能耗分析: 找出能耗异常点，提供节能建议。
- 智能控制: 与BAS联动，实现削峰填谷，降低能源成本。
-
通信与网络系统: 这是智能楼宇的“信息高速公路”。
- 综合布线: 提供高速、稳定的有线和无线网络。
- 物联网平台: 连接楼宇内成千上万的传感器和设备。
-
智慧运维管理系统: 这是智能楼宇的“大脑”，将所有子系统整合起来。
（图片来源网络，侵删）- 集中监控: 在一个平台上查看所有设备状态。
- 工单管理: 设备故障自动派单、跟踪。
- 空间管理: 办公室、会议室的预定与管理。
- 数据分析: 基于大数据进行预测性维护和决策支持。
什么是组态监控技术？
组态监控技术,通常指SCADA（Supervisory Control and Data Acquisition，数据采集与监视控制系统）和HMI（Human-Machine Interface，人机界面）技术，它是一种用于工业自动化和楼宇自动化的软件平台。
其核心功能可以概括为：
-
数据采集: 通过各种通信协议（如Modbus, BACnet, OPC, MQTT等）连接楼宇内的传感器、仪表、控制器等设备，实时或周期性地采集现场数据（如温度、压力、开关状态等）。
-
过程监控: 将采集到的数据以图形化的方式（如工艺流程图、平面布局图、趋势图、报警列表等）呈现在计算机屏幕上，操作人员可以直观地看到整个楼宇的运行状态。
-
控制操作: 允许授权人员在监控界面上进行远程操作，如开关空调、调节照明、启动水泵等。
-
报警管理: 当某个参数超出预设范围（如温度过高、水泵故障）时，系统会立即触发报警，通过声音、弹窗、短信等方式通知管理人员，并记录报警信息。
-
数据存储与报表: 将历史数据存储在数据库中，以便后续查询、分析和生成各类报表（如能耗日报、设备运行记录等）。
常见的组态软件有：
- 国际品牌：Wonderware (InTouch), Siemens (WinCC), GE (iFIX), Rockwell (FactoryTalk View)
- 国内品牌：昆仑通态 (MCGS), 威达信 (KingSCADA), 组态王等。
组态监控技术在智能楼宇中的核心地位与关系
如果说智能楼宇是一个功能复杂的有机体,那么组态监控技术就是这个有机体的“感官系统”+“神经中枢”+“交互界面”，它扮演着不可或缺的角色。
连接与集成的基础
智能楼宇由众多不同厂商、不同协议的子系统组成（如空调用BACnet，照明用KNX，安防用私有协议），组态监控软件作为一个强大的中间件平台，能够通过支持上百种通信协议，将这些“信息孤岛”连接起来，实现数据的互联互通。
可视化管理的核心

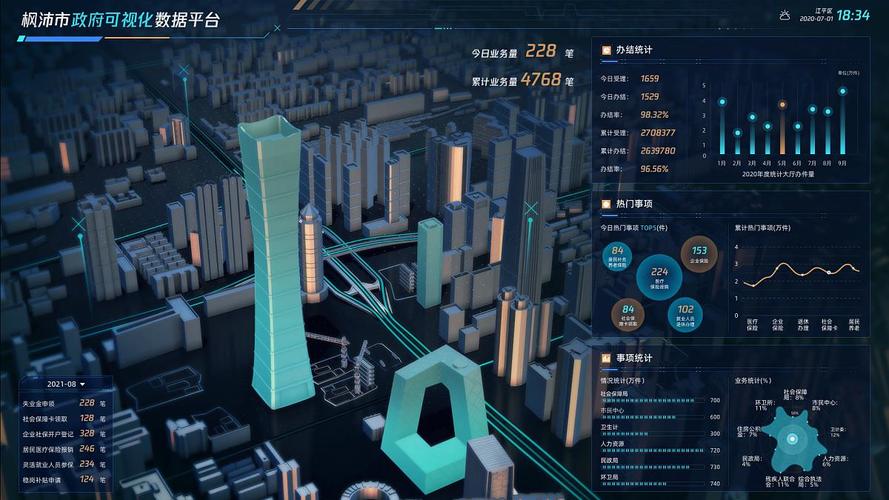

没有组态监控,楼宇管理者需要分别跑到各个弱电机房去看显示屏，或者查看一堆独立的软件，而组态监控技术提供了一个统一的“驾驶舱”，将所有子系统的状态集中呈现在一个界面上。
- 宏观视图： 整栋楼的平面图，用颜色和图标显示各区域空调、照明的状态。
- 微观视图： 点击某个空调，可以查看其详细的运行参数（温度、设定值、风速、能耗）。
- 趋势视图： 查看过去24小时某办公室的温度变化曲线。
- 报警视图： 实时弹出的报警信息，清晰标明“3楼东侧会议室空调故障”。
自动化与智能化的实现平台
组态监控不仅仅是“看”，更重要的是“控”和“算”。
- 联动控制： 可以在组态软件中编写逻辑，当“火灾报警”信号传来时，系统自动联动“打开排烟风机”、“切断非消防电源”、“迫降电梯”、“启动消防广播”，并将所有操作记录在案。
- 智能策略： 结合时间、光照、人员感应等数据，实现自动节能策略，工作日早上8点，自动将办公区空调调至24度，灯光调至80%亮度；下班后自动关闭。
数据分析与决策支持的基础
所有采集到的历史数据都存储在组态软件的数据库中,这些数据是“数据金矿”。
- 能耗分析： 通过对比分析，可以发现哪个区域能耗异常高，从而进行排查和优化。
- 设备维护： 分析水泵、风机的运行频率和电流，可以预测其寿命，从“坏了再修”转变为“预测性维护”。
- 空间优化： 通过分析会议室使用率数据，可以优化会议室的数量和布局。
应用场景举例
假设我们要监控和管理一个大型写字楼的公共区域和地下车库：
-
地下车库监控：

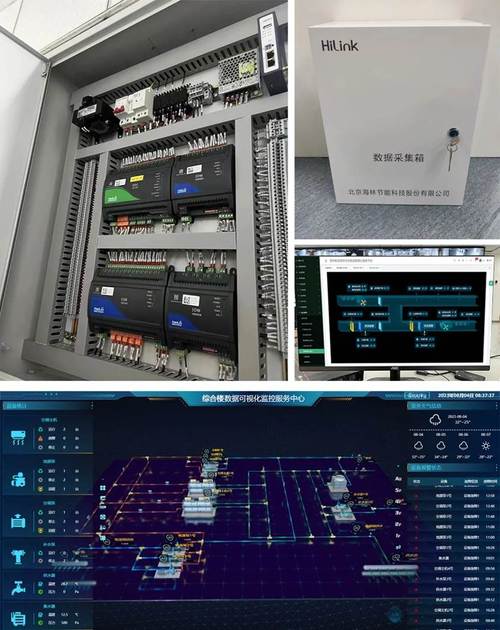

- 数据采集： 通过I/O模块采集车位传感器状态（有车/无车）、CO浓度传感器、排风机和照明系统的运行状态。
- 组态界面： 在界面上绘制出车库的平面图，用绿色/红色图标实时显示每个车位占用情况，用仪表盘显示CO浓度。
- 智能控制： 设置策略，当某个区域连续10分钟无车时，自动关闭该区域的灯光和部分排风机，当CO浓度超标时，自动加大排风机转速。
- 报警： 当排风机故障时，系统弹出报警“B1层排风机 #2 故障”。
-
大堂及公共区域监控：
- 数据采集： 采集大厅温湿度、光照度、背景音乐音量、电梯运行状态。
- 组态界面： 显示大堂的3D或2D布局图，实时显示温湿度数值，并可以远程调节空调设定温度，显示电梯的实时位置和运行方向。
- 联动： 与门禁系统联动，当检测到VIP刷卡进入时，自动提升大堂空调的舒适度。
未来趋势
- 与IoT深度融合： 传感器和设备将更加普及，数据采集的颗粒度更细，实现更精细化的控制。
- AI与大数据分析： 组态平台将不仅仅是数据的“记录者”，更是数据的“分析师”，AI算法将用于预测性维护、能耗优化、空间人流分析等，实现真正的“智能决策”。
- 数字孪生: 在虚拟空间中构建一个与实体楼宇完全一致的数字模型，组态监控界面将升级为这个数字孪生的“交互窗口”，管理者可以在虚拟模型
