F98是一个极其严重且危险的故障代码，它代表的是“模块（IPM）保护”或“模块过热/过流/短路”，这个代码意味着空调的室内机主板检测到室外机模块（IPM，Intelligent Power Module）存在异常，为了防止火灾、爆炸等严重事故，主板已经强制停止了压缩机的工作。
当遇到F98故障时,90%以上的问题根源都在于室外机模块本身，而不是室内机主板，盲目地更换室内机主板，不仅可能无法解决问题，还会造成不必要的经济损失。
下面我将为您提供一个系统性的诊断和维修流程,请严格按照步骤操作，确保安全。
第一部分：安全第一！断电操作
在进行任何检查之前,请务必做到：
- 完全断电：关闭空调专用插座上的空气开关，并拔下插头。
- 等待放电：断电后，等待至少5-10分钟，让室内外机主板和模块上的高压电容充分放电，这是为了防止触电！
- 专业工具：准备万用表、螺丝刀等基本工具。
第二部分：故障诊断流程（从简到繁）
基础检查（排除外部干扰）
-
检查电源电压：
（图片来源网络，侵删）- 使用万用表交流电压档,测量空调插座处的电压是否稳定在220V左右（允许有±10%的波动）。
- 如果电压过低或不稳定,会导致模块工作异常，触发F98保护，请检查家庭电路或联系供电部门。
- 如果电压正常,进行下一步。
-
检查内外机连接线：
断电后,检查室内机连接到室外机的那个大连接器（通常有2-4根较粗的线和几根细线），确保插头插紧，没有松动、氧化或烧黑的痕迹，可以拔下来重新插一次，确保接触良好。
故障代码的初步判断
- 观察空调运行模式：
- 开机后,空调是否立刻显示F98并停机？还是运行一段时间后才出现？
- 立即出现：大概率是模块本身硬件损坏、或相关驱动电路短路。
- 运行一段时间后出现：可能是模块散热不良（风机不转、散热片脏堵）、或系统压力异常（缺氟/氟过多）导致模块过流/过热。
重点排查室外机模块（IPM）
这是最核心的步骤,F98故障的重灾区。
- 断电并放电后，打开室外机外壳。
- 找到模块（IPM）：
模块是一个黑色的、有三相输入（L1, L2, T）和一相输出（U, V, W）的方型或长方型功率元件，通常固定在室外机散热片（铝制散热片）上，并用螺丝上紧，上面通常会印有“Panasonic”或“ST”等品牌标识。
（图片来源网络，侵删） - 目视检查模块：
- 烧蚀/炸裂：仔细观察模块表面，是否有明显的烧黑、炸裂、鼓包的痕迹，如果有，基本可以100%确定模块损坏。
- 驱动板/主控板烧毁：与模块相连的驱动板或主控板上，是否有烧焦的元件或烧糊的气味。
- 测量模块（关键步骤）：
- 注意：此步操作需要一定的电子基础和万用表使用经验，如果不确定，请直接跳到步骤四，寻求专业帮助。
- 测量输入端（P, N）：将万用表打到二极管档或电阻档，红表笔接模块的直流正母排（通常标有“+”或“P”），黑表笔接直流负母排（通常标有“-”或“N”），正常情况下，应该会显示一个较小的正向压降（约0.4-0.8V），反向则无穷大，如果短路（电阻为0），则模块已损坏。
- 测量输出端（U, V, W）对P/N：分别测量U, V, W三相对P和N的阻值，正常情况下，六组测量中，应该有三组显示二极管特性（有数值），另外三组无穷大，如果出现任何一组短路（电阻为0），则模块已损坏。
- 测量上桥臂和下桥臂：这是更专业的测量方法，需要判断模块内部六个IGBT的好坏，如果上述测量发现异常，基本可以锁定模块损坏。
排查模块的“外围”原因
如果模块本身外观和初步测量正常,那么我们需要考虑是什么“累坏”了它。
-
检查模块散热：
- 风机是否运转：开机后，室外机风扇是否正常转动？如果不转，检查电容是否失效、电机是否烧毁，风机不转会导致模块无法散热，温度急剧升高而触发F98。
- 散热片是否脏堵：室外机散热片是否被灰尘、柳絮、蜘蛛网等杂物严重堵塞？用气枪或毛刷清理干净，保证散热良好。
-
检查压缩机本身：
- 压缩机卡缸/堵转：如果压缩机内部机械故障，会导致电流异常增大，模块检测到过流而保护，这种情况通常模块和压缩机都可能损坏。
- 测量压缩机线圈阻值：断电后，测量压缩机三根接线柱之间的阻值，U-V, V-W, W-U之间应该阻值相近且平衡，如果阻值无穷大或为0，说明压缩机线圈损坏。
-
检查系统压力和制冷剂：
- 系统压力过高/过低：制冷剂过多或过少，都会导致压缩机负载异常，电流变化，从而触发模块保护，这需要专业工具（压力表）和技能来判断，通常需要专业维修人员操作。
第三部分：维修方案与操作指南
根据诊断结果,选择相应的维修方案。
更换室外机模块（IPM）
这是最常见的维修方案。模块是高度集成的精密元件，绝对不能自行拆开维修，只能整体更换。
-
购买配件：
- 必须提供完整型号：松下空调型号通常在室内机侧面或背面标签上，CS-NA13CKP、CU-NA13CKP，购买模块时，需要提供完整的室内机型号或室外机型号，以确保配件100%匹配。
- 购买渠道：建议通过松下官方售后、大型家电配件平台或有信誉的经销商购买，避免买到翻新或假冒伪劣产品。
-
更换步骤：
- 断电放电：再次强调，安全第一！
- 拆下旧模块：记录下模块与散热片之间导热硅脂的涂抹位置和方式，断开模块与驱动板/主控板的所有连接线（拍照留念，防止装错），拧下固定螺丝，取下模块。
- 清洁和安装：用无水酒精和棉签清理干净散热片上的旧硅脂，在新的模块底部均匀涂抹一层新的、高质量的导热硅脂（不要涂太厚），将新模块对准孔位，用原装螺丝上紧，确保模块与散热片紧密贴合。
- 连接线路：按照之前拍的照片，将所有连接线插回原位，确保插紧、插对。
- 测试：装好室外机外壳，通电试机，观察是否还出现F98代码，空调是否能正常制冷/制热。

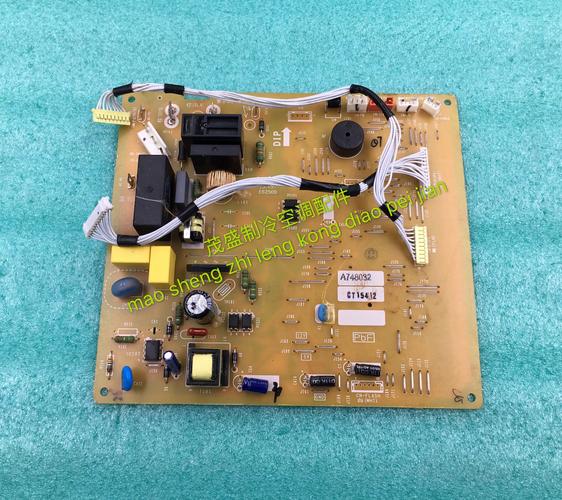

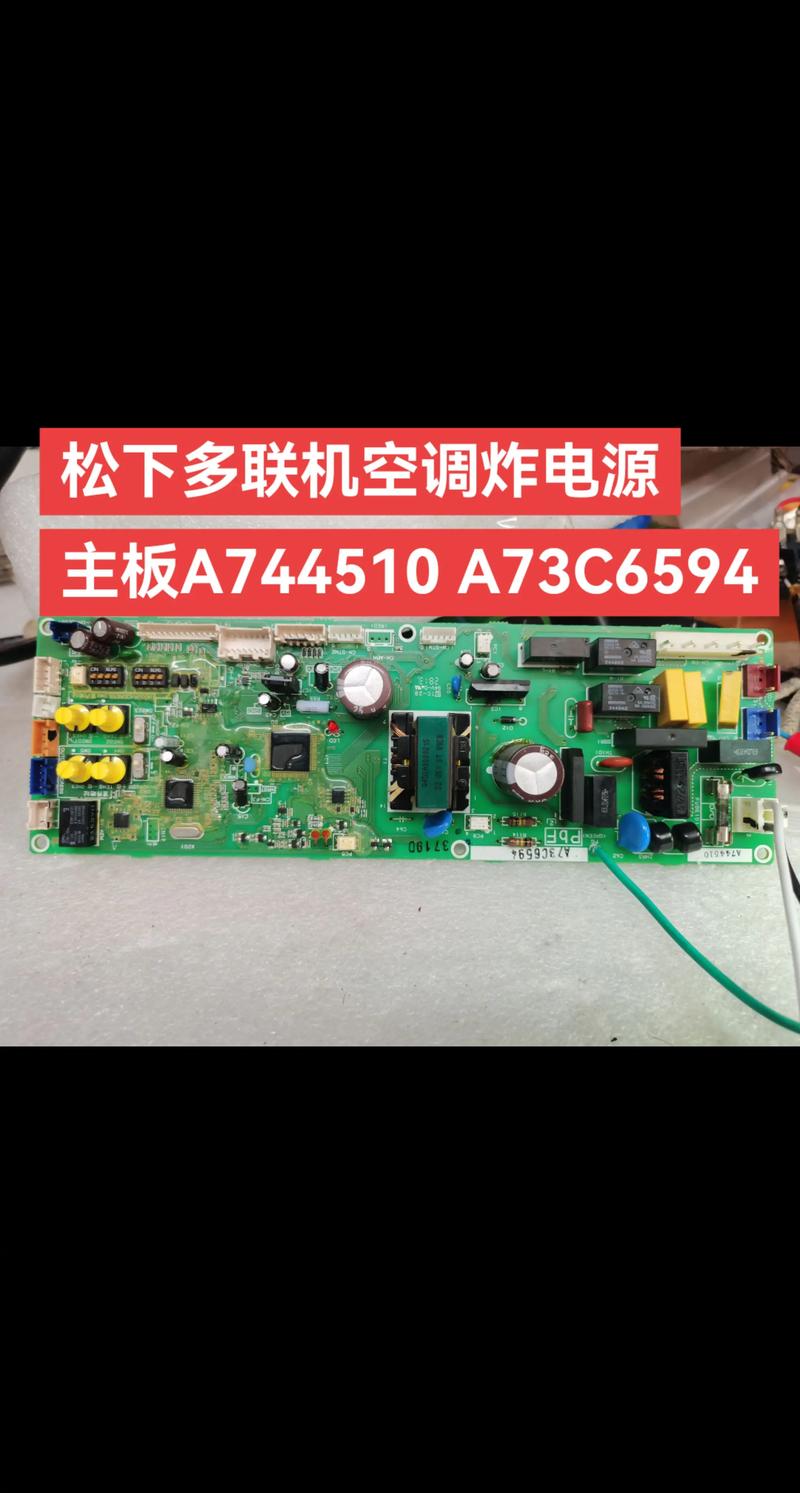

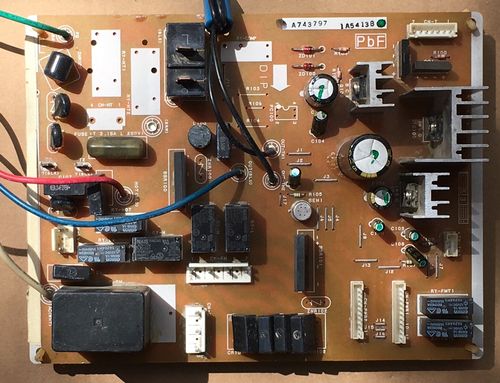

更换室内机主板
此方案仅在以下情况下考虑：
- 经过全面排查,确认室外机模块、压缩机、风机、系统等均无问题。
- 测量室内机主板送往室外机的控制信号或供电异常,且故障点确定在室内机主板本身。
- 室内机主板有明显烧毁痕迹。
更换主板相对简单,只需断电后，拔掉所有连接线（同样建议拍照记录），卸下固定螺丝，换上新主板，再插回所有线即可，但请务必购买与原机型号完全一致的主板。
第四部分：重要提醒与建议
- F98故障危险性高：模块是高压工作元件，非专业人员请勿随意拆卸和测量，以免触电或造成二次损坏。
- 模块与压缩机“同生共死”：很多时候，压缩机故障会连带损坏模块，如果确认是压缩机问题，在更换压缩机的同时，强烈建议一并更换模块，否则新模块很快可能再次被损坏。
- 寻求专业帮助：如果您对以上任何步骤感到不确定，或者没有相应的工具和经验，最安全、最可靠的做法是立即联系松下官方售后服务或专业的家电维修师傅，他们有专业的工具、丰富的经验和原厂配件，能快速准确地定位并解决问题，避免您走弯路，造成更大的损失。
松下空调F98维修主板的思路是：先查室外机模块，再查其外围原因，最后才考虑室内机主板，这是一个由外到内、由高压到低压的排查逻辑，希望能帮助到您。
