CRT电视内部有高压，即使在断电后，显像管和相关电容上仍可能储存有致命的高压电！非专业人士请勿随意拆机，以免发生危险，如果您的技术经验不足，强烈建议寻求专业维修人员的帮助。

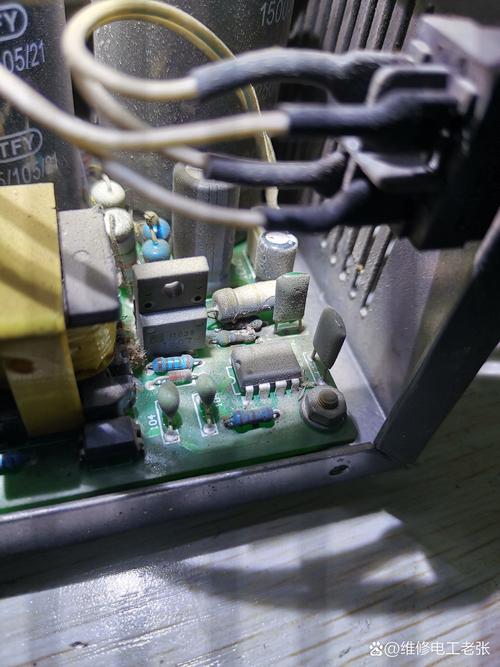

（图片来源网络，侵删）
以下是为您整理的海信TF2908A电源维修指南,包含常见故障、检修思路和关键点。
电源板工作原理概述
海信TF2908A通常采用自激式并联开关电源,其基本工作流程是：
- 市电输入与滤波：220V交流电通过保险丝、电源开关、互感滤波器、X电容和Y电容，进入整流桥，转换成约300V的直流脉动电压。
- 启动与振荡：300V电压通过启动电阻给开关管（通常是场效应管）的栅极提供一个微弱的启动电压，使开关管开始导通，开关变压器的初级线圈产生感应电动势，通过正反馈绕组（辅助绕组）给开关管提供持续的驱动电压，形成稳定的自激振荡。
- 稳压与控制：开关变压器次级输出的电压，经过整流滤波后，一方面为负载供电，另一方面通过“取样电阻”和“光电耦合器”将电压反馈到初级电路的“脉宽调制（PWM）控制芯片”（如常见的KA3842、UC3842等），控制芯片根据反馈信号调整开关管的导通时间（占空比），从而稳定输出电压。
- 待机控制：通过控制芯片的使能脚或一个继电器，来控制电源是工作在全功率状态还是进入低功耗的待机状态。
常见故障现象及检修思路
故障现象1：完全不开机，指示灯不亮
故障范围：电源板本身或市电输入部分。
检修步骤：
（图片来源网络，侵删）
- 安全第一：断开电源，拔下显像管尾板（高压帽），并给显像管放电。
- 目视检查：
- 检查保险丝（FUSE）是否熔断，如果保险丝发黑或熔断，说明后级电路存在严重短路。
- 检查整流桥（BRIDGE）是否有炸裂、鼓包现象。
- 检查开关管（MOSFET，型号常为K2141、K2655等）是否有炸裂、鼓包或引脚发黑现象。
- 检查关键电阻（如启动电阻、限流电阻）是否有烧焦、变色。
- 测量关键点电阻值（断电测量）：
- 测量保险丝两端电阻：如果为0Ω或很小，说明后级有短路。
- 测量整流桥交流输入端：应有一定阻值（正常），若为0Ω，说明压敏电阻（通常并联在保险丝两端）或X电容短路。
- 测量整流桥直流输出端（+300V端）对地电阻：正常情况下应有几十到几百千欧的阻值，如果阻值很小（接近0Ω），则说明后级有严重短路，常见故障点有：
- 开关管源极和漏极击穿短路：这是最常见的故障点，拆下开关管测量，如果D-S极间电阻为0，则更换。
- 整流桥击穿短路。
- PFC（功率因数校正）电路相关元件短路（如果该机型有PFC电路）。
- 主滤波电容（+300V大电容）击穿短路。
- 更换损坏元件：
- 如果确认是开关管击穿,千万不要只换一个开关管就开机！必须检查导致开关管损坏的根本原因，否则会再次烧毁。
- 检查导致开关管损坏的常见原因：
- PWM控制芯片（如KA3842）损坏：这是最常见的原因，更换开关管的同时，必须更换控制芯片。
- 尖峰吸收电路：通常由一个RCD（电阻、电容、二极管）网络构成，用来吸收开关管关断时产生的尖峰脉冲，保护开关管，检查这个电路中的电容（C极间）和二极管是否失效。
- 正反馈电路：检查正反馈绕组到开关管栅极之间的电阻、电容是否开路或变质。
- 稳压控制电路：检查光电耦合器、精密稳压源（如TL431）及相关电阻是否损坏。
故障现象2：指示灯亮，但无光栅、无图像、无声音
故障范围：电源板输出电压异常，或行扫描电路未工作。
检修步骤：
- 测量电源板各组输出电压：
- 开机,用万用表直流电压档测量电源板连接到主板排线上的各组电压，通常是+24V（或+12V，用于伴音功放）、+125V（或+B，用于行输出）、+5V或+3.3V（用于CPU和控制系统）。
- 重点测量+B电压（+125V左右）：
- B电压为0V,但指示灯亮（说明+5V正常），可能是电源板的+B输出电路有故障，或行扫描电路未工作导致电源保护。
- B电压严重偏低（如只有几十伏），可能是负载过重或电源本身稳压不良。
- B电压偏高,说明稳压控制电路失效，极易损坏行输出管和显像管，应立即关机检修。
- 判断是电源问题还是行扫描问题：
- 断开负载法（有一定风险，需谨慎）
- 找到电源板到主板的连接排线,小心地将其拔下。
- 在电源板的+B输出端（通常是红色线）对地接一个假负载（如一个几十瓦的白炽灯泡，或一个水泥电阻，阻值约为510Ω/50W）。
- 通电,测量+B电压是否恢复正常（约125V）。
- 如果电压恢复正常：说明电源板本身是好的，故障在主板或行扫描电路，重点检查行输出管、行推动管、行振荡电路（可能集成在CPU或小信号处理芯片中）。
- 如果电压仍然异常：说明故障在电源板本身，需要按照“故障现象1”的思路，重点检查稳压控制电路（KA3842、光耦、TL431）。
- 测量待机控制信号
- 查阅图纸,找到电源板上的待机控制脚（通常是接到CPU的一个低电平开机信号）。
- 按下遥控器或面板上的“开机”键，测量该脚电压是否从高电平（待机）变为低电平（开机），如果无变化，说明主板CPU控制电路有问题。
- 断开负载法（有一定风险，需谨慎）
电源板关键元件及代换
| 元件位置/名称 | 常见型号/规格 | 功能 | 损坏后果及代换建议 |
|---|---|---|---|
| 保险丝 | 通常为T2A或T3A, 250V | 过流保护 | 熔断，更换时必须查明原因，切勿直接换上同规格保险丝。 |
| 整流桥 | RB-156, D3SB, 或4个1N5408等 | 交流转直流 | 击穿短路，更换整流桥或用4个快恢复二极管（如FR107）搭桥。 |
| 开关管 | K2141, K2655, 2SK2141, 2SK2655 (N沟道MOSFET) | 核心振荡元件，控制能量转换 | 击穿短路。必须同时检查KA3842和尖峰吸收电路，可用同型号或参数相近的MOSFET代换（如IRF840, IRFBC40等，需注意耐压和电流）。 |
| PWM控制芯片 | KA3842, UC3842, CS3842 (8脚贴片或直插) | 产生驱动脉冲，控制开关管导通时间 | 损坏，导致开关管不工作或工作异常，这是导致开关管烧毁的常见原因，可用KA3842, UC3842, CS3842等直接代换。 |
| 光电耦合器 | PC817, PC817A, TLP621 (4脚贴片) | 电压反馈，隔离初级和次级电路 | 损坏，导致输出电压失控（过高或过低），可用PC817, PC817A, TLP621等直接代换。 |
| 精密稳压源 | TL431 (3脚贴片) | 提供基准电压，与光耦配合实现稳压 | 损坏，导致输出电压失控，可用TL431直接代换。 |
| 启动电阻 | 通常为几百KΩ, 1/4W或1/2W金属膜电阻 | 给开关管提供初始启动电压 | 开路，导致电源不启动，无任何电压输出，阻值变大也会导致启动困难。 |
| 尖峰吸收电路 | 通常由一个电阻（如100Ω）、一个电容（如2.2nF/1kV）、一个二极管（如FR107）组成 | 吸收开关管关断时的尖峰脉冲，保护开关管 | 电容失效（容量减小或击穿）或二极管开路，会导致开关管反复烧毁。 |
| 主滤波电容 | 通常为100μF/400V或220μF/400V | 滤波，储存能量 | 鼓包、漏液，导致输出电压纹波大，图像不稳定。 |
维修总结与安全提示
- 先易后难：先从保险丝、整流桥、开关管这些直观易见的元件入手。
- 先无载后带载：对于+B电压异常的情况，先通过假负载法判断故障范围。
- 根源问题：更换开关管、PWM芯片等核心元件后，一定要找到导致它们损坏的根本原因，否则维修会失败。
- 高压危险：再次强调，CRT电视的高压包和显像管在断电后很长时间内仍有高压，非专业人士请勿触碰，维修时务必先断电，并对高压部分进行放电。
- 图纸价值：如果能找到该机型的电路图纸，维修将事半功倍，图纸能提供准确的电压值、电阻值和引脚定义。
希望这份详细的维修指南能帮助您解决海信TF2908A的电源问题,祝您维修顺利！
