这是一个非常重要且热门的技术领域,因为它解决了GPS等全球卫星定位系统在室内环境下失效的核心痛点。
（图片来源网络，侵删）
什么是MEMS室内定位技术？
我们来拆解这个概念：
-
MEMS (Micro-Electro-Mechanical Systems)：微机电系统，这是一种将微型机械结构与电子电路集成在同一块芯片上的技术，在定位领域,最常见的MEMS传感器包括：
- 加速度计：测量物体在三个轴上的线性加速度。
- 陀螺仪：测量物体围绕三个轴的旋转角速度。
- 磁力计：测量地磁场方向，可用于辅助判断朝向（电子罗盘）。
- 气压计：测量大气压,可用于估算楼层高度。
-
室内定位：在建筑物内部或地下空间，确定人或物体的位置、朝向和运动轨迹。
MEMS室内定位技术的核心思想是：利用集成在智能手机、可穿戴设备或专用标签中的低成本MEMS传感器，通过算法来推算设备的位置和姿态。
（图片来源网络，侵删）
核心技术原理：惯性导航定位
MEMS室内定位最核心的技术是惯性导航，也常被称为航位推算。
其工作流程可以概括为“积分”二字：
- 初始化：需要一个已知的起始位置（如，通过Wi-Fi或蓝牙信标获得）。
- 测量加速度：加速度计测量设备在运动方向上的加速度，理论上，通过积分一次加速度可以得到速度,再积分一次可以得到位移。
- 测量姿态变化：陀螺仪测量设备旋转的角速度，通过积分角速度可以得到设备的姿态变化（即方向如何改变）。
- 融合数据：将加速度计和陀螺仪的数据融合，结合当前设备姿态,计算出在真实世界坐标系下的位移。
- 更新位置：将计算出的位移加到上一个已知位置上,得到新的位置。
简单比喻： 这就像你在黑暗的房间里闭着眼睛走路，你每走一步，知道自己的步长（类似加速度计的积分结果）和朝向（类似陀螺仪的积分结果），就能大致估算出自己走到了哪里，MEMS定位就是用传感器代替了你的“步感”和“方向感”。
主要技术分类与实现方案
基于MEMS的室内定位通常不是单一技术，而是作为核心传感器，与其他技术融合,以克服纯惯性导航的缺陷。
（图片来源网络，侵删）
纯惯性导航
- 原理：完全依赖加速度计和陀螺仪进行航位推算。
- 优点：
- 无依赖性：不依赖外部基础设施（如Wi-Fi基站、蓝牙信标）,可以在任何地方工作。
- 高采样率：数据更新频率高（可达100Hz以上）,能提供非常流畅的运动轨迹。
- 隐私性好：不向外发射信号,保护用户隐私。
- 致命缺点：
- 误差累积：这是最大的问题，由于传感器存在零偏噪声、积分算法的误差会随着时间不断累积，导致定位结果会逐渐“飘”离真实位置，形成“圆误差发散”，走几十米后,误差可能达到几米甚至十几米。
- 无法初始化：如果不知道起始位置,就无法开始定位。
- 无法解决垂直定位：仅靠加速度计难以精确区分上下楼和静止状态。
MEMS + 无线指纹定位
这是目前最主流和实用的方案之一。
- 原理：
- 离线阶段（建库）：拿着设备，在室内地图的各个位置采集周围的无线信号（如Wi-Fi的RSSI值、蓝牙信标的ID和信号强度），将这些信号特征与对应的真实位置坐标存储起来，形成一个“指纹数据库”。
- 在线阶段（定位）：设备实时采集当前的无线信号，与数据库中的指纹进行匹配，找到最相似的位置,作为当前估计的位置。
- MEMS的作用：当用户移动时，利用惯性导航可以平滑无线指纹定位的跳跃结果，并可以在信号盲区（如洗手间、走廊尽头）进行短期推算,填补定位空白。
- 优点：
- 定位精度相对较高（1-5米）。
- 成本低,利用现有手机硬件即可实现。
- 缺点：
- 需要提前进行繁琐的指纹库建设。
- 对环境变化敏感（如家具移动、人员增多导致信号变化）。
MEMS + 蓝牙AoA/AoT定位
这是近年来精度较高的方案。
- 原理：

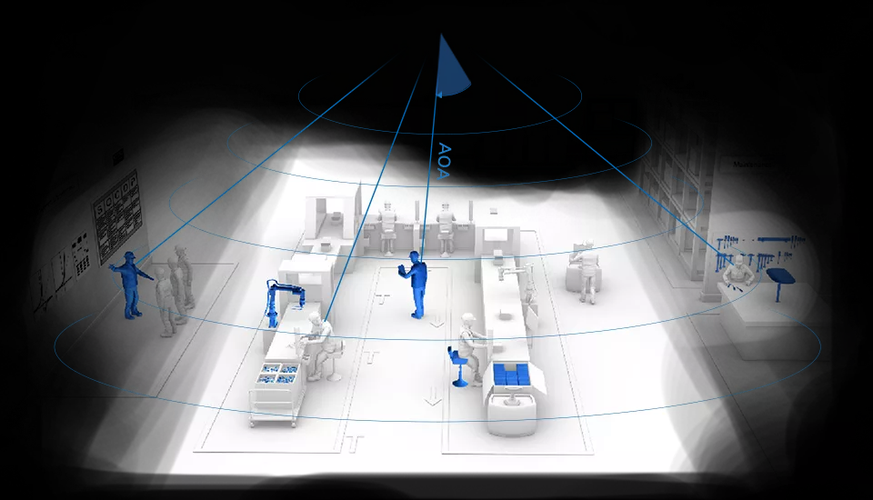

- AoA (Angle of Arrival - 到达角度)：在蓝牙信标上安装天线阵列，设备发出的信号到达不同天线时存在微小的时间差，从而计算出信号到达的角度，结合信号强度,可以确定设备的位置。
- AoT (Angle of Transmission - 发射角度)：在设备上安装天线阵列，接收来自多个固定蓝牙基站的信号，计算自己相对于每个基站的角度,从而确定位置。
- MEMS的作用：蓝牙AoA/AoT系统通常只能提供离散的定位点，MEMS可以连接这些点，形成平滑的轨迹，并辅助判断朝向,提高角度计算的准确性。
- 优点：
- 定位精度高（可达亚米级）。
- 部署相对简单,只需在固定位置安装蓝牙基站。
- 缺点：
- 需要特定的硬件支持（天线阵列）,成本较高。
- 容易受多径效应（信号反射）影响。
MEMS + UWB定位
这是目前精度最高的室内定位技术。
- 原理：UWB（超宽带）技术通过纳秒级的非正弦窄脉冲传输数据，具有时间分辨率极高、穿透性强、功耗低的特点，通过测量设备与多个固定UWB基站之间信号的飞行时间，可以精确计算出距离,再通过三角定位法确定位置。
- MEMS的作用：
- 平滑轨迹：UWB定位点更新频率有限（通常为10Hz左右），MEMS可以提供高频的位置更新,使轨迹更流畅。
- 航向辅助：MEMS的陀螺仪可以提供高精度的朝向信息，帮助UWB系统更快地解算位置,尤其是在动态场景下。
- 姿态估计：对于需要精确姿态的应用（如AR/VR）,MEMS是不可或缺的。
- 优点：
- 定位精度极高（10-30厘米）。
- 动态性能好,抗多径能力强。
- 缺点：
- 成本最高，需要部署UWB基站和专用标签/手机。
- 功耗相对较高。
挑战与局限性
- 误差累积：这是纯惯性导航的根本性问题,任何依赖积分的方案都难以完全避免。
- 初始化与重捕获：如何在没有外部信号辅助的情况下，快速、准确地确定初始位置，或在丢失信号后重新捕获位置,是一个难题。
- 传感器噪声与标定：MEMS传感器本身存在噪声和温漂，需要精确的标定和滤波算法（如卡尔曼滤波）来处理,这增加了算法的复杂性。
- 运动模型假设：惯性导航依赖于对用户运动模式的假设（如行走、跑步、静止），如果用户的行为不符合模型（如突然转身、电梯上下）,定位会产生较大误差。
- 多径效应：在复杂的室内环境中，无线信号会经过墙壁、家具等反射，导致信号失真，影响指纹、蓝牙等技术的定位精度。
应用场景
MEMS室内定位技术凭借其低成本、无依赖和轨迹平滑的特点,在众多领域有广泛应用：
- 智慧零售：消费者动线分析、商品查找、精准营销。
- 智慧仓储与物流：叉车、AGV（自动导引运输车）的路径导航与资产管理。
- 工业制造：工人与设备在大型车间内的定位与安全监控。
- 智慧医疗：医院内医护人员和资产的追踪、病人位置管理。
- 智慧场馆：博物馆、体育馆、展馆内的导航、寻人、信息推送。
- AR/VR与元宇宙：为虚拟现实提供精确的头部位置和朝向追踪,实现虚实结合。
- 紧急救援：在火灾、地震等导致GPS失效的室内环境中,为救援人员和被困人员提供定位。
未来发展趋势
- 传感器融合：将MEMS与更多传感器（如摄像头、激光雷达、地磁传感器）进行更深度的融合，利用多源信息互相校正,提高鲁棒性和精度。
- AI/机器学习赋能：利用AI算法学习用户的运动模式，建立更精确的个人运动模型，从而减少误差累积,AI也可以用于优化指纹库和定位算法。
- 低成本高精度化：随着技术进步，高精度的UWB和蓝牙AoA/AoT模块成本将持续下降，与MEMS结合,推动高精度定位的普及。
- 5G/5G-A定位：利用5G网络本身的高精度定位能力（如TDOA），与MEMS融合,可以实现无缝的室内外定位切换。
- 边缘计算：将复杂的定位算法放在边缘服务器或设备本地处理，减少云端依赖，降低延迟,保护隐私。
MEMS室内定位技术是实现低成本、高流畅度室内定位的基石，它本身存在误差累积的天然缺陷，因此其成功应用几乎总是“MEMS + 其他技术”的融合模式，未来的室内定位将不再是单一技术的竞争，而是多传感器、多技术、智能化的深度融合，以实现无处不在、精准可靠、体验流畅的室内空间智能服务。
