在进行任何维修操作前,请务必确保您的安全！
（图片来源网络，侵删）
- 断电！ 拔下电源插头，并等待至少5-10分钟,让内部高压电容充分放电。
- 专业工具： 准备好万用表、螺丝刀、电烙铁等工具。
- 无维修经验者，强烈建议联系专业维修人员。 高压部分有触电风险,不当操作可能导致设备进一步损坏或人身伤害。
维修前准备与安全须知
- 外观检查： 检查电源线是否破损,插座是否接触良好。
- 内部检查： 打开电磁炉外壳（通常需拧下底部螺丝），观察内部是否有明显的烧毁、鼓包、元件断裂或烧焦的痕迹。
- 放电操作： 电磁炉内部的大滤波电容（通常是方形的、体积很大的电容）在断电后仍可能储存高压电，维修前，必须用带绝缘手柄的螺丝刀或专用放电工具，其两端分别接触电容的两个引脚，进行短路放电，直到无火花和“啪”的声响为止。
威王电磁炉常见故障及维修方法
完全不通电，指示灯不亮
现象： 插上电源，按下开关键，没有任何反应，屏幕不亮,风扇不转。
可能原因及排查步骤：
-
电源问题：
- 检查插座是否有电（用其他电器测试）。
- 检查电源线是否内部断裂或插头接触不良。
- 维修： 更换电源线或重新插紧插头。
-
保险丝（FUSE）熔断：
（图片来源网络，侵删）- 这是最常见的原因。 保险丝位于电源输入部分，通常是一个小玻璃管或陶瓷管，如果它熔断,说明电路中有短路或过流现象。
- 排查：
- 断电后，用万用表的“二极管档”或“电阻档”测量保险丝是否导通，如果不通（电阻无穷大）,则已熔断。
- 关键： 保险丝熔断后，不能直接更换新的保险丝就通电！ 必须找到导致熔断的根本原因，否则会再次烧毁,甚至损坏其他元件。
- 导致保险丝熔断的常见元凶：
- IGBT（绝缘栅双极型晶体管）击穿短路： 这是电磁炉的“心脏”功率元件，最容易损坏，用万用表的“二极管档”测量其C（集电极）、E（发射极）、G（栅极）之间的电阻，正常情况下，C-E之间应有二极管特性，G-C和G-E之间应开路，如果C-E之间短路或电阻很小,则IGBT已损坏。
- 整流桥（全桥）击穿短路： 将交流电转换为直流电，用万用表测量其四个引脚,任意两个交流输入端或直流输出端之间不应短路。
- 高压电容击穿： 滤波大电容，用万用表电阻档测量，如果电阻值很小或为零,则可能已击穿。
- 驱动电路故障： 驱动IGBT的电路异常,导致IGBT因过流而烧毁。
- 维修：
- 更换已损坏的IGBT、整流桥、高压电容。
- 检查驱动电路（如推动变压器、电阻、电容）是否正常。
- 更换所有损坏元件后，方可更换新的同规格保险丝。
-
电源芯片（如VIPer12A/22A等）损坏：
- 这块芯片负责产生低压电源，给控制电路供电，如果它损坏,整个控制板将无法工作。
- 排查： 测量其各引脚对地电压，与正常值对比（可查阅芯片 datasheet 或在网上找参考电路图）,通常其VCC引脚应有稳定的电压。
- 维修： 更换同型号的电源芯片。
有显示，但无法加热（报警或E0/E1等代码）
现象： 电磁炉能开机，风扇转动，但放上锅具后不加热,并可能显示故障代码。
威王常见故障代码含义（仅供参考，具体请查阅您的型号说明书）：
- E0 / E1： 内部电路故障，通常是IGBT、高压电容、整流桥等功率部件损坏,或驱动电路问题。
- E2： 传感器开路或短路，通常是锅具温度传感器（热敏电阻）或IGBT温度传感器问题。
- E3： 电压过高,检测到输入电压超过安全范围。
- E4： 电压过低,检测到输入电压低于安全范围。
- E5 / E6： 传感器故障，同E2,但可能更侧重于锅具传感器。
针对“无法加热”的排查步骤：
（图片来源网络，侵删）
-
检查锅具：
- 最重要的一步！ 确保您使用的锅具是含铁质的、平底且直径合适的电磁炉专用锅，不锈钢锅、铝锅、铜锅、玻璃锅等都不适用。
- 测试方法： 将一个确认能用的电磁炉锅具放在上面测试。
-
检查检锅电路：
- 电磁炉通过“脉冲”信号来检测锅具，如果检锅电路（包括同步电路、高压采样电路、PWM驱动电路）工作不正常，就无法检测到锅具,从而不加热。
- 排查：

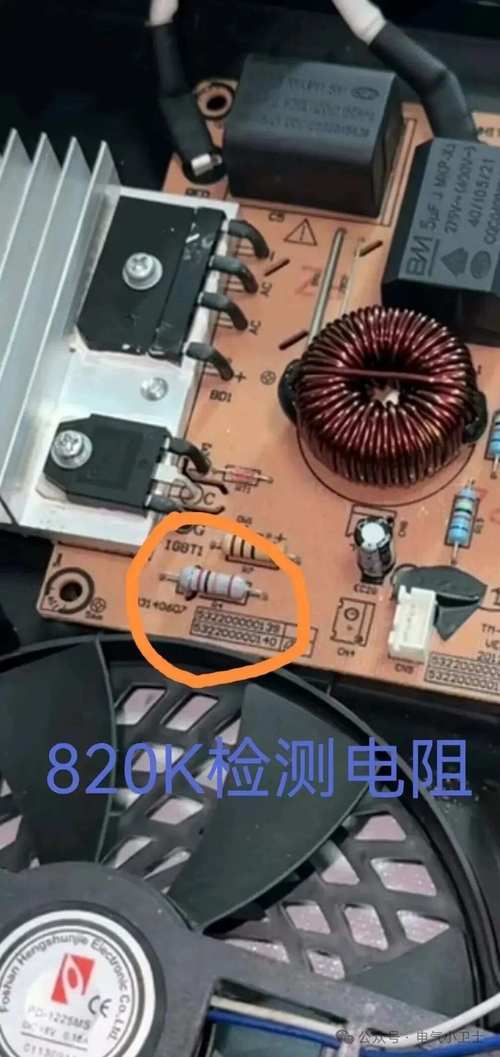

- 同步电路： 检查同步电阻、电容是否变值或损坏。

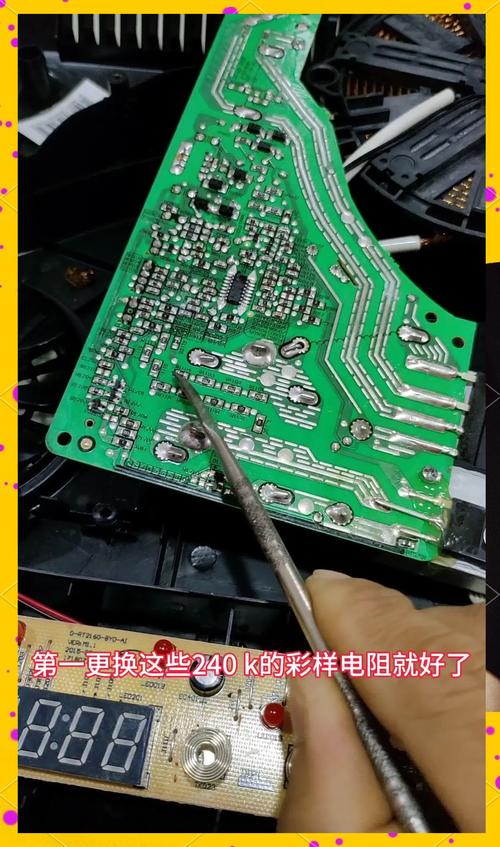

- 高压采样电路： 检查采样电阻、电容是否正常。
- PWM脉冲信号： 用示波器测量MCU（主控芯片）或驱动芯片输出的PWM信号是否正常，没有正常的PWM信号,IGBT就不会被正确驱动。
- 维修： 更换损坏的同步电路元件、采样电路元件,检查MCU是否正常工作。
-
检查驱动电路：
- 即使MCU发出了PWM信号，也需要驱动电路将其放大后才能驱动IGBT，驱动电路常见故障是推动变压器损坏、限流电阻开路、滤波电容失效等。
- 排查： 测量驱动芯片或推动变压器初级、次级的波形和电压。
- 维修： 更换损坏的驱动元件。
-
检查温度传感器电路：
- 如果传感器（锅具或IGBT）开路或短路，保护电路会启动,切断加热。
- 排查： 断电后，拔下传感器插头，用万用表测量其电阻值，在室温下，其阻值应在几KΩ到十几KΩ之间（具体值看传感器型号，通常是NTC热敏电阻），如果阻值无穷大（开路）或为零（短路）,则传感器损坏。
- 维修： 更换同型号的温度传感器。
加热功率低，或时断时续
现象： 能加热，但火力很小,或者加热过程中频繁中断。
可能原因及排查：
- 电网电压低： 检查家中电压是否正常。
- 驱动电路问题： 驱动信号不足或异常，导致IGBT不能完全导通。
- 排查： 检查驱动电路的供电电压、PWM信号的占空比是否正常。
- IGBT性能不良： IGBT轻微老化或性能下降。
- 排查： 用万用表测量其放大能力，虽然不如示波器精确,但可以对比正常值。
- 同步电路参数漂移： 同步电阻、电容的阻容值发生变化，导致同步点偏移，影响功率输出。
- 排查： 测量同步电路中关键电阻的阻值是否与标称值相符。
- 散热问题： 风扇不转或转速慢，导致IGBT过热，进入保护状态。
- 排查： 听风扇是否转动，用手感受出风是否强劲，检查风扇电机、启动电容是否损坏。
开机后风扇一直转，但不加热
现象： 插上电，风扇就启动，但按键无反应,或者按了键也不加热。
可能原因及排查：
- IGBT温度传感器异常： 传感器误报高温，导致CPU一开机就启动风扇保护。
- 排查： 同上,测量传感器电阻值是否正常。
- CPU或驱动芯片故障： 控制核心或驱动部分异常，导致程序错乱。
- 排查： 检查CPU的工作条件（电源、复位、时钟）是否正常,测量驱动芯片的输入输出信号。
总结与维修流程建议
对于大多数电磁炉维修,建议遵循以下逻辑顺序：
- 安全第一： 断电、放电。
- 目视检查： 查找明显烧毁、爆裂元件。
- 测量保险丝：
- 若保险丝完好： 重点检查低压电源电路（给CPU供电的5V等）、CPU工作条件、按键板、显示板。
- 若保险丝熔断： 不要急于更换！ 立即排查IGBT、整流桥、高压电容是否击穿，更换损坏元件后,再换上新保险丝。
- 不通电故障： 聚焦在电源部分,从保险丝开始逐级排查。
- 不加热故障： 先排除锅具问题，再检查检锅电路、驱动电路、传感器电路。
- 代码类故障： 根据代码提示,针对性检查对应电路。
威王电磁炉的维修，核心在于对“电源-驱动-IGBT-同步-保护”这几大电路的理解。 由于其电路设计相对成熟，大部分问题都集中在功率驱动部分和传感器电路上，如果您没有电子维修基础,最稳妥的办法是联系威王品牌的官方售后或寻找信誉良好的专业维修师傅。
