第一部分：编码器故障的常见症状
在开始维修前，首先要确认故障是否确实由编码器引起,常见症状包括：

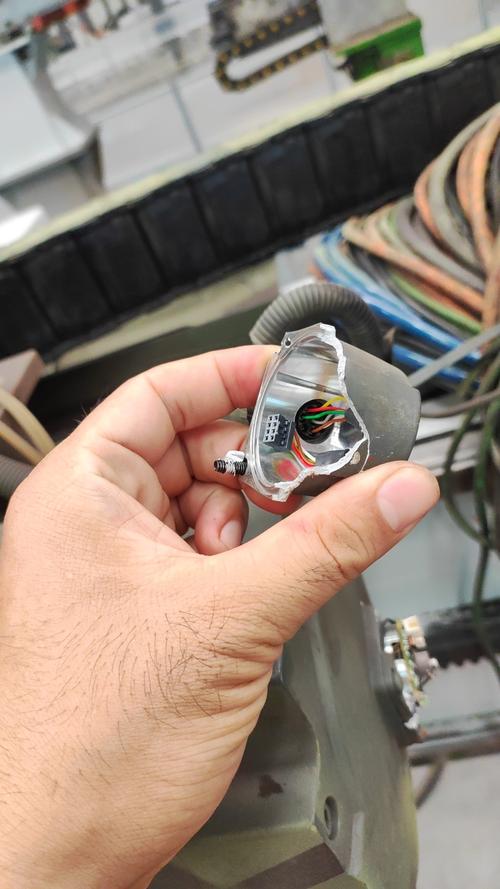

（图片来源网络，侵删）
-
电机无法启动或运行异常：
- 电机上电后，控制器报“编码器故障”、“位置超差”、“速度反馈丢失”等报警。
- 电机在“嗡嗡”响但无法转动,或者有剧烈的振动和异响。
- 电机只能以很低的频率运行,无法提速。
-
运行不稳定、丢步或定位不准：
- 电机在运行过程中出现瞬间停顿、抖动或速度波动。
- 电机无法精确停止在目标位置,定位误差大。
-
通讯错误：
控制器（如变频器、伺服驱动器）无法与编码器建立通讯,通讯报错。

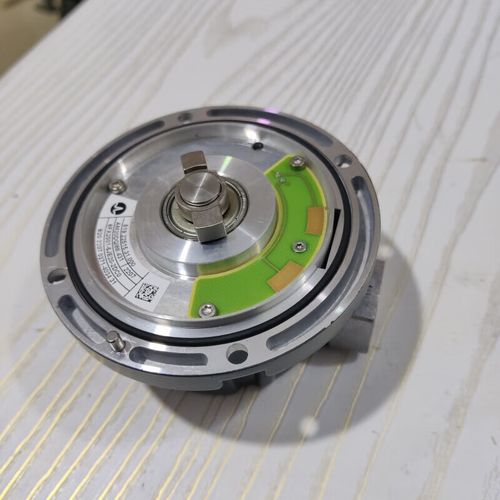

（图片来源网络，侵删）
第二部分：故障诊断与排查步骤（由简到繁）
在考虑维修或更换之前，请务必按照以下步骤进行排查，这可以解决大部分“假性”故障。
外部检查与清洁
-
目视检查：
- 检查编码器电缆是否有明显的破损、挤压、被油污腐蚀或被老鼠等动物啃咬。
- 检查编码器与电机（或驱动器）的连接插头/插座是否松动、氧化或针脚弯曲。
- 检查编码器外壳是否有物理损伤、裂纹或进水痕迹。
-
清洁：
- 如果编码器安装位置有大量油污、粉尘或金属碎屑，它们可能会影响信号。务必在断电后,用无水酒精和软布小心地清洁编码器外壳和连接器。
电缆与连接检查
- 重新插拔： 将编码器电缆从电机和控制器两端拔下，检查针脚是否有氧化、变形或脏污，可以用电子接触清洁剂或压缩空气吹净，然后重新插紧,确保插接到位。
- 屏蔽层接地检查： 编码器电缆的屏蔽层非常重要，用于抗干扰，确保屏蔽层在控制器一端（通常是变频器/伺服驱动器）可靠接地，而不是在电机端接地（除非有特殊要求）。
参数检查
- 核对编码器类型： 进入控制器的参数设置菜单，确认编码器类型（如增量式、绝对值式；SSI、EnDat、Fanuc、Resolver等）和分辨率（如1024 P/R）设置是否与电机铭牌或实际编码器型号完全一致,一个错误的参数就会导致所有故障。
- 检查旋转方向： 确认电机旋转方向的参数设置是否正确。
电气测量（需要万用表或示波器）
⚠️ 警告：此操作需要专业知识和工具，操作不当可能损坏设备，请在断电后进行。

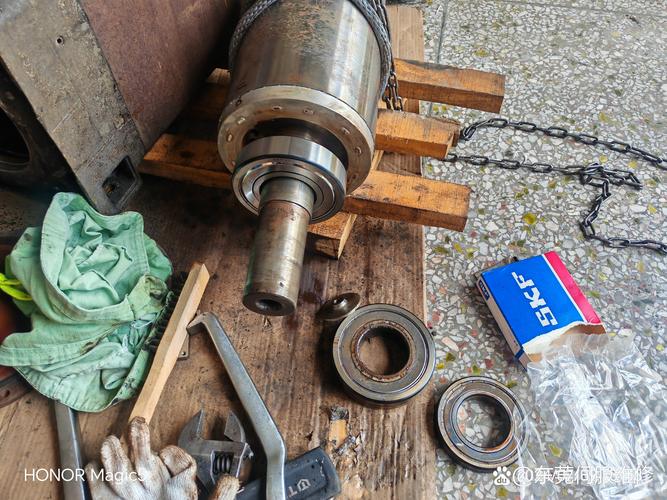

（图片来源网络，侵删）
-
测量电源电压：
- 使用万用表测量编码器供电电压（通常是5V DC或10-30V DC，具体看型号），电压是否在正常范围内？是否稳定？
- 检查电压是否因线路过长或压降而不足。
-
测量信号线：
- 增量式编码器： 测量A+、A-、B+、B-、Z+、Z-（或Index）线之间是否有短路或对地短路。
- 绝对值式编码器（如SSI）： 测量数据线和时钟线之间是否有短路。
- 正交编码器： 可以手动缓慢转动电机轴，用万用表的直流电压档或示波器测量A相和B相信号的电压变化，正常情况下，应该能看到规则的方波脉冲，且A、B两相信号相位差约为90度。
替换法验证（最有效的诊断方法）
如果以上步骤都无法解决问题,那么编码器本身损坏的可能性就很大了。
- 备件替换： 如果有同型号、同规格的备用编码器，将其安装到故障电机上进行测试，如果电机恢复正常,则可确认原编码器已损坏。
- 交叉替换： 如果没有备件，可以将故障电机的编码器安装到一台正常的同型号电机上，如果正常电机也报故障,则进一步证明编码器是坏的。
第三部分：维修选项
经过诊断确认编码器损坏后,您有以下几种维修选择：
更换新编码器（最推荐）
这是最可靠、最省心的方法。
- 优点：
- 质量有保障,性能稳定可靠。
- 享受完整的质保服务。
- 安装调试简单，成功率100%。
- 缺点：
成本最高,尤其是原厂西门子编码器价格昂贵。
- 如何操作：
- 确定型号： 从旧编码器外壳上找到型号标签（1HU9104-0AA01-0AA0），或者根据电机型号（如 1FL6042-2AF21-1AA1）查询其标准配置的编码器型号。
- 购买渠道：
- 西门子官方/代理商： 价格最贵，但100%原装,质量最好。
- 专业编码器供应商： 价格适中,提供正品或兼容品。
- 可靠的平台供应商： 如京东、天猫的官方旗舰店,注意甄别。
- 安装与对零：
- 更换： 安装过程要小心,避免用力过猛损坏编码器或电机轴。
- 对零： 这是最关键的一步！ 更换编码器后，必须进行电机角度对零，否则会导致电机定位不准、振动、过流报警，西门子电机通常使用 Siemens Starter 软件或驱动器自身的工具进行自动对零。
专业编码器维修公司返修
如果原厂编码器价格过高，且电机价值不菲,可以考虑找专业的编码器维修公司。
- 优点：
- 价格远低于新编码器。
- 可以修复一些看似无法修复的物理损伤（如码盘碎裂、芯片烧毁）。
- 缺点：
- 维修周期长,可能需要数天到数周。
- 质量参差不齐，维修后可能存在稳定性问题,且保修期通常较短。
- 需要将编码器拆卸并寄送,耽误生产。
- 如何操作：
- 在网上搜索“西门子编码器维修”、“Encoder Repair”等关键词,找到信誉好的公司。
- 联系他们,提供编码器型号和故障现象。
- 根据报价评估是否值得维修。
- 将编码器寄送,等待维修结果。
自行维修（极不推荐，仅限有经验的电子工程师）
这需要深厚的电子技术功底和专业的维修设备（如恒温烙铁、显微镜、示波器、编程器等）。
- 可能的故障点：
- 电缆问题： 重新焊接或更换电缆。
- 连接器问题： 更换损坏的插头/插座。
- 元器件损坏： 如稳压芯片、信号处理芯片等烧毁,需要找到同型号芯片进行更换。
- 码盘污染/划伤： 对于光学编码器，如果码盘有轻微污渍，可以尝试用超细纤维布和酒精极其小心地擦拭，但如果划伤严重,则无法修复。
- 巨大风险：
- 成功率极低： 现代编码器高度集成，故障点复杂,很难定位。
- 二次损坏： 不专业的焊接或操作会彻底报废编码器。
- 无安全保障： 维修后没有质保,运行中再次损坏风险高。
第四部分：预防措施
为了延长编码器的使用寿命,建议采取以下预防措施：
- 保持环境清洁： 定期清理电机周围的粉尘、油污和金属碎屑,防止其进入编码器内部。
- 确保良好散热： 避免电机在过热环境下长期运行,高温会加速电子元件老化。
- 防止机械应力： 避免对电机轴和编码器施加过大的径向或轴向负载,安装时要保证同轴度。
- 规范布线： 编码器电缆应与动力电缆（如变频器到电机的电缆）分开走线，并使用金属导管屏蔽,以防电磁干扰。
- 定期检查： 定期检查电缆和连接器状态,发现松动或损坏及时处理。
| 维修方案 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 更换新编码器 | 可靠、质保、省心 | 成本高 | 对设备稳定性要求高，预算充足的情况。首选方案。 |
| 专业公司返修 | 成本低、可修严重故障 | 周期长、风险高、保修短 | 原厂编码器价格过高，且电机价值高，值得投入维修成本的情况。 |
| 自行维修 | 成本最低（理论上） | 风险极高、成功率极低 | 仅限具备专业电子维修能力的工程师，且编码器价值不高时尝试。 |
对于大多数工业应用场景，强烈建议直接更换新的原厂或高质量的兼容编码器,这是保障设备长期稳定运行的最优解。
