第一部分：维修前准备与安全须知
这是最重要的一步，忽视安全可能导致设备损坏、人员受伤甚至更严重的后果。

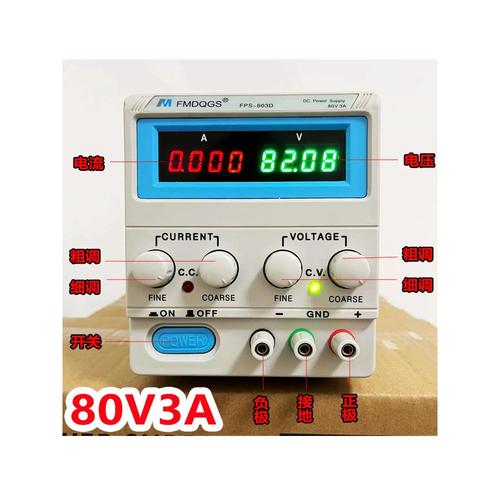

（图片来源网络，侵删）
-
断电与放电：
- 完全断开电源： 将电源插头从插座拔下。
- 高压电容放电： 60V电源内部，尤其是在整流桥后、变压器次级侧，通常有大容量的电解电容（如几百微法，耐压100V以上），即使断电，这些电容中仍储存着足以致命的高压电能。必须使用带绝缘手柄的螺丝刀或专用放电棒，在电容两端进行短路放电，直到确认电压为零。
- 测量确认： 使用万用表的直流电压档，测量关键电容两端电压，确保为0V,方可开始操作。
-
工具准备：
- 万用表： 必备！用于测量电压、电阻、通断。
- 示波器 (强烈推荐)： 对于开关电源或线性电源的纹波、振荡等问题，示波器是“火眼金睛”。
- 螺丝刀、钳子、烙铁、焊锡： 拆卸和焊接工具。
- 隔离变压器 (可选但推荐)： 将待修设备与市电电网隔离,防止发生短路时烧毁设备或引发触电。
-
心理准备：
- 先观察，再动手： 不要盲目拆解。
- 由简到繁： 从最简单、最可能的原因开始排查。
- 做好标记： 拆卸复杂线路或元件时，拍照或做标记,方便恢复。
第二部分：故障现象分析与初步诊断
根据电源表现出的具体问题,可以大致判断故障范围。

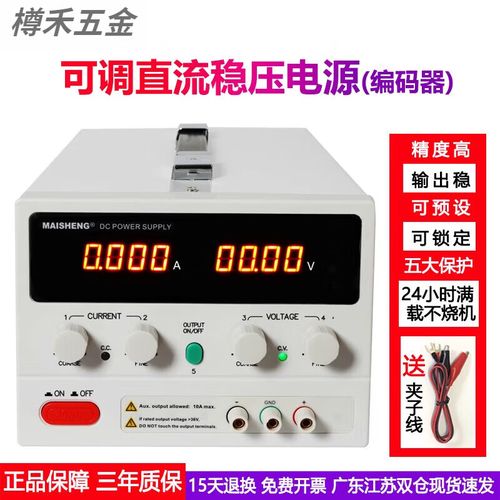

（图片来源网络，侵删）
| 故障现象 | 可能的原因范围 |
|---|---|
| 完全无输出 (指示灯不亮，风扇不转) | - 保险丝熔断 - 电源开关损坏 - 输入回路开路 (如电源线、插头) - 内部电源电路 (如启动电阻、PWM芯片) 故障 |
| 输出电压严重偏低 (远低于设定值) | - 输入电压过低 - 电压取样反馈回路故障 - 稳压控制芯片 (如TL431, UC384X) 或其外围电路故障 - 功率输出管/模块 (如调整管, MOSFET) 损坏或性能不良 - 负载过重 (短路) |
| 输出电压不可调或只能调到很低值 | - 电位器损坏或接触不良 - 取样电阻网络开路或短路 - 稳压控制芯片损坏 - 基准电压源 (如TL431的2.5V) 异常 |
| 输出电压不稳定，有波动或漂移 | - 滤波电容 (输入/输出) 失效 (ESR增大) - 电压反馈回路元件性能不良 - 稳压控制芯片或其供电不稳定 - 负载能力不足，带载能力差 |
| 输出纹波过大 | - 输出滤波电容失效或容量不足 - 整流桥性能不良 - 开关电源的开关频率异常或驱动不足 - 地线布局不良，存在干扰 |
| 输出电压过高 (危险！) | - 反馈回路开路 (最常见！) - 稳压控制芯片击穿 - 取样电阻开路 此故障非常危险，可能导致负载烧毁，甚至引发火灾，应立即断电检修。 |
第三部分：通用维修流程与关键点检查
无论出现哪种故障,都可以按照以下流程进行系统排查。
外观检查与静态测量 (断电状态下)
-
目视检查：
- 保险丝： 检查外观是否发黑、熔断，这是判断是否存在严重短路的首要线索，如果保险丝熔断，切勿直接更换新的就通电,必须先找到导致熔断的根本原因。
- 元件： 观察电容是否有鼓包、漏液；电阻是否有烧焦、变色；二极管、三极管是否有裂痕。
- PCB板： 查看是否有烧焦的痕迹、铜箔断裂、虚焊或短路点。
-
电阻测量 (关键步骤)：
- 测量输入端电阻： 用万用表电阻档测量电源输入端 (L, N) 的电阻值。
- 正常情况： 应有一定阻值 (几十到几百欧姆),取决于输入电路的限流电阻和整流桥。
- 阻值为0或非常小： 说明输入端存在严重短路，通常是整流桥击穿或后续电路有对地短路，重点检查整流桥、滤波电容、开关管 (如果是开关电源)。
- 阻值为无穷大： 说明输入回路开路，可能是保险丝熔断、开关损坏或线路断开。
- 测量关键对地电阻： 测量功率管 (调整管/MOSFET) 的C/E或D/S极对地电阻，以及大功率整流管的对地电阻,检查是否击穿短路。
- 测量输入端电阻： 用万用表电阻档测量电源输入端 (L, N) 的电阻值。
通电测试 (仅在确认输入无严重短路后进行)
注意：通电测试时，最好在输出端接一个假负载 (如大功率水泥电阻)，避免空载或轻载状态下某些电源异常。
（图片来源网络，侵删）
- 测量关键点电压：
- 输入电压： 测量变压器初级或整流滤波后的直流电压是否正常 (对于220V输入，整流后应有约300V)。
- 辅助电源电压： 如果是开关电源，测量给控制芯片 (如UC384X) 供电的电压是否正常 (通常为12V-20V)。
- 基准电压： 测量稳压芯片 (如TL431) 的参考端 (Ref) 电压，应为稳定的2.5V。
- 误差放大器输出： 测量TL431的阴极或光耦的输出端电压,随电位器调节应有变化。
- 驱动信号： 用示波器观察驱动功率管 (MOSFET/IGBT) 的基极/栅极波形，应有清晰、完整的方波脉冲。
- 输出电压： 测量实际输出端电压,并与设定值对比。
针对性排查
根据步骤二测量的结果，结合故障现象,进行深入排查。
-
如果输出电压为0：
- 检查辅助电源是否正常工作。
- 检查PWM芯片是否有输出驱动信号，若无，检查芯片及其外围电路 (如振荡电阻、电容，反馈电压)。
- 检查功率管是否损坏。
-
如果输出电压不可调：
- 重点检查电压调节电位器： 测量其两端电阻是否正常，调节时中间端与两端电阻是否平滑变化，如有跳动或无穷大,则更换。
- 检查取样电阻网络： 测量分压电阻的阻值是否与标称值相符,有无开路或短路。
- 检查TL431： 测量其三个引脚电压是否符合逻辑，若Ref端不是2.5V，或K-A端电压不随控制变化,则可能损坏。
-
如果输出电压纹波大：
- 重点检查输出滤波电容： 用万用表电容档或LCR表测量其容量，或用示波器观察其两端的波形，看ESR是否过大,必要时更换同规格或更高规格的电容。
- 检查整流桥： 用万用表二极管档测量整流桥的二极管特性,看是否有软击穿或性能下降。
- 检查接地： 确保电源的地线连接良好,特别是功率地与信号地的连接。
第四部分：常见故障元件与案例
-
保险丝熔断：
- 案例1： 输入整流桥击穿短路，更换整流桥后,恢复正常。
- 案例2： 主功率开关管 (MOSFET) 击穿短路，更换MOSFET后，恢复正常。注意： 更换前一定要检查驱动电路和尖峰吸收电路,否则新管可能再次击穿。
-
输出电压不可调，始终为最低值 (如1.2V)：
- 案例： 电压调节电位器中心触点接触不良或氧化，清洗或更换电位器后,恢复正常。
-
输出电压偏低且带载能力差：
- 案例1： 输出滤波电容失效，用示波器观察输出纹波会非常大，更换电容后，电压稳定,带载能力恢复。
- 案例2： 功率调整管 (如大功率三极管) β值下降或性能不良,更换后恢复正常。
-
输出电压“滋滋”叫，不稳定：
- 案例： 通常是环路振荡，常见于开关电源，原因是补偿网络 (如TL431和光耦之间的RC电路) 参数设计不当或元件失效,需要重新计算或更换补偿元件。
维修60V可调稳压电源的核心思路是： 安全第一 -> 由外到内 -> 由输入到输出 -> 先静态后动态 -> 缩小范围 -> 定位故障。
- 线性电源：结构相对简单，核心是调整管、基准电压、误差放大器和取样网络。
- 开关电源：结构复杂，增加了PWM控制器、驱动电路、开关变压器等,但效率更高。
遇到疑难杂症时，多查阅电源的电路原理图，理解其工作原理，维修就会事半功倍,祝您维修顺利！
