什么是高精度激光扫描技术？
高精度激光扫描技术，通常也称为三维激光扫描或激光雷达 技术，是一种非接触式、主动式的测量技术，它通过发射激光束并接收从物体表面反射回来的信号，来快速、精确地获取目标物体表面大量密集的三维坐标点，这些点被称为“点云”（Point Cloud）。
（图片来源网络，侵删）
核心思想可以简化为：
- 发射激光： 仪器向目标物体发射一束或多束激光。
- 接收反射： 仪器内部的探测器接收被物体表面反射回来的激光。
- 计算距离： 通过精确测量激光从发射到返回的时间差,并根据光速计算出仪器到物体表面的距离。
- 确定角度： 仪器精确记录激光束发射时的水平和垂直角度。
- 生成坐标： 结合距离和角度，通过极坐标转换公式计算出每个激光点在三维空间中的精确坐标 (X, Y, Z)。

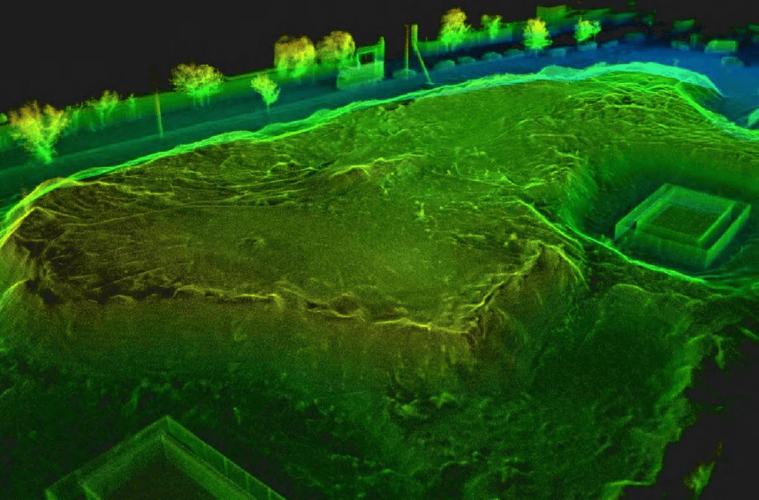

- 构建点云： 通过高速、密集地重复这个过程，仪器可以在短时间内获取数百万甚至数十亿个点的三维坐标，从而构成一个完整、精确的数字模型——点云。
核心组成部分
一套完整的高精度激光扫描系统通常包括：
- 激光发射与接收系统： 核心部件,负责发射激光并捕捉回波。
- 高精度扫描头： 包含一个可以高速、精确旋转的反射镜（多面棱镜或振镜）,控制激光束的扫描方向。
- 高精度惯性测量单元： 包含全球导航卫星系统接收机、惯性测量单元（含陀螺仪和加速度计），它的作用是实时确定扫描仪在空间中的精确位置（经度、纬度、高程）和姿态（俯仰角、横滚角、航向角）,这对于将扫描数据纳入统一的地理坐标系至关重要。
- 数码相机： 通常集成在扫描仪上，用于为每个激光点拍摄一张带有色彩的照片，通过图像匹配，可以将真实世界的颜色信息赋予灰色的点云，生成彩色点云,大大增强了模型的可读性和真实感。
- 控制与数据处理单元： 通常是内置的计算机或外接的平板电脑，用于控制扫描任务、设置参数,以及初步的数据管理。
关键技术指标
评价一台激光扫描仪的性能,主要看以下几个指标：
- 测距精度： 测量距离的准确程度，通常以毫米为单位，这是“高精度”的核心体现。
- 点位精度： 最终生成三维点的空间位置精度，综合了测距精度、角度精度和IMU/GNSS的定位精度。
- 测距范围： 仪器有效测量的最大距离,范围从几米到数公里不等。
- 扫描速率/点频： 每秒可以获取的激光点数量,决定了数据采集的效率。
- 角分辨率/点间距： 在一定距离上，相邻两个激光点之间的最小距离,决定了模型的细节程度。
- 视场角： 仪器一次扫描可以覆盖的角度范围，通常有360°水平视场和一定的垂直视场（如270°、320°）。
- 激光等级： 决定了激光的安全性,决定了操作时是否需要特殊防护。
主要技术类型
根据平台和应用场景的不同,高精度激光扫描技术主要分为以下几类：
（图片来源网络，侵删）
-

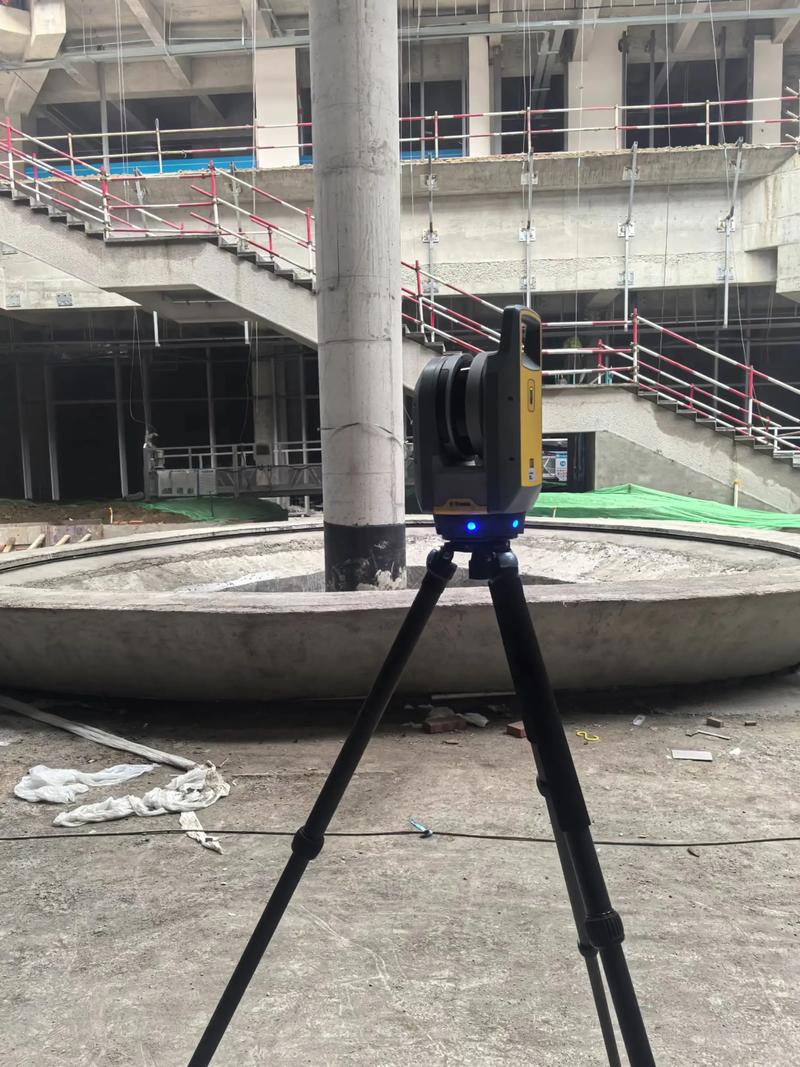

地面三维激光扫描
- 平台： 三脚架、车载、背包式。
- 特点： 精度最高（可达亚毫米级），适合近距离、高细节的场景。
- 应用： 古建筑保护、逆向工程、精密制造、BIM建模、地形测绘等。
-
机载激光扫描
- 平台： 固定翼飞机、直升机、无人机。
- 特点： 覆盖范围广、效率高，可以快速获取大面积地形和地物数据,穿透植被能力强。
- 应用： 大面积地形测绘、数字城市、电力巡线、林业资源调查、灾害评估等。
-
移动激光扫描
- 平台： 汽车、火车、船只。
- 特点： 边走边扫，适合线性地物（如道路、铁路、河流）的快速三维数据采集。
- 应用： 道路竣工测量、交通设施管理、城市街道建模等。
-
手持式激光扫描
（图片来源网络，侵删）- 平台： 手持设备,通常与便携式臂或跟踪仪配合使用。
- 特点： 极其灵活，可以扫描复杂、狭小或难以接触的物体表面。
- 应用： 工业检测、文物修复、医疗（假肢、牙科）、艺术设计等。
工作流程
一个完整的高精度激光扫描项目通常包括以下步骤：
-
外业准备：
- 现场踏勘： 了解扫描环境和目标。
- 控制测量： 布设并测量控制点,用于后续数据配准和地理参考。
- 设站与扫描： 在合适位置架设扫描仪，设置参数，进行多站扫描，确保无死角覆盖目标，各站之间需要设置标靶 或云球,用于后续数据拼接。
-
内业处理：
- 数据配准/拼接： 将不同站扫描的点云数据通过公共的标靶或云球,精确地合并到一个统一的坐标系中。
- 地理参考： 将拼接好的点云数据通过控制点，转换到国家或地方坐标系下（如CGCS2000、WGS84）。
- 点云处理： 去噪（滤除无关噪点）、分类（将点云分离为地面、植被、建筑物、电力线等类别）。
- 三维建模： 基于处理后的点云，生成各种三维模型，如：
- 三角网格模型： 用于可视化、渲染和3D打印。
- CAD模型： 如BIM模型、工业零件模型。
- TIN/DEM/DSM： 用于地形分析和GIS应用。
- 成果输出： 生成各种成果，如二维/三维图纸、点云数据、三维模型、正射影像、体积/面积/距离报告等。
典型应用领域
高精度激光扫描技术的应用极其广泛,几乎涵盖了所有需要空间信息的行业：
- 建筑、工程与施工： BIM建模、施工进度监控、竣工验收、土方量计算、钢结构安装校准。
- 文化遗产与考古： 古建筑、遗址、文物的数字化存档、修复方案设计、虚拟展示。
- 工业制造与检测： 逆向工程、产品质量控制（如叶片、模具）、机器人导航、工厂布局规划。
- 地理信息与测绘： 大比例尺地形图测绘、数字城市建模、地籍测量、灾害评估（滑坡、地震后形变分析）。
- 基础设施管理： 桥梁、隧道、大坝的形变监测、电力走廊巡检、铁路/公路维护。
- 采矿与林业： 矿区储量计算、剥离量计算、森林资源调查、生物量估算。
- 公共安全与应急： 犯罪现场重建、事故现场勘查、消防预案规划、灾害搜救。
优势与局限性
优势：
- 高精度、高密度： 能够获取毫米级精度的海量三维数据。
- 非接触式测量： 可安全测量危险、不可达或脆弱的物体。
- 快速高效： 相比传统测量,速度呈几何级数提升。
- 信息丰富： 点云数据包含丰富的几何信息，结合彩色影像,信息维度更多。
- 客观真实： 直接基于物理测量,减少了人为误差。
局限性：
- 数据量大： 海量点云对数据存储、处理和传输提出了很高要求。
- 后期处理复杂： 需要专业的软件和技能进行数据处理和建模。
- 易受环境影响： 雨、雪、浓雾等恶劣天气会影响激光的传播和反射。
- 材质影响： 对于高反光（如镜面、金属箔）或高透明（如玻璃）的物体,测量效果可能不佳。
- 成本较高： 高端设备软硬件投入较大。
未来发展趋势
- 智能化与自动化： AI算法将深度应用于点云分类、目标识别、特征提取等环节,减少人工干预。
- 多传感器融合： 与可见光、红外、微波等传感器深度融合,获取更全面的目标信息。
- 实时化与动态化： 发展实时动态扫描技术，用于自动驾驶、机器人导航、动态监测等。
- 轻便化与平民化： 设备将更小、更轻、更便宜，应用门槛降低,进入更多消费级和专业级领域。
- 与数字孪生深度融合： 作为构建和更新数字孪生体的核心数据采集手段,实现物理世界与数字世界的实时同步。
高精度激光扫描技术是继GPS技术之后，测绘地理空间信息领域的又一次革命性突破，它将我们感知和记录世界的方式从二维提升到了三维，为各行各业提供了前所未有的“上帝视角”，是实现智慧城市、智能制造和数字地球的关键技术基石。
