下面我将为您整理一份“电动机维修摇表使用”的图文教程和视频教程资源汇总，从原理、步骤到注意事项,力求全面清晰。
（图片来源网络，侵删）
第一部分：图文教程 - 摇表使用核心步骤
这部分可以帮助您快速理解操作流程和要点。
准备工作
-
安全第一！

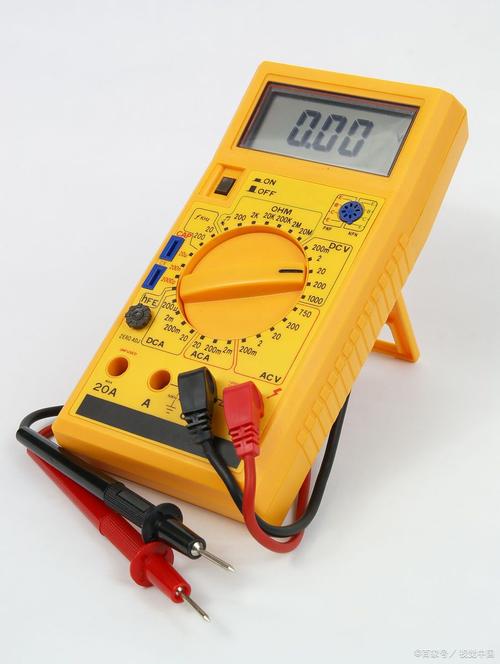

- 断电并放电： 必须确保电机已完全脱离电源，并等待足够长的时间（至少几分钟，大电机可能需要更久），让内部电容完全放电,可以用合格的验电笔或万用表确认。
- 隔离电机： 将电机与所有连接的设备（如变频器、齿轮箱等）断开,只测量电机本体。
-
清洁电机：
用干燥的压缩空气或抹布清洁电机接线盒、接线端子和电机外壳，特别是端子上的油污、灰尘和水分,这些都会影响测量结果的准确性。
（图片来源网络，侵删） -
识别绕组：
打开接线盒，通常会有三个绕组的端子：U (或 T1)、V (或 T2)、W (或 T3)，有些电机是星形接法，有中性点（N）；有些是三角形接法,你需要清楚你要测量的对象。

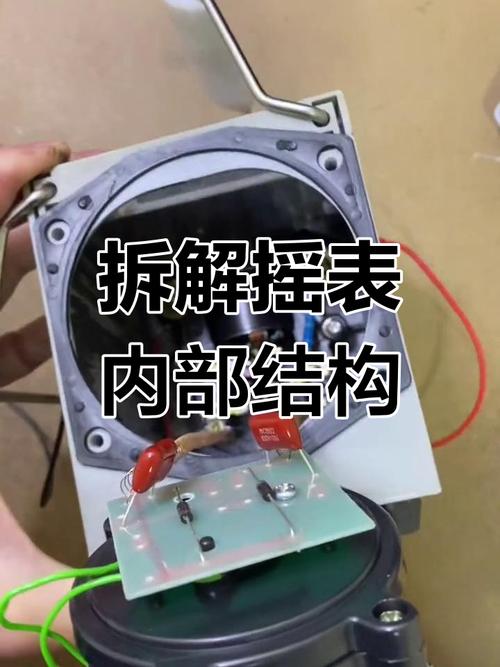

摇表选择与检查
-
选择合适的摇表：
- 电压选择： 常用的摇表有500V、1000V、2500V等，对于低压电机（380V），通常选用 500V 或 1000V 的摇表,电压过高可能会损坏电机绕组的薄弱绝缘。
- 量程选择： 选择量程范围合适的摇表，一般0-2000MΩ或0-5000MΩ即可满足大部分电机需求。
-

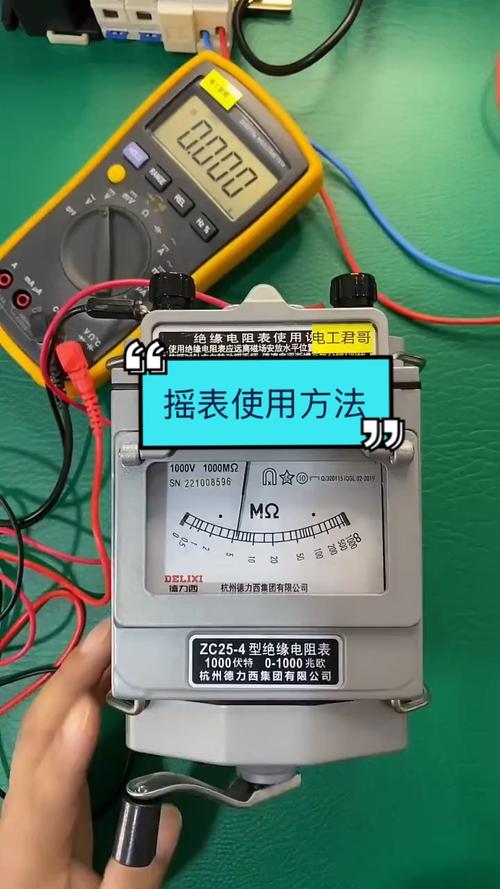

检查摇表自身是否正常：
（图片来源网络，侵删）- 开路试验： 将摇表两根测试线（L-线路, E-地）分开，摇动摇柄（通常达到120转/分钟），指针应指向“∞”（无穷大）。
- 短路试验： 将两根测试线短接，轻轻摇动摇柄，指针应迅速指向“0”，如果开路指针不指∞或短路指针不指0，说明摇表本身有问题,不能使用。
开始测量
测量前，请将摇表平稳放置，水平放置。
测量绕组对地绝缘（U、V、W 相对机壳）
这是最常见的测量，检查每个绕组与铁芯（机壳）之间的绝缘情况。
- 接法：
- 将摇表的 E (地) 端子连接到电机的金属外壳（接地端子或裸露的金属部分）。
- 将摇表的 L (线路) 端子连接到任意一个绕组的接线端子（U 相）。
- 其他不测量的绕组端子（V、W）悬空即可,不要连接任何东西。
- 测量：
- 以恒定的速度（约 120 转/分钟）摇动摇柄。
- 待指针稳定后（约1分钟后）,读取并记录读数。
- 测量完毕后，在摇动状态下，先断开 L 端子连接，再停止摇动，最后断开 E 端子。 （这个顺序很重要，防止电容放电损坏摇表！）
- 重复： 用同样的方法分别测量 V 相对地和 W 相对地。
测量绕组相间绝缘（U-V, V-W, W-U）
这个测量检查绕组与绕组之间的绝缘情况。
- 接法：
- 将摇表的 E (地) 端子不接（或用绝缘胶带包好，防止碰到其他地方）。
- 将摇表的 L (线路) 端子连接到第一个绕组端子（U 相）。
- 将摇表的 G (屏蔽/保护) 端子也连接到第一个绕组端子（U 相），这一步是为了消除表面泄漏电流,确保测量准确。
- 将摇表的 L (线路) 端子移动到第二个绕组端子（V 相）进行测量。（注意：标准接法是L接一相，E接另一相，G接L线，但为了方便，很多师傅会采用L接一相，E悬空，然后L再去测另一相，虽然不完全规范，但在现场快速判断时也常用，最规范的接法是：测U-V时，L接U，E接V，G接U。）
- 简化接法（现场常用）：
- L 接 U 相，E 接 V 相，测量 U-V 间的绝缘。
- L 接 V 相，E 接 W 相，测量 V-W 间的绝缘。
- L 接 W 相，E 接 U 相，测量 W-U 间的绝缘。
- 测量与断开： 同上，摇动、读数、先断L后停摇。
结果判断
- 标准参考值：
- 对于低压电机（380V），绝缘电阻 一般要求不低于 0.5 MΩ 即可认为合格。
- 对于新电机或大修后的电机，要求更高，通常要求 不低于 5 MΩ，甚至几十 MΩ。
- 一个经验法则是：每千伏工作电压，绝缘电阻不应低于 1 MΩ，对于380V电机，0.5MΩ是底线，1MΩ以上更好。
- 动态判断：
- 吸收比： 在摇测60秒和15秒时的读数比值（R60/R15），对于大容量电机，吸收比大于1.3通常认为绝缘良好,这个指标更能反映绝缘的受潮和老化程度。
- 极化指数： 摇测10分钟和1分钟时的读数比值（R10min/R1min），对于高压电机，这个指标更重要,通常要求大于2。
- 综合判断：
- 合格： 各项测量值均高于标准,且三相数值比较平衡。
- 不合格：
- 数值偏低： 可能是电机受潮、绝缘表面有污物。
- 三相严重不平衡： 可能是某相绕组有接地或匝间短路隐患。
- 数值为零或接近零： 绕组直接接地或严重短路。
第二部分：视频教程资源汇总
视频能更直观地展示操作细节,强烈推荐观看。
中文入门基础视频 (推荐新手观看)
【B站 - 电工小超哥】
- 《兆欧表（摇表）使用方法，电机绝缘电阻测量,图文并茂讲解》
- 简介： 这位UP主的视频非常经典，讲解细致，从摇表的认识、校验到电机、电缆、变压器的测量方法都有涵盖,非常适合入门学习。
- 观看链接： 点击此处跳转B站视频
【B站 - 老电工手把手教你】
- 《手把手教你用摇表测电机，绝缘电阻怎么测？一分钟看懂！》
- 简介： 节奏较快，直奔主题，现场演示感强,适合有一定基础想快速回顾的师傅。
- 观看链接： 点击此处跳转B站视频
中文进阶/详细讲解视频
【腾讯课堂 / 抖音等平台搜索】
- 搜索关键词： “电机摇表详细教程”、“高压电机绝缘测量”、“摇表吸收比测量”
- 简介： 这些平台上有一些更专业的培训机构或资深电工发布的视频，可能会涉及到吸收比、极化指数、以及更复杂的接线方式,适合想深入学习的同学。
英文视频 (适合需要了解国际标准或不同品牌摇表操作的用户)
YouTube - The Engineering Mindset
- How to use a Megger (Insulation Resistance Tester)
- 简介： 这个频道以高质量的动画和清晰的讲解著称，视频会详细解释兆欧表的工作原理、安全事项和正确的测量步骤,非常适合建立系统的知识框架。
- 观看链接： 点击此处跳转YouTube视频
YouTube - ProGauge
- Megger Testing: A Practical Guide
- 简介： 由专业仪表厂商发布，内容非常实用，侧重于现场应用和故障排查,有真实的演示。
- 观看链接： 点击此处跳转YouTube视频
总结与安全提示
- 安全永远是第一位：严格遵守“断电、放电、验电”的原则。
- 先检查再使用：每次使用前都要检查摇表是否完好。
- 接线要牢固：确保测试线与端子接触良好,避免因接触不良导致读数跳动。
- 操作顺序要牢记：先断线，后停摇，测量结束后，被测绕组会储存电荷，必须先放电，可以用一个合格的放电棒或大功率电阻进行放电,不要用手直接去碰！
- 记录数据：将测量结果记录下来，与历史数据对比,可以更好地了解电机绝缘性能的变化趋势。
希望这份详细的图文和视频教程能对您有所帮助！祝您维修顺利！
