第一部分：C波段高频头基本工作原理
要维修,先要懂原理，C波段高频头的主要功能是将卫星天线接收到的C波段微弱信号（3.7GHz - 4.2GHz）进行放大、混频，转换成一个固定的中频信号（通常为950MHz - 1450MHz或950MHz - 1750MHz），以便卫星接收机（机顶盒）处理。

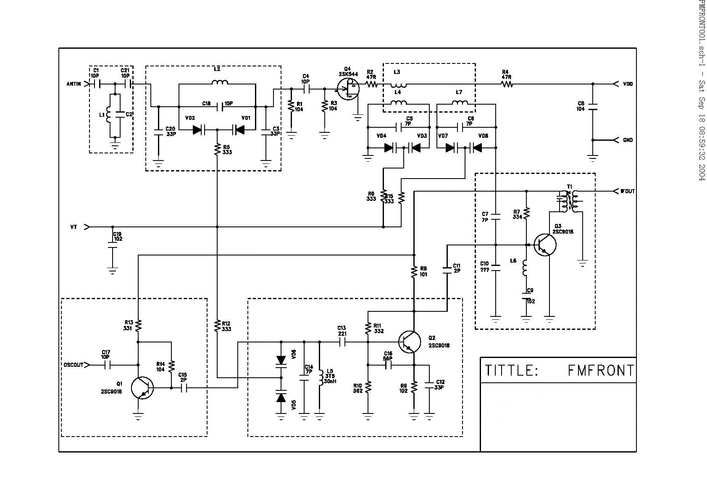

（图片来源网络，侵删）
其内部电路通常由以下几个核心部分组成：
-
低噪声放大器：
- 作用：对天线接收到的微弱信号进行第一级放大，要求噪声系数极低，以保证信噪比。
- 核心器件：通常是GaAs（砷化镓）场效应管，如NEC的24XX系列、PHEMT管等，这些管子对静电非常敏感，维修时务必注意防静电。
-
第一本振：
- 作用：产生一个频率非常稳定的本地振荡信号（LO），对于C波段，LO频率通常为5150MHz。
- 核心器件：介质振荡器，简称DRO，它由一个特殊介质谐振腔和一个变容二极管组成，通过改变变容二极管的反向电压来微调振荡频率，这是高频头的“心脏”，也是最易出问题的部分之一。
-
混频器：

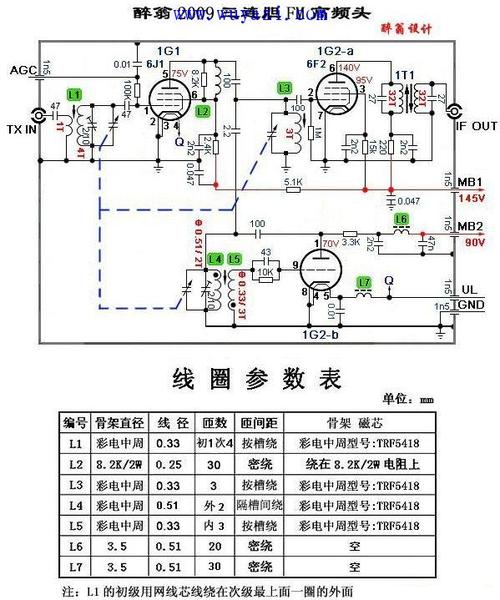

（图片来源网络，侵删）- 作用：将L放大的高频信号（3.7-4.2GHz）与本振信号（5150MHz）进行混频，通过差频得到中频信号（5150MHz - 3.7/4.2GHz = 950/1450MHz）。
- 核心器件：通常是双栅场效应管或专门的混频二极管对。
-
中频放大器：
- 作用：对混频后的中频信号进行进一步的放大，以达到足够的电平输出。
- 核心器件：普通的高频三极管或专用IC。
-
供电及控制电路：
- 作用：为上述所有有源器件提供稳定的工作电压，接收机通过同轴电缆送来的13V/18V直流电压来控制高频头的极化方式（垂直/水平），通过0V/12V/13V/18V的22kHz脉冲来控制频段切换（高/低本振）。
- 核心器件：LNBF供电模块、三极管/二极管（用于极化和频段切换）。
第二部分：常见故障现象与初步判断
在动手之前,先通过现象判断问题出在哪里。
| 故障现象 | 可能的原因 | 初步判断方法 |
|---|---|---|
| 无信号 | 高频头供电问题 LNA或IF放大器损坏 供电模块损坏 内部线路断路 |
测量输出端直流电压是否正常（约13-18V），若电压正常，则高频头内部损坏。 |
| 信号弱，雪花点多 | LNA噪声变大或增益下降 DRO频率偏移（本振频率不准） 供电电压不稳定 连接头氧化或接触不良 |
检查供电电压，用频谱仪观察中频输出频谱，看中心频率是否在950MHz，若无频谱仪，可尝试更换高频头对比。 |
| 部分频道无信号 | DRO频率严重偏移 混频器性能下降 中频放大器频带变窄 |
通常与本振频率偏移有关，这是DRO问题的典型症状。 |
| 频繁锁定/解锁 | 供电不稳定（如线路过长、压降大） 内部元件虚焊 LNA自激 |
检查供电线路，轻轻敲击高频头外壳，看故障是否变化，判断虚焊可能。 |
| 极化切换失灵 | 极化控制三极管/二极管损坏 控制电压未送达 |
用万用表测量高频头输入端，切换接收机设置，看13V/18V电压是否正常变化。 |
| 22kHz频段切换失灵 | 22kHz脉冲处理电路损坏 高低本振切换电路损坏 |
测量输入端，看接收机发送22kHz脉冲时，电压是否有微小变化。 |
第三部分：维修工具与准备
-
工具：

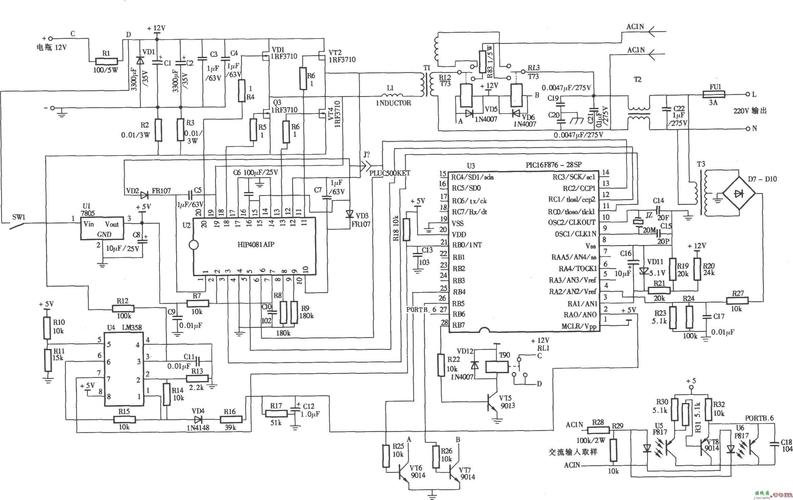

（图片来源网络，侵删）- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：非常有用，可以观察中频波形和22kHz脉冲。
- 可调直流稳压电源：用于安全供电和测试。
- 电烙铁、吸锡器、焊锡丝：用于拆焊元件。
- 防静电手环：保护GaAs FET等敏感元件。
- 螺丝刀、扳手：打开高频头外壳。
-
备件：
- 同型号的DRO：这是最关键的备件，也是最难匹配的。
- 同型号的LNA管（如NEC7202/7402等）。
- 常见的三极管、二极管。
- 同轴电缆、BNC头：用于测试。
-
安全：
- 断电操作：在打开高频头外壳和焊接前，务必断开所有连接。
- 防静电：佩戴防静电手环，确保工作台接地良好。
第四部分：维修步骤详解
外壳打开与初步检查
- 用合适工具拧下高频头外壳的螺丝,注意有些高频头是密封的，可能需要用热风枪或电吹风加热外壳软化密封胶才能打开，但要小心烫坏内部电路。
- 打开后,仔细观察电路板，寻找明显的故障点：
- 烧黑的元件：电容、电阻或三极管表面发黑。
- 炸裂的元件：电解电容鼓包或炸开。
- 虚焊点：元件引脚焊锡光泽暗淡或有裂纹。
- 进水腐蚀：绿色或白色的锈迹。
供电电路检查
这是最应该优先检查的,因为供电问题最常见。
- 将高频头的输入端连接到卫星接收机。
- 用万用表测量高频头输出端的中心芯线与外壳之间的直流电压。
- 正常情况下,切换垂直/水平极化，应在 13V 和 18V 之间跳变。
- 如果没有电压,检查接收机和连接线，如果电压异常偏低，可能是内部供电模块损坏或短路。
- 如果电压正常,但设备仍不工作，问题出在内部有源器件。
信号通路分段检查（需要信号源）
如果没有频谱仪,此步骤较难进行，但可以尝试。
-
LNA检查：
- LNA的供电通常由一个电感（通常是磁珠）从主供电引入。
- 测量LNA管子的Vdd（电源脚）是否有电压（通常是5V）。
- 测量其栅极是否有偏置电压（通常是0.5V-1.5V，具体看电路图）。
- 如果电压异常,检查供电电路前端的电阻、电感是否损坏。
-
IF放大器检查：
- 混频后的IF信号会经过一个带通滤波器,然后进入IF放大器。
- IF放大器的供电电压通常是固定的（如5V）。
- 测量IF放大器的Vdd和偏置电压是否正常。
核心部件——DRO的检查与更换（最关键也最难）
这是维修C波段高频头的核心技术。
DRO故障的典型症状：信号弱、部分频道无信号、频谱显示中心频率偏移。
更换步骤：
- 定位DRO：在电路板上找到那个金属封装、带有调节螺钉的元件，它通常靠近LNA和混频器。
- 记录原参数：在拆下DRO之前，务必用万用表测量其上偏置电阻的阻值，并拍照记录DRO的型号（如果有的话）和电路连接，这有助于新DRO的调试。
- 拆焊DRO：DRO的焊盘通常很小且密集，使用尖头的烙铁头，配合助焊剂，小心地将它焊下，注意不要烫坏电路板。
- 安装新DRO：将新DRO对准焊盘，先焊接一个固定点，然后调整位置，确保没有桥接，最后将所有引脚焊好。
- 调试DRO频率（最难的步骤）：
- 必备工具：频谱分析仪，没有频谱仪，基本无法精确调试。
- 连接方法：将高频头的输入端（信号入口）接一个50欧姆的负载（模拟天线信号），将输出端通过同轴线缆连接到频谱仪的输入。
- 供电：给高频头加上正常的18V或13V电压。
- 观察与调节：频谱仪上应该能看到一个明显的谱线，这就是中频信号，调节DRO上的调谐螺钉，使用非金属（如塑料或木质）的螺丝刀，非常缓慢地旋转，同时观察频谱仪上的谱线，将其频率精确地调节到975MHz（这是C波段高频头最常用的标准中频，对应5150MHz本振）。
- 验证：调节好后，换上真实的卫星天线信号，在接收机上检查所有频道的信号强度和质量，确保恢复正常。
恢复与测试
- 检查所有焊接点,确保无虚焊、无短路。
- 清理电路板,确保没有焊锡渣。
- 将外壳装回,拧紧螺丝。
- 连接到卫星系统,进行全面测试，包括所有频道、极化切换和频段切换。
第五部分：重要提醒与替代方案
- 成本效益：C波段高频头本身价格不贵，而维修需要专业的工具（特别是频谱仪）和大量的时间，如果DRO损坏，即使能找到同型号，调试也需要经验，很多时候，直接更换一个新的高频头是更经济、更可靠的选择。
- 维修价值：仅建议对一些高端、特殊用途或具有收藏价值的高频头进行维修，对于普通家用接收，换新是首选。
- 风险：没有频谱仪，DRO的调试基本是盲目的，很难调准，即使装回去效果也可能很差。
希望这份详细的指南能对您有所帮助,祝您维修顺利！
