“PS-42K8” 并不是一个标准的、广为人知的产品型号。 它更像是一个内部项目编号、客户定制型号，或者是一个特定领域（如工业自动化、医疗设备、通信设备等）的专用设备型号。
（图片来源网络，侵删）
您在网上几乎找不到官方发布的、名为“PS-42K8维修手册”的PDF文件，我们可以根据这个型号的命名规则和常见设备的构成，推断出它可能是什么，并为您构建一个“虚拟”但逻辑严谨的维修手册框架和排查思路。
第一步：型号解析 (PS-42K8)
通过分析型号,我们可以对设备有一个初步的判断：
- PS: 通常代表 Power Supply (电源) 或 Power System (电源系统)，这是最有可能的解释，在工业设备中，PS 是电源模块的标准前缀。
- 42: 可能代表：
- 输出电压: 42V 是一个常见的直流电压等级，尤其是在工业控制、电机驱动或通信领域。
- 额定功率: 42W, 420W, 4200W 等，结合后面的 K8，4200W (4.2kW) 是一个非常合理的推测。
- 产品系列编号。
- K8: 可能代表：
- 版本/修订号: K 代表某个系列，8 代表第8次修订。
- 特定应用: K 可能代表 "Key" (关键)，8 可能代表某种功能或协议。
- 客户定制: K8 可能是客户的代号。
综合推断：PS-42K8 极有可能是一款额定功率为 4200W (4.2kW)，输出电压为 42V 的工业级直流电源模块。
第二步：通用维修手册框架
假设我们维修的就是上述推断的这款 42V/4.2kW 工业电源，一份专业的维修手册通常会包含以下内容，您可以根据这个框架，结合您手中的设备进行操作。
（图片来源网络，侵删）
PS-42K8 维修手册 (虚拟)
封面页
- 型号: PS-42K8
- 名称: 高功率直流电源模块
- 版本: Rev 1.0
- 日期: 2025-10-27
- 公司: [您的公司名称]
目录
第一章：安全须知 (最重要！)
1. 高压警告
（图片来源网络，侵删）
- 本设备内部含有高压部件,即使在断电后，电容中仍可能储存有致命的电荷。
- 必须在维修前等待至少 5 分钟，并用万用表确认高压大容量电容（如 PFC 输出电容）上的电压已完全放电至安全电压（如 < 50V DC）。
- 仅允许受过专业培训的技术人员进行维修。
2. 操作安全
- 维修时必须佩戴绝缘手套和护目镜。
- 使用绝缘工具。
- 确保设备接地良好。
- 在通电测试时,确保设备周围没有易燃物品。
3. ESD 防护
- 维修静电敏感元件（如 MOSFET, IC, 控制板）时，必须佩戴防静电手环，并在防静电工作台上进行。
第二章：产品概述
1. 产品简介
- PS-42K8 是一款高效率、高可靠性的工业直流电源，专为需要大功率、稳定直流输出的场合设计。
2. 主要技术参数
- 输入电压: AC 380V ±10%, 50/60Hz (三相)
- 输出电压: DC 42V
- 输出电流: 100A (4.2kW / 42V)
- 额定功率: 4200W
- 效率: >94% @ 额定负载
- 工作温度: -10°C ~ +50°C
- 冷却方式: 强制风冷 (内置风扇)
- 保护功能: 过压, 过流, 过温, 短路
3. 外观与接口图
- (此处应有设备正面、背面和内部结构的清晰图片)
- AC 输入端子: L1, L2, L3, N, PE
- DC 输出端子: +V, -V
- 信号接口: 远程 sensing (+, -), 使能/禁止, 状态信号 (正常, 故障)
- 散热器: 主要用于功率半导体 (IGBT/MOSFET, 整流桥)
第三章：工作原理
1. 总体框图
- (一个简化的功能框图，展示信号流)
- 输入 EMI 滤波器 -> 整流桥 -> PFC (功率因数校正) 升压电路 -> DC/DC 变换器 (如 LLC, Full-Bridge) -> 输出整流滤波 -> 控制与驱动电路 -> 辅助电源 -> 保护与采样电路。
2. 核心电路详解
- PFC 电路: 将整流后的脉动直流转换为稳定的高压直流（如 400V DC），提高功率因数，减少电网污染。
- DC/DC 变换器: 接收 PFC 输出的高压，通过高频开关（如 IGBT）和变压器降压、隔离，得到 42V 的低压直流。

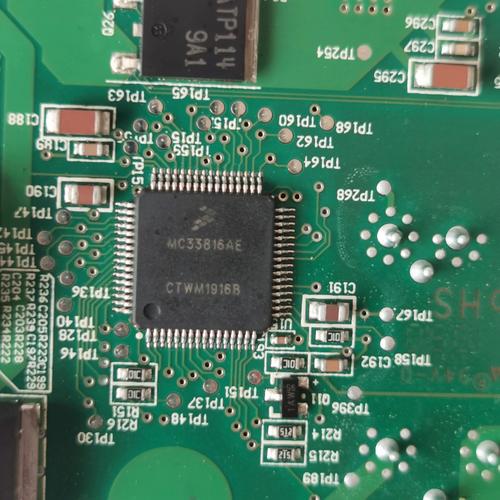

- 控制电路: 通常由一个 MCU (微控制器) 或 PWM 控制芯片（如 UCC28951）组成，负责电压/电流采样、闭环控制、产生 PWM 驱动信号、执行保护逻辑。
- 驱动电路: 将控制芯片的低压 PWM 信号放大，足以驱动大功率 IGBT/MOSFET。
- 采样与反馈: 通过电压和电流霍尔传感器或采样电阻，实时监测输出状态，反馈给控制电路。
第四章：故障诊断与维修流程
这是维修手册的核心,请遵循“由外到内，由简到繁”的原则。
1. 维修前准备
- 准备工具：万用表、示波器、绝缘工具、螺丝刀、镊子、焊台、热风枪。
- 准备备件：常用元件如保险丝、输出整流二极管/ MOSFET、输入滤波电容、风扇。
2. 外观检查
- 检查外壳有无破损、变形。
- 检查输入/输出端子有无松动、烧蚀、氧化。
- 检查散热片和风扇上是否有大量灰尘、油污。（这是最常见的故障点之一！）
- 闻一下设备内部有无焦糊味。
3. 上电前检查 (关键步骤！)
- 输入端对地电阻测试:
- 断开 AC 输入，用万用表电阻档测量 L/N/PE 端子对机壳（地）的电阻，正常应有较大电阻（几百 kΩ 以上），如果阻值很小或为 0，说明有短路，绝对不能上电！
- 输出端对地电阻测试:
测量 +V 和 -V 对机壳的电阻，正常应有开路或非常大的阻值，如果阻值很小，说明输出负载或输出回路有短路。
- 关键电容放电:
用万用表直流电压档测量 PFC 输出电容（通常是几个大容量的电解电容）两端的电压，确保其为 0V。
4. 上电后检查 (注意安全！)
- 听: 是否有异常声响（如变压器啸叫、电容异响）。
- 看: 风扇是否正常转动，指示灯是否正常亮起（如有）。
- 测: 使用隔离探头的示波器测量关键波形。
5. 常见故障现象及排查流程
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 完全无输出，指示灯不亮 | - 输入 AC 电压缺失。 - 输入保险丝熔断。 - 辅助电源故障。 - 控制板完全损坏。 |
用万用表 AC 档测量输入端子是否有电压。 断电后，测量输入保险丝是否导通，若熔断，需检查后续电路是否有短路。 测量辅助电源输出（如 12V, 5V）是否正常，若不正常，检查辅助电源变压器及相关元件。 检查控制板上 MCU 是否有供电和复位信号。 |
| 输出电压偏低/不稳 | - 输入电压过低。 - PFC 电路工作不正常，导致 DC Bus 电压不足。 - DC/DC 控制环路异常（如反馈电压采样错误）。 - 输出滤波电容失效（ESR 增大）。 - 负载过重。 |
测量输入 AC 电压是否在正常范围。 测量 PFC 输出电压（应在 380V-400V 左右），若偏低，检查 PFC 电路的驱动信号、电感、MOSFET、二极管。 用示波器测量控制芯片的反馈脚电压，是否稳定。 测量输出电容的 ESR 或更换试一试。 断开负载，测量空载电压是否恢复正常。 |
| 输出电压过高 | - 输出电压反馈回路开路。 - 控制芯片或其外围元件损坏。 |
极其危险！ 此类故障可能导致负载损坏，检查需格外小心。 检查电压采样电阻是否开路或变值。 检查光耦或隔离运放是否损坏。 检查 PWM 控制芯片及其外围电路。 |
| 输出电流过流/保护 | - 输出端短路。 - 电流采样电路故障（误报）。 - 负载过大。 |
断开负载，测量输出端电阻，确认是否短路。 测量电流采样信号（如霍尔传感器输出或采样电阻两端电压），判断是否真实过流。 若为误报，检查采样电阻、放大器等元件。 |
| 风扇不转 | - 风扇损坏。 - 风扇供电或驱动电路故障。 |
听风扇有无微弱声音或用手拨动能否转动。 测量风扇两端电压是否正常（通常是 12V 或 24V）。 若电压正常，风扇不转，则风扇损坏，若电压为 0，检查风扇供电电路。 |
| 设备过热报警/停机 | - 环境温度过高。 - 散热片灰尘过多，散热不良。 - 风扇故障。 - 功率器件（MOSFET/IGBT）性能下降。 |
检查设备周围通风是否良好。 清洁散热片和风扇。 检查风扇是否正常工作。 用红外测温仪或万用表测温档测量功率器件（MOSFET/IGBT）外壳温度是否异常。 |
第五章：电路图与物料清单
- 1. 原理图: 完整的电路原理图，包括电源主回路、控制电路、驱动电路、采样电路等。
- 2. PCB Layout 图: 元件位置图，方便查找元件。
- 3. 物料清单: 列出所有元件的型号、位号、参数、制造商，这是寻找替代元件的关键。
第六章：维修后测试
- 空载测试: 接通 AC 输入，不接负载，测量输出电压是否稳定在 42V。
- 带载测试: 接上电子负载，逐步增加负载电流至 50%, 75%, 100%，观察输出电压稳定性、纹波大小以及设备温升是否在正常范围。
- 保护功能测试: 模拟短路（用大功率电阻短暂触碰输出+/-），看是否立即保护，模拟过载（超出100%额定电流），看是否限流或关断。
如何获取您真正的维修手册？
由于我们无法提供 PS-42K8 的真实手册，请尝试以下途径：
- 联系设备供应商/制造商: 这是最直接、最可靠的方法，提供您设备的完整型号和序列号。
- 查找设备铭牌: 再次确认设备上的型号，有时型号会以不同格式印在铭牌上。
- 检查随机文件: 检查设备随机的光盘、纸质文档或包装盒。
- 搜索专业论坛: 在一些工业电子维修论坛（如“电子发烧友”、“维修者联盟”等）发帖，并提供设备照片和更多背景信息，看是否有同行维修过类似设备。
希望这份“虚拟维修手册”的框架和思路能对您的实际维修工作提供有力的帮助！请务必将安全放在第一位。
