开关电源适配器没电了？别急着扔！资深维修专家教你一步步排查修复，新手也能看懂！
文章描述： 遇到手机、笔记本充电器突然没反应？开关电源适配器无输出怎么办？本文由资深家电维修专家撰写，从安全须知到故障现象，再到详细的“望闻问切”式排查步骤和常见故障点分析，手把手教你如何维修开关电源适配器，让你轻松解决充电难题，省钱又环保！
嗨,朋友们！我是你们的老朋友，一位在家电维修领域摸爬滚打了十几年的“老兵”，咱们来聊一个几乎每个人都遇到过，却又常常束手无策的问题——开关电源适配器无输出。
手机、平板、笔记本电脑、路由器……我们生活中的小电器都离不开这个不起眼的“小方块”，它突然罢工，设备瞬间变成“砖头”，那种焦虑感，我感同身受，很多人的第一反应是：“坏了，扔了再买个新的吧！” 且慢！在掏出钱包之前，不妨花上10分钟，跟着我的思路，一起给这位“功勋卓著”的老伙计做个“体检”，很多时候，问题远比你想象的简单，自己动手就能搞定！
安全第一！维修前的“军规”必须牢记
在开始任何操作之前,请务必将安全放在首位，开关电源内部存在高压，即使拔掉插头，大容量的滤波电容中依然储存着足以致命的电荷。
【安全须知】
- 断电操作： 维修前务必将适配器从插座和设备上拔下。
- 放电处理： 对于有经验的维修者，可在断电后用大功率电阻（如1KΩ/5W）对滤波电容进行放电，新手建议佩戴绝缘手套，并用绝缘工具（如螺丝刀木柄）短接电容两极数次，确认无电。
- 隔离操作： 在桌面铺上绝缘橡胶垫，确保维修环境干燥、整洁。
- 万用表是你的“火眼金睛”： 准备一个可靠的数字万用表，这是你诊断故障的唯一武器。
“望闻问切”——精准判断适配器是否真的“死亡”
在拆解之前,我们先进行一次“无创诊断”，确认它是否真的无输出。
-
【望】外观检查：
- 外壳： 是否有严重变形、烧焦、鼓包或裂开的痕迹？特别是输出线根部，是否因反复弯折而破损？
- 插头： 是否有松动、烧蚀的痕迹？
-
【闻】气味判断：
凑近闻一闻,是否有刺鼻的焦糊味或烧塑料的味道？如果有，说明内部元件已经过热烧毁，故障点比较明确。
（图片来源网络，侵删） -
【问】使用环境：
回忆一下适配器是在什么情况下出问题的？是突然没电，还是电源不稳后就没反应了？是否曾被水浸湿或摔过？这些信息对判断故障原因至关重要。
-
【切】仪器测量（核心步骤）：
- 准备工作： 找一个合适的负载，维修手机充电器，可以用一个废旧USB灯或一个10Ω/5W的大功率电阻作为假负载，接在适配器的USB输出端。（注意：空载时，有些适配器可能因保护电路不启动而测不到电压，但加上负载后可能恢复正常或彻底暴露问题。）
- 测量输出电压：
- 将万用表拨至直流电压20V档位。
- 将红表笔接适配器输出线的正极（通常是内芯），黑表笔接负极（通常是外圈金属部分）。
- 将适配器插入插座,观察万用表读数。
- 正常情况： 读数应接近标称电压（如5V、9V、12V等），误差在±5%以内。
- 无输出： 读数为0V。
- 电压过低： 读数远低于标称值（如标称5V，实测只有0.5V）。
- 电压不稳： 读数在0和正常值之间跳动。
如果确认万用表显示为0V，那么恭喜你，我们正式进入维修环节！
开箱“手术刀”：由简到繁，层层递进排查

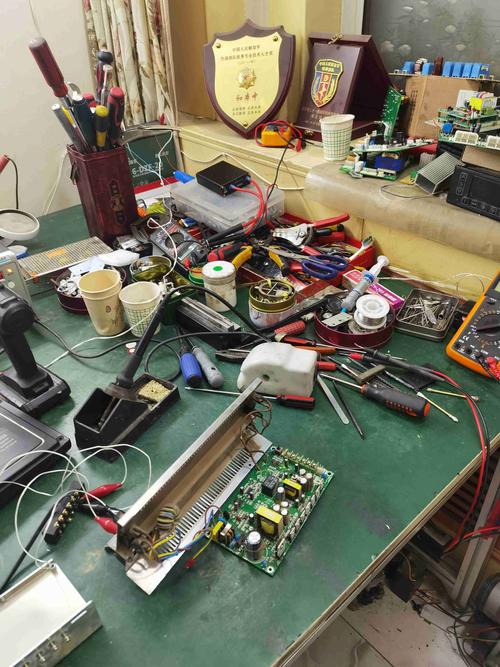

工具准备： 螺丝刀、万用表、镊子、尖嘴钳、焊台、松香、焊锡。
第一步：外壳“解剖”与初级检查

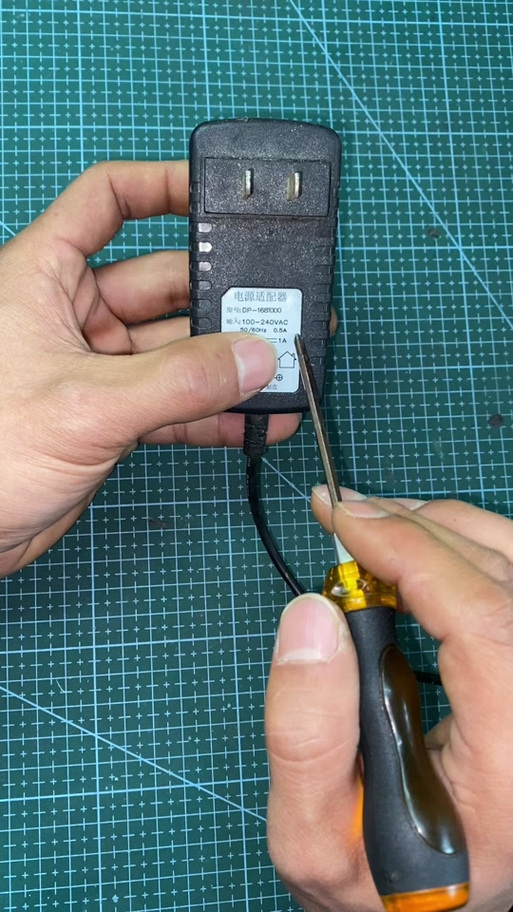

- 用合适的螺丝刀拧开适配器外壳的螺丝,注意，有些外壳是卡扣或超声波焊接的，比较难打开，需要小心用撬棒或平头螺丝刀沿缝隙慢慢撬开，避免损坏外壳。
- 打开后,首先进行直观检查：
- 保险丝： 这是最容易损坏的元件之一，找到位于输入端的保险丝（通常是一个小玻璃管或黑色方块），用万用表的二极管档或电阻档测量其通断，如果蜂鸣器不响或电阻显示为无穷大（OL），说明保险丝熔断。注意： 保险丝熔断是“结果”而不是“原因”，必须找到导致它熔断的“元凶”后才能更换，否则一通电又会烧毁！

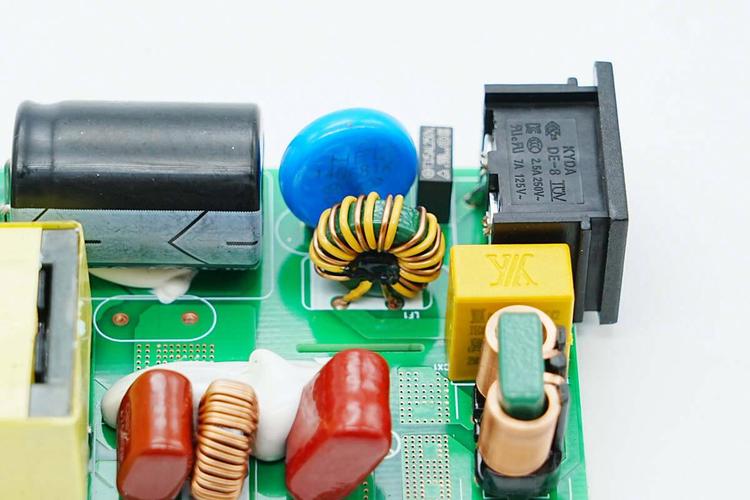

- 输入输出电路： 检查是否有明显的元件烧毁、炸裂、电容鼓包或变色的情况，重点检查输入端的整流桥和高压滤波电容，以及输出端的低压滤波电容。
第二步：“心脏”停搏？——PWM控制芯片及外围电路检查 如果保险丝完好，但依然无输出，那么问题很可能出在开关电源的核心——PWM控制芯片及其外围电路上。
- 关键元件： 找到适配器上的一个小芯片，它通常有8个引脚（如常见的UC384X系列、OB226X系列等），这就是PWM控制器。
- 检查供电： PWM芯片需要正常工作才能驱动开关管，用万用表测量其VCC（供电）引脚是否有启动电压（通常在10-20V之间），如果没有，检查启动电阻（通常是几个高阻值的电阻，如几百KΩ）是否开路。
- 检查反馈电路： 这是PWM芯片的“眼睛”，负责告诉芯片当前输出电压的高低，主要由光耦和精密稳压源（如TL431、PC817）组成。
- 光耦检查： 用万用表二极管档测量光耦的输入端（1、2脚）和输出端（3、4脚）是否正常，输入端应像一个二极管，有正向压降；输出端在输入端通电后，应能测量到导通压降。
- TL431检查： 这是一个可编程精密稳压器，测量其参考端（Ref）、阴极和阳极之间的电阻或电压是否正常，如果TL431损坏，反馈环路断裂，PWM芯片会认为输出电压过低而让开关管以最大占空比工作，导致输出电压飙升，进而触发保护或烧毁元件。
第三步：“肌肉”萎缩？——开关管及驱动电路检查 开关管（通常是MOSFET）是开关电源的“肌肉”，负责高频的“开”和“关”来传递能量。
- 检查开关管： 用万用表二极管档测量开关管的三个极（G栅极、D漏极、S源极），D-S之间应有一个寄生二极管，正向有压降，反向不通，G-S之间应该是绝缘的，如果D-S或G-S之间短路，开关管已损坏。
- 检查驱动电路： PWM芯片输出的驱动信号需要经过电阻或变压器传递给开关管，检查这些相关的电阻是否变值或开路。
第三步：“血脉”不通？——整流滤波电路检查 如果开关管在工作（能听到轻微的“滋滋”声或测到脉冲电压），但输出端依然无直流电压，那问题就出在输出整流滤波电路。
- 整流二极管/肖特基二极管： 这是将交流脉冲电压整流成直流的关键，用万用表二极管档测量其是否正向导通、反向截止，如果击穿短路，会导致输出对地短路，PWM芯片可能进入保护状态。
- 输出滤波电容： 检查电容是否鼓包、漏液，用万用表电阻档测量其充放电情况，如果电容失效，会导致输出电压纹波过大或无法建立稳定电压。
常见故障点速查表
| 故障现象 | 可能的故障点 | 检查方法 |
|---|---|---|
| 保险丝熔断 | 后级严重短路（如整流桥、开关管、电容击穿） | 断开负载，用电阻档测输入端对地电阻 |
| 保险丝完好，无输出 | PWM芯片未启动、启动电阻开路、反馈环路开路 | 测VCC电压，查启动电阻、光耦、TL431 |
| 输出电压过低 | 负载过重、输出整流管正向压降大、滤波电容失效、反馈环路异常 | 断开负载测电压，测二极管压降，代换电容 |
| 输出电压不稳 | 滤波电容性能下降、PWM芯片或基准源性能不良 | 代换法，更换相关电容和芯片 |
维修完成后的“验收”与总结
当你找到并更换了损坏的元件后,不要急于装回外壳，进行最后的“验收”：
- 空载测试： 先不加负载，通电测量输出电压是否正常。
- 带载测试： 接上假负载，再次测量输出电压是否稳定在标称值。
- 温升测试： 让其带负载运行10-15分钟，触摸外壳和主要元件，检查是否有异常发烫现象。
一切正常后,就可以装回外壳，大功告成了！
开关电源适配器无输出，维修的核心思路就是“先断后通，由简到繁”，从保险丝入手，逐步排查PWM芯片、反馈电路、开关管和输出整流滤波电路，只要你细心、耐心，多动手、多思考，很多看似复杂的问题都能迎刃而解。
如果你的适配器是原装正品,价值较高，且你对电路不熟悉，或者发现内部有严重烧毁的痕迹，为了安全和设备着想，寻求专业维修或直接更换新适配器依然是更明智的选择。
希望这篇文章能真正帮到你,如果你在维修过程中遇到任何问题，欢迎在评论区留言，我们一起交流探讨！别忘了点赞、收藏、转发，让更多有需要的朋友看到这篇文章！
