第一部分：电源板基本工作原理（快速了解）
创维26L16SW的电源板主要产生以下几路电压：

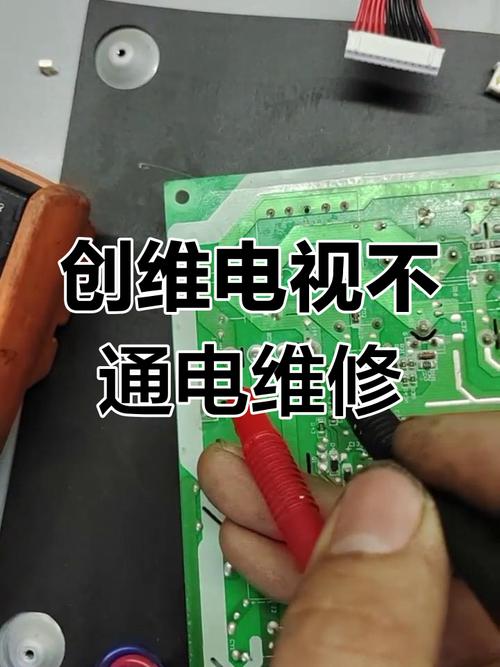

（图片来源网络，侵删）
- +24V (VCC)：为背光板（逆变器）供电，是点亮屏幕的关键。
- +12V (SV)：为主板小信号处理部分和伴音功放供电。
- +5V (STB)：为主板控制系统（CPU）提供待机电压。
- +5V (M)：由+5V(STB)控制，为主板其他部分供电。
- +3.3V / +1.8V：由主板上的稳压器从+5V或+12V转换而来，供给CPU核心。
工作流程：
- 待机状态：插上电源后，市电通过整流滤波后，一路通过启动电阻给PWM控制器（IC1，通常为TEA1533或其兼容型号）提供微弱的启动电压，IC1开始工作，从其第8脚输出驱动脉冲，驱动开关管（Q1，如K2645或2SK3562）导通。
- 开关振荡：开关管工作，在开关变压器（T1）的初级线圈上产生高频脉冲能量，通过次级线圈感应出交流电，再经过各自的整流二极管（如肖特基二极管）和电容滤波，输出上述各路直流电压。
- 稳压与保护：
- 稳压：+5V(STB)或+12V(SV)电压通过光耦（IC2，如PC817）反馈到PWM控制器IC1的反馈脚（第2脚），IC1根据反馈信号调整输出脉冲的宽度，从而稳定输出电压。
- 保护：电源板具有过压、过流、过热保护功能，当检测到异常时，PWM控制器会停止输出，进入保护状态。
第二部分：常见故障现象与原因分析
| 故障现象 | 可能的原因 |
|---|---|
| 指示灯不亮，无任何反应 | - 电源板保险丝烧断 - 市电输入电路（压敏电阻、抗干扰电感）开路 - 整流桥击穿 - 开关管击穿短路 - PWM控制器击穿短路 |
| 指示灯亮，但屏幕不亮，无伴音 | - +24V电压输出异常（无输出或过低） - +12V电压输出异常 - 背光板（逆变器）故障 - 主板故障（但先查电源） |
| 指示灯亮，屏幕亮一下就黑，但指示灯仍亮 | - +24V过压保护：+24V输出电压过高，触发保护 - +12V过压保护：+12V输出电压过高 - 负载短路：背光板或主板有短路，导致电源过流保护 |
| 发出“吱吱”的尖叫声 | - 负载过重：通常是+24V或+12V的负载（背光板或主板）存在短路 - 电源本身问题：如滤波电容失效（ESR变大）、开关管性能不良、电源IC工作在临界状态 |
| 电压不稳，图像有干扰 | - 滤波电容（C8、C9等）性能下降（容值变小，ESR增大） - 稳压反馈环路有问题（光耦、稳压二极管ZD1、精密稳压器IC4如TL431不良） |
第三部分：维修步骤与实操指南
【重要安全提示】
- 断电操作：维修前务必拔掉电源插头，并对大电容进行放电。
- 隔离法：强烈建议将电源板从电视上拆下，单独进行维修，以防负载问题影响判断。
- 假负载法：在确认开关管和初级电路无短路后，需接上假负载进行通电测试，防止空载导致输出电压过高击穿负载。
- 使用隔离变压器：如果条件允许，使用隔离变压器可以提供更安全的操作环境。
第一步：目测与静态测量
- 外观检查：观察电源板有无明显烧黑的元件、炸裂的电容、虚焊的焊点。
- 测量保险丝：
- 如果保险丝F1（通常为2A或3A）烧断发黑，说明后级有严重短路。
- 重点检查以下元件是否击穿：
- 整流桥（BR1）
- 开关管（Q1）：用万用表二极管档测量D、S、G三个极间是否短路。
- PFC部分的MOS管（如果此电源板有PFC电路，但26L16SW的GP08电源板通常没有，是简单的反激式）
- 如果保险丝烧断但上述元件正常,可能是市电输入的压敏电阻（RV1）或抗干扰电感（L1/L2）损坏。
第二步：通电前的准备（假负载法）
如果保险丝完好,或已更换保险丝并确认无短路，可以进行通电测试，但为了安全，建议先接假负载。
- +5V假负载：用一个50Ω/5W的电阻，接在+5V输出端和地之间。
- +12V假负载：用一个120Ω/5W的电阻，接在+12V输出端和地之间。
- +24V假负载：用一个240Ω/10W的电阻，接在+24V输出端和地之间。
注意：可以只接+5V假负载进行初步测试，因为待机时主要工作的是+5V电路。

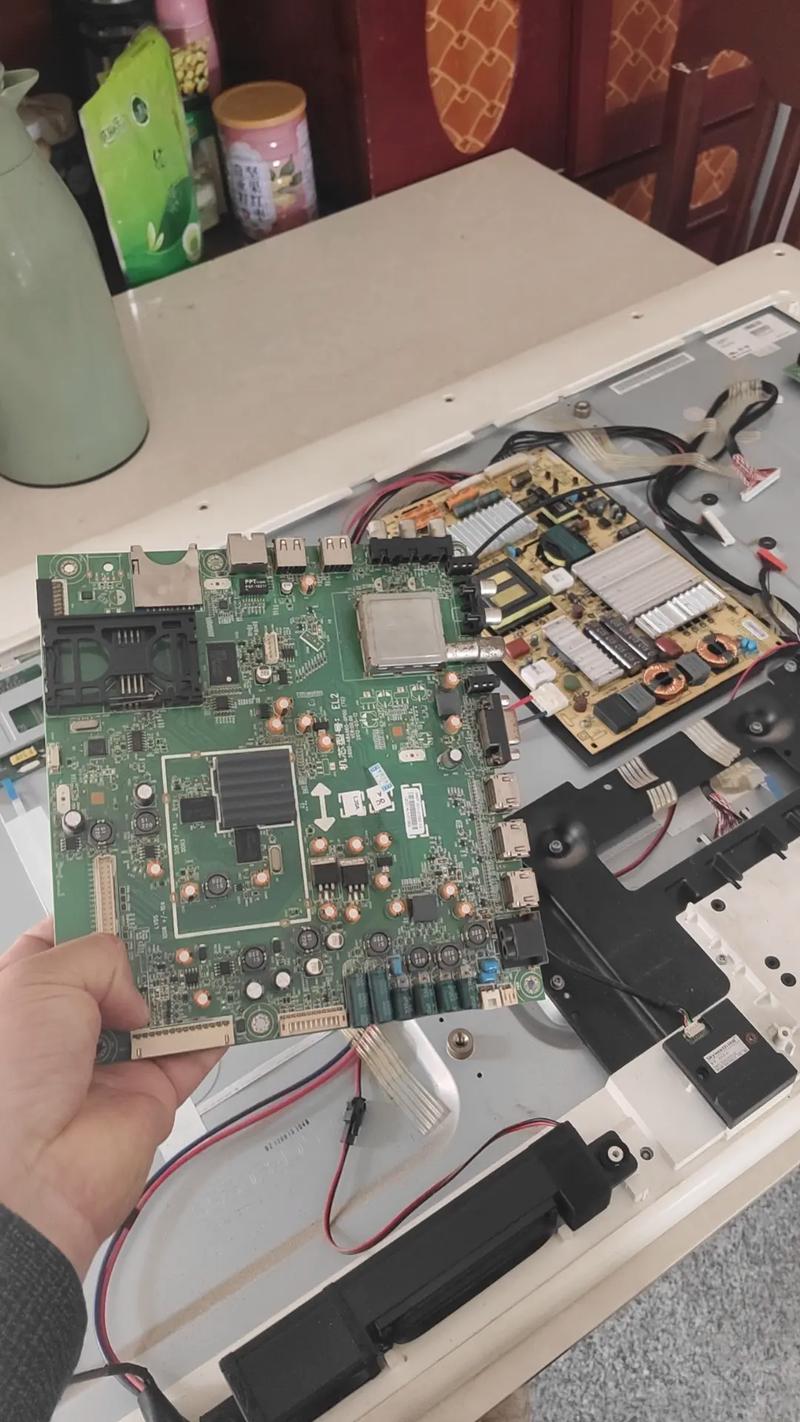

（图片来源网络，侵删）
第三步：上电测试与电压测量
将电源板接上市电（或通过隔离变压器），用万用表测量各路输出电压。
-
测量+5V(STB)：这是待机电压，正常应在4.8V~5.2V之间。
- 5V(STB)电压为0：
- 检查启动电阻（通常有几个大阻值电阻，如几百KΩ）是否开路。
- 检查PWM控制器（IC1，TEA1533）的VCC供电脚（第8脚）是否有电压。
- 检查IC1是否损坏。
- 5V(STB)电压严重偏低：
- 检查+5V整流二极管（如D10）是否特性不良。
- 检查+5V滤波电容（C8）是否失效（容值变小）。
- 检查反馈环路（光耦IC2、精密稳压器IC4、TL431）是否工作正常。
- 5V(STB)电压为0：
-
测量+12V和+24V：
- 5V(STB)正常，但按遥控器开机后，+12V和+24V没有输出或电压很低，说明主电源部分没有启动。
- 检查主电源的PWM控制器IC1是否收到了主电源的使能信号（TEA1533的第7脚，EN脚）。
- 检查开关管Q1是否损坏。
- 检查开关变压器T1的次级整流二极管（如D6、D7）和滤波电容（C10、C11）是否损坏。
- 5V(STB)正常，但按遥控器开机后，+12V和+24V没有输出或电压很低，说明主电源部分没有启动。
-
如果发出“吱吱”声：

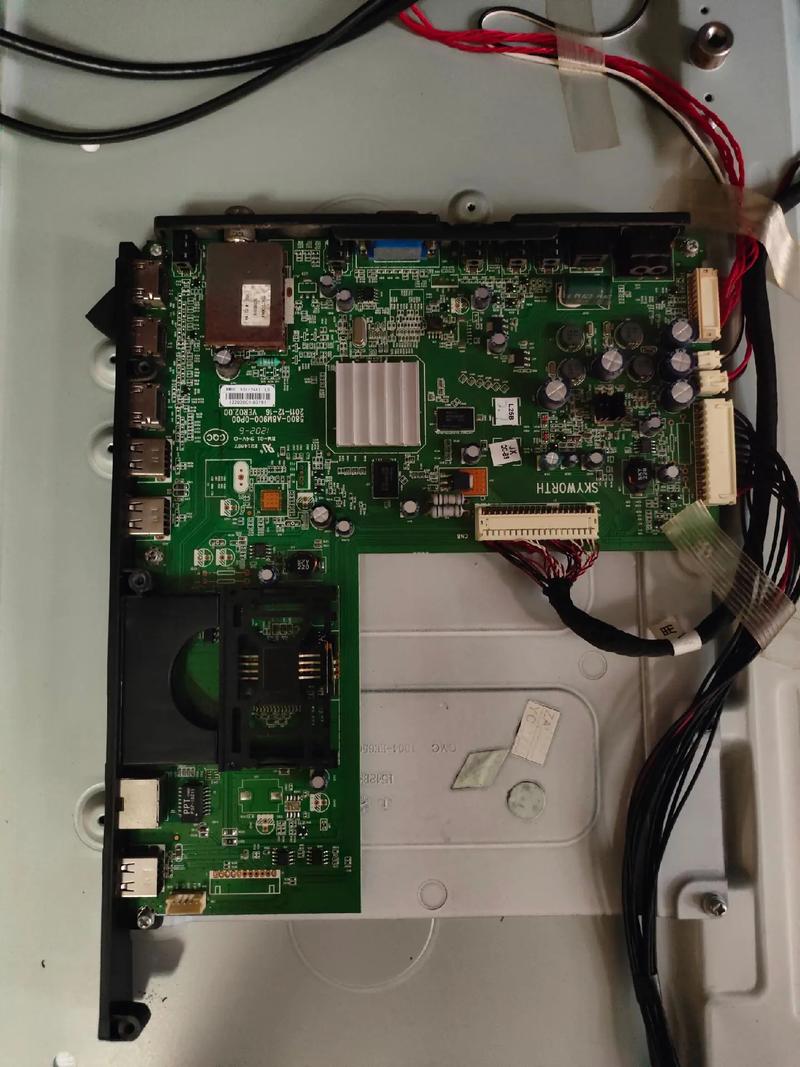

（图片来源网络，侵删）- 立即断电！这通常是进入了过流或短路保护状态。
- 断开所有负载（只留假负载），再次通电，吱吱”声消失，且电压正常，说明是电视主板或背光板有短路，需要更换负载板。
- 如果断开负载后仍有“吱吱”声，说明电源板本身有问题，重点检查：
- +24V或+12V的滤波电容：这是最常见的故障点，用电容表或替换法判断。
- 开关管Q1：性能不良，带不起负载。
- PWM控制器IC1：内部振荡频率异常或驱动能力不足。
第四步：重点元件检测与更换
- 电解电容：这是电源板上的“重灾区”，特别是+24V和+12V滤波电容，容易鼓包、
