3D43C2000 这个型号并不是一个标准的电源型号，它极有可能是某个大型设备（如服务器、工业设备、医疗设备或网络设备）上的一个电源模块或电源板的型号,而不是我们常见的PC电源或消费类电子产品电源。
（图片来源网络，侵删）
在开始维修之前,我们必须先明确以下几点：
- 确认设备来源：这个电源是从什么设备上拆下来的？（华为、浪潮、HPE等品牌的服务器？）
- 确认输入输出规格：查找电源上的标签，确定其输入电压（如 110V/220V AC）和输出电压/电流（如 +12V 50A, +5V 30A, +3.3V 20A 等）,这是维修和测试的根本依据。
- 安全第一：此类电源通常功率大，内部含有高压电容，即使在断电后，电容中仍可能储存有致命的电荷。必须严格遵守安全操作规程，佩戴绝缘手套，使用带绝缘柄的工具，并在维修前对大容量电容进行放电。
维修前的准备工作
安全措施
- 断电与放电：将电源从设备上完全断开，等待至少5-10分钟，使用一个大功率电阻（如5W/10Ω）或专门的放电工具，分别对输入端的滤波电容和输出端的大容量电容进行放电,确保电压降为零。
- 工作环境：在干燥、整洁、光线充足的绝缘工作台上进行操作。
- 个人防护：佩戴防静电手环,使用绝缘螺丝刀。
工具与仪器
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级但非常有用，可以观察PWM波形、电压纹波等，是开关电源维修的“眼睛”。
- 可调直流稳压电源/电子负载：用于模拟负载，测试电源的启动、带载能力和稳定性。
- 焊接工具：电烙铁、焊锡、吸锡器、热风枪（用于拆贴片元件）。
- 放大镜：PCB板上的元件通常很小,需要放大镜来观察。
- 图纸：如果能找到该电源的原理图或点位图，维修将事半功倍，可以尝试在网络上搜索型号,或联系设备制造商获取。
故障诊断与维修流程

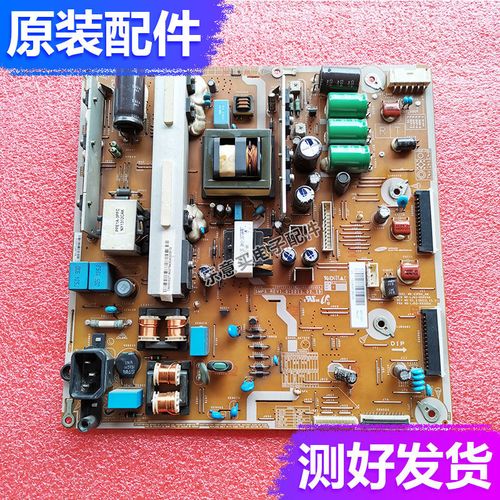

第1步：初步外观检查
- 目视检查：仔细观察PCB板上的元件，寻找明显的问题。
- 烧毁痕迹：是否有元件发黑、炸裂（如MOS管、电容）？
- 电容鼓包/漏液：检查输入/输出端的电解电容,顶部是否有鼓起或电解液渗漏。
- 虚焊/脱焊：检查功率元件（如变压器、电感、MOS管）的焊盘是否有裂纹或虚焊。
- 保险丝：找到输入端的保险丝（通常是一个玻璃管或绿色方块），用万用表电阻档测量其是否熔断，如果保险丝熔断，说明后级电路存在严重短路,不能直接更换保险丝通电。
第2步：静态电阻测量（断电测量）
如果保险丝熔断,必须先找到短路点。
- 测量输入端电阻：
- 将万用表调到电阻档（低阻值档位如200Ω）。
- 红表笔接电源输入L（火线）端，黑表笔接N（零线）端，正常情况下，应该能测到一个由NTC热敏电阻和输入滤波电容充电引起的阻值，会从大逐渐变小到一个稳定值（通常在几十到几百欧姆），如果阻值非常小（接近0Ω）,说明输入回路存在严重短路。
- 分别测量L和N对地的电阻（对地电阻），如果阻值很小,说明有元件对地短路。
- 测量关键对地电阻：
- 初级侧对地电阻：测量桥式整流后的大滤波电容正极（+310V左右）对地（散热片或负极）的电阻，正常情况下，应有数KΩ以上的电阻，如果阻值很小，说明初级侧的开关管（如MOSFET）、启动电阻、或相关IC击穿短路。
- 次级侧对地电阻：测量各路输出（如+12V、+5V）的输出端对地的电阻，如果某一路阻值非常小，说明该路输出整流二极管、滤波电容或负载保护电路可能短路。
第3步：元件级维修
根据上一步的测量结果,更换损坏的元件。
- 常见易损元件：
- 保险丝：如果确认是后级故障排除后更换,规格必须一致。
- 输入滤波电容：鼓包或失效的电容必须更换,耐压和容量参数要匹配或更高。
- 整流桥：用万用表二极管档测量其四个二极管是否正常。
- 开关管：通常是MOSFET，测量其三个引脚之间是否击穿短路，更换时注意型号、极性和安装力矩。
- PWM控制器芯片：这是电源的“大脑”，常见型号如UC384X系列、L6599、NCP1397等，如果其外围元件正常但电源无反应,可能是芯片损坏。
- 启动电阻：一个或多个大阻值（如100KΩ~1MΩ）的电阻，为PWM芯片提供启动电压，如果开路,电源将无法启动。
- 输出整流二极管：通常是肖特基二极管,测量其是否短路或开路。
- 输出滤波电容：同样会鼓包或失效,影响输出电压的稳定性。
第4步：通电测试（高风险！）
在确认短路故障已排除后，进行此步骤。

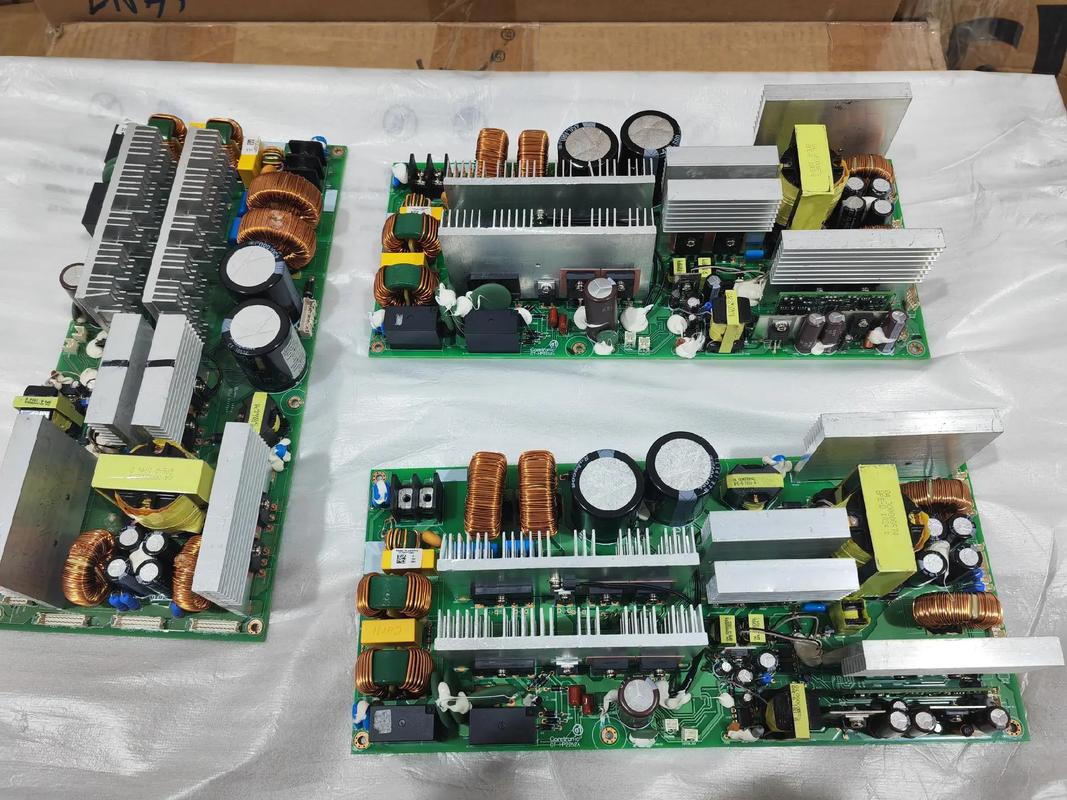

（图片来源网络，侵删）
- 不接负载测试：
- “软启动”法：在输入端串联一个大功率灯泡（如100W/220V的白炽灯），这相当于一个可变电阻，如果电源存在严重短路，灯泡会非常亮，起到限流保护作用，避免再次烧毁元件，如果电源正常，灯泡会微微亮一下然后熄灭或变暗,这表示电源已经成功启动。
- 测量关键点电压：
- 输入电压：确认交流220V或110V已正确输入。
- PFC输出电压（如果电源有PFC电路）：正常应在380V-400V DC左右，如果没有这个电压,说明PFC电路未工作。
- 主电压：在无PFC的简单电源中，整流后应有约310V DC的脉动直流电。
- VCC供电电压：测量PWM芯片的供电引脚，看是否有启动电压（如12V-20V）和维持电压。
- 输出电压：如果电源启动成功,测量各路输出电压是否在标称值范围内。
- 接假负载测试：
- 如果空载测试正常，可以连接假负载进行测试，对于+12V输出，可以用汽车灯泡或大功率水泥电阻作为负载,测试其带载能力。
- 使用电子负载是最好的选择，可以设定恒流、恒压、恒功率模式,全面测试电源性能。
第5步：动态与性能测试
- 使用示波器：观察输出电压的纹波是否过大（通常要求小于50mVpp）,PWM驱动波形是否正常。
- 使用可调电源模拟不同输入：测试电源在低压（如180V AC）或高压（如260V AC）下的稳定性。
- 温度测试：让电源满载运行一段时间，检查MOS管、变压器、电容等关键元件的温升是否在合理范围内。
常见故障现象及可能原因
| 故障现象 | 可能的原因 |
|---|---|
| 完全无反应，指示灯不亮 | 保险丝熔断。 电源线或开关损坏。 输入滤波电路或整流桥开路。 启动电路故障（启动电阻开路）。 PWM控制器芯片损坏。 |
| 有“嘀”声或间断启动 | 负载过重或输出短路。 PWM控制器或其反馈电路工作不稳定。 某个输出电压异常，导致保护电路动作。 |
| 输出电压偏低 | 输入电压过低。 � |
