iPhone 6s的官方完整电路图是苹果公司的商业机密，不会对外公开。 您在网上能找到的所有“电路图”都是由第三方维修社区、工程师或爱好者通过拆解、测绘和整理而成的非官方版本。
（图片来源网络，侵删）
这些非官方电路图虽然不是100%精确，但对于有经验的维修工程师来说,已经足以进行绝大多数的故障诊断和维修工作。
iPhone 6s 电路图的主要类型
在维修中,我们通常使用以下几种类型的图纸：
-

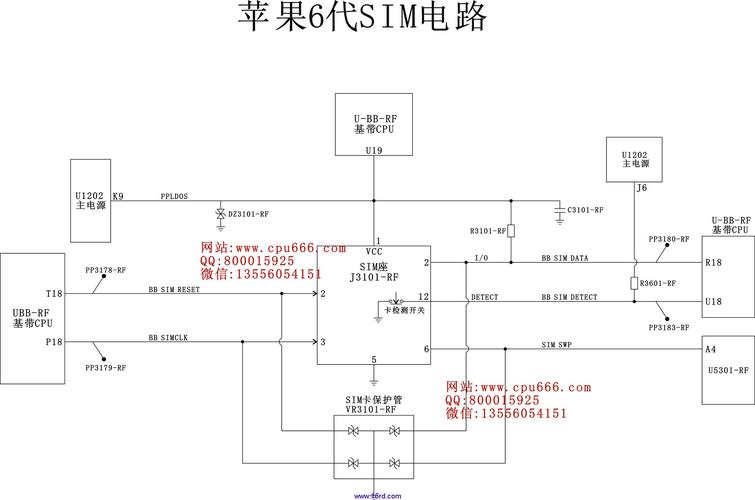

单层原理图
- 显示单个组件（如电源管理IC、基带芯片、Wi-Fi模块等）及其周边元件（电阻、电容、电感、晶体管等）之间的连接关系。
- 用途：用于诊断某个特定功能模块的故障，无法开机”、“无Wi-Fi信号”、“不识别SIM卡”等，维修工程师会顺着信号流向,逐级排查故障点。
-
多层板层叠图
（图片来源网络，侵删）- iPhone 6s主板有多层（通常是8层或10层），这些图会清晰地展示每一层的布线走向，通常包括：
- Top Layer (顶层)：主要放置元器件和顶层走线。
- Bottom Layer (底层)：主要放置底层走线。
- Power Planes (电源层)：为不同电路提供稳定电压。
- Ground Planes (接地层)：提供公共地线。
- 用途：用于追踪复杂的电源和地线网络，以及跨层连接的信号线，对于短路、断路等物理性故障的排查至关重要。
- iPhone 6s主板有多层（通常是8层或10层），这些图会清晰地展示每一层的布线走向，通常包括：
-
点位图 / 飞线图
- 这是维修中最实用的图纸之一，它标注了主板上所有测试点、关键元件引脚的位置、型号以及它们之间的连接关系（有时会用“飞线”示意跨层连接）。
- 用途：指导维修人员使用万用表、稳压电源、示波器等工具进行电压、电阻、波形的测量,快速定位故障。
-

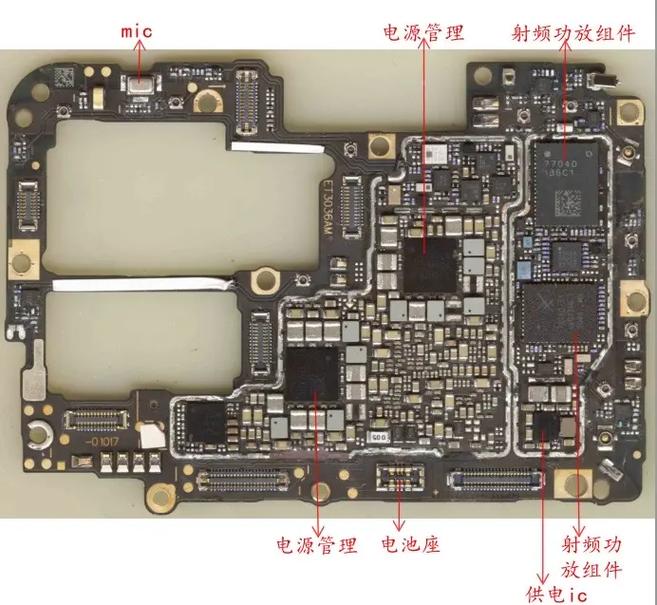

组件位置图
- 就像一张“寻宝图”，标明了主板上每一个元器件（IC芯片、电阻、电容、接口等）的具体位置和编号。
- 用途：在更换元件时,可以快速找到对应的芯片或零件。
哪里可以找到这些电路图？
由于这些资料是共享的,您可以在以下一些知名的维修技术社区和论坛找到：
-
iFixit
（图片来源网络，侵删）- 网址：www.ifixit.com
- 特点：以详细的维修指南和高清拆解图闻名，虽然它不提供传统意义上的电路图，但其 teardown（拆解）报告中会标注出主要芯片和组件的位置,非常有参考价值。
-
Bad-iOS.com (原 91手机维修网)
- 网址：www.bad-ios.com
- 特点：国内非常知名的维修技术论坛，拥有大量的维修案例、技术讨论和共享的电路图资源，您可以在其“技术图纸”或“维修资料”版块搜索“iPhone 6s”。
-
VinaFix
- 网址：www.vinafix.com
- 特点：一个国际性的维修技术论坛，汇集了全球维修高手，资源非常丰富，包括各种型号手机的电路图、维修视频和软件故障解决方案,需要注册才能下载部分资源。
-
淘宝/阿里巴巴
- 搜索关键词：
iPhone 6s 电路图、iPhone 6s 维修图纸、6s点位图、6s原理图 - 特点：您可以在这些电商平台上购买打包好的电路图资料，通常以光盘或网盘链接的形式出售，价格不贵,但需要仔细甄别资料的完整性和清晰度。
- 搜索关键词：
如何阅读和使用电路图？（重要提醒）
电路图是维修的“地图”，但需要一定的电子基础才能看懂，对于普通用户来说,直接使用电路图维修风险极高。
阅读电路图的基础知识：
- 认识元器件符号：电阻、电容、电感、二极管、三极管、IC芯片等在图上都有特定的符号。
- 理解网络标号：在复杂的图纸上，为了简化，会用相同的字母或数字组合（如
PP3V0_SMC,LIOU1_IO）表示连接在一起的线路。 - 看懂引脚定义：IC芯片的每个引脚都有特定功能（如电源、接地、数据线、时钟线等）,图上会标注出来。
- 了解基本电路：如电源电路、时钟电路、复位电路、USB数据线电路等。
使用电路图的步骤（简述）：
- 确定故障现象：手机插上充电器无反应。
- 找到对应电路：根据故障现象，找到“充电电路”或“电源管理电路”的原理图。
- 分析信号流向：从充电接口开始，沿着图上的线路，经过充电IC、保险电感、PMIC（电源管理IC）,最终到达电池。
- 逐级测量：使用万用表测量关键测试点的电压（如VCC、GND），与图纸上的正常值进行比对，如果某点电压异常,说明故障发生在此点或其上游电路。
- 定位故障元件：通过测量，找到电压不正常的点，进而排查是周围的电阻、电容损坏,还是IC本身损坏。
⚠️ 重要警告：风险提示
- 有门槛的技术活：手机维修需要专业的工具（热风枪、电烙铁、稳压电源、显微镜等）和扎实的电子电路知识，没有经验强行操作，很可能导致主板“二次损坏”,彻底无法修复。
- 资料准确性：非官方电路图可能存在错误或不完整之处,需要结合实际测量来判断。
- 安全第一：在维修前，请务必断开电池连接,防止短路烧毁主板。
如果您是专业维修人员，以上提到的网站和平台是您获取iPhone 6s电路图的主要渠道，如果您是普通用户，手机出现问题，最安全、最推荐的做法是寻找信誉良好的专业维修店，他们拥有专业的工具、经验和资料,能最大程度地保证您的手机被修复。
