电视基本情况
- 型号： 创维 32E220E
- 主要特点：
- 集成主板： 这款电视最核心的特点是 “主板高度集成”，电源、主板（小信号处理）、背光控制等电路都集成在一块主板上，我们通常称之为 “电源+主板二合一板”。
- 通用型号： 这款电视的核心板卡型号是 5800-PWLF030-00 或 5800-PWLF040-00（后缀可能略有不同，但核心设计一致），了解这个型号非常重要,方便你寻找配件和资料。
- 故障集中： 由于高度集成,故障也相对集中在这一块主板上。
- 维修资料多： 因为市场保有量大，相关的图纸、维修案例和配件都非常容易找到。
常见故障现象与维修经验
故障现象一：完全不通电，指示灯不亮
这是最常见的故障,通常问题出在电源部分。

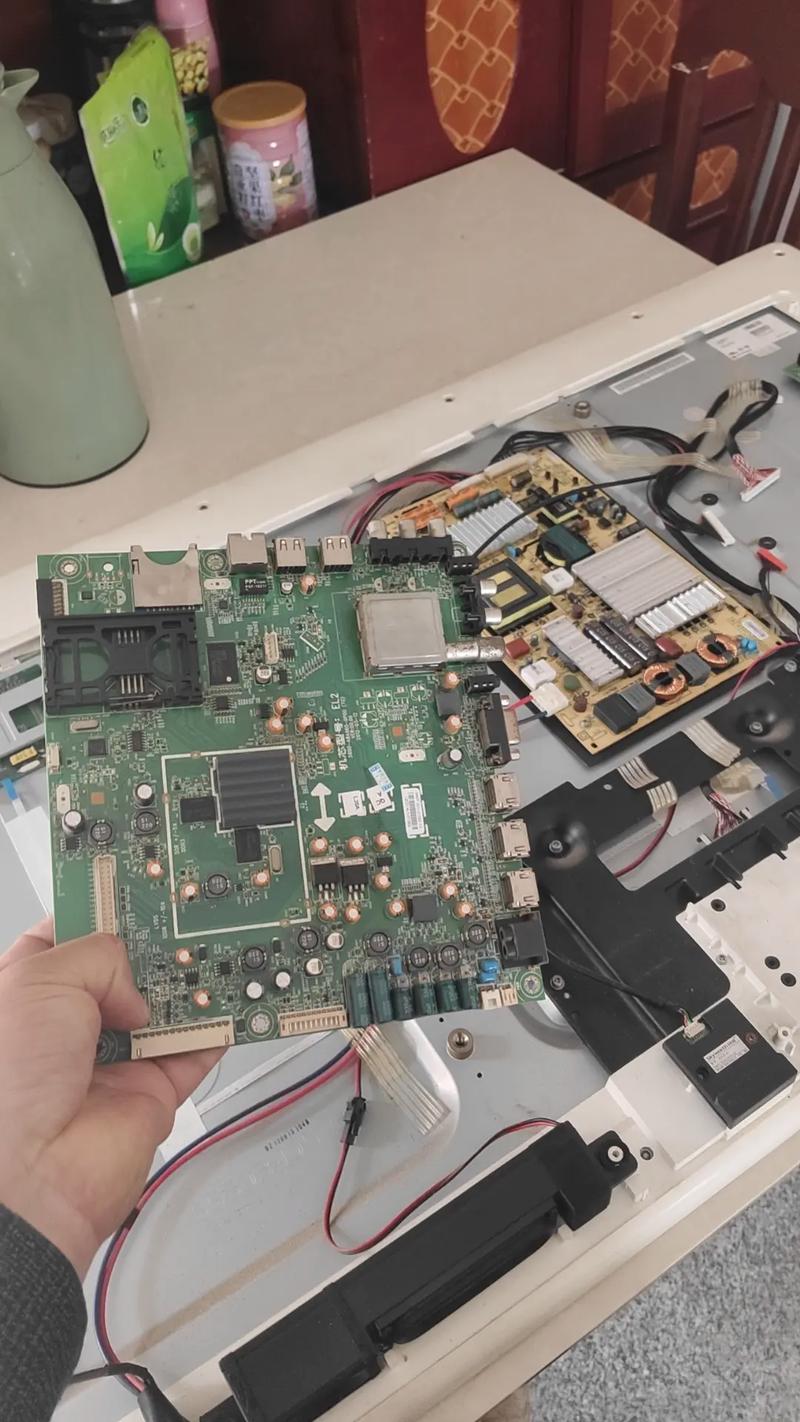

（图片来源网络，侵删）
可能原因及排查步骤：
-
外部检查：
- 电源线： 检查电源线是否插紧，插座是否有电，用其他电器（如手机充电器）测试插座。
- 保险管（F1）： 这是最容易损坏的元件，电视通电后，如果内部发生过流（如短路），保险管会熔断以保护电路。
- 维修经验： 打开后盖，找到主板上靠近电源输入端的一个白色或黑色的小管子，这就是保险管，用万用表的“通断档”或“电阻档”测量，如果阻值无穷大,说明已经熔断。
- 处理方法： 切勿直接更换保险管就通电！ 保险管熔断是“结果”而不是“原因”，必须找到导致熔断的“罪魁祸首”，否则换上新保险管会立刻再次熔断,甚至引发更严重的损坏。
- 排查短路点：
- 初级短路： 拔掉主板与屏幕的连接排线（LVDS排线），然后换上一个同型号的新保险管再次通电测量，如果此时保险管不再熔断,说明问题出在屏幕的背光驱动电路或主板上的背光控制电路上。
- 次级短路： 如果拔掉排线后仍然熔断，问题则出在主板电源本身的初级电路，重点检查 PFC（功率因数校正）电路 和 副电源电路 的大功率元件，如：
- PFC开关管（如 2SK3562, K2645 等）： 这是最容易击穿的元件之一,测量其三个引脚之间是否有短路。
- 副电源IC（如 VIPer12A/22A）： 检查其是否击穿。
- 桥堆（整流桥）： 检查是否击穿。
- 其他初级滤波电容： 检查是否鼓包或失效。
-
电源板本身故障：
- 如果保险管是好的，但仍然不通电,可能是副电源电路没有工作。
- 维修经验： 测量副电源的输出电压（通常是+5V或+12V standby，待机电压），如果没有输出，则检查副电源的启动电阻、反馈电路和IC,VIPer系列IC的损坏率较高。
故障现象二：指示灯亮，但屏幕不亮，无图像无声音
这种情况说明电源部分基本正常（能提供待机电压）,但系统没有完全启动。
（图片来源网络，侵删）
可能原因及排查步骤：
-
“二次开机”问题：
- 维修经验： 很多用户反映“按遥控器或面板按钮没反应”，首先要确认电视是否处于“待机”状态，创维电视通常有两种开机方式：
- 待机开机： 指示灯颜色会变化（如红变蓝）,然后屏幕亮起。
- 完全断电开机： 指示灯由红变绿或蓝,然后屏幕亮起。
- 操作： 尝试按遥控器的“电源”键，或者长按电视本体的“电源”键5-10秒，进行强制重启,有时候是系统死机导致无法响应。
- 维修经验： 很多用户反映“按遥控器或面板按钮没反应”，首先要确认电视是否处于“待机”状态，创维电视通常有两种开机方式：
-
主板上的主电源（PFC）电压未输出：
- 维修经验： 这是此故障的 最常见原因，电视从待机状态到正常工作，需要主板上的主电源电路（PFC电路）启动，输出约+380V的直流电压,给背光板和主板供电。
- 排查方法：
- 找到主板上几个大体积的电解电容,它们上面的电压就是PFC电压。
- 用万用表的直流电压档测量，如果待机时电压正常（如+300V左右），但按了开机键后电压没有上升到+380V左右,那么就是PFC电路没有启动。
- 故障点：
- PFC控制IC或驱动电路： 检查PFC芯片（如NCP1399, L6599D等）及其外围电路。
- PFC开关管： 检查是否开路或性能不良。
- 开机信号： 检查CPU是否发出了正确的开机高电平信号到PFC驱动电路。
- 关键电阻/电容： 检查PFC电路的振荡电阻、采样电阻、滤波电容等是否损坏。
-
CPU工作条件不满足：
（图片来源网络，侵删）- 如果PFC电压正常了，但仍然没反应,可能是主控CPU没有工作。
- 排查方法：
- 供电： 测量CPU的供电电压（通常是+3.3V或+1.8V/1.2V）是否正常。
- 复位： 检查复位电路是否正常。
- 晶振： 测量晶振两脚的电压，是否为正常值（如1V左右），如果电压异常或波形不好，CPU无法工作,可以尝试更换晶振和其旁边的两个匹配电容。
- 程序存储器（Flash）： 如果CPU供电、复位、晶振都正常，但仍然无反应，可能是Flash程序丢失或损坏,这时需要用编程器刷写固件。
-
屏幕问题（可能性较低）：
- 如果主板上的PFC电压、5V电压、12V/24V电压（给屏用）都正常，CPU也在工作（可以听到开机音），但屏幕还是不亮,可能是屏幕本身或排线问题。
- 排查方法：
- 背光： 在黑暗环境下，仔细看屏幕，看是否有非常暗的图像，如果有，说明是背光驱动电路故障（在主板集成电路上），如果连暗图像都没有,可能是主板没有输出背光开启信号和电压。

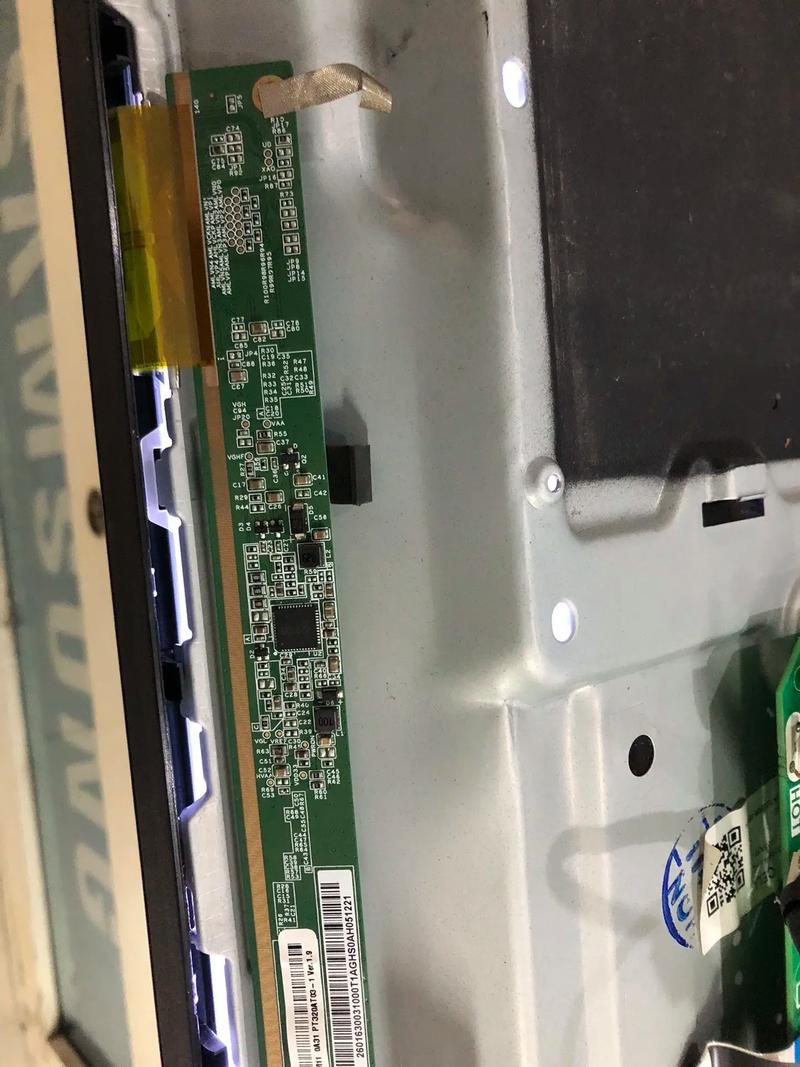

- 逻辑板： 此型号电视的逻辑板功能也集成在主板上，如果主板输出的LVDS信号不正常,屏幕也不会亮。
故障现象三：屏幕亮，但图像异常或有声音无图像
-
有声音无图像：
- 维修经验： 这通常意味着主板的高频头、解码、Scaler（图像处理）等部分工作正常,但视频输出或LVDS信号生成部分有问题。
- 排查方法：
- 输入源切换： 尝试切换不同的输入源（如HDMI、AV），看是否所有接口都无图像，如果是,问题在主板上的LVDS信号生成电路。
- LVDS排线： 检查主板到屏幕的LVDS排线是否松动、氧化或损坏,可以拔下来用酒精棉擦拭金手指再插回。
- 主芯片/Flash： 如果排线正常，可能是主Scaler芯片或Flash程序出错,尝试刷写固件。
-
图像出现花屏、闪屏、竖条、色块等：
- 维修经验： 这类问题90%以上是 LVDS排线接触不良或损坏。
- 排查方法：
- 重新插拔： 这是最简单有效的方法，反复拔插几次排线,看故障是否消失。
- 更换排线： 如果重新插拔无效，直接购买一条新的LVDS排线更换，排线价格便宜,是首选的维修方案。
- 主板问题： 如果更换排线后问题依旧,可能是主板上的LVDS输出接口或主芯片虚焊/
