我们将从核心概念、系统组成、工作流程、关键技术、典型应用和实施步骤六个方面，全面地阐述如何实现一个基于RFID的物联网系统。
（图片来源网络，侵删）
核心概念：RFID在物联网中的角色
在物联网的体系架构中,RFID技术扮演着“自动识别”和“数据采集”的关键角色，它就像是物联网的“感官系统”，能够自动、非接触地识别物体并获取其信息。
- 物联网的三层架构：
- 感知层：负责识别物体、采集信息。RFID是感知层的核心技术之一，与传感器、摄像头、GPS等共同构成物联网的“五官”。
- 网络层：负责传输感知层采集到的数据，RFID标签采集的数据通过读写器，再经由局域网、Wi-Fi、蜂窝网络（4G/5G）或卫星等网络上传到云端。
- 应用层：负责处理、分析数据，并提供各种智能服务，仓库管理系统、供应链追溯平台、智能零售系统等。
RFID的核心价值在于：将物理世界的物品与数字世界的信息通过唯一的ID（RFID标签的ID号）连接起来，实现“万物互联”的第一步——物品的识别与定位。
系统组成：一个完整的RFID系统包含什么？
一个典型的RFID物联网系统主要由以下四部分组成：
-
RFID标签

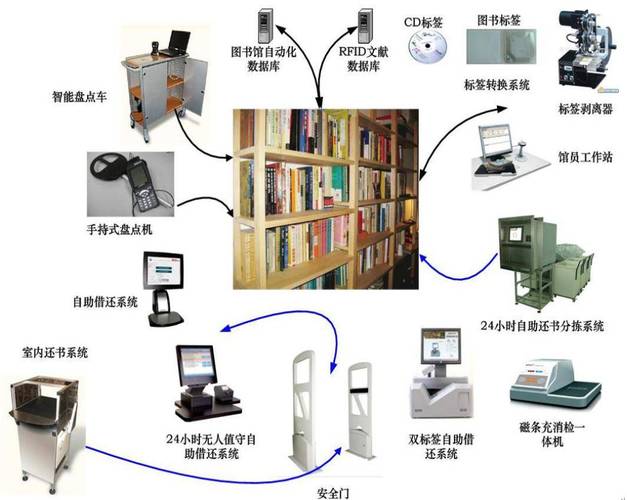

（图片来源网络，侵删）- 是什么：附着在物品上的“电子身份证”，内置芯片和天线。
- 分类：
- 按供电方式：
- 无源标签：自身无电池，通过读写器发射的电磁波获取能量并返回数据。成本最低、应用最广泛，但读写距离较近。
- 有源标签：自带电池供电，通信距离远，信号强，但成本高、体积大、寿命有限。
- 半有源标签：平时处于休眠状态，靠电池供电；当收到读写器信号时，用自身能量唤醒芯片并利用读写器的能量通信，兼具一定距离和较长寿命。
- 按工作频率：
- 低频：如125-134.2 kHz，穿透性好，但距离近，主要用于动物识别、门禁等。
- 高频：如13.56 MHz，距离适中，支持防冲突，广泛应用于NFC（手机支付、门禁）、图书管理、票务等。
- 超高频：如860-960 MHz，距离远、读取速度快、可多标签同时读取，是物流、仓储、零售等领域的首选。
- 微波：如2.45 GHz/5.8 GHz，距离最远，但穿透性差，对方向敏感，主要用于高速公路ETC等。
- 按供电方式：
-
RFID读写器
- 是什么：负责与RFID标签进行通信的设备，它发射特定频率的电磁波，激活标签并读取/写入标签中的数据。
- 分类：
- 固定式读写器：安装在固定位置（如仓库门口、产线尽头），对经过的标签进行批量读取。
- 手持式读写器：由工作人员手持移动使用，用于盘点、巡检等场景，灵活性高。
-
天线
- 是什么：负责在读写器和标签之间传递射频信号，读写器通过天线将能量和指令发送出去，标签也通过天线反射回数据。
- 关键点：天线的类型、功率和安装位置直接影响系统的读取范围和性能，需要根据应用场景精心设计。
-
中间件/应用软件
- 是什么：连接硬件（读写器）和上层应用（如WMS、ERP系统）的桥梁。
- 功能：
- 设备管理：管理多个读写器，配置参数。
- 数据过滤与清洗：过滤掉重复、错误或无效的标签数据。
- 数据格式化：将原始的标签ID转换成有意义的数据。
- 业务逻辑处理：根据读取到的标签触发相应业务，如更新库存、记录物流信息等。
- 与上层系统对接：通过API或数据库，将处理后的数据提供给企业现有的信息系统。
工作流程：RFID系统如何运作？
以一个无源超高频RFID系统在仓库出库流程中的应用为例：

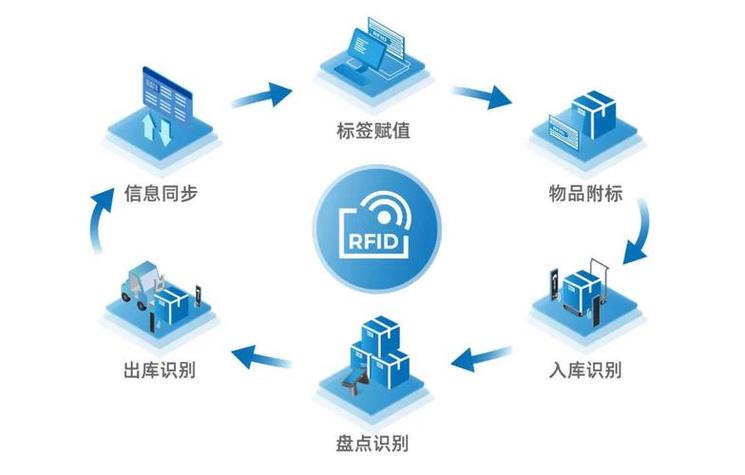

（图片来源网络，侵删）
- 激活：当贴有RFID标签的货物叉车经过仓库门口的固定式读写器时，读写器通过其天线发射特定频率（如915MHz）的电磁波。
- 耦合：电磁波“照射”到货物上的无源RFID标签上，标签内的微型天线线圈感应到电磁场，产生电流，为标签的芯片瞬间供电，使其被“激活”。
- 通信：
- 被激活的标签芯片,按照预设的协议，将存储在其中的信息（通常是唯一的ID号，或附带的产品信息）通过自身天线发送出去。
- 标签的发送方式是“反向散射”，即通过改变自身天线的阻抗，微弱地反射读写器的电磁波，将数据信息“加载”到反射波上。
- 接收与解码：读写器的天线接收到来自标签的微弱反射信号，读写器内部的解调电路将其解码，还原出标签的原始数据。
- 数据传输：读写器将解码后的数据（如标签ID
E2003476000001234567890AB）通过网线或无线方式，发送到部署在本地服务器或云端的RFID中间件。 - 处理与应用：
- 中间件接收到数据后，进行去重、过滤，并查询数据库，将标签ID与具体的商品信息（如商品名称、数量、订单号）进行关联。
- 中间件判断该货物已通过出库口,于是触发应用层的业务逻辑：更新仓库管理系统的库存数量，并向物流系统发送出库确认信息。
- 整个过程在几秒内完成,无需人工扫描条形码，实现了自动化、高效的货物出库。
关键技术与选型考量
实现一个成功的RFID物联网项目,需要考虑以下关键技术点：
-
频率选择：
- UHF (860-960 MHz)：首选，适用于需要远距离、快速批量读取的场景，如仓储、物流、零售、资产管理。
- HF (13.56 MHz)：适用于需要近距离、安全通信的场景，如NFC支付、门禁卡、图书管理。
- LF (125-134 kHz)：适用于需要强穿透性（可穿透水、金属等）但距离近的场景，如动物耳标、汽车钥匙。
-
标签选择：
- 材质：根据附着物品的材质选择，金属环境需使用抗金属标签，液体环境需使用抗液体标签。
- 封装：根据环境选择，如纸质、塑料、陶瓷、ABS等，需考虑防水、防酸、耐高温、抗冲击等。
- 内存：只读标签（Read-Only）成本最低；可读写标签允许写入更多信息，但成本更高。
-
读写器部署：
- 读写功率：功率越大，读取距离越远，但可能造成干扰和隐私问题，需根据实际需求调整。
- 天线极化：线极化和圆极化，线极化方向性强，适合定向读取；圆极化无方向性，适合标签方向不确定的场景。
- 安装位置：读写器应安装在标签必经之路的“最佳读取点”，并避免金属、液体等障碍物的干扰。
-
防碰撞技术：
- 问题：当多个标签进入读写器范围时，它们会同时响应，导致数据冲突，无法识别。
- 解决方案：现代RFID协议（如EPC UHF Gen2）都内置了防碰撞算法（如ALOHA、二进制树搜索算法），允许读写器在短时间内快速、有序地与多个标签逐一通信，实现“秒级盘点”。
-
系统集成：
- 中间件是成功集成的关键，它将底层的硬件复杂性屏蔽掉，为上层应用提供标准化的数据接口，大大降低了开发的难度和成本。
典型应用场景
| 应用领域 | 实现方式 | 带来的价值 |
|---|---|---|
| 智慧仓储与物流 | 在托盘、周转箱、单件商品上贴UHF标签，在仓库出入口、分拣线、货架安装固定或手持读写器。 | 自动化出入库：无需人工清点， |
