柴油机电控技术实用教程
前言：为什么学习柴油机电控技术？
传统的柴油机以其“皮实、耐用、省油”著称，但其缺点也十分明显：噪音大、振动大、冒黑烟（颗粒物排放高），随着全球日益严格的环保法规（如欧Ⅵ、国六）和对驾驶舒适性要求的提高，机械式燃油喷射系统已无法满足需求。

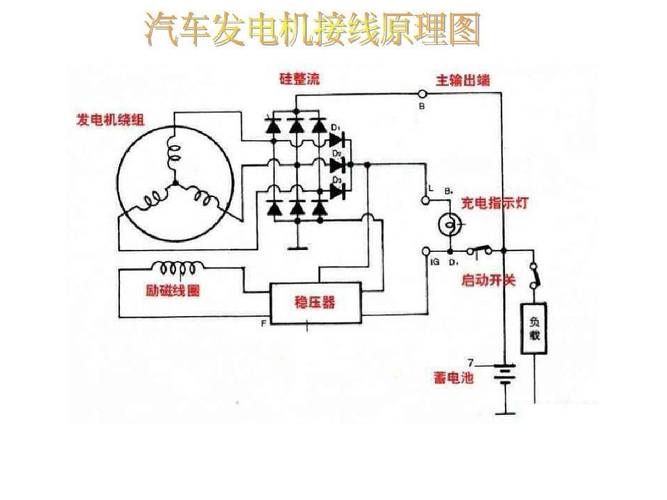

（图片来源网络，侵删）
柴油机电控技术应运而生，它将电子技术、计算机技术与传统的柴油机技术完美结合，实现了对喷油量、喷油正时、进气、增压、EGR（废气再循环）等参数的精确、实时控制，其核心优势在于：
- 动力性与经济性：优化燃烧，提升功率扭矩，降低燃油消耗。
- 环保性：精确控制燃烧，大幅降低颗粒物和氮氧化物的排放。
- 驾驶性与舒适性：实现平顺加速，降低噪音和振动。
- 可靠性与安全性：具备自诊断功能，实时监测并保护发动机。
本教程将分为四个部分,带您系统掌握这门技术。
第一部分：理论基础 - 柴油机电控系统“是什么”与“为什么”
第一章：柴油机电控系统的核心构成
柴油机电控系统主要由三大核心部分组成,可以类比为人的“感官”、“大脑”和“四肢”。
1 传感器 - “感官” 传感器负责监测发动机的各种状态和参数，并将这些物理量转换成电信号输送给ECU。

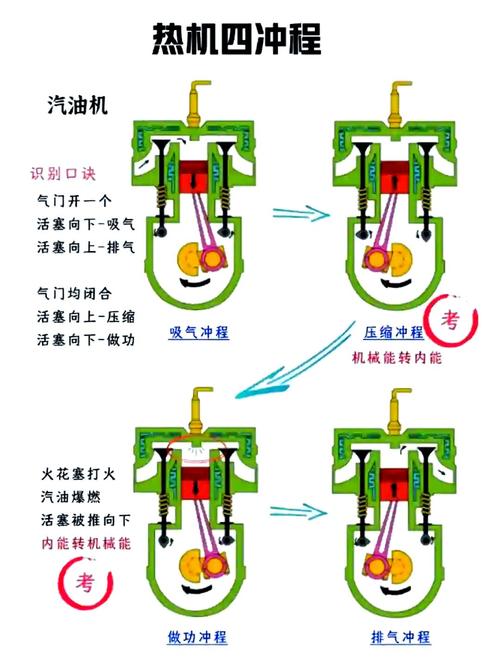

（图片来源网络，侵删）
- 曲轴位置/凸轮轴位置传感器：ECU的“心跳”和“呼吸”，用于确定发动机转速、曲轴转角，从而确定喷油正时，是所有喷油计算的基础。
- 加速踏板位置传感器：驾驶员意图的“翻译官”，告诉ECU驾驶员要求多大的动力。
- 空气流量计/进气压力温度传感器：计算进气量，ECU根据此数据决定喷油量，实现“空气-燃油”的精确配比。
- 冷却液温度传感器、机油压力/温度传感器、燃油温度传感器：发动机“健康状况”的“体检报告”，ECU根据这些信息进行冷启动、暖机、过热保护等策略调整。
- 共轨压力传感器：共轨系统的“血压计”，实时监测共轨管中的燃油压力，并将信号反馈给ECU，进行闭环压力控制。
- 氧传感器/NOx传感器：排放系统的“环保监督员”，监测尾气中的氧含量或氮氧化物含量，用于闭环控制EGR和后处理系统。
2 电子控制单元 - “大脑” ECU是整个系统的核心，它是一个微型计算机，接收来自所有传感器的信号，根据内部存储的控制程序（MAP图）和控制算法进行运算，然后向执行器发出指令。
- 核心功能：数据采集、数据处理、逻辑运算、指令输出、故障诊断与存储。
- ：发动机在不同工况下的最佳喷油量、喷油正时、共轨压力、EGR开度等数据，这些数据以三维或四维MAP图的形式存储。
3 执行器 - “四肢” 执行器是ECU的“手”，负责执行ECU的指令，直接改变发动机的运行状态。
- 高压油泵：负责将低压燃油加压到极高的压力（如1600-2500 bar），并输送到共轨管，常见的有直列泵、转子泵和单体泵。
- 共轨管：一个储能器，它将高压油泵提供的高压燃油储存起来，起到稳定油压、分配燃油的作用，确保每个喷油器都能获得稳定的高压。
- 电控喷油器：系统中最精密、最关键的部件，它接收ECU的指令，在精确的时刻，将精确数量的高压燃油喷入气缸，其开启和关闭速度极快，可达毫秒级。
- EGR阀：控制进入进气歧管的废气量，降低燃烧温度，从而减少氮氧化物的生成。
- VGT/VNT可变截面涡轮增压器：通过改变涡轮叶片的角度，在不同转速下都能获得最佳的增压效果，改善低速响应和高速功率。
- 故障指示灯：当系统检测到故障时，点亮仪表盘上的“发动机故障灯”警告驾驶员。
第二部分：系统详解 - 柴油机电控系统“怎么做”
第二章：核心工作原理与控制策略
1 燃油喷射系统的控制（核心中的核心）
-
喷油量控制：

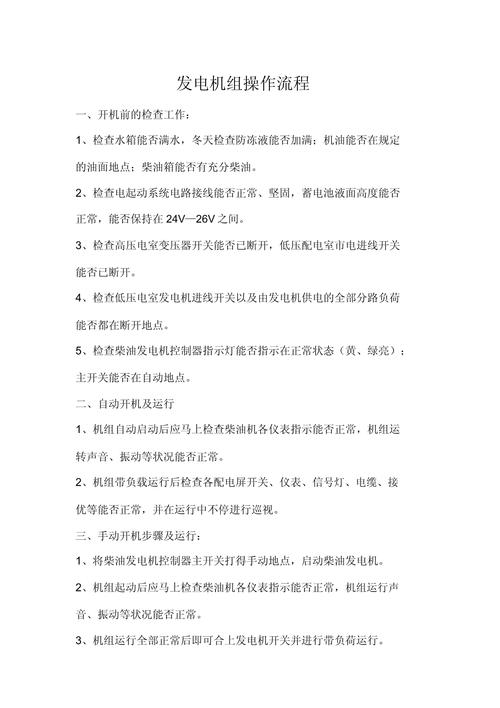

（图片来源网络，侵删）- 驾驶员需求：APPS信号告诉ECU“我想加速”。
- ECU计算：ECU结合当前发动机转速、进气量、冷却液温度等，从MAP图中查找并计算出最佳的基本喷油量。
- 修正与限制：ECU还会根据水温（冷启动时增加喷油量）、进气压力、大气压力、电池电压等进行修正，并设置最高转速限制、最高车速限制等。
- 最终指令：ECU输出一个脉冲信号给喷油器，控制其电磁阀的通电时间，这个时间长短就决定了喷油量的多少。
-
喷油正时控制：
- 目的：在最佳时刻喷油，以平衡动力性、经济性和排放。
- ECU决策：ECU根据转速、负荷、水温等参数，计算出最佳的喷油提前角。
- 执行：ECU向喷油器发出指令，精确控制喷油器针阀在曲轴转到特定角度时打开，提前角越大，燃烧越充分，经济性越好，但NOx排放会增加；反之亦然。
-
共轨压力控制：
- 闭环控制：共轨压力传感器实时监测轨压。
- ECU比较：ECU将实际轨压与目标轨压进行比较。
- 调节：如果实际轨压低于目标值，ECU会指令高压油泵增加供油量；反之则减少，这是一个高速的动态调节过程，确保轨压稳定。
2 其他辅助系统控制
- EGR控制：ECU根据发动机负荷和转速，在NOx排放高的时候（如中高负荷）打开EGR阀，引入废气；在低负荷或需要大功率的时候关闭。
- 增压控制：ECU根据发动机工况，控制VGT执行器叶片的角度，低速时关闭叶片截面，提高增压压力；高速时打开，避免增压过高。
- 启动控制：启动时，ECU会提供比正常工况大得多的喷油量，并根据冷却液温度调整喷油正时和多次喷射策略，以确保顺利启动。
第三部分：实践应用 - 柴油机电控系统“怎么修”
第三章：诊断流程与工具使用
1 诊断的基本原则：先外后内，先简后繁
- 询问客户：了解故障现象、发生条件、维修历史。
- 初步检查：检查“三漏”（漏油、漏水、漏气）、线束插头是否松动、保险丝是否熔断、油水是否充足，这是最简单但最有效的一步！
- 读取故障码：使用诊断仪读取ECU存储的故障码，这是诊断的“导航仪”。
- 分析数据流：读取实时数据流，观察传感器数据是否在正常范围内，观察轨压实际值与目标值是否一致，曲轴转速信号是否稳定。
- 部件测试：对怀疑有问题的传感器或执行器进行单独测试（如测量电阻、电压、动作测试）。
- 排除与验证：根据分析结果，更换或修复故障部件，并进行路试验证。
2 常用诊断工具
- 诊断电脑：如X-431、TECH2、道通等，用于读取故障码、数据流、执行元件测试、刷写程序等。
- 万用表：用于测量电压、电阻、通断，是检查电路的基础工具。
- 示波器：用于观察传感器和执行器信号的波形，是诊断间歇性故障和信号质量问题的“神器”。
- 专用工具：如高压油管拆装工具、喷油器拆装工具、共轨压力测试表等。
3 常见故障案例分析
| 故障现象 | 可能原因 | 诊断思路 |
|---|---|---|
| 无法启动/启动困难 | 低压油路有空气（油箱至输油泵）。 2. 轨压无法建立（高压油泵故障、轨压传感器故障）。 3. 曲轴/凸轮轴位置传感器信号丢失。 4. 喷油器全部卡死。 |
先 |
