第一部分：控制器基础知识
在动手之前，必须先了解控制器是什么,它有什么作用。

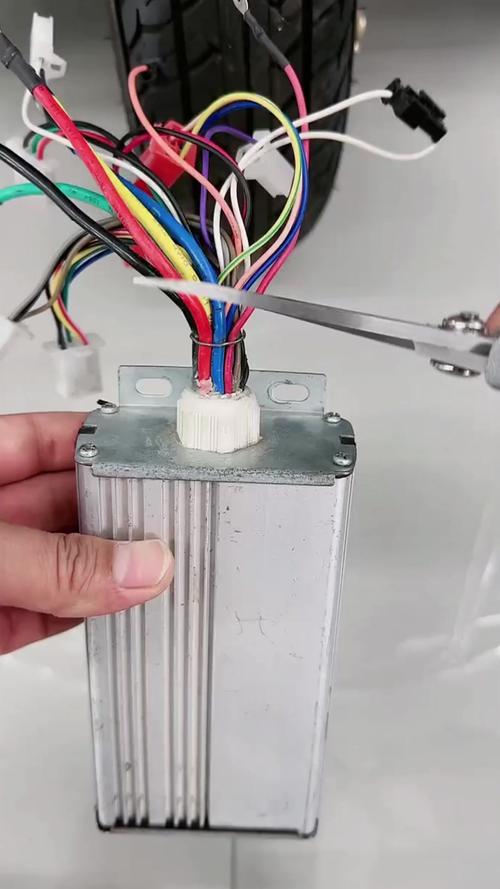

（图片来源网络，侵删）
什么是控制器？ 控制器是电动车的“大脑”和“神经中枢”，它接收来自转把、刹车、助力等部件的信号，然后根据预设的逻辑，精确地控制电机中电流的大小和方向，从而实现对电动车的速度、扭矩、启停、刹车断电等功能的控制。
控制器的核心组成部分：
- 主控芯片: 通常是MCU（微控制器），是控制器的大脑,负责处理所有信号和计算。
- 驱动电路: 接收主控芯片的微弱信号，并放大以驱动MOS管工作，常见芯片如IR2103、IR2110等。
- MOS管: 控制器的“肌肉”，是大功率开关元件，通过快速导通和关闭，来控制电池大电流流向电机,MOS管的数量和规格决定了控制器的最大电流和功率。
- 电源电路: 将电池的高电压（如48V、60V）转换为控制器内部各芯片所需的稳定低压（如5V、12V、15V）。
- 信号采集电路: 采集转把（霍尔或光电）、刹车、仪表、电机霍尔等信号。
控制器的分类：
- 按输出电流分： 12A, 15A, 18A, 20A, 25A, 30A, 35A... 数字越大，带载能力越强,爬坡和载重能力越好。
- 按相位分： 有刷控制器和无刷控制器，两者完全不通用,不能混用。
- 按传感器分：
- 有刷控制器： 结构简单,只有正负极输出线。
- 无刷控制器： 分为有霍尔和无霍尔两种，现在绝大多数无刷控制器都支持“无霍尔自动识别”功能，即先按有霍尔模式运行，如果检测不到霍尔信号，则自动切换到无霍尔模式（方波）运行,实现更好的启动和低速体验。
- 按功能分： 普通功能控制器、带助力、巡航、三速模式、防盗等功能的控制器。
第二部分：控制器故障判断与检测
在决定维修或更换之前,必须准确判断故障是否出在控制器上。

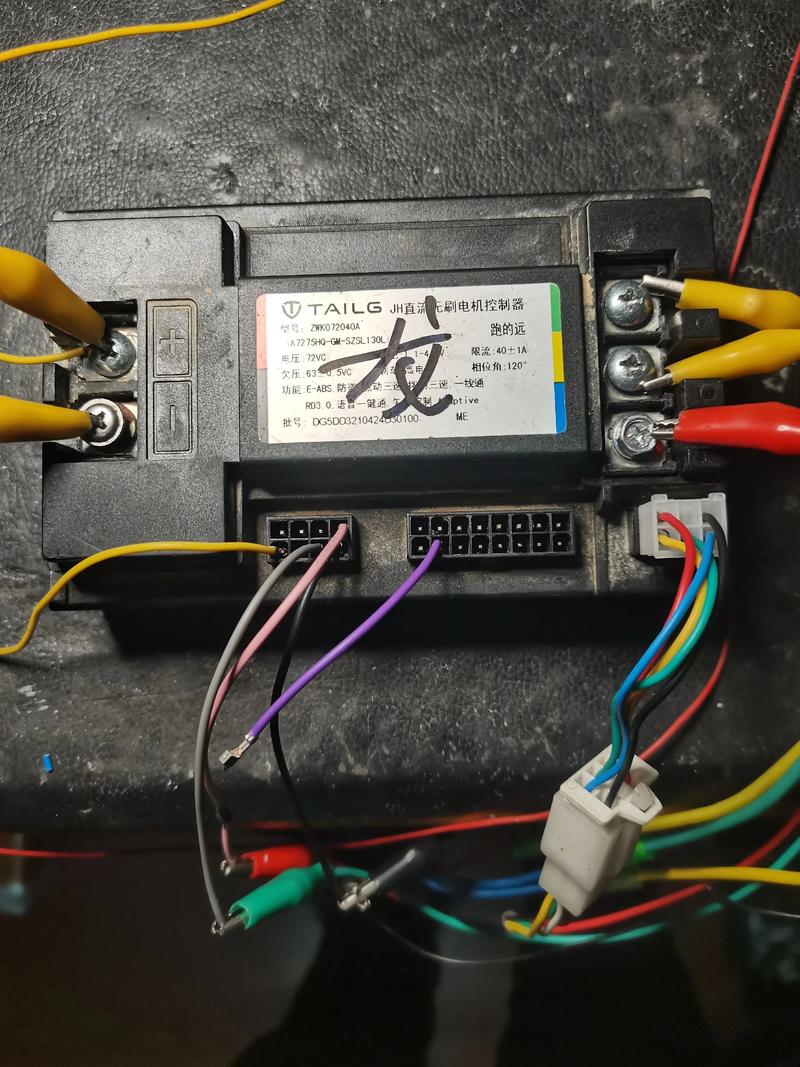

（图片来源网络，侵删）
常见故障现象：
- 整车没电，仪表盘不亮： 可能是控制器供电问题或自身损坏。
- 有电，但电机不转： 这是最常见的故障，原因很多,控制器是主要怀疑对象之一。
- 电机无力，速度慢，爬坡困难： 可能是控制器限流或MOS管性能下降。
- 电机抖动，噪音大： 通常是控制器缺相（MOS管损坏）或电机霍尔/相线有问题。
- 刹车不断电： 危险！控制器刹车信号接收电路故障。
- 速度时快时慢，时走时停： 供电不稳、控制器虚焊或接触不良。
系统性排查步骤（非常重要！）： 在拆控制器前，请按以下顺序排除其他可能性，因为80%的“不转”问题都不是控制器引起的。
-
第一步：检查电源
- 电池电量： 用万用表测量电池组输出电压，是否过低（如48V电池低于44V可能无法启动）。
- 空气开关： 是否跳闸？尝试复位。
- 保险丝： 是否熔断？更换同规格保险丝。
- 电源锁： 是否损坏？可以用导线短接电源锁两触点,看车辆是否有反应。
-
第二步：检查线路连接

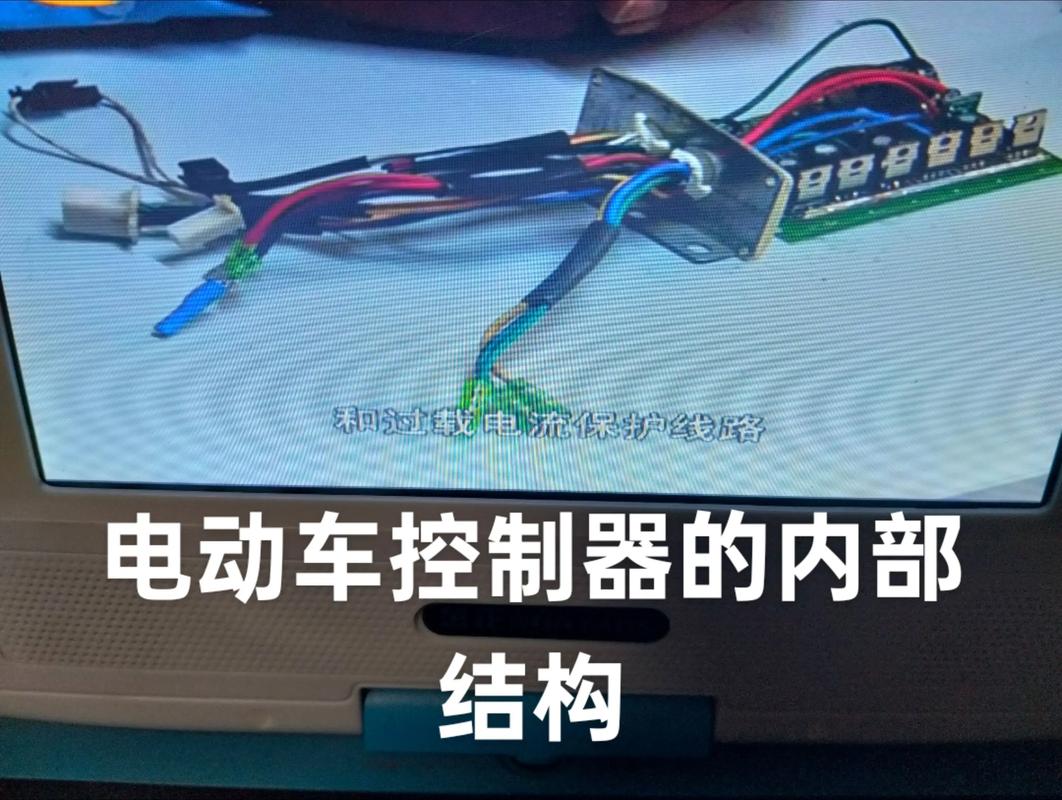

（图片来源网络，侵删）- 控制器接线端子： 是否松动、氧化、烧蚀？重新拔插并压实所有插头，特别是粗的主线（正负极）和细的信号线。
- 转把、刹车、电机霍尔等插头： 是否插紧、破损？
-
第三步：检查转把信号
- 转把是信号源，控制器是执行者。 转把故障会导致控制器不工作。
- 测量转把信号线（通常是绿色或蓝色）：打开电门，转动转把，用万用表直流电压档测量该线与负极（通常是黑色）之间的电压，正常电压应在 1V - 4.2V 或 8V - 4.2V 之间平滑变化，如果电压无变化或始终为0V或5V,说明转把或其供电线路有问题。
-
第四步：检查刹车信号
- 断电刹车信号线（通常是黄色或白色）：正常状态下，未刹车时电压应为 高电平（约5V-12V）；捏下刹车时，电压应变为 低电平（接近0V），如果始终为低电平，控制器会认为一直处于刹车状态,从而不会给电。
-
第五步：检查电机相线和霍尔线
- 相线（粗线，通常是黄、绿、蓝三色）： 检查是否与控制器连接牢固,有无破损。
- 霍尔线（细线，通常是红、黑、黄、绿、蓝）： 检查连接是否正常。
如果以上所有外部检查都正常，那么问题很可能就出在控制器内部了。
第三部分：控制器代换（更换）
代换是解决控制器损坏最直接的方法,但需要技巧。
代换前的准备工作
- 拆下旧控制器： 记录下所有接线，特别是正负极、电机相线、转把、刹车等,可以拍照留念。
- 购买新控制器：
- 确认电压： 新控制器电压必须与电池电压完全一致（如48V控制器配48V电池）。
- 确认功率/电流： 新控制器的额定电流应等于或大于原控制器,以确保动力足够。
- 确认类型： 有刷换有刷，无刷换无刷,这是铁律！
- 确认功能： 是否需要巡航、助力等功能？普通控制器可以代换功能多的,但反之不行。
代换操作步骤
-
接线：
- 电源线（粗线）： 这是最关键的！正极（通常是红色或粗线）和负极（通常是黑色或粗线）**绝对不能接反**，否则会瞬间烧毁控制器,接反了基本没有维修价值。
- 电机线（粗的三相线）： 黄、绿、蓝三根线，对于无刷电机，这三根线的顺序至关重要，如果接错，会导致电机抖动、反转或无法启动。
- 正确方法： 先将其中两根（如黄、绿）对调，如果电机反转，则说明第三根（蓝）是正确的，再将另外两根对调回来即可，如果对调后还是抖动，再尝试其他组合。两两对调，一次成功”的口诀。
- 简易方法： 很多品牌的颜色编码是统一的，黄A、绿B、蓝C，可以按颜色一一对应,但最好还是验证一下。
- 信号线（细线）：
- 转把线： 一般是三根线：电源（+5V）、信号、地线，颜色可能不同,但功能对应即可。
- 刹车线： 通常是一根信号线,参考前面检测方法接线。
- 仪表线： 如果需要速度表显示,需要连接仪表线。
- 其他功能线： 如助力、巡航等,根据需要连接。
-
通电测试：
- 所有线路连接好后,先不要装回控制器外壳。
- 打开电门，转动转把，观察电机是否正常转动,速度是否平滑。
- 测试刹车,看是否断电。
- 如果一切正常，再将控制器装回车架,并用扎带等固定好。
第四部分：控制器维修（进阶）
维修需要一定的电子基础和工具（万用表、电烙铁、吸锡器等）。
维修前的准备与安全
- 断电： 维修前务必断开电池与控制器的连接。
- 放电： 用一个大功率电阻（如汽车灯泡）短接控制器正负极，释放电容中存储的电能,防止电击。
- 工具： 准备好万用表、电烙铁（建议用恒温烙铁，功率60W以上）、焊锡丝、松香、吸锡器、镊子、小螺丝刀等。
常见故障点的维修方法
A. 电源部分故障（最常见）
- 现象： 整车没电，保险丝熔断,MOS管击穿炸裂。
- 维修流程：
- 检查保险丝： 熔断说明后级电路存在严重短路，更换同规格保险丝后,不要急于通电。
- 检查MOS管： 用万用表二极管档测量MOS管的三个极，对于N沟道MOS管，正常情况下，G-S、G-D之间不应导通，D-S之间在未触发时也不应导通，如果发现任何两个脚之间短路,说明MOS管已击穿。
- 更换MOS管： 这是控制器维修的“核心手术”。
- 记下原MOS管的型号和规格（如IRF3205、IRF2807等）,尽量用同型号替换。
- 如果找不到同型号，找参数（耐压Vds、电流Id、封装TO-220P等）相近或更好的替换。
- 拆卸时注意焊盘和走线，避免损坏，焊接时，先焊S极（最外侧的引脚），再焊D极，最后焊G极，焊接G极时，烙铁最好接地,防止静电击穿新MOS管。
- 检查驱动芯片： MOS管击穿，往往是驱动芯片先损坏，常见的驱动芯片如IR2103、IR2110，测量其输入、输出脚电压是否正常，如果异常,更换驱动芯片。
- 检查电源芯片： 如7812（输出12V）、7805（输出5V）等，测量其输入输出电压，如果无输出或输出电压异常,更换之。
B. 信号部分故障
- 现象： 电机无力、抖动、速度慢。
- 维修流程：
- 检查转把信号： 按照前面检测方法,测量转把信号线电压是否正常。
- 检查刹车信号： 测量刹车信号线电压是否正常。
- 检查主控芯片： 如果信号输入都正常，但输出异常，可能是主控芯片MCU损坏，MCU型号繁多，且通常需要编程，个人维修难度极大，成本也高。对于普通用户，MCU损坏建议直接更换整个控制器。
C. 虚焊、接触不良
- 现象： 时走时停,时快时慢。
- 维修流程：
- 观察法： 仔细查看控制器PCB板上是否有焊点发黑、裂纹。
- 补焊法： 对所有大功率元件（如MOS管、电源芯片、驱动芯片）的引脚进行补焊，这是最简单有效的“复活”方法之一，用烙铁重新熔化一遍焊点，确保焊点饱满、光滑。
总结与建议
- 安全第一： 涉及高压电操作，务必断电、放电,接线前反复确认正负极。
- 先外后内： 90%的电动车问题出在电池、线路、转把等外部部件,不要轻易怀疑控制器。
- 代换优先： 对于大多数用户来说，控制器维修成本高、难度大、风险大，当确定控制器损坏后，购买一个同规格的新控制器进行代换，是最经济、最省时、最可靠的选择。
- 保留证据： 拆卸和维修前，多拍照、多记录,是成功的关键。
- 寻求专业帮助： 如果对电子技术不熟悉，不要强行拆解维修，以免造成更大的损失,可以找专业的电动车维修师傅处理。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
