第一部分：安全第一！维修前必须遵守的规则
开关电源内部存在高压,即使断电后，大容量的滤波电容中仍然储存着足以致命的电荷。维修前务必做好安全防护！

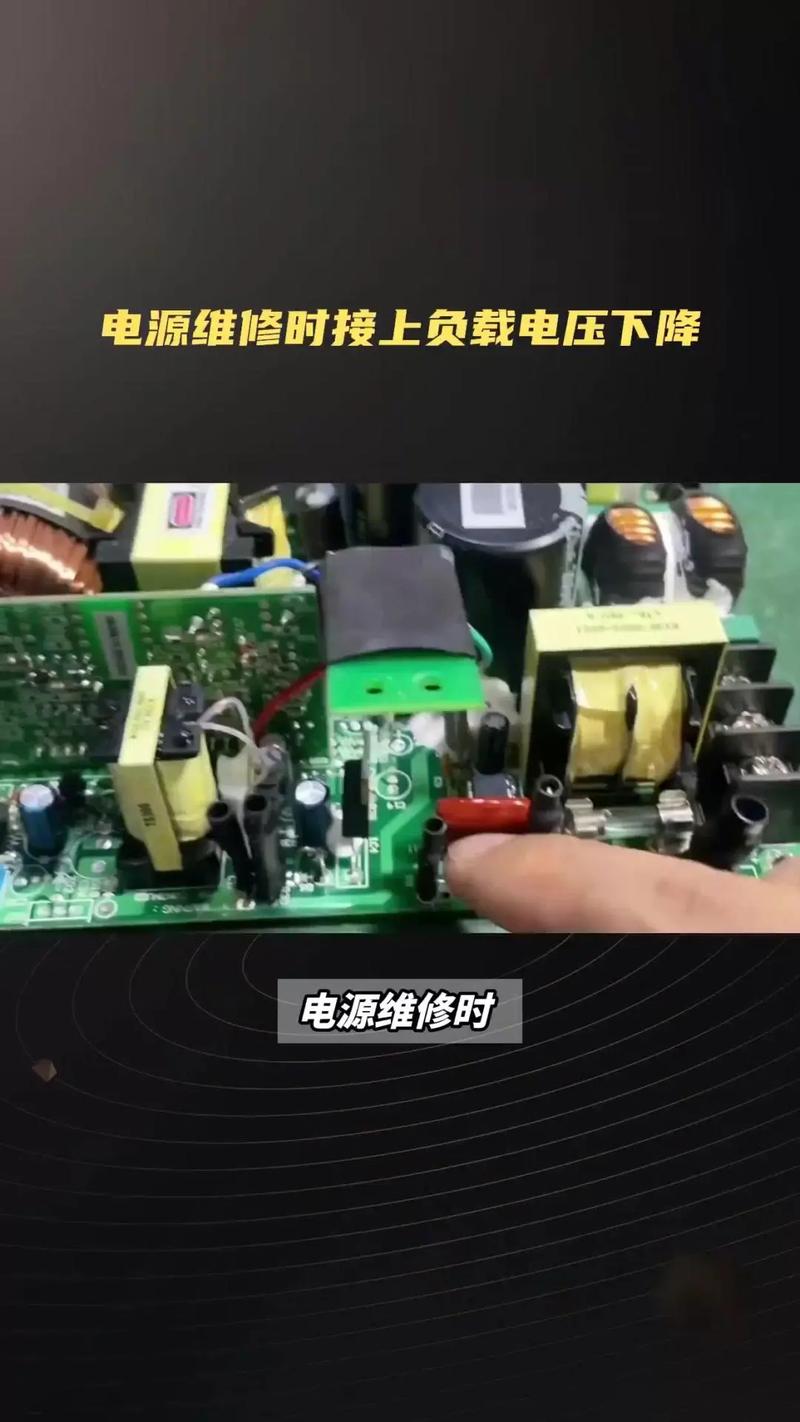

（图片来源网络，侵删）
-
断电并放电：
- 拔下电源的交流输入插头。
- 找到输入端的大容量滤波电容（通常是圆柱形，体积很大）。
- 用一个大功率的电阻（如1kΩ/5W）的两个引脚去接触电容的正负极，进行放电。切勿直接用螺丝刀等金属工具短接，会产生巨大火花，损坏电容和工具，甚至造成烫伤。
-
隔离操作：
- 使用隔离变压器，这是最安全的做法，它能将设备与市电电网隔离开，防止因电源内部故障导致机壳带电而发生触电事故。
- 如果没有隔离变压器,务必单手操作，另一只手不接触任何金属部分，减少电流通过心脏的风险。
-
使用合适的工具：
- 数字万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级但非常有用，用于观察开关波形、纹波等。
- 烙铁、焊锡、吸锡器：用于更换元件。
- 热风枪：用于拆多引脚的集成电路（如PWM控制器）。
- 放大镜：PCB板上的元件和走线非常精细，肉眼难以看清。
第二部分：基本工作原理（简化版）
了解基本原理有助于你分析故障点。

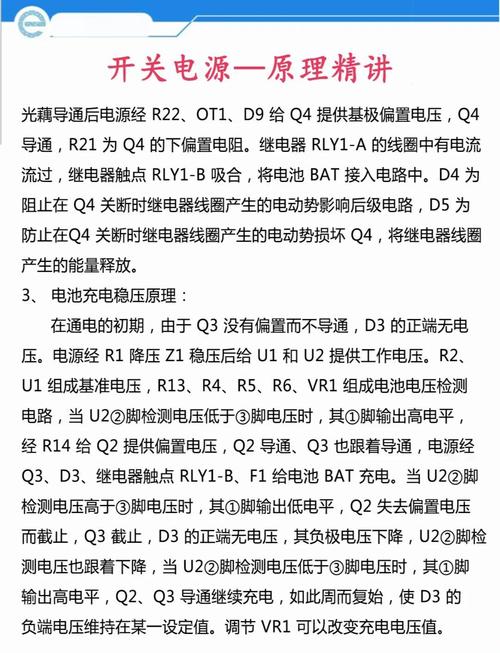

（图片来源网络，侵删）
- 输入整流滤波： 220V交流电经过保险丝、压敏电阻（防浪涌）、负温度系数热敏电阻（限流）后，由整流桥（或四个二极管）变成高压直流电，再由大容量电解电容滤波，得到约310V的直流电压。
- PWM变换（核心）： 310V直流电通过一个开关管（通常是MOSFET），由PWM控制器（脉宽调制芯片）产生的高频脉冲信号驱动，快速地“开”和“关”，这样，就把直流电“斩波”成了高频的方波脉冲。
- 高频变压： 这个高频脉冲通过一个高频变压器进行降压（或升压），变压器的初级、次级和辅助绕组是隔离的。
- 输出整流滤波： 变压器次级绕组输出的低压高频脉冲，再由整流二极管（或肖特基二极管）整流，由LC滤波电路（电感+电容）平滑，得到纯净的直流电压（5V和24V）。
- 稳压与反馈：
- 输出电压通过分压电阻取样，反馈给PWM控制器。
- 如果输出电压升高,控制器会减小开关管的导通时间（占空比），使输出电压降下来；反之亦然。
- 反馈回路通常通过光耦（PC817等）来实现，因为初级和次级需要电气隔离，光耦的导通程度由次级电压决定，从而控制初级PWM控制器。
第三部分：维修流程与步骤
遵循“由外到内，由简到繁，先静态后动态”的原则。
第1步：外观检查
- 保险丝： 拔下电源，用万用表电阻档测量保险丝是否熔断。
- 保险丝熔断： 说明电路存在严重短路，重点检查以下元件是否击穿：整流桥、开关管、PFC电路（如有）的大功率MOSFET、输入滤波电容，更换保险丝前，必须先排除短路故障，否则会再次熔断。
- 保险丝完好： 故障可能在后续电路，或为开路性故障。
第2步：静态电阻测量（断电）
在确认保险丝完好后,进行初步的电阻测量，判断有无明显短路。
- 测量输入端电阻：
- 万用表表笔接在电源的交流输入端L和N之间，正常情况下，应有一定阻值（几十到几百欧，取决于NTC热敏电阻）。
- 如果阻值接近0Ω，说明输入端存在严重短路，重点检查整流桥和NTC热敏电阻。
- 测量PFC输出端（如有）或主滤波电容正负极对地电阻：
- 万用表表笔接在主滤波电容（+310V端）的正极和负极（地）之间，用高阻档（如200kΩ）测量。
- 正常情况下,应有几百kΩ以上的阻值，且表笔正反接有差异。
- 如果阻值很小（几kΩ以下），说明开关管、变压器初级、PFC管等对地存在短路。重点检查开关管是否被击穿（DS极间电阻为0）。
第3步：通电初测（动态，需谨慎！）
-
准备工作：
- 在主滤波电容两端并联一个60W/220V的白炽灯泡作为假负载，这有两个作用：1. 防止空载电压过高损坏元件；2. 如果电路存在短路，灯泡会点亮，起到限流作用，避免再次烧毁保险丝。
- 找到PWM控制器（如UC384X, TL494等），找到其使能/供电引脚（通常为VCC或Vref）。
- 在VCC引脚对地之间接一个20-100Ω/1W左右的电阻到主滤波电容正极，这个电阻称为“启动电阻”或“维稳电阻”，如果启动电阻本身开路，可以临时并联一个试试，目的是为了让电源能启动起来，方便测量。
-
上电测量：

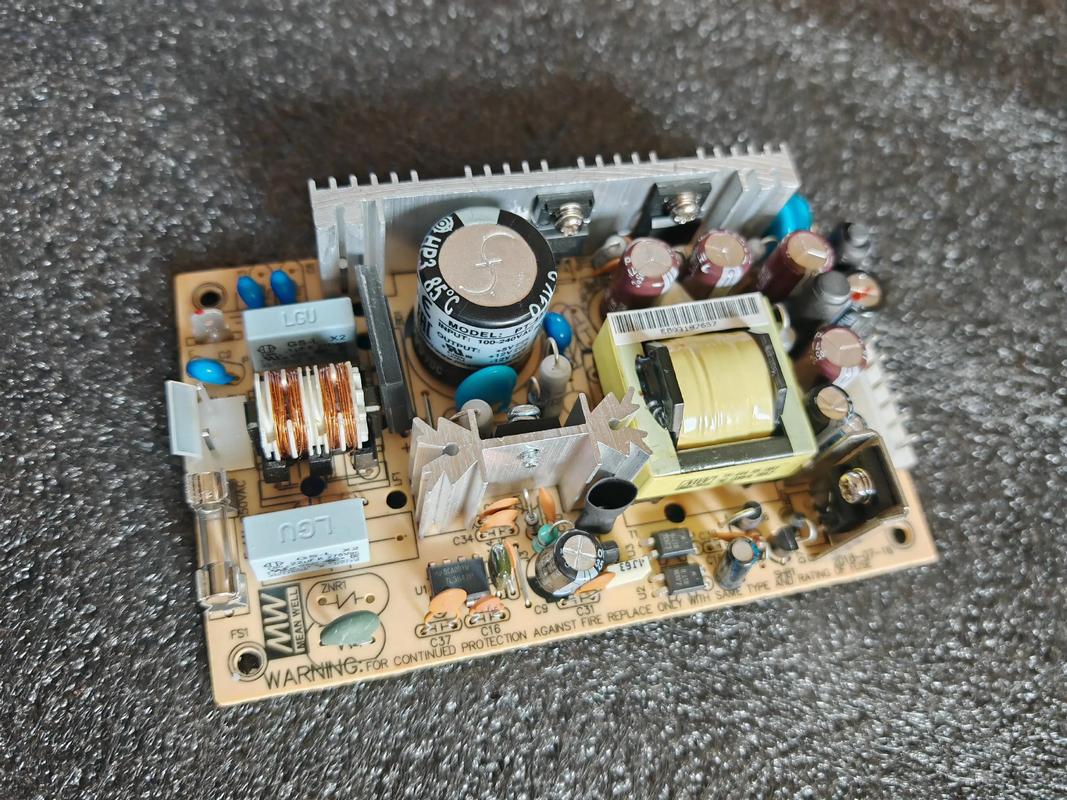

（图片来源网络，侵删）- 确保所有操作都在绝缘环境下进行！
- 瞬间通电（或通电后立即断开），观察灯泡是否闪烁。
- 灯泡不亮，电源无输出： 说明电源未启动，测量PWM控制器VCC引脚电压，看是否达到启动电压（gt;16V），如果为0，检查启动电阻；如果电压有抖动但无法维持，检查VCC供电回路（如变压器辅助绕组、整流二极管、滤波电容）。
- 灯泡持续亮或很亮： 说明存在严重短路，立即断电！回到第2步，仔细排查短路点。
- 灯泡闪一下后熄灭： 这是正常现象！说明电源启动成功，但因保护电路（过压、过流、短路保护）动作而关闭了，这是最常见的现象。
第4步：针对性排查
假设上电后灯泡闪一下就灭,说明保护电路动作了。
-
判断是哪路输出保护：
- 断开假负载： 断开灯泡。
- 断开一路输出： 找到5V输出端的肖特基整流管，将其焊下一只脚，或断开其负载端。
- 再次通电测试： 如果灯泡能持续亮，说明是5V输出电路或其负载保护了，如果灯泡仍然闪一下就灭，说明是24V输出电路或其负载保护了。
-
排查故障输出电路：
- 以5V路为例：
- 测量输出电压： 通电瞬间，用万用表快速测量5V输出端，看电压是否瞬间升高到正常值然后消失，如果瞬间电压远高于5V（如7-8V），很可能是5V的稳压反馈回路开路了（如光耦损坏、431基准源损坏、分压电阻开路）。
- 检查整流滤波电路： 测量5V输出端的肖特基整流管是否击穿，滤波电容是否失效或鼓包。
- 检查反馈回路：
- 光耦： 测量光耦的1、2脚（初级）和3、4脚（次级），正常情况下，3、4脚在未导通时是无穷大，可以用一个1.5V电池和电阻给1、2脚加电，模拟信号，看3、4脚是否导通。
- TL431： 这是一个精密基准源，测量其Ref（参考）、Anode（阴极）、Cathode（阳极）三个引脚的电压，正常工作时，Ref脚应有2.5V的稳定电压，如果电压异常，TL431可能损坏。
- 检查PWM控制器： 如果反馈元件都正常，可能是PWM控制器本身损坏。
- 以5V路为例：
第5步：更换元件与测试
找到损坏的元件后,进行更换。
-
更换要点：
- 参数匹配： 更换二极管、电容、电阻时，耐压、容量、功率等参数不能低于原值。
- 型号可替代： 开关管、PWM芯片等可用性能相近的型号替代。
- 焊接质量： 焊接要牢固，避免虚焊、短路，更换MOSFET时，注意引脚顺序，装反会立刻炸管。
- 散热： 大功率元件（如MOSFET、整流管）需要涂抹导热硅脂并保证散热良好。
-
最终测试：
- 更换所有可疑元件后,不要立即接上真实负载。
- 先用假负载（灯泡或电子负载）进行长时间测试，观察电压是否稳定，有无异常发热。
- 确认电源工作正常后,再连接到你的设备上测试。
第四部分：常见故障与排查思路总结
| 故障现象 | 可能原因 | 排查方向 |
|---|---|---|
| 完全无输出，保险丝熔断 | 输入端严重短路 | 整流桥、NTC、开关管、PFC管、输入滤波电容 |
| 完全无输出，保险丝完好 | 电源未启动或负载短路 | 检查启动电阻、VCC供电回路、PWM芯片；用假负载判断是否负载短路 |
| 上电后立即保护（灯泡常亮） | 输出端严重短路 | 输出整流管（肖特基）、滤波电容对地短路 |
| 上电后闪一下就保护 | 过压、过流、短路保护 | 断开各路负载判断是哪路保护；重点检查反馈回路（光耦、431） |
| 输出电压偏低 | 负载过重 反馈回路异常 整流滤波不良 |
断开负载，看电压是否恢复正常 检查光耦、431、分压电阻 检查输出整流管内阻、滤波电容容量 |
| 输出电压偏高 | 反馈回路开路 | 检查光耦、431是否开路，分压电阻是否变大或开路 |
| 输出电压纹波大 | 输出滤波电容失效 整流管性能不良 负载电流过大 |
用示波器观察波形，重点检查LC滤波电路和电容ESR值 |
维修开关电源需要耐心和细心,多测量、多分析、多总结，祝你维修顺利！
