开关电源是变频器的“心脏”，它为控制板、驱动板、主板等所有低压电路提供工作电压，一旦开关电源损坏，整个变频器将瘫痪，表现为无显示、无输出、风扇不转等现象。
（图片来源网络，侵删）
维修开关电源需要一定的电子基础,并且必须注意安全，因为即使断电后，大滤波电容中仍储存有高压电，容易造成电击或损坏万用表。
第一部分：维修前准备与安全须知
-
安全第一：
- 断电并放电：维修前务必将变频器输入端R、S、T与电网完全断开，使用大功率电阻（如1KΩ/50W）对主回路的直流母线滤波电容（C1, C2）进行放电，确保其两端电压为零。
- 隔离电源：最好使用隔离变压器给变频器供电，这样可以将电路与市电隔离，防止触电，同时避免因火线、零线接反导致电路异常。
- 使用隔离表：维修时，建议使用电池供电的数字万用表，可以有效避免因公共地线引入的干扰或损坏。
-
工具准备：
- 必备工具：
- 数字万用表（带二极管档、电容档）
- 示波器（强烈推荐，对于开关电源波形分析至关重要）
- 焊台、吸锡器、松香、焊锡丝
- 镊子、螺丝刀套装
- 隔离变压器（可选但推荐）
- 可选但非常有用的工具：
- 可调直流稳压电源（用于模拟输入电压，进行上电测试）
- 替换用的元器件（如贴片电阻、电容、二极管、三极管、光耦、PWM控制器芯片等）
- 必备工具：
-
资料准备：

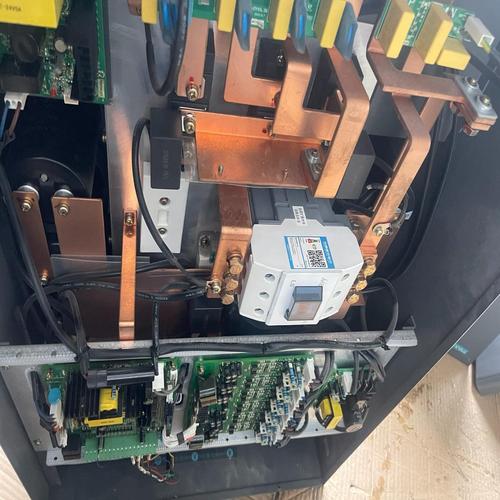

（图片来源网络，侵删）- 森兰变频器的电路原理图或维修手册，这是维修的“地图”，没有图纸维修会非常困难，可以从网络搜索、供应商或维修论坛获取。
第二部分：开关电源工作原理简述
森兰变频器的开关电源（通常称为SMPS - Switched-Mode Power Supply）基本结构都大同小异：
- 输入整流滤波：将AC 220V或380V整流成脉动直流，再由大电解电容滤波成约310V（220V输入）或540V（380V输入）的直流高压。
- 启动电路：在上电瞬间，由一个高压电阻（如几百KΩ）给PWM控制芯片（如UC384x, TL494等）的供电脚提供一个微弱的启动电压。
- 振荡与驱动：PWM芯片开始工作，输出驱动脉冲，驱动开关管（通常是MOSFET或IGBT）工作，进行高频开关。
- 高频变压器：开关管的高频脉冲通过变压器进行变压，次级绕组得到低压交流电。
- 输出整流滤波：次级绕组的低压交流电通过快恢复二极管或肖特基二极管整流，再由电解电容滤波，得到稳定的直流电压（如+5V, +12V, +15V, +24V等）。
- 反馈稳压电路：
- 电压反馈：通过一个光耦（如PC817）将输出电压的变化反馈给PWM芯片，调整其输出脉冲的占空比，从而稳定输出电压。
- 电流反馈：通常在开关管的源极/发射极上有一个小电阻，用于检测电流，实现过流保护。
第三部分：故障诊断与维修步骤
遵循“先外后内、先静后动、先易后难”的原则。
目视检查（静态检查）
- 外观检查：观察电路板是否有明显的烧黑、炸裂、鼓包的元器件。
- 电容检查：重点检查输入端和输出端的电解电容，看是否有鼓包、漏液、顶部鼓起的现象，这是最常见的故障点之一。
- 保险丝检查：检查输入端的保险丝是否熔断，如果保险丝发黑熔断，说明后级存在严重短路。
- 电阻检查：检查启动电阻、限流电阻是否烧断，用万用表电阻档测量其阻值，如果无穷大或远大于标称值，则已损坏。
测关键点电压（动态检查）
警告：此步骤需在确认无明显短路元件后进行，并做好防触电准备！
-
测量直流母线电压：在上电前，确保电容已放电，上电后，用万用表直流档测量P+和N-之间的电压，应为正常的310V或540V，如果为0，说明输入电路或整流桥有问题。

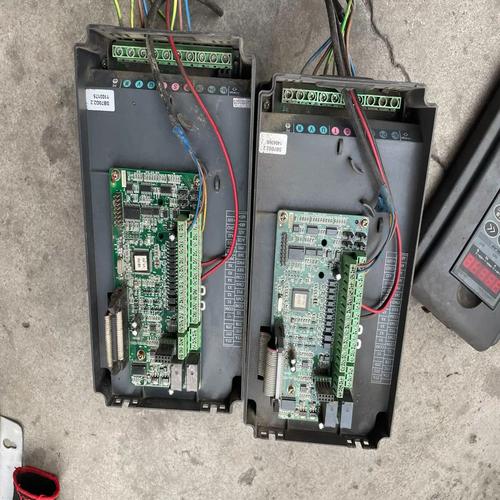

（图片来源网络，侵删） -
测量PWM控制器供电脚电压：
- 这是判断启动电路和PWM芯片是否工作的关键,常见的PWM芯片如UC3844，其VCC（供电脚）通常在7-17V之间。
- 上电瞬间测量VCC脚是否有一个跳变的电压（如10V左右），然后迅速降为0V，如果有，说明启动电路工作，但电源没有起振；如果一直为0，说明启动电路或PWM芯片本身有问题。
- 如果VCC电压正常且稳定，说明电源已经起振，可以继续测量输出电压。
-
测量输出电压：
- 用万用表直流档测量各路输出电压,如+5V, +12V, +24V等。
- 如果所有输出电压都为0,但VCC电压正常，说明可能是后级整流二极管或滤波电容开路。
- 如果某一路输出电压异常（偏高或偏低），则检查该路的整流滤波电路和反馈电路。
波形测量（精准判断）
使用示波器是维修开关电源最有效的方法。
-
测量PWM芯片输出脚（如UC3844的6脚）：
- 应该能看到一个规则的、幅度足够的方波脉冲。
- 如果看不到脉冲，说明PWM芯片没有工作或被保护了，检查其VCC、反馈脚（2脚）、电流检测脚（3脚）的电压是否正常。
- 如果脉冲幅度很低或畸变，可能是驱动电路或开关管有问题。
-
测量开关管栅极：
- 应该能看到一个与PWM芯片输出波形相似但经过驱动的脉冲波形。
- 如果此处波形异常,说明驱动电路（如推挽电路）有问题。
-
测量开关管漏极/集电极：
- 应该能看到一个高频的、有振荡的脉冲波形，这是开关管工作的标志。
- 如果此处没有波形,但VCC和PWM输出正常，说明开关管可能已开路损坏。
常见故障点及维修方法
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无显示，风扇不转，保险丝熔断 | 输入整流桥击穿短路。 主滤波电容击穿短路。 开关管击穿短路。 后级负载严重短路。 |
用万用表二极管档测量整流桥的输入输出端，是否有短路。 测量主电容正负极间电阻，应为无穷大。 测量开关管D-S/C-E间是否击穿。 断开所有输出负载，逐路排查。 |
| 无显示，风扇不转，保险丝完好 | 启动电阻开路。 PWM控制器（如UC3844）损坏。 反馈电路光耦或稳压管损坏。 辅助电源绕组开路。 |
测量启动电阻是否断路。 测量PWM芯片VCC脚电压，判断是否启动。 检查光耦是否导通，反馈回路是否开路。 检查变压器辅助绕组到PWM芯片的供电线路。 |
| 输出电压偏高 | 稳压回路的取样电阻变值。 光耦损坏（不导通）。 PWM控制器内部误差放大器损坏。 |
用万用表测量取样电阻（通常在输出端和光耦之间）的阻值是否准确。 测量光耦发光二极管和光敏三极管是否正常。 替换PWM芯片测试。 |
| 输出电压偏低 | 输入电压过低。 某个整流二极管正向压降变大或开路。 滤波电容容量下降（ESR增大）。 负载过重。 PWM控制器性能下降。 |
测量输入直流母线电压是否正常。 用二极管档测量整流二极管正向压降，应小于0.5V。 用电容档或LCR表测量输出电容容量和ESR。 断开负载，测量空载电压。 替换PWM芯片。 |
| 电源发出“吱吱”声 | 负载过重。 滤波电容失效。 PWM控制器工作在临界振荡状态。 |
断开负载，判断是否由负载引起。 重点检查并更换输出滤波电容。 检查VCC供电、反馈回路、外围元件，确保PWM芯片稳定工作。 |
第四部分：维修实例分析
故障现象：一台森兰SB80变频器，上电后无任何显示，风扇不转。
维修过程：
- 目视检查：电路板无明显烧毁痕迹，输入保险丝F1完好。
- 静态测量：
- 断电,用万用表二极管档测量输入整流桥，正反向均正常，无短路。
- 测量主滤波电容C1,无鼓包，充放电正常。
- 测量开关管Q1（如IRF840），D-S间电阻正常，未击穿。
- 上电动态测量：
- 使用隔离变压器上电,安全第一。
- 测量直流母线电压P+/N-，电压正常（约310V）。
- 测量PWM控制器（假设为UC3844）的VCC脚（7脚），上电瞬间电压有10V左右的跳变，然后迅速降为0V，这表明启动电路工作正常，但电源没有起振。
- 重点排查不起振原因：
- 检查反馈回路：测量光耦PC1的输出端（3-4脚），电压不正常，光耦未导通，进一步测量光耦输入端（1-2脚），没有电流流过，检查光耦输入端的稳压二极管ZD1，发现其已击穿短路，导致取样电压无法加到光耦上，反馈回路失效，电源无法起振。
- 维修：
- 更换同型号的稳压二极管ZD1。
- 再次上电测量,UC3844的VCC脚电压稳定在12V左右。
- 测量其6脚输出,有了正常的方波脉冲。
- 测量各路输出电压,+5V, +12V, +24V均正常。
- 变频器恢复正常。
维修森兰变频器开关电源,核心在于理解其工作原理，并熟练运用万用表和示波器进行“望闻问切”。
- 望：看外观，看元件状态。
- 闻：闻有无焦糊味。
- 问：了解用户使用情况和故障发生过程。
- 切：测量电压、电阻、波形，找到病根。
对于初学者,建议从一些简单的故障入手，如更换电容、保险丝、电阻等，逐步积累经验，遇到疑难杂症时，多查阅资料，多分析波形，维修水平会很快提升。
