在动手维修之前,请务必遵循以下原则：

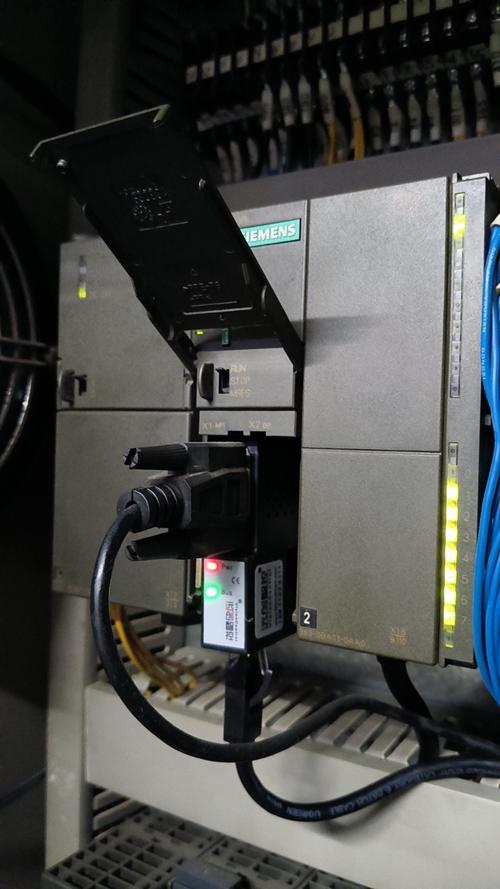

（图片来源网络，侵删）
- 安全第一：确保 PLC 已完全断电，并等待电容等元件放电完毕，避免触电或损坏设备。
- 先软后硬：绝大多数通讯问题都源于软件设置、电缆或外部设备，而不是 PLC 本身硬件损坏，请务必先排除软件和外部因素。
- 风险自担：拆解 PLC 会使产品失去保修，并且存在损坏设备的风险，PLC 在保修期内，建议联系西门子官方售后。
第一步：故障诊断（先软后硬，99%的问题出在这里）
在怀疑 PLC 通讯口硬件损坏之前，请按以下步骤逐一排查：
检查物理连接和电缆
- 电缆是否完好？ 检查编程电缆（如 USB/PPI、以太网电缆）或 RS485 通讯线是否有破损、折断、接头松动，可以换一根确认好的电缆试试。
- 接线是否正确？
- PPI/RS485 通讯：确保线序正确，通常是：
- 485+ 接 485+
- 485- 接 485-
- SG (信号地) 接 SG (可选，但建议接)
- 以太网通讯：确保网线是直通线（现在很多路由器/交换口都支持自适应，问题不大），并检查网口指示灯是否正常亮起（绿灯链路，橙灯数据活动）。
- PPI/RS485 通讯：确保线序正确，通常是：
- 终端电阻：如果通讯距离超过几十米，或者总线上设备较多，需要在总线最远的两端设备上并接一个终端电阻（通常是 120Ω），S7-200 SMART 自带终端电阻开关，可以在硬件组态中开启。
检查软件和设置
- 通讯参数设置：
- 在 STEP 7-Micro/WIN SMART 软件中，点击“通讯”按钮，检查搜索到的 PLC 型号和 CPU 版本是否正确。
- 检查“PG/PC 接口”设置是否与你的实际硬件（如 USB/PPI 电缆型号）匹配。
- 检查 PLC 侧的波特率（在“系统块” -> “通讯端口”中设置）是否与软件侧设置一致。
- PLC 地址和站号：
检查软件中设置的 PLC 地址是否与 PLC 实际地址一致，地址冲突会导致通讯失败。
- 程序冲突：
检查用户程序中是否有禁用或特殊配置了通讯口,某些特殊指令可能会占用或改变通讯口的工作模式。
- 尝试不同电脑和软件：
换一台电脑安装 STEP 7-Micro/WIN SMART，看是否能通讯成功，以排除原电脑串口/网卡驱动或软件冲突的问题。
（图片来源网络，侵删）
检查外部设备
- HMI 或其他 PLC：如果通讯是 PLC 与 HMI 或其他 PLC 之间，请检查对方的通讯参数（波特率、站号、数据格式等）是否与 S7-200 SMART 设置完全一致。
- 网络负载：在复杂的网络中，网络风暴或过多的设备请求可能导致通讯不稳定。
第二步：硬件维修（谨慎操作）
如果你已经严格按照第一步排除了所有软件和外部因素,并且有多台同型号 PLC 可以交叉验证，基本可以确定是 PLC 通讯口硬件损坏。
常见的硬件故障点：
- 通讯口芯片（MAX485 或类似芯片）损坏：这是最常见的原因，芯片因雷击、浪涌、短路或老化而损坏。
- 外围保护元件损坏：如 TVS 二极管（防浪涌）、电阻、电容等。
- 物理接口损坏：RJ45 或 DB9 接口内部虚焊、断针。
- 供电问题：给通讯芯片供电的电路出现问题。
维修工具准备
- 电烙铁（建议用防静电恒温烙铁）
- 焊锡丝、松香
- 吸锡器或吸锡线
- 万用表（带二极管档和电容档）
- 放大镜或显微镜（可选，但很有用）
- 示波器（高手必备，用于信号分析）
- 防静电手环
维修步骤（以 RS485 口为例）
警告：此操作需要电子维修基础，无经验者请勿尝试！
-
拆解 PLC：
- 断开所有电源和连接线。
- 拧下 PLC 外壳的螺丝，小心地打开上盖，注意内部结构，特别是排线和卡扣。
-
定位通讯口电路：
- 找到 PLC 上的通讯端口（RJ45 或 DB9）。
- 沿着端口背后的焊脚,在电路板上找到相关的电路，通常包括一个接口芯片（如 MAX485）、几个电阻、电容和 TVS 二极管。
-
断电初测（关键步骤）：
- 将万用表打到 二极管档 或 电阻档。
- 测量通讯口引脚对地（GND）和电源（24V）的电阻：
- 将黑表笔接 PLC 的 24V+ 输入端的正极（或一个大电容的正极）。
- 将红表笔接通讯口的 VCC 引脚（如果可以测到的话），应有正向压降。
- 重点：测量通讯口的 485+ 和 485- 引脚对 GND（地）的电阻，正常情况下，应该是高阻或有一个二极管的压降，如果测得阻值很小（接近 0 欧姆），说明 存在严重短路，这通常是 TVS 二极管或 MAX485 芯片击穿造成的，这是最常见的故障。
-
故障定位与更换：
-
如果短路：
- 根据电路板丝印,找到 TVS 二极管（通常标记为 Dxx，有方向性）和 MAX485 芯片（标记为 Uxx）。
- 用万用表二极管档分别测量 TVS 二极管和 MAX485 芯片的 VCC 和 GND 引脚之间是否短路。
- 更换损坏元件：
- 使用合适的烙铁头,吸掉损坏元件的焊锡。
- 小心取下损坏的芯片或二极管,对于芯片，最好使用热风枪。
- 清理焊盘,确保焊孔通畅。
- 用镊子安上同型号的新元件（注意芯片方向和二极管极性！）。
- 重新焊接,确保焊点光滑、无虚焊、无连锡。
-
如果无短路，但通讯失败：
- 可能是芯片性能不良或外围元件（如匹配电阻、偏置电阻）开路。
- 需要结合电路图,用万用表测量各引脚的电压是否正常（VCC 引脚应有 5V 左右电压），或用示波器观察信号波形来判断。
-
-
组装与测试：
- 确认无短路、无虚焊后，将 PLC 外壳装好。
- 先不要连接到主系统！ 最好使用一个独立的、稳定的 24V DC 电源给 PLC 供电。
- 连接编程电缆,在 STEP 7-Micro/WIN SMART 中尝试建立通讯。
- 如果通讯成功,维修完成，如果仍失败，可能存在更深层的问题，建议放弃。
第三步：终极解决方案
如果硬件维修对你来说太难,或者维修后问题依旧，那么最可靠、最省心的解决方案是：
更换 CPU 模块
S7-200 SMART 的 CPU 模块是可插拔的，你可以直接购买一个新的同型号 CPU 模块，替换掉旧的，这保证了设备的可靠性和保修，并且是最快的恢复生产的方式。
维修流程图
开始
|
V
[通讯失败？]
|
|-- 是 --> [检查电缆、接线、终端电阻] --> 正常？ --> [是] --> [检查PLC/电脑软件设置]
| | | |
| | | |-- 否 --> 修正设置
| | | |
| | | V
| | [再试通讯] --> 成功？ --> [是] --> 结束 (问题已解决)
| | | |
| | | |-- 否 --> [换一台电脑/PLC测试]
| | | |
| | | V
| | [再试通讯] --> 成功？ --> [是] --> 结束 (问题在原设备)
| | |
| | |-- 否 --> [怀疑硬件损坏]
| | |
| | V
| +-- <----------------------------------> [打开PLC，检查硬件]
| |
| V
| [测量通讯口对地电阻]
| |
| V
| [短路？]
| |
| |-- 是 --> [定位并更换损坏元件(如TVS,MAX485)]
| | |
| | V
| | [组装后测试] --> 成功？ --> [是] --> 结束 (维修成功)
| | |
| | |-- 否 --> [放弃维修]
| |
| |-- 否 --> [可能芯片性能不良或外围元件问题，维修难度高]
| |
| V
+-------------------------------------------------------> [放弃维修，建议更换CPU模块]
|
V
结束希望这份详细的指南能帮助你解决问题！
