开关电源3845b维修视频终极指南：从入门到精通，附实战案例与关键步骤
** 遇到开关电源3845b芯片故障？别急！本文为你提供一份详尽的3845b维修宝典，包含核心原理、常见故障代码、维修流程图，并精选了高质量的维修视频资源，无论你是家电维修新手还是资深技师，都能在这里找到解决你问题的答案,让维修变得简单高效！
开篇：为什么3845b是开关电源的“心脏”？
在开始维修之前，我们必须明白，UC3845B（或其常见型号如UC3842、UC3843、UC3844、UC3845，统称384x系列）是绝大多数中小功率开关电源的核心控制芯片，它就像电源的“大脑”，负责驱动开关管（如MOSFET或IGBT），控制输出电压的稳定，并实现过流、过压保护。
当开关电源出现不启动、输出电压低、输出电压高等故障时，3845B及其外围电路，必然是我们首要排查的区域,本文将带你彻底掌握它的维修之道。

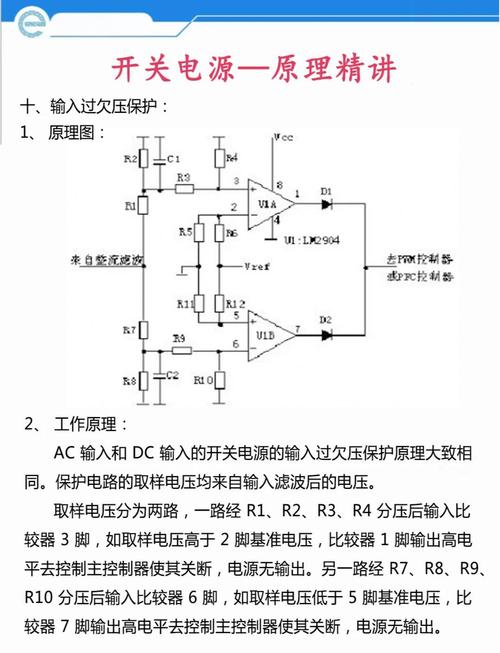

3845B开关电源维修核心思路：四步诊断法
面对一台故障的电源，盲目拆焊只会浪费时间甚至损坏元件，请遵循以下科学的四步诊断法,你的维修效率将提升数倍。
第一步：安全检查与初步判断（安全第一！）
- 断电与放电： 维修前务必拔掉电源插头，并对大容量电容（如输入端的滤波电容和输出端的电解电容）进行放电,防止触电或损坏万用表。
- 目视检查： 仔细观察PCB板，寻找有无明显烧黑的元件、爆裂的电容、虚焊的焊点。
- 测量输入端电阻： 用万用表电阻档测量电源输入端（通常是AC端或经过整流桥后的+310V直流端）的对地电阻，如果阻值接近0欧，说明后级有严重短路,需先排查。
第二步：关键电压测量（判断“大脑”是否工作） 这是最核心的一步,我们需要测量3845B芯片的几个关键引脚电压来判断其工作状态。
| 引脚 | 符号 | 功能 | 正常工作电压（典型值） | 故障分析 |
|---|---|---|---|---|
| 7 | VCC | 供电脚 | 12V - 18V (启动后) | 无电压： 启动电阻开路、VCC供电电路（如变压器辅助绕组整流二极管、滤波电容）故障，电压过低：负载过重或VCC电路有漏电。 |
| 8 | VREF | 基准电压 | 5V (非常稳定) | 无或不稳定： 芯片损坏或外围滤波电容失效，这是判断芯片好坏的重要依据。 |
| 4 | RT/CT | 振荡频率 | 约0.5V - 2V (锯齿波) | 电压异常： 外接定时电阻Rt和定时电容Ct损坏，会导致振荡频率不正常，电源无输出或输出异常。 |
| 3 | ISENSE | 电流检测 | 通常为0V - 0.3V | 电压过高： 说明负载过重或电流检测电路（如采样电阻）故障，可能导致芯片进入保护状态，无输出。 |
| 1 | COMP | 误差放大器输出 | 1V - 4V (可调) | 电压异常： 光耦或TL431等反馈回路元件故障，导致输出电压失控。 |
| 2 | FB | 误差放大器反相输入 | 约2.5V (与TL431基准相关) | 电压异常： 反馈回路（光耦、TL431、分压电阻）故障。 |
| 5 | GND | 地 | 0V | 参考地。 |
| 6 | OUTPUT | PWM输出 | 0V - 2V (高电平)，0V - 1V (低电平) | 无输出： 芯片未起振、供电不足、负载短路或芯片损坏。 |
第三步：分段排查，锁定故障点 根据第二步的测量结果,我们可以将故障范围缩小到几个区域：
- 情况A：3845B完全不工作（7脚无VCC电压）
- 重点检查： 启动电阻（通常是大阻值的功率电阻，如100K-470K）、VCC整流二极管、滤波电容、以及为VCC供电的变压器辅助绕组。
- 情况B：3845B已工作（7脚有VCC，8脚有5V基准），但6脚无PWM输出
- 重点检查： 4脚的Rt、Ct定时电路；3脚的电流检测电路是否过载保护；负载是否短路导致芯片保护。
- 情况C：3845B工作，但输出电压异常（过高或过低）
- 重点检查： 反馈回路！ 这是高频故障区，包括：输出端的取样电阻、TL431精密稳压源、光耦PC817（或类似型号），检查这些元件是否开路、短路或性能变差。
第四步：代换与验证 对于怀疑损坏的元件（如3845B芯片、TL431、光耦），在确认外围电路无误后，可进行代换测试。注意： 代换3845B前，务必确认导致其损坏的根本原因（如负载短路、VCC电压过高）已排除,否则新芯片可能再次被烧毁。
实战案例：一个经典的“电源无输出”维修流程
假设一台电源通电后无任何反应,指示灯不亮。
- 安全检查： 断电后，测输入端对地电阻正常,无短路。
- 上电测量关键点：
- 测量大电容两端（+310V端）电压正常,说明整流滤波电路正常。
- 测量3845B的7脚VCC电压,发现为0V。
- 锁定故障区域： 故障在VCC供电电路。
- 顺藤摸瓜：
- 查找从+310V端通过一个大电阻到VCC脚的启动电阻,测量发现该电阻已开路。
- （进阶检查）进一步检查VCC整流二极管和滤波电容,发现电容有轻微鼓包。
- 更换与验证： 更换启动电阻和VCC滤波电容，通电测试，3845B的7脚VCC电压恢复正常（约15V），8脚有5V基准电压，测量6脚，出现PWM波形，测量输出端，电压恢复正常,故障排除！
高质量维修视频精选：图文不如一见，视频胜于雄辩
理论知识掌握后，观看实战视频是加深理解、提升技能的最佳途径，以下是我们为你精选的几类优质视频资源,你可以直接在百度搜索相关关键词进行查找。
【视频资源推荐关键词】
-
新手入门级：
- 搜索关键词：
3845b电源维修教程 新手开关电源维修入门 3845b - 视频特点： 讲解非常基础，从万用表使用、安全须知讲起，一步步演示如何测量电压、判断好坏,适合零基础的朋友。
- 搜索关键词：
-
核心原理剖析级：
- 搜索关键词：
UC3845B工作原理详解开关电源3845b各脚功能 - 视频特点： 动画演示3845B内部结构和工作流程，让你彻底理解芯片如何控制电源,这是成为高手的基础。
- 搜索关键词：
-
实战故障排除级：
- 搜索关键词：
3845b电源维修实战开关电源输出电压低 3845b维修电源吱吱叫 3845b - 视频特点： 真实维修案例，展示从故障现象到分析、测量、找到问题、解决问题的全过程，这是最有价值的部分,重点学习维修思路。
- 搜索关键词：
-
元件级代换技巧级：
- 搜索关键词：
如何代换UC3845B光耦PC817检测方法TL431好坏判断 - 视频特点： 专注于具体元件的检测方法和代换技巧，是维修过程中的“利器”。
- 搜索关键词：
