第一部分：了解无刷有齿电机
在维修之前,首先要明白它的工作原理和结构。
（图片来源网络，侵删）
-
核心组件：
- 电机部分： 与无刷无刷电机一样，由定子（绕有线圈，固定在车架上）和转子（嵌入永磁体，连接太阳轮）组成。
- 减速齿轮箱： 这是“有齿”的核心，内部通常包含2-3组行星齿轮，结构精密。
- 霍尔传感器： 位于电机端盖内侧，用于检测转子磁极位置，控制器通过这个信号来精确控制电流换向，实现平滑启动和高效运行。
- 主轴/输出轴： 连接车轮，将经过减速增扭的动力输出给车轮。
-
工作原理： 控制器向电机定子线圈通电，产生旋转磁场，驱动转子（太阳轮）转动，太阳轮通过行星齿轮组带动内齿圈，最终将经过减速和增扭的动力通过输出轴传递给车轮，这种结构扭矩大、爬坡能力强、效率高，但结构复杂，成本也更高。
第二部分：常见故障现象与诊断
维修的第一步是“望闻问切”，准确判断故障点。
| 故障现象 | 可能原因 | 诊断方法 |
|---|---|---|
| 整车不通电，电机无反应 | 电池问题（电压不足、保险丝烧断） 控制器故障 电机霍尔传感器损坏 电机线束或插头接触不良/短路 |
用万用表测量电池电压和保险丝。 检查控制器与电机、电池的插头是否松动、烧蚀。 重点怀疑： 如果通电时控制器有正常工作的“滴”声，但电机不转，大概率是霍尔问题。 |
| 电机无力，启动困难，上坡吃力 | 电池电量不足 控制器限流值过低 电机内部机械故障： - 齿轮箱缺油、磨损严重 - 轴承损坏 - 磁钢脱落 刹车断电开关卡死或线路故障 |
充满电后测试。 旁路刹车断电开关（短接其两根线）测试。 重点怀疑： 转动车轮时，如果感觉时松时紧、有卡顿或异响，基本是齿轮箱或轴承问题。 |
| 电机异响（咔哒声、摩擦声、啸叫声） | 轴承损坏： 最常见，会发出“嗡嗡”的连续摩擦声或“咔哒”的异响。 齿轮箱缺油或齿轮损坏： 会发出尖锐的“啸叫”或“咯咯”的撞击声。 磁钢松动： 电机转动时会发出周期性的“啪啪”声。 |
空转测试： 将车轮离地，通电低速转动，仔细倾听声音来源（是电机尾部还是齿轮箱）。 手动转动： 断电后，用手转动车轮，感受是否有卡顿或异常阻力。 |
| 电机抖动，运行不顺畅 | 霍尔传感器损坏或接触不良： 导致控制器换相错误，电机缺相运行。 电机相线（粗线）短路或断路。 控制器故障。 |
逐个检测霍尔： 使用万用表的直流电压档（20V档），测量霍尔信号线（通常是细的3根黄、绿、蓝线）对地电压，转动车轮，电压应在0V和5V之间规律变化，如果某根线无变化或电压异常，对应霍尔损坏。 检查电机相线是否发烫、破损。 |
| 电机转速慢，但电流大 | 电机内部机械阻力过大（轴承损坏、齿轮损坏） 控制器故障，输出异常电流 |
手动转动车轮，感受阻力是否异常。 这个故障通常是机械问题导致的电机“堵转”，电流会急剧增大，可能烧毁控制器。 |

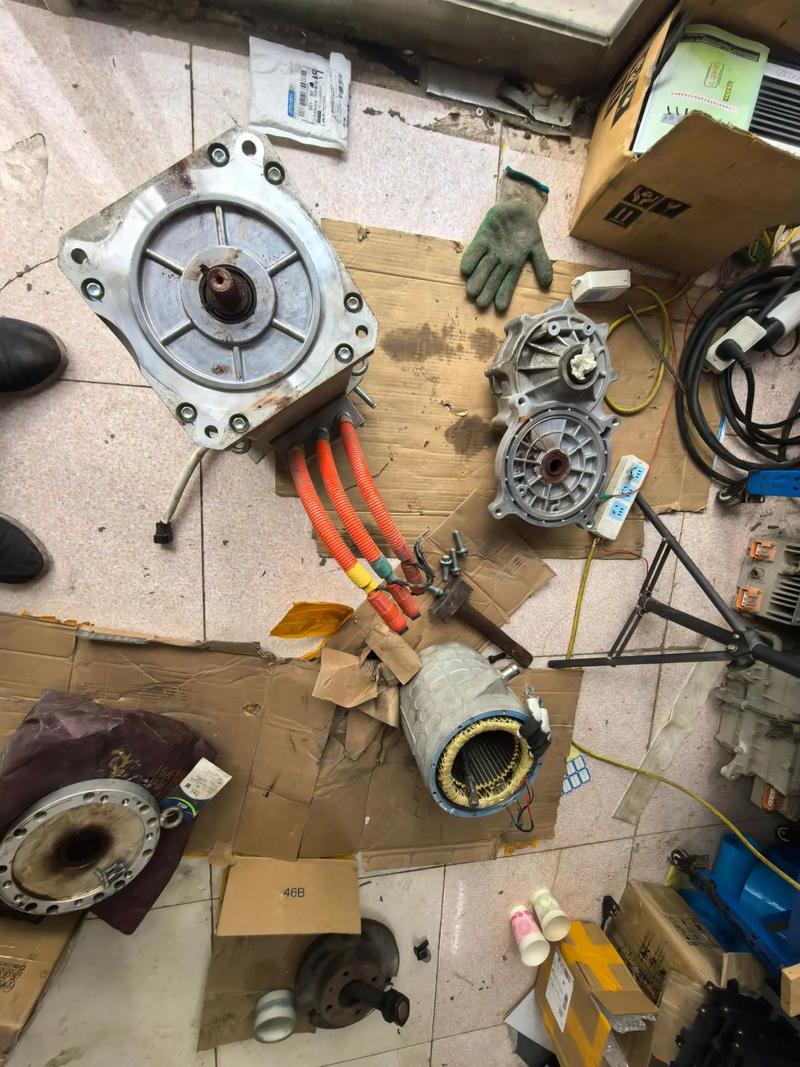

第三部分：拆解与维修步骤（以最常见故障：更换轴承/齿轮为例）
⚠️ 重要提示：维修前务必断开电池总电源！
（图片来源网络，侵删）
准备工作：
- 工具： 十字/一字螺丝刀、套筒扳手、卡簧钳、拉马（轴承拉取器）、抹布、清洗剂（如化油器清洗剂）、润滑脂（推荐锂基脂或专用齿轮油）、万用表。
- 备件： 同型号轴承、齿轮（通常需要整套更换）、O型圈、密封胶。
电机总成拆卸
- 断开电池,拔掉电机与控制器、仪表的连接插头。
- 拆掉车轮。
- 拆卸电机固定在车架上的螺丝,将电机总成取下。
打开电机外壳
- 注意观察： 在拆卸电机端盖螺丝前，最好在端盖和电机壳体的接缝处用记号笔做标记，以便原样装回，保证磁钢对齐。
- 拆下电机尾部的螺丝,小心地分离端盖。注意： 电机内部可能有强磁力，分离时可能会有“吸力”，要小心不要磕碰到手或损坏零件。
- 小心取出转子总成（包含太阳轮和磁钢），注意不要让磁钢碎裂或脱落。
检查与维修
- 检查齿轮箱：
- 观察齿轮箱内的润滑油是否干涸、有无金属碎屑，如果有大量黑色粉末，说明齿轮严重磨损。
- 用手拨动太阳轮和行星齿轮,检查是否有旷量、卡顿或异响。
- 检查轴承：
- 拆下轴承卡簧,使用拉马将轴承从端盖上取下。
- 检查轴承内外圈滚珠是否完好,转动是否顺滑，有无噪音，这是最常见的故障点。
- 更换损坏部件：
- 更换轴承： 将新轴承压入端盖，确保到位，装上新的卡簧。
- 更换齿轮： 如果齿轮损坏，需要更换整个齿轮箱总成，因为单个齿轮很难买到且难以对准，拆卸和安装齿轮箱需要一定的技巧，确保所有齿轮啮合正确。
- 更换霍尔： 如果确认霍尔损坏，用电烙铁小心地拆下旧霍尔，焊上同型号的新霍尔，注意焊接温度和时间，避免损坏霍尔芯片，焊好后用万用表再次测量。
清洁与润滑
- 用清洗剂彻底清洗齿轮箱、齿轮和所有金属部件，去除旧油污和金属粉末。
- 在新的轴承内圈和外圈涂抹适量润滑脂。
- 在新的齿轮箱内注入适量的专用齿轮油（注意不要加太多，否则会增加阻力并导致漏油）。
重新组装
- 将转子总成小心地放回电机壳体内。
- 将处理好的端盖（装好轴承和齿轮箱）对准标记，缓慢地合上。注意： 确保输出轴（连接车轮的那根）穿过端盖中心孔。
- 均匀地拧紧端盖螺丝,分几次逐步上紧，确保受力均匀，避免端盖变形。
- 装上电机线束,连接霍尔信号线和电机相线。
测试与安装
- 静态测试： 先不装车轮，接通电源，慢慢转动油门，观察电机是否平稳转动，有无异响。
- 动态测试： 将电机装回车上，接好所有线路，在安全环境下进行路试，测试启动、加速、爬坡、刹车等功能是否正常，声音是否正常。
- 如果一切正常,将车轮装回，完成维修。
第四部分：维修注意事项与建议
- 安全第一： 电动车涉及高压电（电池电压），操作前务必断电，电机磁力很强，拆装时注意安全。
- 标记对齐： 拆卸端盖前做标记至关重要，能避免磁钢错位导致电机性能下降或异响。
- 防水防尘： 电机内部非常精密，维修后确保所有密封圈安装到位，端盖螺丝拧紧，防止水和灰尘进入，否则会再次损坏。
- 备件匹配： 更换的轴承、齿轮、霍尔等型号必须与原电机一致，否则无法正常工作。
- 霍尔检测技巧： 如果怀疑霍尔问题，可以尝试“断线法”或“对调法”，将三根霍尔信号线中任意两根对调，如果电机转向改变或抖动情况变化，说明霍尔可能有问题，如果对调后无任何变化，可能是霍尔全部损坏或控制器问题。
- 寻求专业帮助： 如果您没有经验，或者发现故障复杂（如控制器损坏、电机绕组烧毁），强烈建议将电机送到专业的电动车维修店处理，强行拆解可能会导致更大的损失。
通过以上步骤,您应该能够应对大部分无刷有齿电机的常见故障，祝您维修顺利！
