Top256是PI（Power Integrations）公司生产的一款高度集成的离线式开关电源PWM控制器芯片，因其高集成度、高效率和丰富的保护功能，被广泛应用于电脑电源、充电器、适配器等各种电器中，维修这类电源，关键在于理解其核心工作原理和启动流程。
（图片来源网络，侵删）
第一部分：安全第一！维修前的准备与注意事项
在开始任何操作之前,请务必牢记：
- 人身安全：开关电源内部存在高压，即使拔掉插头，大容量的滤波电容（通常在450V左右）中仍然储存有致命的电荷。必须先对主滤波电容进行放电！可以使用一个大功率的电阻（比如1kΩ/5W）的两个引脚去接触电容的正负极脚，进行放电。
- 设备安全：确保使用隔离变压器，如果手头没有，操作时要格外小心，避免身体同时接触电路板上的“热地”（Primary Side，初级侧）和“冷地”（Secondary Side，次级侧），否则会短路电源并可能损坏万用表。
- 工具准备：
- 数字万用表（必备，用于测量电压、电阻、通断）
- 隔离变压器（强烈推荐）
- 示波器（专业维修，用于观察波形，但万用表也能完成大部分诊断）
- 焊台、吸锡器、热风枪（用于更换元件）
- 优良的可调直流稳压电源（用于假负载测试）
第二部分：Top256电源启动工作原理回顾
要维修,先要懂原理，Top256电源的启动流程可以概括为：
- 上电：AC 220V交流电接入。
- 整流滤波：经过整流桥（BR1）和高压滤波电容（CX1），变成约310V的直流脉动电压。
- 启动电路：310V电压通过一个启动电阻（如
R_START）给VCC引脚（第8脚）提供微弱的启动电流。 - 芯片激活：当
VCC电压达到芯片的启动阈值（约16V）时，Top256芯片开始工作。 - 自供电：芯片内部高压电流源（HVS）开始工作，通过变压器的辅助绕组（Auxiliary Winding）给
VCC引脚供电，取代启动电阻，这个过程称为“自馈电”或“自举”。 - PWM输出：芯片一旦被激活并稳定供电，其内部振荡器开始工作，从
DRAIN引脚（第5脚）输出PWM脉冲，驱动开关管（通常是MOSFET）进行高频开关。 - 能量传递：开关管工作，将能量通过开关变压器（T1）传递到次级。
- 输出：次级整流滤波电路将能量转换为低压直流电（如+12V, +5V, +3.3V）输出给负载。
- 稳压与保护：次级电压通过光耦（U2，如PC817）和TL431（U3）等精密稳压器件采样，反馈到Top256的
CTRL引脚（第1脚），进行稳压控制，芯片内部集成了过压、过流、过热等多种保护功能。
电源不启动，问题就出在从“上电”到“PWM输出”的任何一个环节。
第三部分：维修思路与步骤
我们可以将维修过程分为三个阶段：初步检查 -> 逐段排查 -> 最终修复。

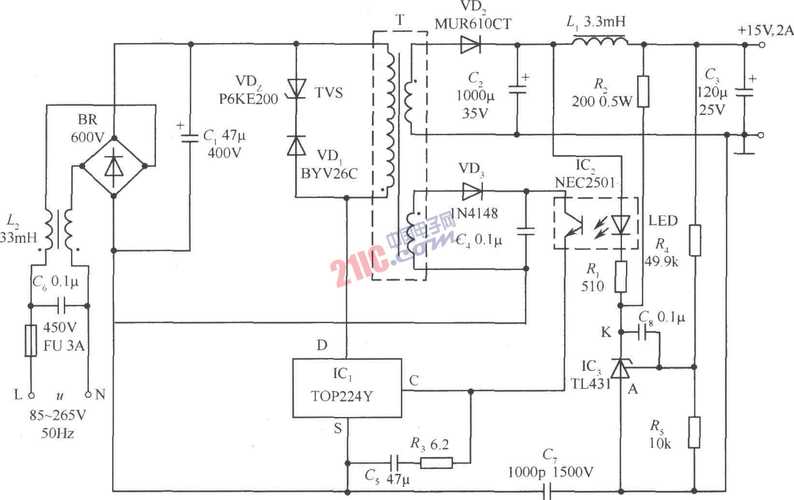

（图片来源网络，侵删）
初步检查（简单快速）
-
观察：
- 保险丝：拔掉电源，断开与主板的连接，用万用表电阻档测量输入端的保险丝是否熔断，如果保险丝发黑或熔断，说明初级侧存在严重短路。
- 外观：查看电路板是否有明显的烧黑、炸裂的元件（如电容、电阻、芯片本身），闻一下是否有焦糊味。
-
静态电阻测量：
- 初级对地电阻：万用表打到二极管档或电阻档（高阻值档），红表笔接热地（即整流桥负极、大电容负极），黑表笔依次测量整流桥交流输入端、PFC电感（如果有的话）、开关管D极、Top256的DRAIN脚，正常情况下，应该有一定的阻值（通常有几十到几百欧），如果阻值接近0欧，则说明有短路。
- 开关管：重点检查开关管（MOSFET）是否击穿短路，测量其三个引脚（G、D、S）之间的电阻，D-S之间不应短路。
- Top256芯片：测量Top256的DRAIN（5脚）和SOURCE（4脚）之间是否短路。
逐段排查（核心步骤）
如果初步检查没有发现明显短路,或者保险丝熔断但换上新保险丝后仍不启动，则进入核心排查阶段。核心是追踪“VCC供电”和“PWM输出”这两个关键点。
方法：假负载测试法 为了防止空载时电压过高损坏元件，同时为了观察电源是否能正常启动，建议在次级接一个假负载（例如汽车灯泡或大功率电阻）。

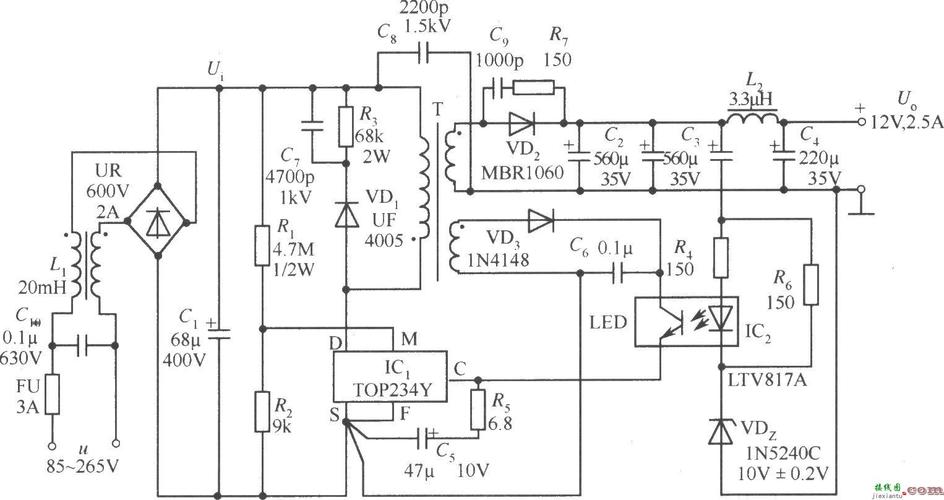

（图片来源网络，侵删）
步骤1：检查VCC供电回路（启动与自馈电）
这是最常见的问题点,用万用表直流电压档进行测量。
- 测量启动电压：
- 插上电源,不要接假负载。
- 测量Top256的
VCC（8脚）对地（4脚）的电压。 - 正常情况：上电瞬间，电压会从0V迅速上升到16V以上（芯片启动阈值），然后如果自馈电成功，电压会稳定在某个值（如12-20V之间，由辅助绕组和稳压电路决定）。
- 故障情况：
- 电压为0V：说明启动回路有问题，检查启动电阻是否开路，
VCC引脚到地是否有短路，或者整流桥、滤波电容是否开路。 - 电压在10V左右，且抖动：说明芯片尝试启动但自馈电失败，通常是初级或次级有短路，导致变压器无法正常工作，无法提供自馈电电压。
- 电压高于20V且持续上升：说明自馈电回路开路，VCC电压会失控，直到达到芯片的过压保护阈值（约22.5V）后关断，检查辅助绕组的整流二极管（通常是快恢复二极管FR107或类似型号）是否开路，滤波电容是否失效。
- 电压为0V：说明启动回路有问题，检查启动电阻是否开路，
步骤2：检查PWM输出
如果VCC供电正常（稳定在12-20V），但电源仍无输出，问题可能在于Top256芯片本身或其驱动电路。
- 测量DRAIN（5脚）电压：
- 在VCC电压正常的情况下,用万用表测量
DRAIN（5脚）对地（4脚）的电压。 - 正常情况：电压应该在310V和接近0V之间快速跳变（方波），即使没有示波器也能看到电压在波动（万用表数值会不稳定）。
- 故障情况：
- 电压稳定在310V：说明Top256没有输出PWM脉冲，开关管始终处于截止状态，可能是Top256芯片损坏，或者其控制引脚（
CTRL、FB/MULTI）有问题。 - 电压为0V或很低：可能是开关管击穿短路（但之前静态测量时应已发现），或者
DRAIN引脚到开关管D极的连接有问题。
- 电压稳定在310V：说明Top256没有输出PWM脉冲，开关管始终处于截止状态，可能是Top256芯片损坏，或者其控制引脚（
- 在VCC电压正常的情况下,用万用表测量
步骤3：检查反馈回路
如果VCC和PWM都正常,但电源输出电压不准或完全无输出，问题在反馈回路。
-
光耦检查：
- 光耦是连接初级和次级的“信使”，测量其内部发光二极管和光敏三极管是否正常。
- 发光二极管侧：用万用表二极管档，红表笔接阳极（通常是1脚），黑表笔接阴极（2脚），应导通（有压降，约1V左右）。
- 光敏三极管侧：用万用表电阻档，红表笔接发射极（4脚），黑表笔接集电极（3脚），初始应为高阻，然后用一个LED灯照射光耦的输入侧，阻值应变为低阻。
-
精密稳压源检查：
次级侧的TL431及其外围电路是稳压的核心,检查TL431的三个引脚电压是否正常（通常参考端2.5V，阴极
