第一部分：基础准备 —— 工欲善其事，必先利其器
在开始之前,你需要做好知识、工具和心理上的准备。
（图片来源网络，侵删）
知识储备
- 基础电子理论： 这是根基，你必须理解：
- 电压、电流、电阻 的关系（欧姆定律 V=IR）。
- 基本元器件 的符号和特性：电阻、电容、电感、二极管、三极管、MOS管、集成电路。
- 基本电路 的工作原理：分压电路、滤波电路、放大电路、振荡电路、电源电路。
- 电路图符号： 熟悉国家标准（GB/T 4728）或国际通用的电气符号，这是“图纸的语言”。
- 元器件封装： 认识电路图上的符号与实际电路板上元器件的对应关系，一个电阻在图上是
---|___|---，在板上可能是一个小的黑色圆柱体或有颜色的贴片元件。
工具准备
- 基础工具：
- 万用表： 最最最重要的工具！用于测量电压、电流、电阻、通断等，建议使用数字万用表。
- 电烙铁和焊台： 用于拆卸和焊接元器件，焊台能精确控制温度，更好用。
- 吸锡器/吸锡线： 用于拆卸元器件时吸走多余的焊锡。
- 螺丝刀、镊子、放大镜/显微镜： 辅助操作。
- 进阶工具：
- 示波器： 观察信号波形，是分析信号是否正常的“眼睛”，对于复杂电路维修几乎是必需品。
- 可调直流稳压电源： 为电路板提供安全、可调的电源，避免因电压过高烧坏板子。
- 逻辑分析仪： 用于分析数字电路的时序和协议。
心理准备
- 耐心和细心： 电路维修是一个细致活，急躁是最大的敌人。
- 逻辑思维： 像侦探一样思考，从现象到原因，一步步排查。
- 安全第一： 维修前务必断电！对于大电容，要先放电，注意高压电路的安全。
第二部分：看懂电路图 —— 从“天书”到“地图”
看懂电路图是维修的核心,电路图通常分为“原理图”和“PCB布局图”。
理解电路图的构成
- 原理图： 描述电路工作原理的“逻辑图”，它展示了元器件之间的电气连接关系和工作流程，这是我们分析问题的主要依据。
- PCB布局图： 描述元器件在实际电路板上物理位置的“地图”，它告诉我们元器件的焊点和走线路径，这是我们进行实际操作的参考。
看图的步骤和方法
第一步：宏观把握，划分功能模块 不要一开始就陷入某个细节，先看整个电路图，根据功能将其划分为几个大的模块，一个常见的电源板可以分为：
- 输入滤波模块
- 整流模块
- 开关电源模块 (PWM控制器 + MOS管 + 变压器)
- 输出整流滤波模块
- 反馈控制模块
第二步：跟踪电源和地线
- 电源线： 从输入端开始，跟踪电压是如何一步步转换（如AC-DC, DC-DC）并供给各个模块的，这能帮你理解整个系统的能量流动。
- 地线： 所有电路的参考点，找到主地（通常是电源地或大面积覆铜地），理解哪些部分是共地的，哪些是隔离的。
第三步：分析信号流向 对于信号处理电路（如音频板、主板），要搞清楚信号的来龙去脉。

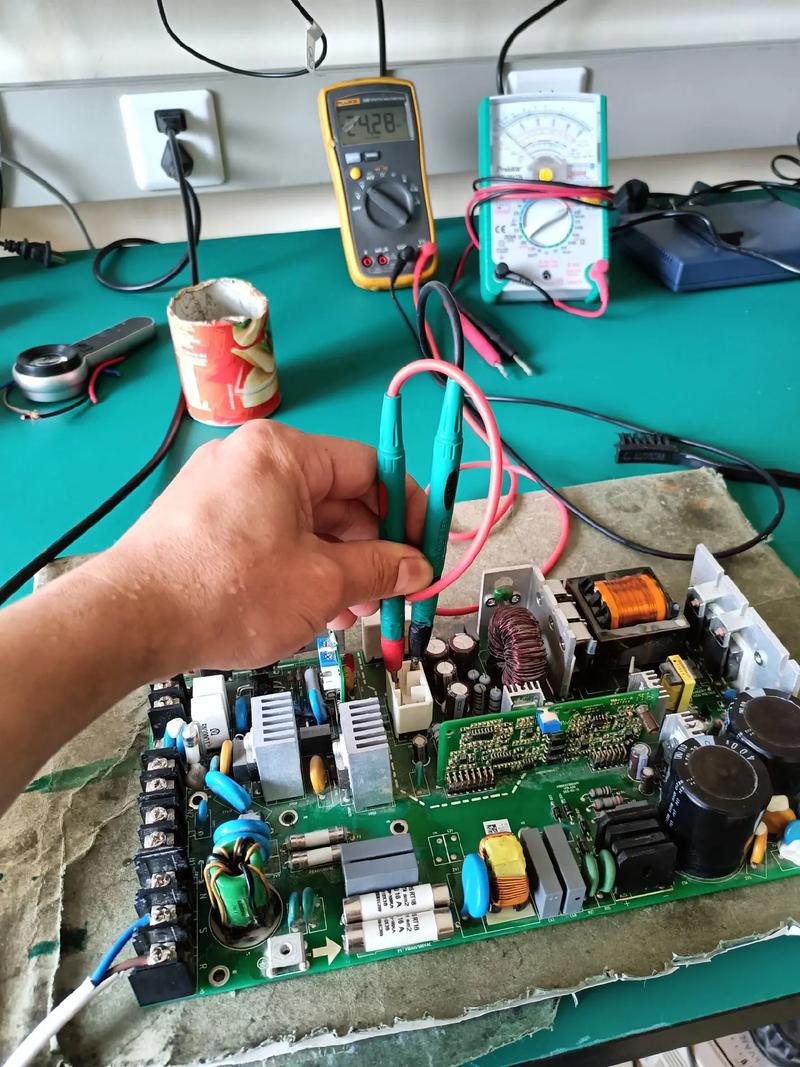

（图片来源网络，侵删）
- 信号从哪里输入？
- 经过哪些放大、滤波、处理环节？
- 最终从哪里输出？
- 信号在每个关键测试点的波形和电压应该是怎样的？
第四步：抓住核心元器件 每个模块都有其核心元器件。
- 电源模块的核心是PWM控制器芯片（如UC384X）和开关管。
- 放大模块的核心是运算放大器或音频功放芯片。
- CPU周围的核心是时钟、复位、存储器等。
理解这些核心芯片的工作原理和引脚功能,就能快速定位问题所在。
第五步：善用“图纸”与“实物”对照 这是至关重要的一步！
- 拿着原理图,在电路板上找到对应的元器件和测试点。
- 在电路板上看到一个不认识的芯片,就去原理图上查找它的型号和功能。
- 这个过程能让你把抽象的符号和具体的硬件联系起来,大大加深理解。
第三部分：维修电路板 —— “望闻问切”的系统化方法
维修过程是一个系统性的排查过程,切忌东一榔头西一棒子。

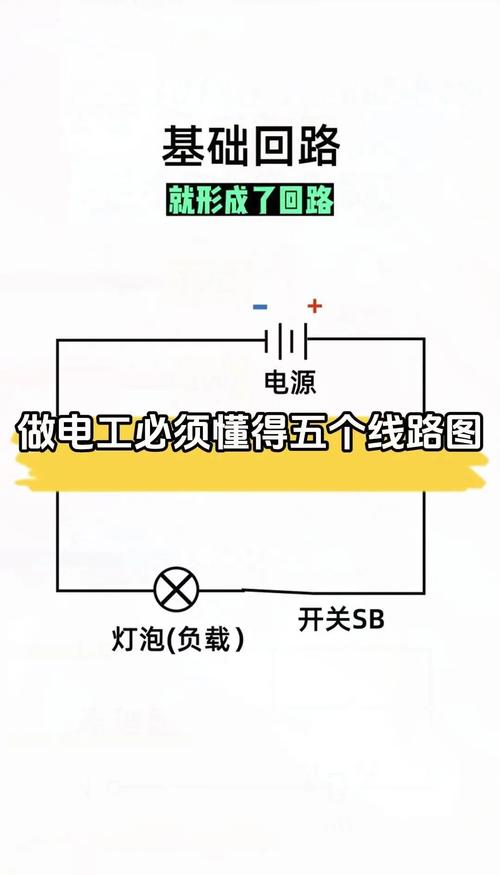

（图片来源网络，侵删）
维修黄金法则：先外后内，先易后难，先电源后信号
故障现象分析
- 问： 机器出了什么问题？是完全没反应、部分功能失效、还是性能下降？
- 看： 观察电路板外观，有无明显的烧焦、发黑、鼓包、元器件破裂、虚焊、漏液等现象。
- 闻： 闻一下有无焦糊味。
- 测： 在断电情况下，用万用表测一下电源输入端有无严重短路（测对地电阻）。
通电初步检查（极其危险，务必小心！）
- 使用可调电源： 将电压调到最低，电流限制在较小值（如0.5A），然后缓慢升高电压，观察电流变化。
- 观察指示灯： 电源指示灯是否正常亮起？
- 测量关键电压： 测量电源模块输出的各路电压是否正常（如5V, 12V, 3.3V），这是最优先检查的！
缩小故障范围
如果发现某路电压异常或不稳定,问题就出在这路电源相关的电路上。
- 静态电阻测量： 断电后，测量 suspected 故障芯片的电源引脚对地电阻，与正常板子对比，或与 datasheet 上的典型值对比，如果阻值很小（接近0Ω），说明存在短路。
- 动态电压测量： 通电后，沿着电源路径，从输入到输出，逐级测量电压，在哪一级电压消失了或异常了，问题就在这级或它前面的电路上。
定位故障点
当范围缩小到某个模块或某个芯片后,进行更精细的测量。
- 检查关键信号波形： 用示波器测量关键点的波形。
- 开关电源的驱动波形（MOS管的G极）。
- 晶振的时钟波形。
- 数据总线的数据/地址波形。
- 将实测波形与 datasheet 上的标准波形或正常板子上的波形对比。
- 元器件替换法： 这是最常用也最有效的“大招”，当你怀疑某个电容失效（特别是电解电容，会鼓包或容量下降）、某个 IC 损坏时，用一个好的元器件替换上去，看故障是否消失。
- 对比法： 如果你有另一块好的同型号电路板，可以逐点测量对比电压、波形，差异点就是故障点。
修复与验证
- 更换元器件： 确定故障元器件后，用电烙铁将其焊下，更换上新的，注意焊接质量，避免虚焊、短路。
- 清洁： 如果维修过程中使用了助焊剂，需要用酒精清洁干净。
- 通电测试： 修复后，重新通电测试，确保功能恢复正常，可以重复一些压力测试，看是否稳定。
第四部分：实践与进阶
- 从简单开始： 先从一些简单的、有完整资料的电路板开始练手，比如充电器、小家电控制板。
- 收集资料： 学会查找元器件的 Datasheet（数据手册），这是元器件的“身份证”和“说明书”，包含了所有关键信息。
- 建立自己的知识库： 把遇到的典型故障、维修思路、关键测试点的电压/波形记录下来，形成自己的经验库。
- 学习原理： 不断深入电子技术知识，理解为什么电路会这样设计，为什么这个元件会损坏，知其然，更要知其所以然。
看懂电路图并维修电路板,是一个“理论 + 实践 + 逻辑”三者结合的过程，它没有一蹴而就的捷径，但只要你遵循系统化的方法，保持耐心和好奇心，从最基础的开始，不断积累经验，你一定能掌握这项非常有价值的技能，祝你成功！
