下面我将从核心参数、选型相关参数、结构性能参数等多个维度，为您详细解读35kV电抗器的技术参数，并提供一个典型的参数表示例。
（图片来源网络，侵删）
核心电气参数
这些是定义电抗器基本功能和性能的最关键参数。
额定电压
- 定义：电抗器可以长期安全工作的线电压。
- 数值：对于35kV系统，常见的额定电压有 35kV 和 75kV。
- 35kV：对应系统标称电压。
- 75kV：对应系统最高工作电压（根据GB/T 156标准，35kV系统的最高电压为40.5kV，但电抗器额定电压通常取系统最高电压的90%左右，或根据具体系统设计确定，36.75kV是一个常见值）。
- 意义：决定了电抗器的绝缘水平和长期运行的电压承受能力。
额定频率
- 定义：电抗器设计的正常工作频率。
- 数值：统一为 50Hz，出口产品可能是60Hz。
- 意义：电抗器的感抗值与频率成正比（X_L = 2πfL），频率是计算电抗值的基础。
额定电流
- 定义：电抗器在额定电压下，允许长期通过的工作电流，这个电流由其所在回路的负荷决定。
- 数值：根据应用场合不同，数值差异很大，200A, 400A, 630A, 800A, 1000A, 1200A, 2000A 等。
- 意义：决定了电抗器的导体截面积和温升水平。
额定电抗率
- 定义：这是电抗器最重要的参数之一，指电抗器的电抗值与系统电抗值的百分比，通常用百分数（%）表示。
- 公式：
电抗率 = (电抗器电抗值 / 系统电抗值) × 100%
- 公式：
- 数值：根据应用目的不同，电抗率也不同：
- 限流电抗器：通常电抗率较高，如 6%~12%，甚至更高，目的是在短路时显著限制短路电流。
- 并联电抗器（用于无功补偿/抑制工频过电压）：电抗率接近100%，其容量与系统电容相匹配。
- 串联电抗器（用于滤波/抑制谐波）：电抗率根据要滤除的谐波次数确定。
- 抑制5次谐波：通常选择电抗率为 5%~6%。
- 抑制3次谐波：通常选择电抗率为 12%~13%。
- 意义：直接决定了电抗器在系统中的核心作用和效果。
额定容量
- 定义：电抗器在额定电压和额定电流下运行时，其无功功率的消耗能力，注意，这是感性无功功率。
- 计算公式：
Q = √3 × U_N × I_N(单位：kVA)U_N是额定电压(kV)，I_N是额定电流(A)。
- 意义：是衡量电抗器“大小”的一个综合性电气指标，常用于设备选型和成本估算。
额定电抗
- 定义：在额定频率下，电抗器相与相之间的电抗值。
- 计算公式：
X = U_N / (√3 × I_N)(单位：Ω) - 意义：这是电抗器的物理属性，直接反映了其限流或滤波的能力。
选型与应用相关参数
这些参数对于电抗器的安全运行、与系统的配合以及安装至关重要。
绝缘水平
- 定义：衡量电抗器绝缘能力的指标，包括额定短时工频耐受电压和额定雷电冲击耐受电压。
- 数值（根据GB 1094.3标准，常见35kV级）：
- 额定短时工频耐受电压 (1分钟)：95kV (有效值)
- 额定雷电冲击耐受电压 (全波)：200kV (峰值)
- 意义：确保电抗器能够承受系统中的操作过电压和雷电过电压而不被击穿。
温升
- 定义：在额定电流下，电抗器各部分（如线圈、铁芯、油顶层等）的温度稳定后与环境温度的差值。
- 限值：
- 线圈平均温升：≤ 65K (对于油浸式) 或 ≤ 80K/100K (对于干式，取决于绝缘等级)。
- 油顶层温升：≤ 55K (对于油浸式)。
- 意义：是衡量电抗器长期过载能力和寿命的关键指标，温升过高会加速绝缘老化，缩短设备寿命。
额定短时耐受电流
- 定义：在规定的时间内（通常为2秒或3秒），电抗器能够承受的、不发生热损坏和动稳定损坏的短路电流有效值。
- 数值：根据系统短路容量计算得出，16kA, 20kA, 25kA, 31.5kA, 40kA 等。
- 意义：确保在系统发生短路故障时，电抗器不会被巨大的电动力和焦耳热破坏。
额定峰值耐受电流
- 定义：在额定短时耐受电流期间内，电抗器能够承受的、不发生机械损伤的短路电流峰值。
- 数值：通常为额定短时耐受电流的 5倍（对应50Hz系统）。
- 意义：考核电抗器在短路瞬间承受巨大电动力的能力，关系到其结构的机械稳定性。
声级水平
- 定义：电抗器在额定电压和额定电流下运行时，距离其一定距离（如2米或3米）处测得的噪声水平。
- 限值：通常要求 ≤ 65dB(A) 或更低，具体根据合同和标准要求。
- 意义：衡量电抗器运行时对周围环境的噪声污染。
结构与性能参数
安装方式
- 类型：油浸式、干式（环氧树脂浇注）。
- 户内/户外：油浸式多为户外；干式根据防护等级可户内或户外。
冷却方式
- 油浸式：油浸自冷。
- 干式：空气自冷 或 强风冷。
联结组别
- 定义：对于三相电抗器，其绕组的连接方式。
- 常见方式：Yyn0 或 YNd11，Y接法中性点可以直接接地或不接地，取决于系统要求。
绝缘耐热等级
- 定义：电抗器绝缘材料能够长期承受的最高温度。
- 常见等级：A级(105℃), E级(120℃), B级(130℃), F级(155℃), H级(180℃)，等级越高，电抗器过载能力越强。
典型技术参数表示例

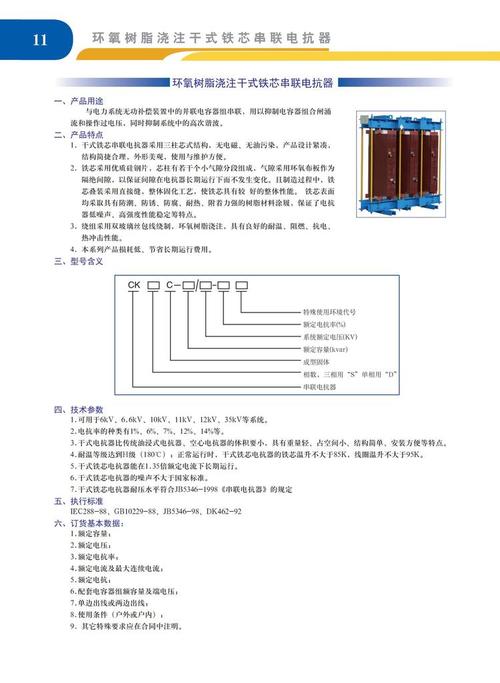

假设一个用于35kV系统抑制5次谐波的串联电抗器，其技术参数表可能如下所示：
（图片来源网络，侵删）
| 项目 | 参数值 | 单位 | 备注 |
|---|---|---|---|
| 产品型号 | CKSC-400/35-6 | - | CKSC:干式串联铁芯电抗器；400:容量(kVA)；35:电压(kV)；6:电抗率(%) |
| 额定电压 | 35 | kV | 系统标称电压 |
| 额定频率 | 50 | Hz | |
| 额定电流 | 660 | A | 由系统容量和电抗率计算得出 |
| 额定容量 | 400 | kvar | 感性无功功率 |
| 额定电抗率 | 6 | % | 用于抑制5次及以上谐波 |
| 额定电抗 | 5 | Ω | |
| 绝缘水平 | 95/200 | kV | 工频/雷电耐压 |
| 额定短时耐受电流 | 20 | k |
