节能灯电路板维修核心思路
节能灯的故障率相对较高，但很多问题都可以通过简单的检测和更换元器件来解决，维修的核心思路是“由外到内，由简到繁，分段排查”。

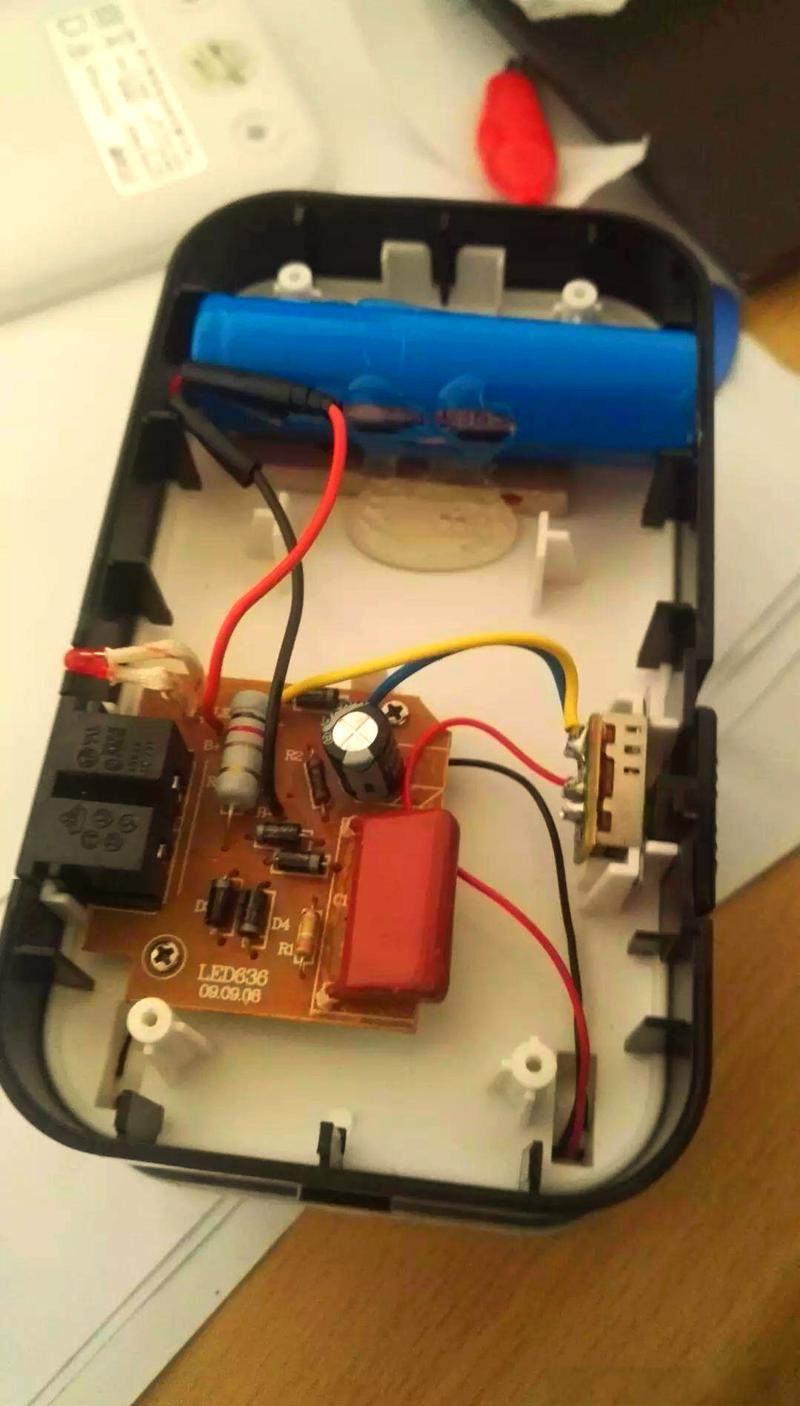

（图片来源网络，侵删）
第一部分：安全第一！
在开始任何操作之前,请务必遵守以下安全准则：
- 断电！断电！断电！ 拔掉节能灯的电源插头。
- 放电！ 节能灯内部的大滤波电容（通常是105/400V或107/400V）在断电后仍会储存高压电，可能造成电击，必须用螺丝刀或带绝缘手柄的导线，将电容的两个引脚短路,将其完全放电。
- 使用工具： 准备一个万用表（必备，最好有二极管档和电容档）、一把电烙铁、吸锡器、焊锡丝、松香、小螺丝刀等。
第二部分：认识电路板主要元器件
了解这些元器件是维修的基础，节能灯电路板通常分为两大部分：振荡/驱动电路和输出/灯管电路。
-
大滤波电容 (C1)
- 外观： 通常是圆柱形，上面标有容量（如
1uF或2uF）和耐压值（如400V）。 - 作用： 滤整流后的脉动直流电,提供平稳的直流电压。
- 常见故障： 鼓包、漏液、炸裂，这是最常见的故障点之一,测量其容量会严重下降或为0。
- 外观： 通常是圆柱形，上面标有容量（如
-
整流桥 (BR1)
（图片来源网络，侵删）- 外观： 通常是一个黑色方块，有四个引脚,也可能是四个独立的二极管组成桥式整流。
- 作用： 将220V交流电转换为脉动的直流电。
- 常见故障： 有一个或多个二极管击穿短路或开路,用万用表二极管档可以测量。
-
功率开关管 (Q1, Q2)
- 外观： 通常是两个型号相同、外观一样的三极管，贴在散热片上，常见型号有MJE13007、2SC2655、13003等。
- 作用： 核心部件，在驱动电路的控制下高速导通和截止,产生高频交流电点亮灯管。
- 常见故障： 击穿短路，这是第二大常见故障，测量其三个引脚间的电阻，如果B-E、B-C、C-E之间电阻都很小或为0,说明已击穿。
-
谐振电容 (C2, C3)
- 外观： 通常是两个容量相同的小圆盘电容（如
2n2或3n3）。 - 作用： 与灯管和电感组成LC串联谐振电路，产生高压启动灯管,并在灯管点亮后限制电流。
- 常见故障： 失效，用万用表电容档测量,容量会变小或为0。
- 外观： 通常是两个容量相同的小圆盘电容（如
-
驱动/控制芯片 (IC1)
- 外观： 一个带有8个或更多引脚的小芯片，表面可能有型号，如
Z0268N、IR2153、KA7527等,也可能被磨掉型号。 - 作用： 产生驱动信号,控制两个功率开关管轮流导通。
- 常见故障： 损坏，通常伴随开关管击穿,需要先更换开关管和烧毁的电阻后再判断芯片是否完好。
- 外观： 一个带有8个或更多引脚的小芯片，表面可能有型号，如
-
启动电阻 (R1, R2)

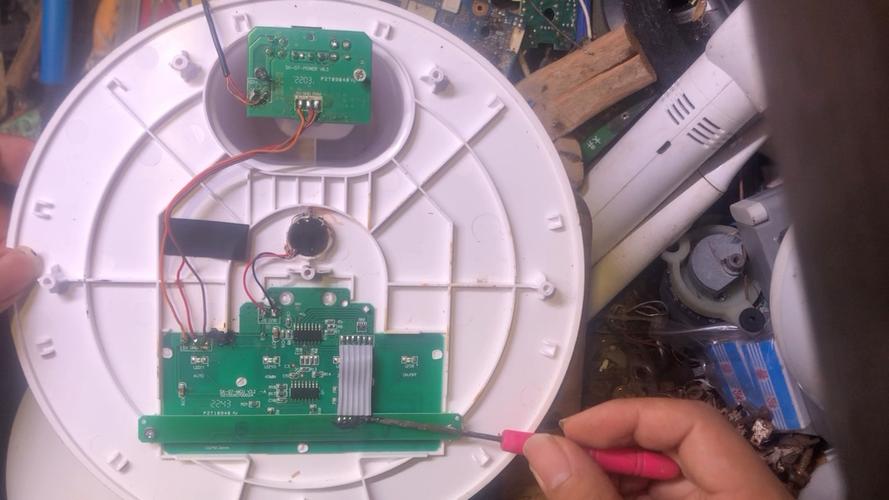

（图片来源网络，侵删）- 外观： 通常是两个大功率的、浅色或绿色的电阻（如
1MΩ / 1W）。 - 作用： 在通电瞬间为驱动芯片提供微小的启动电流。
- 常见故障： 烧断开路，这是导致灯不亮的常见原因之一，用万用表电阻档测量,阻值会变为无穷大。
- 外观： 通常是两个大功率的、浅色或绿色的电阻（如
-
灯管插座
- 作用： 连接灯管。
- 常见故障： 引脚氧化、松动、焊盘脱落，这会导致接触不良,灯管闪烁或不亮。
第三部分：维修流程与故障判断
故障现象一：完全不亮（灯管不发黑）
- 外观检查： 检查保险丝（如果有的话，通常是一个小电阻，如
5Ω或2Ω，在电源输入端）是否烧断，检查电容是否鼓包,开关管是否有炸裂痕迹。 - 测量电源输入端：
- 用万用表电阻档测量插头两端的电阻，正常情况下，会有几十到几百千欧的电阻（主要是大滤波C1的充电电阻），如果阻值为0或无穷大,说明输入回路有问题。
- 阻值为0：通常意味着整流桥或大滤波电容C1被击穿短路。
- 阻值为无穷大：通常意味着保险丝烧断或启动电阻R1/R2开路。
- 更换损坏件： 根据测量结果，更换损坏的元器件，如果发现开关管击穿，除了更换开关管，还必须检查驱动电阻（通常是一个小电阻，靠近开关管B极，如
7Ω或10Ω）是否烧断,因为开关管击穿时常常会烧毁它。 - 通电测试： 在确认所有短路点都已排除后，可以通电测试，为了安全，可以在输入端串联一个100W的白炽灯泡作为假负载，如果电路正常，灯泡会微亮一下后熄灭；如果电路仍有短路,灯泡会持续很亮。
故障现象二：灯管闪烁、发红或两端亮中间不亮
这种情况通常说明振荡电路是工作的，问题出在输出电路。
- 检查灯管： 换一个好的灯管试试,排除灯管本身老化的可能。
- 检查输出电容（谐振电容C2/C3）： 这是最常见的原因，电容失效后，无法产生足够的高压或谐振频率偏移,导致灯管无法正常启动。
- 检查电感（L1）： 检查电感是否虚焊或开路。
- 检查灯管插座： 清洁氧化物,确保接触良好。
故障现象三：灯管亮但严重闪烁
- 检查驱动芯片供电电压： 测量驱动芯片的VCC引脚电压是否稳定，如果电压不稳，可能是滤波电容（芯片旁边的一个小电容，如
10uF/16V）失效。 - 检查驱动芯片： 如果供电正常，可能是驱动芯片性能下降或损坏,需要更换。
- 检查功率开关管： 开关管性能不良也可能导致工作不稳定。
第四部分：视频资源推荐
视频学习比图文更直观，强烈建议观看以下视频,配合本文内容学习。
推荐B站/YouTube上的优秀UP主/频道（搜索关键词即可找到）：
-
“电路维修”、“电子维修”类频道：
- 搜索关键词：
节能灯维修、电子镇流器维修、荧光灯维修、电子镇流器原理与维修。 - 这类频道通常有从入门到精通的系列视频，会详细讲解原理、元器件识别、实际故障排查和维修过程。
- 推荐理由： 系统性强,能帮你建立完整的维修知识体系。
- 搜索关键词：
-
“强哥家电维修”：
- 特点： 内容非常接地气，讲解通俗易懂，大量实际维修案例,非常适合初学者。
- 搜索：
强哥 节能灯维修,能找到很多他维修各种型号节能灯的视频。
-
“家电维修圈”：
- 特点： 视频制作精良，讲解逻辑清晰,会结合电路图进行分析。
- 搜索：
家电维修圈 电子镇流器,可以找到深入原理的讲解视频。
在视频网站中搜索时，可以尝试以下具体组合：
节能灯维修入门电子镇流器维修 案例分析节能灯 保险丝烧了 怎么修节能灯 启动电阻 维修节能灯 开关管击穿 维修
学习建议：
- 先看原理，再看维修： 先找一些讲解节能灯工作原理的视频，理解了电流如何流动,再去看维修视频就会事半功倍。
- 多看案例： 每个维修视频都是一个案例，看得多了，遇到的故障类型就多了,下次自己维修时就能快速定位问题。
- 动手实践： 在确保安全的前提下，找一些坏的节能灯进行拆解和练习,理论结合实践是掌握维修技能最快的方法。
希望这份详细的指南和视频推荐能帮助您成功修复节能灯！祝您维修顺利！
